1 Matemáticas 1º Bachillerato CT
GEOMETRÍA ANALÍTICA Tema 4 @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

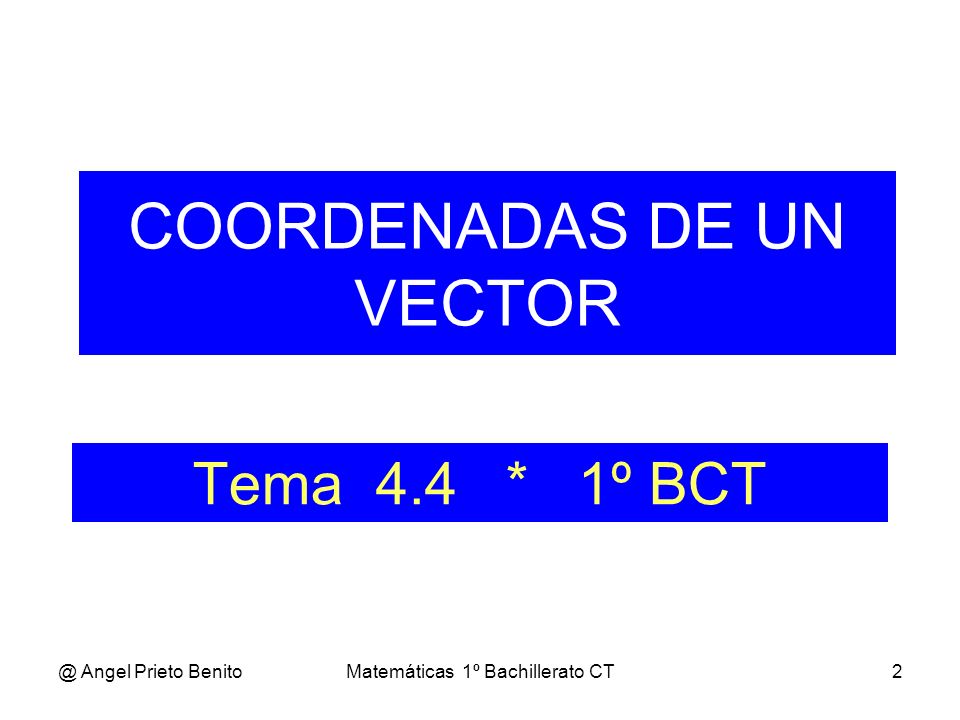

2 COORDENADAS DE UN VECTOR
Tema * 1º BCT @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

3 Matemáticas 1º Bachillerato CT
NOMENCLATURA El conjunto de todos los puntos del plano es R2 El conjunto de todos los vectores fijos del plano es F2 El conjunto de todos los vectores libres del plano es V2 V2 es un subconjunto de F2 BASE CANÓNICA Base canónica de V2 es el conjunto formado por dos vectores perpendiculares de módulo la unidad, que representamos por B=(i, j), es decir i=(1, 0), j=(0, 1) COORDENADAS DE UN VECTOR LIBRE Sea B=(i, j) una base canónica del plano y u un vector cualquiera de V2 , se llaman coordenadas cartesianas del vector u al par de números (x, y) tales que permiten expresar al vector u como combinación lineal de los vectores de la base de forma: u=xi+yj @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

4 Coordenadas cartesianas
Un sistema de coordenadas cartesianas en V2 está formado por: Dos rectas perpendiculares y graduadas, una horizontal y otra vertical, que se llaman ejes de coordenadas. Los ejes de coordenadas dividen al plano en cuatro cuadrantes. El punto donde se cortan los ejes se llama origen de coordenadas. El eje horizontal se llama eje de abscisas o eje OX. El eje vertical se llama eje de ordenadas o eje OY. La unidad del eje de abscisas es el vector i. La unidad del eje de ordenadas es el vector j. La coordenada x, medida en el eje horizontal, es la abscisa del vector. La coordenada y, medida en el eje vertical, es la ordenada del vector. y u j i x u = xi + yj @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

5 Matemáticas 1º Bachillerato CT
Ejemplos de coordenadas de un vector Sea el vector u = ai + bj  u = (a, b) v = 5i + 3j  v = (5,3) w = 2j  w = (0, 2) t = - 4i+j  t = (- 4, 1) u = 5i  u = (5, 0) z = 2i – 3j  z = ( 2, -3) @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

6 Matemáticas 1º Bachillerato CT
Más ejemplos de coordenadas de un vector Sea el vector u = ai + bj  u = (a, b) v =(4, 3)  v = 4i + 3j u =(–2 , 2)  v = – 2i + 2j z =(3, 0)  z = 3i w =(-4, -1)  w = – 4i – j @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

7 Matemáticas 1º Bachillerato CT
MÓDULO Y ARGUMENTO Tema * 1º BCT @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

8 OPERACIONES CON VECTORES
SUMA DE VECTORES Sea el vector v= (x,y) y el vector u= (x’,y’) La suma será: S = v+u = (x,y)+(x’,y’) = (x+x’, y+y’) EJEMPLO_1 Sea el vector v= (3, 4) y el vector u= (2, 7)  S = (3+2, 4+7) = (5, 9) EJEMPLO_2 Sea el vector v =(- 3, 2) y el vector u =(5, - 7)  S = (-3+5, 2 - 7) = (2, - 5) PRODUCTO DE UN NÚMERO POR UN VECTOR Sea el vector v= (x,y) y el número real k K.u = k(x, y) = (kx, ky) Sea el vector v= (2, - 4) y k = 3  k.v = 3.(2, - 4) = (6, - 12 @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

9 Matemáticas 1º Bachillerato CT
Sumas con coordenadas y+y’ u = xi + yj y y’ v = x’i + y’j j i x x’ x+x’ @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

10 Matemáticas 1º Bachillerato CT
Suma geométrica de tres vectores Se lleva a continuación de uno cualquiera otro, y a continuación del segundo el tercer vector, de forma que la suma es el vector que tiene: Como principio o punto de aplicación, el del primer vector. Como final o extremo, el final o extremo del último vector. u =(3, 0) w =(-2, -2) v =(5, 3) S=(6, 1) u =(3, 0) w =(-2,- 2) S = (5, 3)+(3, 0)+(-2,-2)=(5+3-2, 3+0-2)=(6, 1) @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

11 Matemáticas 1º Bachillerato CT
¿Qué vale la suma de todos ellos? v = 5i + 3j  v = (5,3) w = 2j  w = (0, 2) t = - 4i+j  t = (- 4, 1) u = 5i  u = (5, 0) z = 2i – 3j  z = ( 2, -3) @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

12 Matemáticas 1º Bachillerato CT
¿Qué vale la suma de todos ellos? v =(4, 3)  v = 4i + 3j u =(–2 , 2)  v = – 2i + 2j z =(3, 0)  z = 3i w =(-4, -1)  w = – 4i – j @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

13 Matemáticas 1º Bachillerato CT
MÓDULO Y ARGUMENTO MÓDULO Módulo de un vector u , |u|, es su longitud. |u|=√(x2+y2) ARGUMENTO Argumento de un vector u, α, es el menor de los ángulos que forma con el eje positivo de abscisas. arg(u) = α = arctg (y/x) u yj |u|=√(x2+y2) α = arctg (y/x) j i xi @ Angel Prieto Benito Matemáticas 1º Bachillerato CT

14 Matemáticas 1º Bachillerato CT
VECTOR UNITARIO VECTOR UNITARIO Un vector es unitario si su módulo es la unidad. Si queremos conseguir un vector unitario, v, con el mismo sentido y dirección de otro, u, basta dividir las coordenadas de u entre su módulo. x y v = ( , ) √(x2+y2) √(x2+y2) EJEMPLOS Hallar el vector unitario de los siguientes vectores: u=(3, -4) v=((3/5), (-4/5)) u=(1, 1) v =((1/√2), (1/√2))=((√2/2), (√2/2)) u=(-5, 12) v=((-5/13), (12/13)) u=(-4, 4) v=((-4/ 4√2), (4/ 4√2)) =((-√2/2), (√2/2)) @ Angel Prieto Benito Matemáticas 1º Bachillerato CT
