Bioingeniería - UNER Cátedra de Fisiopatología Fisiopatología Cardiovascular (diapositivas proyectadas en clases, 1ra parte) Prof. Dr. Armando.

Presentaciones similares


Presentación del tema: "Bioingeniería - UNER Cátedra de Fisiopatología Fisiopatología Cardiovascular (diapositivas proyectadas en clases, 1ra parte) Prof. Dr. Armando."— Transcripción de la presentación:

1 Bioingeniería - UNER Cátedra de Fisiopatología Fisiopatología Cardiovascular (diapositivas proyectadas en clases, 1ra parte) Prof. Dr. Armando Pacher Dr. Roberto Lombardo 2012 Dr. Adrián D´Ovidio

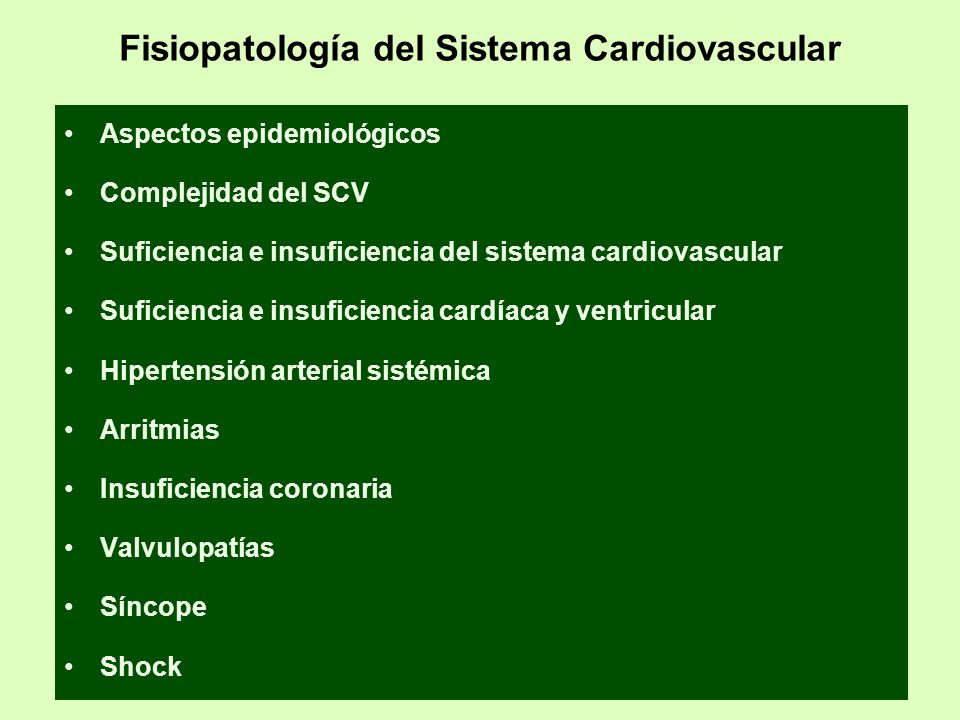

2 Fisiopatología del Sistema Cardiovascular
Aspectos epidemiológicos Complejidad del SCV Suficiencia e insuficiencia del sistema cardiovascular Suficiencia e insuficiencia cardíaca y ventricular Hipertensión arterial sistémica Arritmias Insuficiencia coronaria Valvulopatías Síncope Shock

3 Enfermedades Cardiovasculares
Omron AR en Rojo CC: Epidemiología de las enfermedades cardiovasculares, 2005

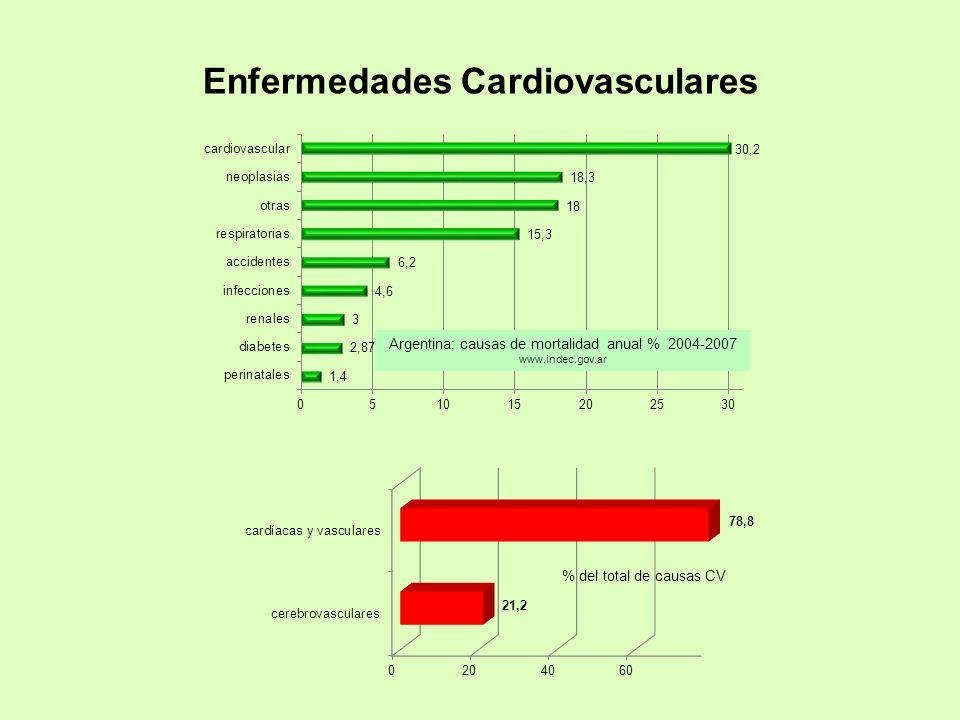

4 Enfermedades Cardiovasculares
% del total de causas CV

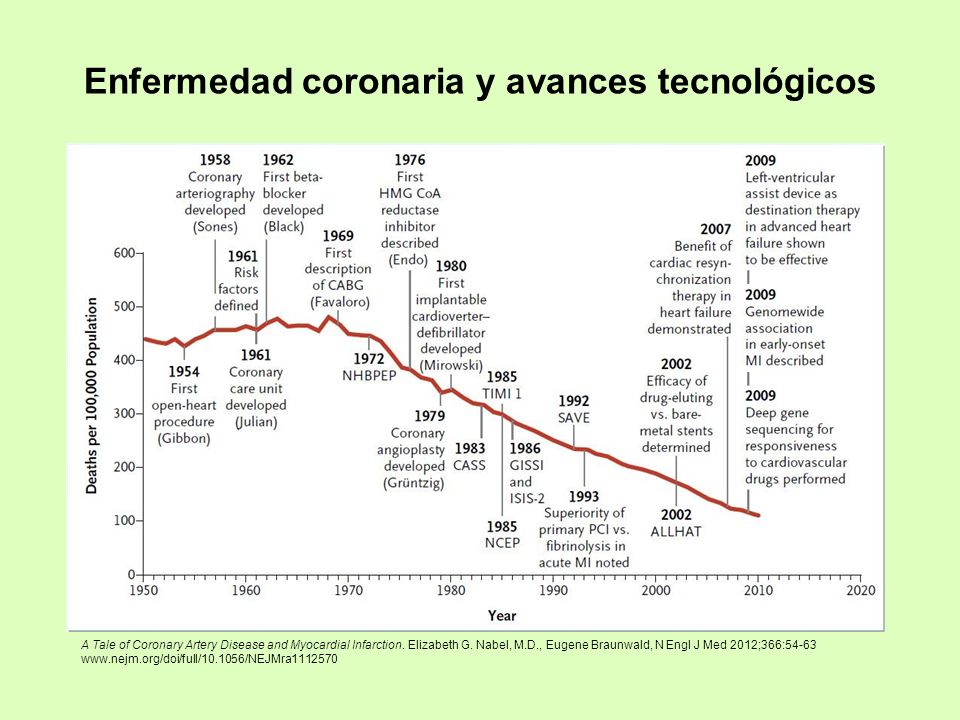

5 Enfermedad coronaria y avances tecnológicos
A Tale of Coronary Artery Disease and Myocardial Infarction. Elizabeth G. Nabel, M.D., Eugene Braunwald, N Engl J Med 2012;366:54-63

6 Tanto en la salud como en la enfermedad, los tejidos, aparatos y sistemas están íntimamente relacionados Barreras mecánicas e inmunológicas TEJIDOS S.Cardiovasc. S.Digestivo S.Respiratorio S.Renal S.Nervioso S.Endocrino S.O.M.A. S.Reproductor Modif. de Introducción a la Bioingeniería, Ed. Marcombo, Barcelona, 1988.

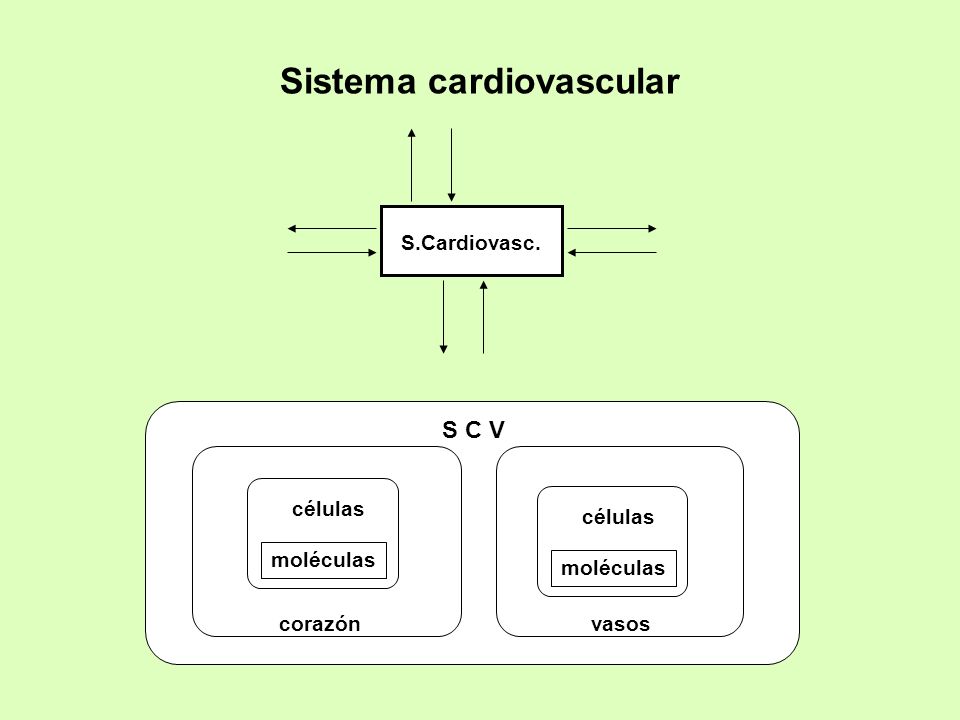

7 Sistema cardiovascular
S.Cardiovasc. S C V corazón vasos células células moléculas moléculas

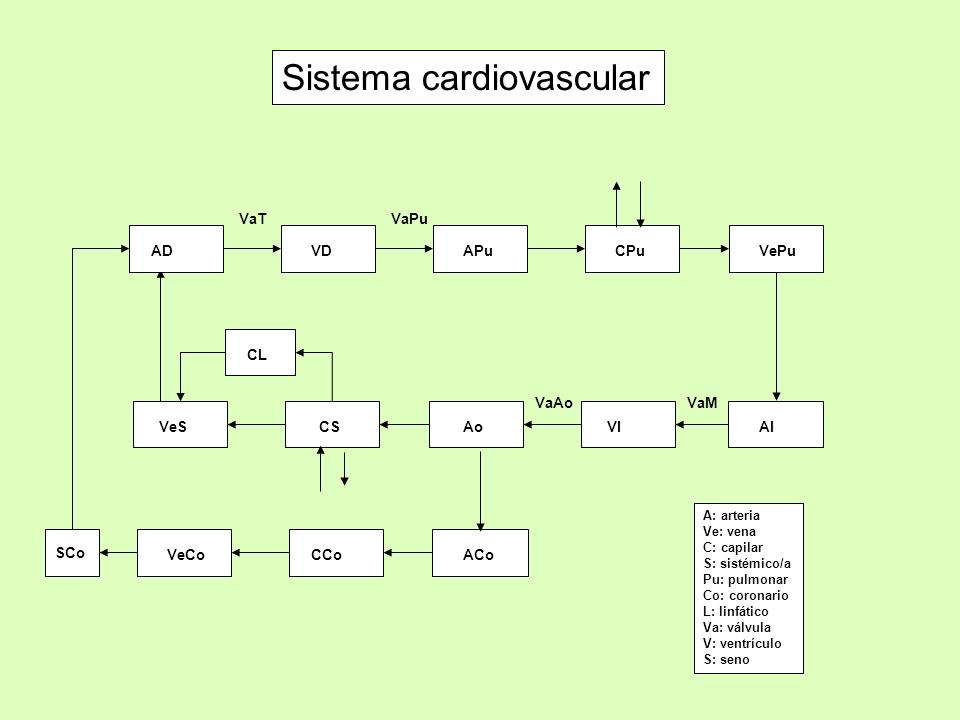

8 Sistema cardiovascular
CPu VaT VaPu AD VD APu VePu SCo AI CL Ao VaAo VI VaM VeS CS ACo A: arteria Ve: vena C: capilar S: sistémico/a Pu: pulmonar Co: coronario L: linfático Va: válvula V: ventrículo S: seno CCo VeCo

9 Insuficiencia (Disfunción)
Fisiología y Fisiopatología de aparatos y sistemas Capacidad de realizar adecuadamente la función Suficiencia Incapacidad parcial o total de realizar la función Insuficiencia (Disfunción) Cada aparato y sistema tiene características propias para su evaluación

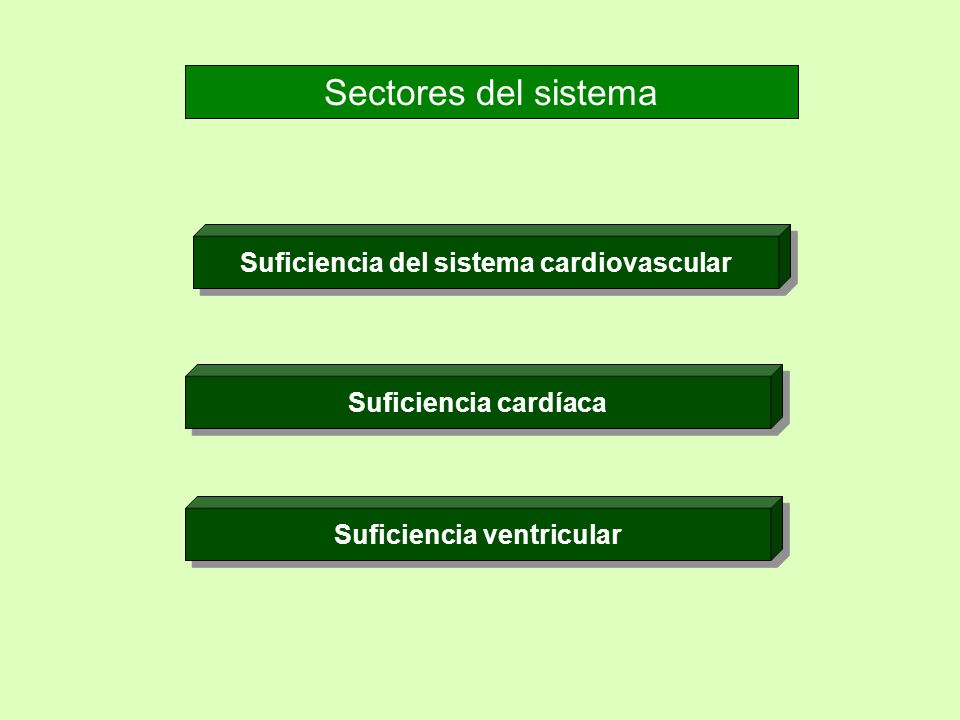

10 Suficiencia del sistema cardiovascular Suficiencia ventricular
Sectores del sistema Suficiencia del sistema cardiovascular Suficiencia cardíaca Suficiencia ventricular

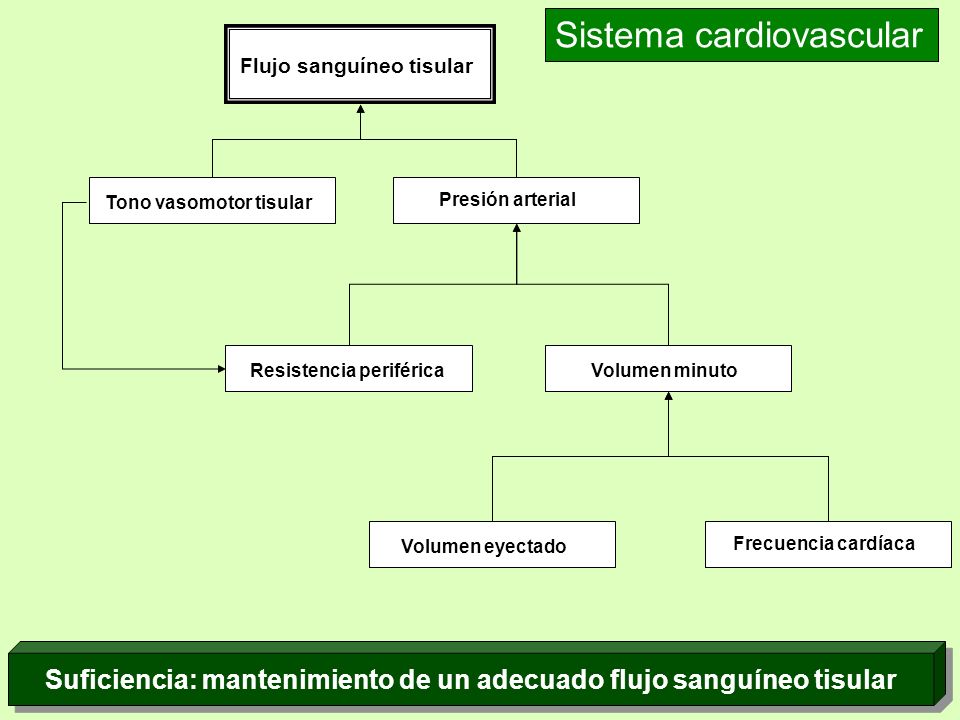

11 Suficiencia: mantenimiento de un adecuado flujo sanguíneo tisular
Sistema cardiovascular Flujo sanguíneo tisular Tono vasomotor tisular Presión arterial Resistencia periférica Volumen minuto Volumen eyectado Frecuencia cardíaca Suficiencia: mantenimiento de un adecuado flujo sanguíneo tisular

12 Sistema Cardiovascular
Un subsistema: bomba Bräuer H. MSM Medical Service. München

13 Bräuer H. MSM Medical Service. München

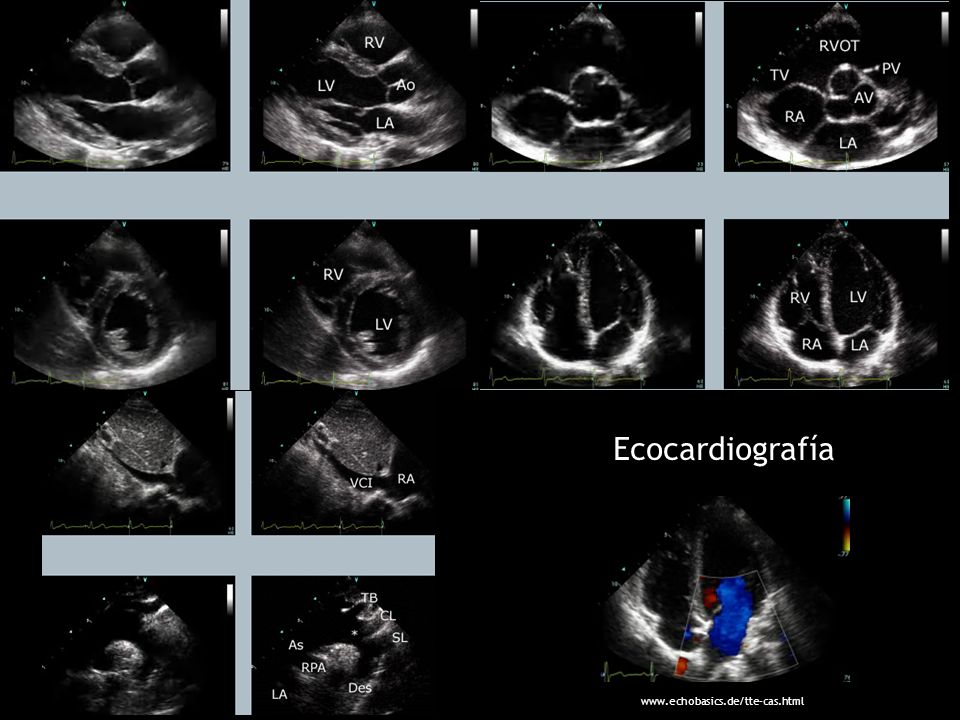

14 Ecocardiografía

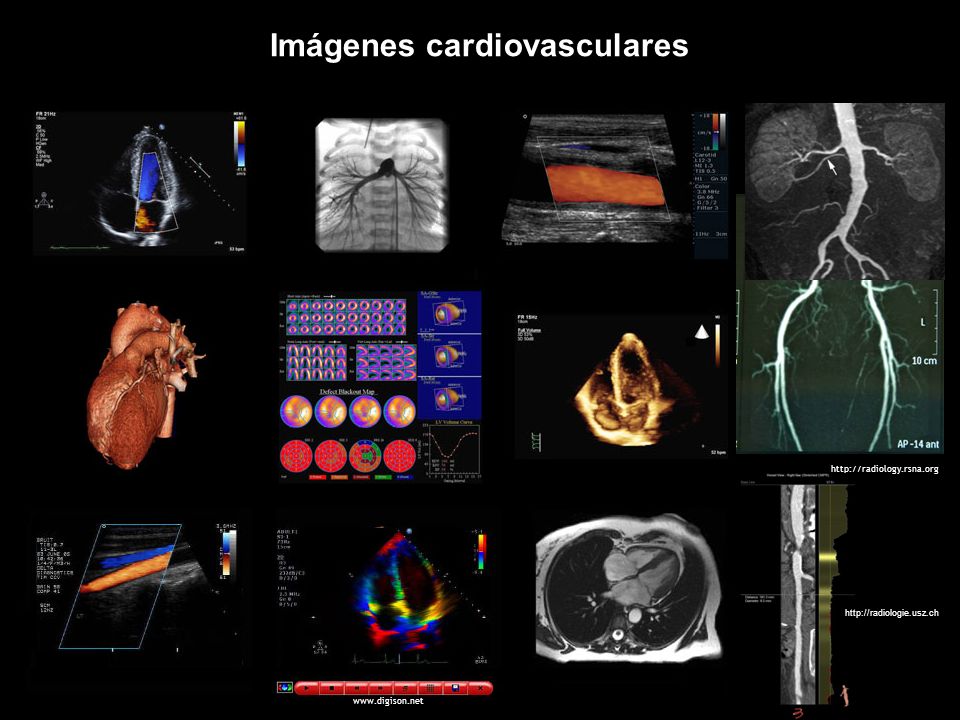

15 Imágenes cardiovasculares

16 Relaciones cardiopulmonares
AD VD AP VP AI VI Ao VC Netter FH: Atlas of Clinical Anatomy, DxR Development Group Inc, 1999.

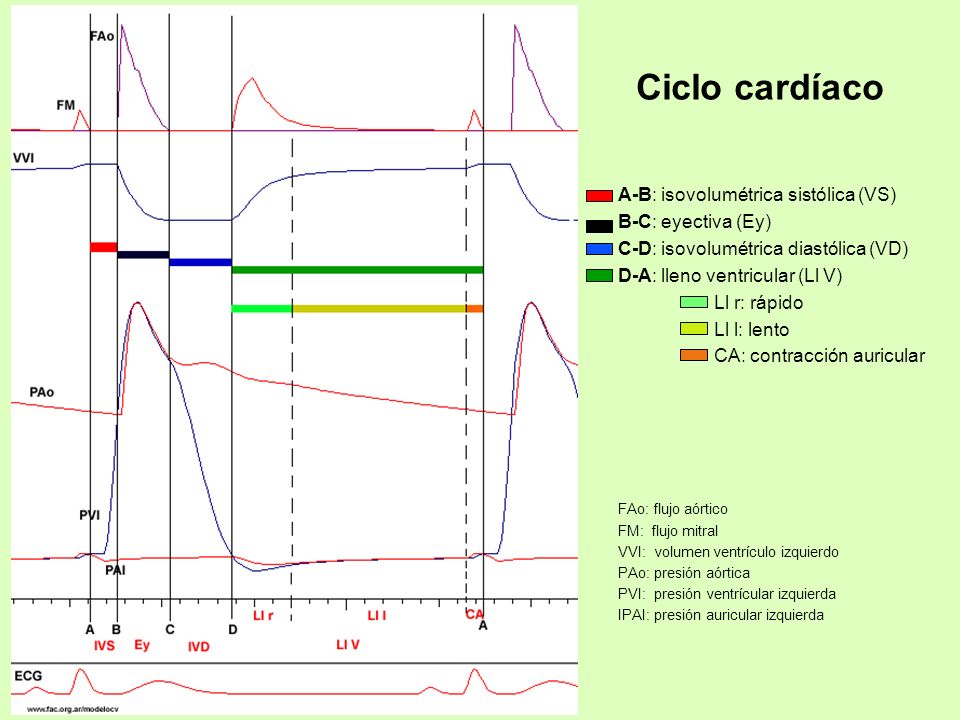

17 Ciclo cardíaco A-B: isovolumétrica sistólica (VS) B-C: eyectiva (Ey)
C-D: isovolumétrica diastólica (VD) D-A: lleno ventricular (Ll V) Ll r: rápido Ll l: lento CA: contracción auricular FAo: flujo aórtico FM: flujo mitral VVI: volumen ventrículo izquierdo PAo: presión aórtica PVI: presión ventrícular izquierda IPAI: presión auricular izquierda

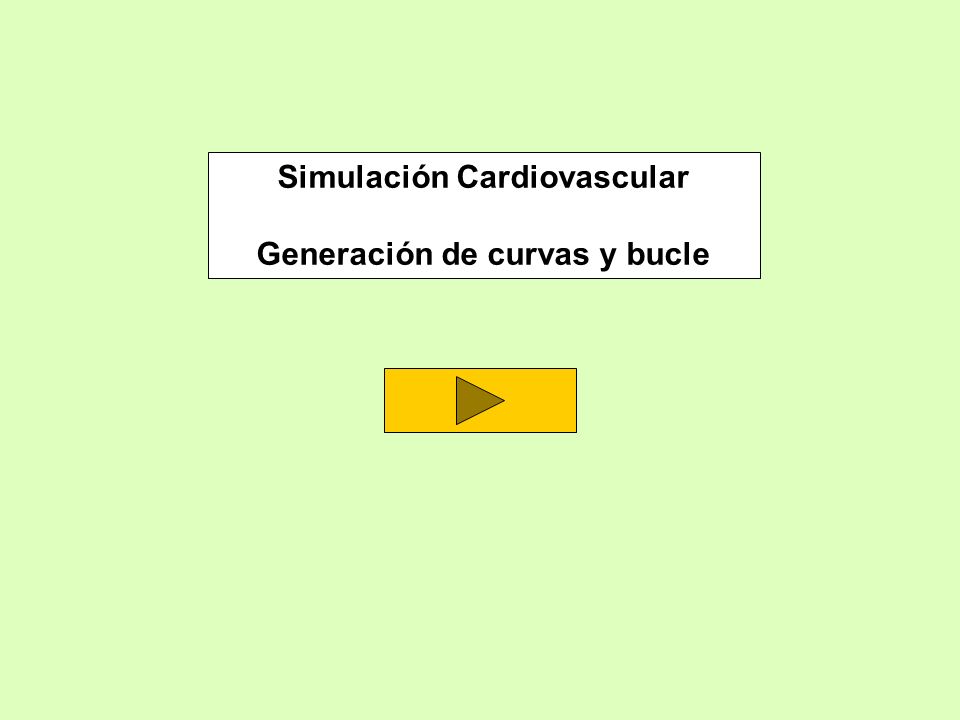

18 Simulación Cardiovascular Generación de curvas y bucle

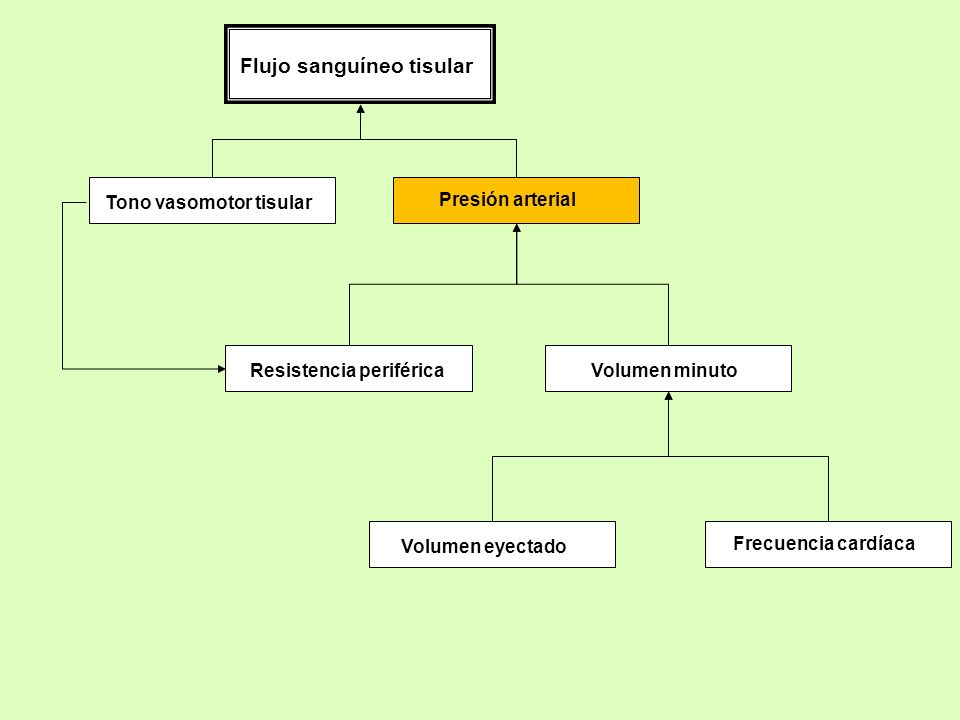

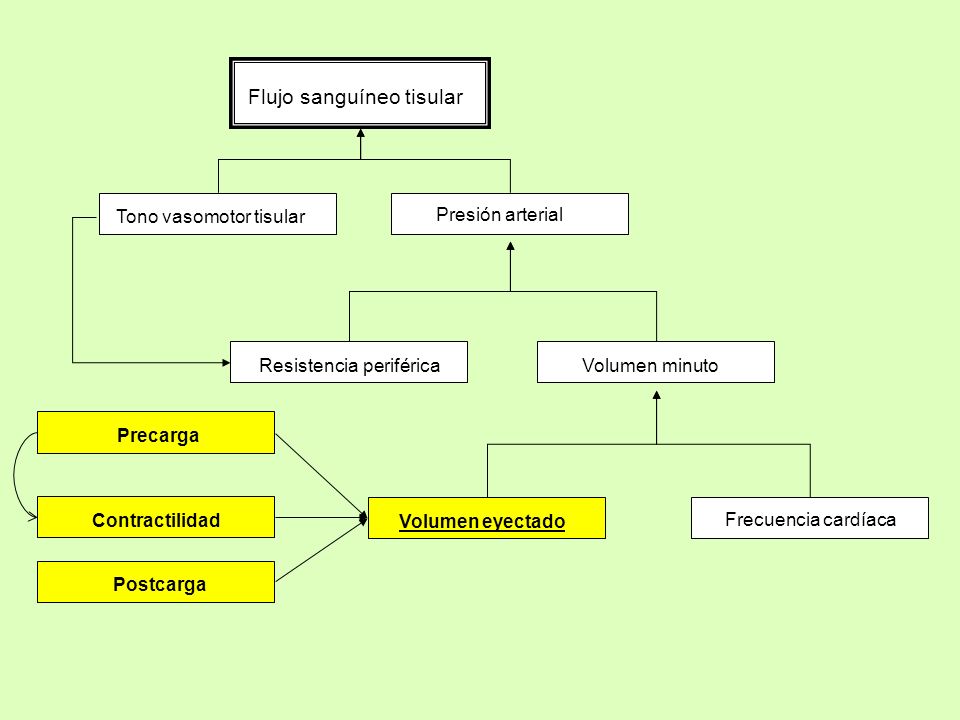

19 Flujo sanguíneo tisular
Tono vasomotor tisular Presión arterial Resistencia periférica Volumen minuto Volumen eyectado Frecuencia cardíaca Contractilidad Postcarga Precarga

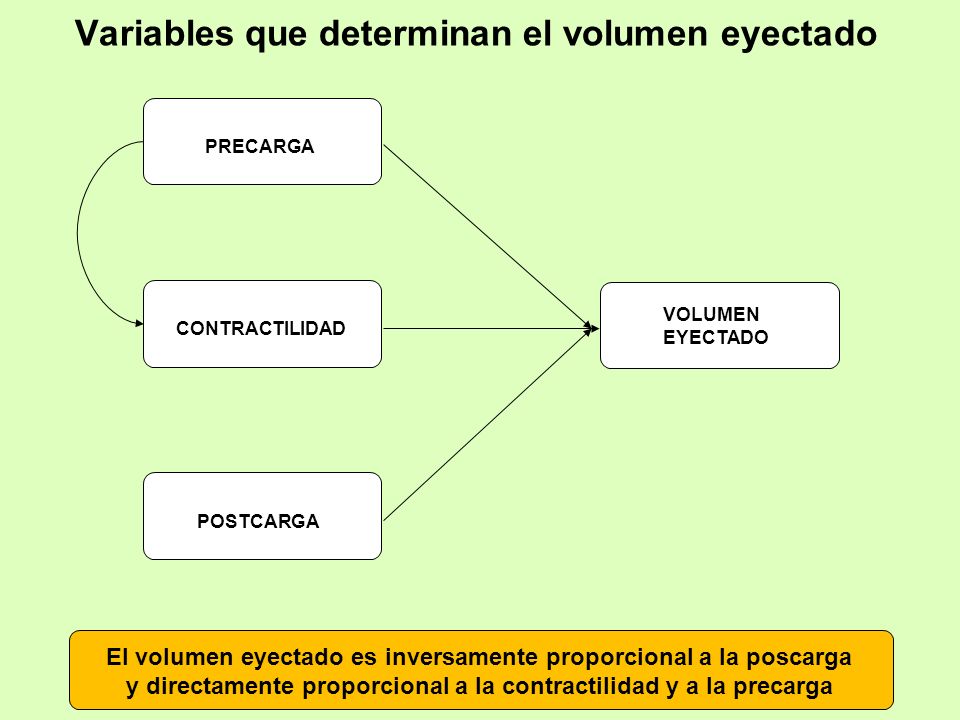

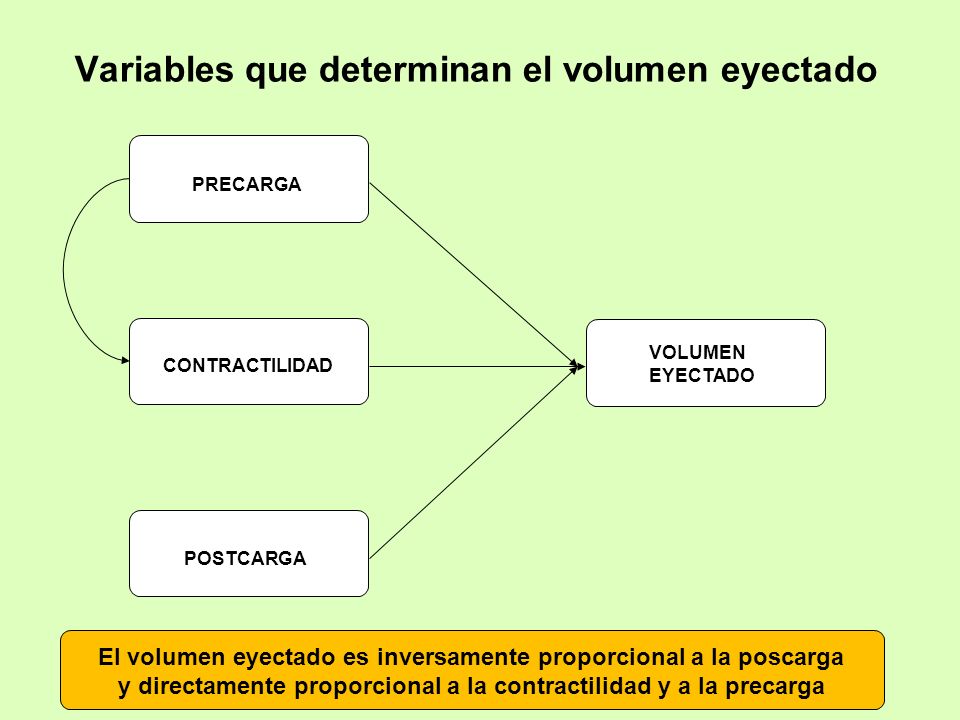

20 Variables que determinan el volumen eyectado
PRECARGA CONTRACTILIDAD VOLUMEN EYECTADO POSTCARGA El volumen eyectado es inversamente proporcional a la poscarga y directamente proporcional a la contractilidad y a la precarga

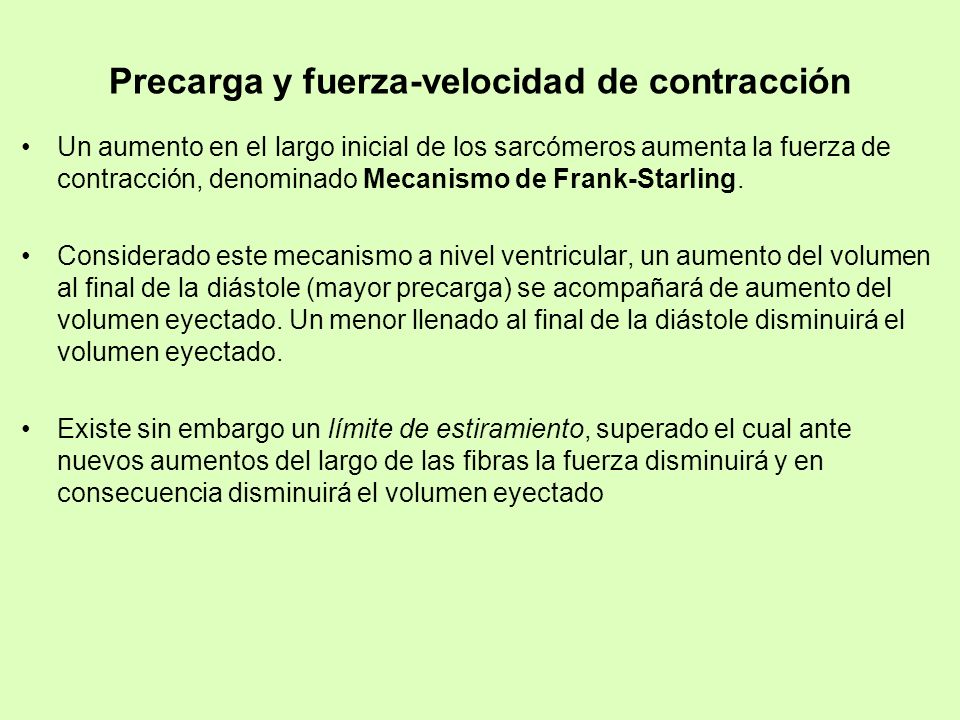

21 Precarga y fuerza-velocidad de contracción
Un aumento en el largo inicial de los sarcómeros aumenta la fuerza de contracción, denominado Mecanismo de Frank-Starling. Considerado este mecanismo a nivel ventricular, un aumento del volumen al final de la diástole (mayor precarga) se acompañará de aumento del volumen eyectado. Un menor llenado al final de la diástole disminuirá el volumen eyectado. Existe sin embargo un límite de estiramiento, superado el cual ante nuevos aumentos del largo de las fibras la fuerza disminuirá y en consecuencia disminuirá el volumen eyectado

22 Variables

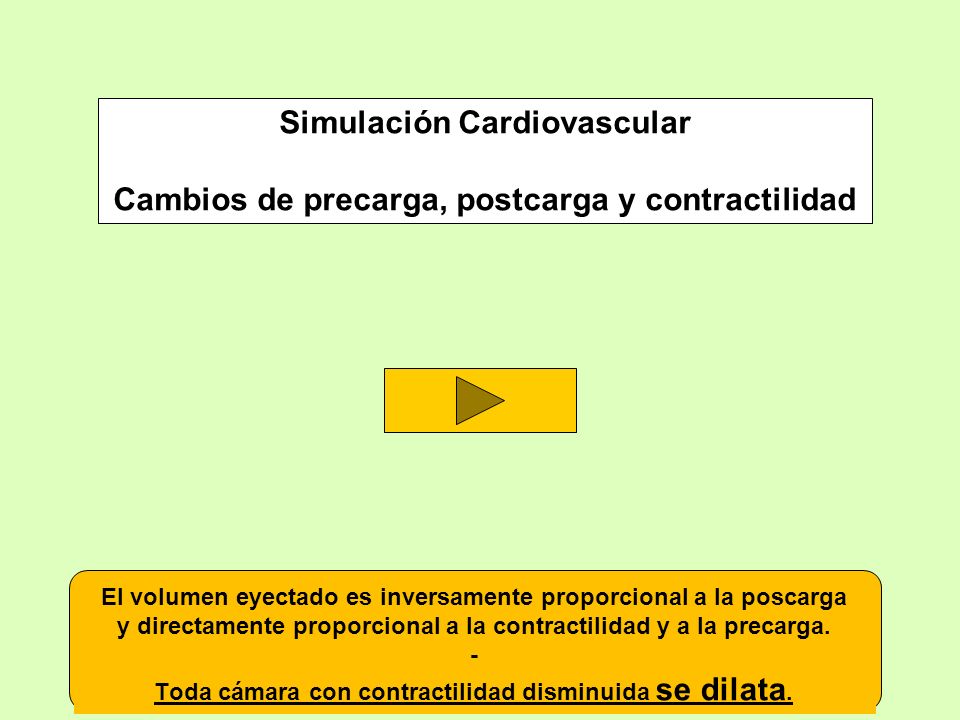

23 Simulación Cardiovascular
Cambios de precarga, postcarga y contractilidad El volumen eyectado es inversamente proporcional a la poscarga y directamente proporcional a la contractilidad y a la precarga. - Toda cámara con contractilidad disminuida se dilata.

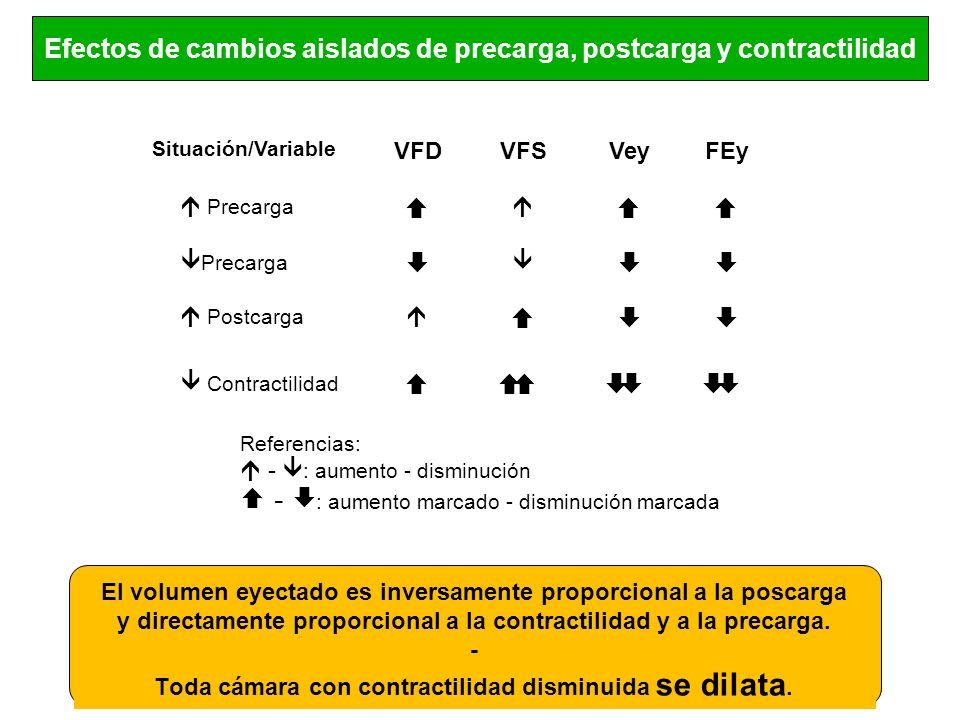

24 Efectos de cambios aislados de precarga, postcarga y contractilidad
Situación/Variable VFD VFS Vey FEy Û Precarga Ç Ü Precarga È Û Postcarga Ç È Ü Contractilidad Ç ÇÇ ÈÈ Referencias: Û - Ü : aumento - disminución Ç È : aumento marcado - disminución marcada El volumen eyectado es inversamente proporcional a la poscarga y directamente proporcional a la contractilidad y a la precarga. - Toda cámara con contractilidad disminuida se dilata.

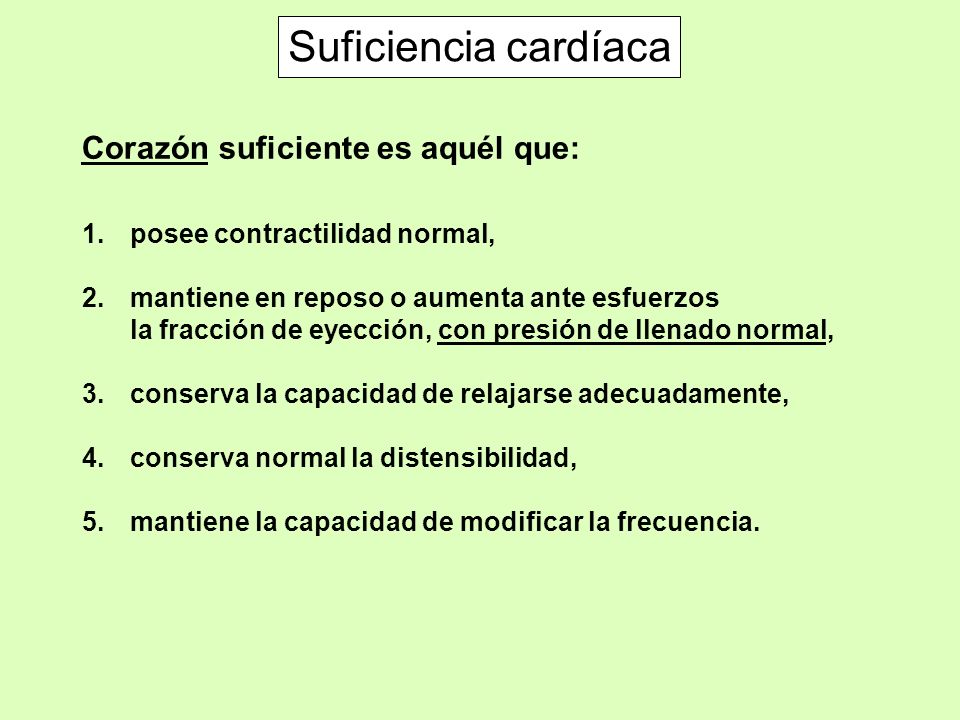

25 Suficiencia cardíaca Corazón suficiente es aquél que:
posee contractilidad normal, mantiene en reposo o aumenta ante esfuerzos la fracción de eyección, con presión de llenado normal, conserva la capacidad de relajarse adecuadamente, conserva normal la distensibilidad, mantiene la capacidad de modificar la frecuencia.

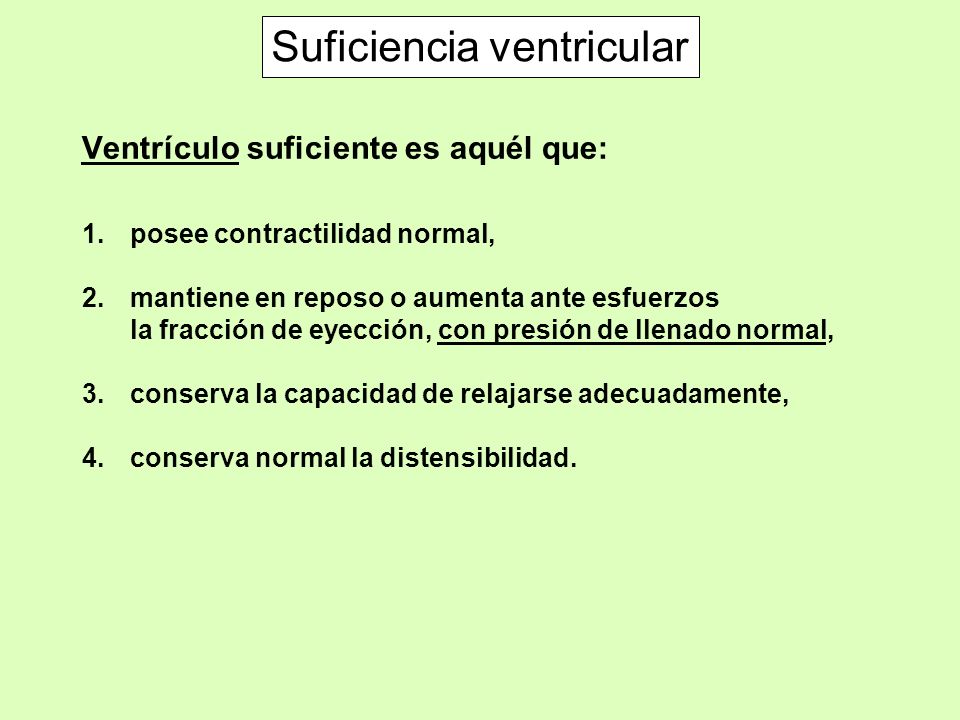

26 Suficiencia ventricular
Ventrículo suficiente es aquél que: posee contractilidad normal, mantiene en reposo o aumenta ante esfuerzos la fracción de eyección, con presión de llenado normal, conserva la capacidad de relajarse adecuadamente, conserva normal la distensibilidad.

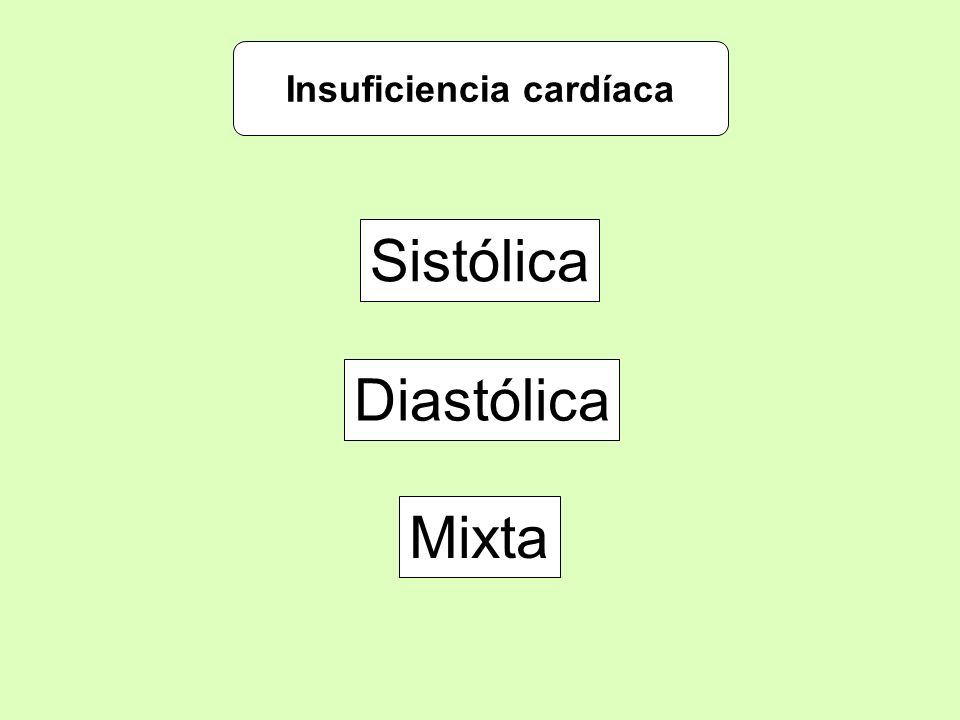

27 Insuficiencia cardíaca
Sistólica Diastólica Mixta

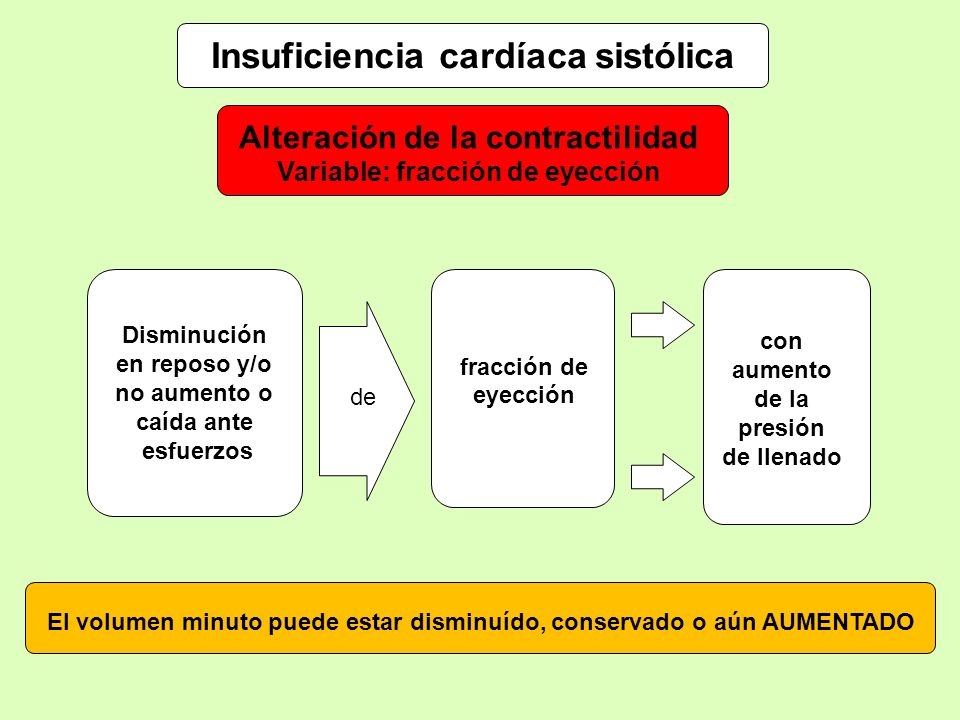

28 Insuficiencia cardíaca sistólica
Alteración de la contractilidad Variable: fracción de eyección fracción de eyección Disminución en reposo y/o no aumento o caída ante esfuerzos de con aumento de la presión de llenado El volumen minuto puede estar disminuído, conservado o aún AUMENTADO

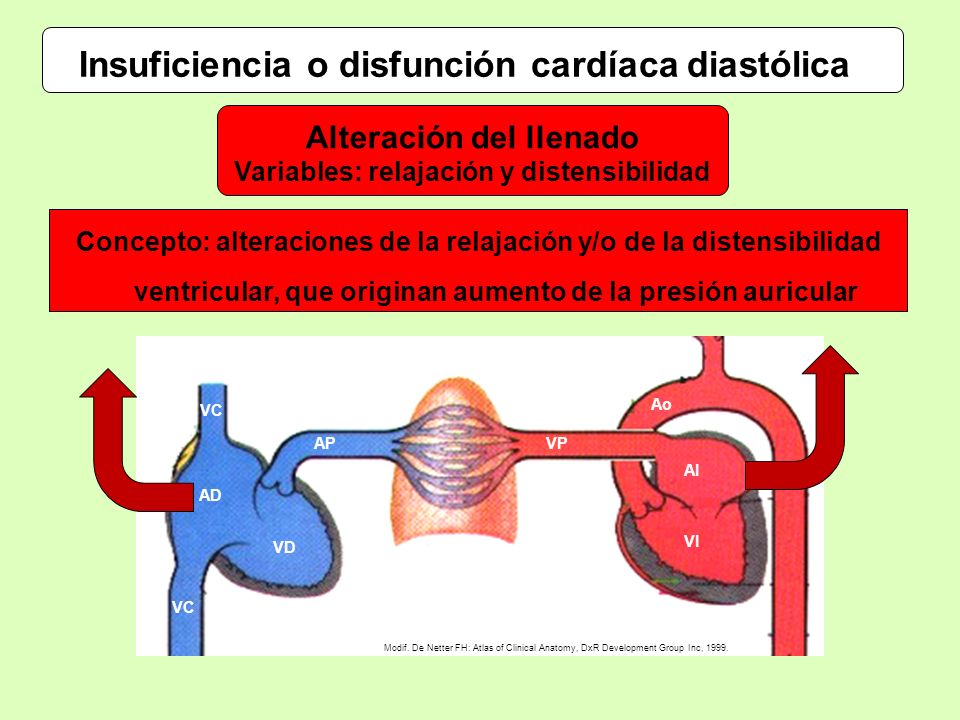

29 Insuficiencia o disfunción cardíaca diastólica
Alteración del llenado Variables: relajación y distensibilidad Concepto: alteraciones de la relajación y/o de la distensibilidad ventricular, que originan aumento de la presión auricular AD VD AP VP AI VI Ao VC Modif. De Netter FH: Atlas of Clinical Anatomy, DxR Development Group Inc, 1999.

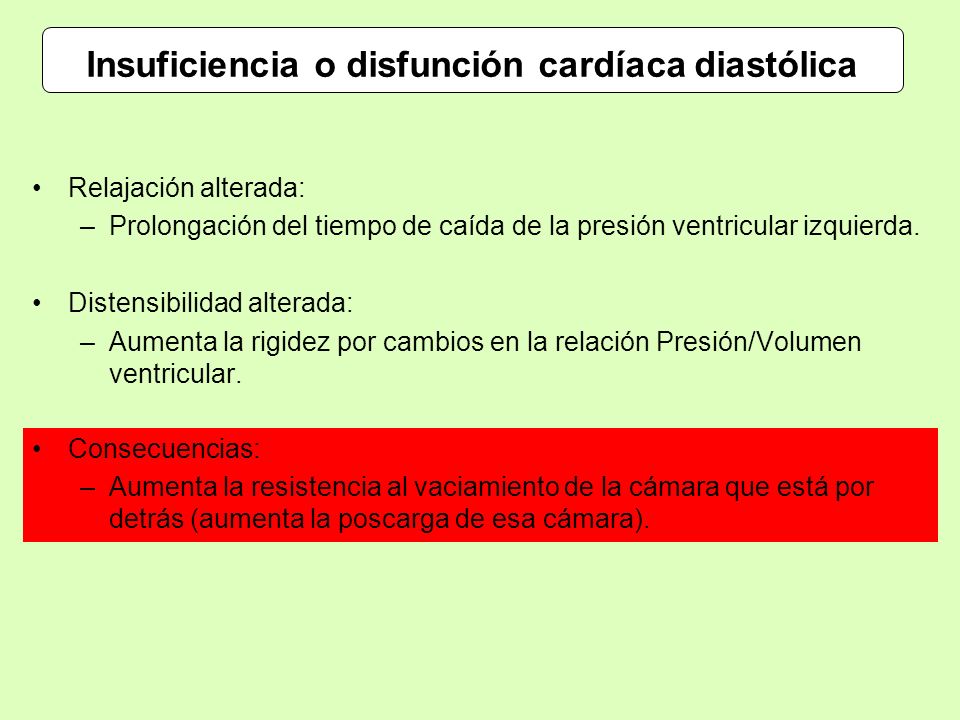

30 Insuficiencia o disfunción cardíaca diastólica
Relajación alterada: Prolongación del tiempo de caída de la presión ventricular izquierda. Distensibilidad alterada: Aumenta la rigidez por cambios en la relación Presión/Volumen ventricular. Consecuencias: Aumenta la resistencia al vaciamiento de la cámara que está por detrás (aumenta la poscarga de esa cámara).

31 Insuficiencia cardíaca mixta: alteraciones sistólicas y diastólicas
Alteraciones del llenado y de la eyección Variables: relajación, distensibilidad y contractilidad

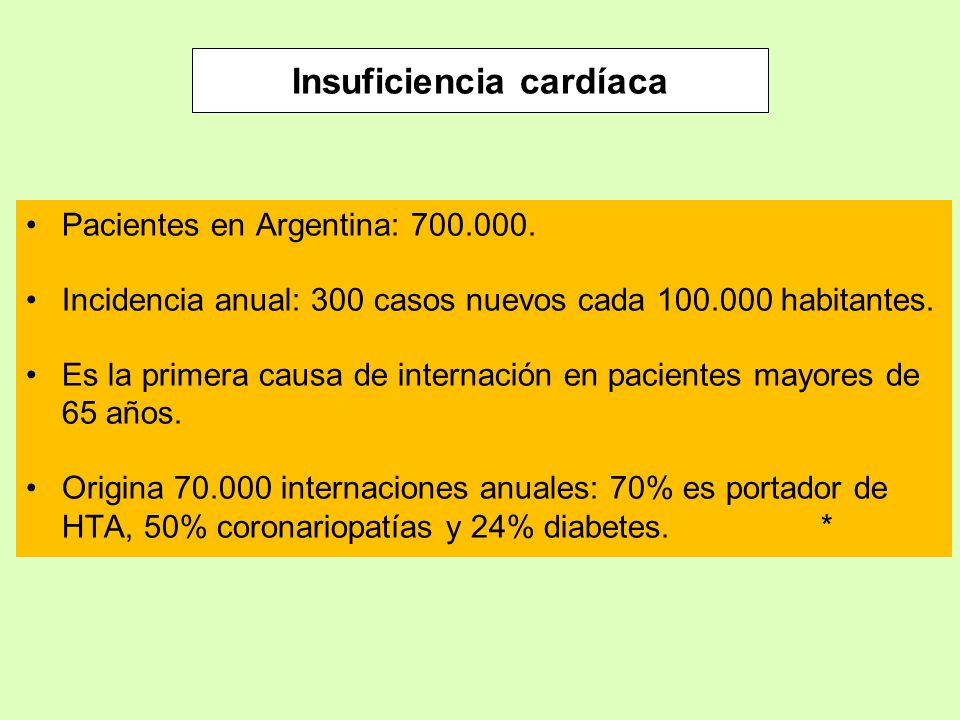

32 Insuficiencia cardíaca
Pacientes en Argentina: Incidencia anual: 300 casos nuevos cada habitantes. Es la primera causa de internación en pacientes mayores de 65 años. Origina internaciones anuales: 70% es portador de HTA, 50% coronariopatías y 24% diabetes. *

33 Síndromes de insuficiencia cardíaca

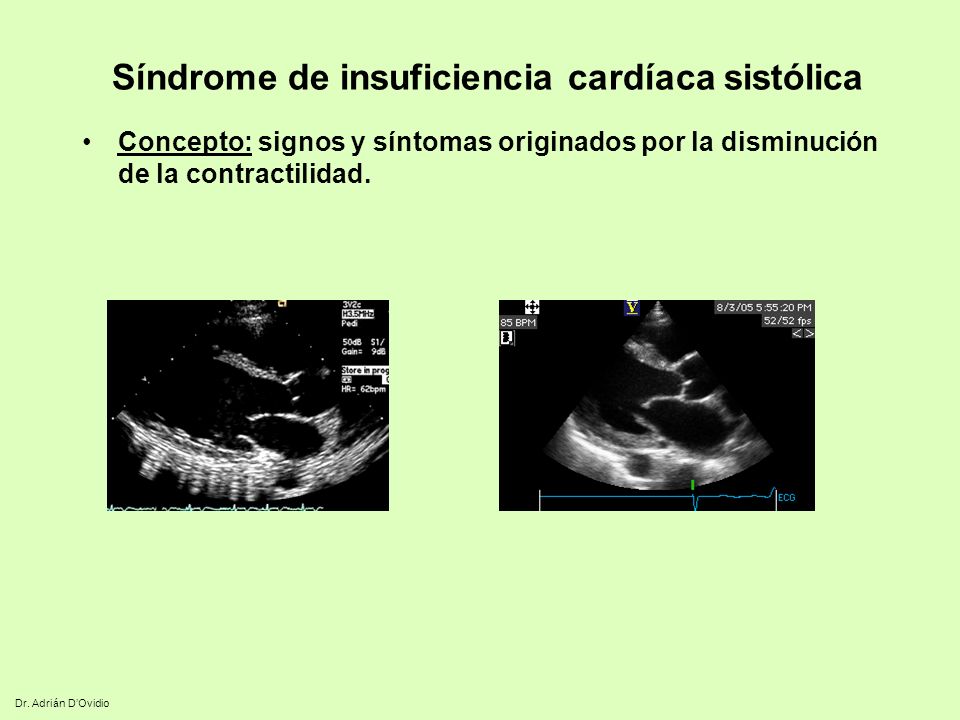

34 Síndrome de insuficiencia cardíaca sistólica
Concepto: signos y síntomas originados por la disminución de la contractilidad. Dr. Adrián D’Ovidio

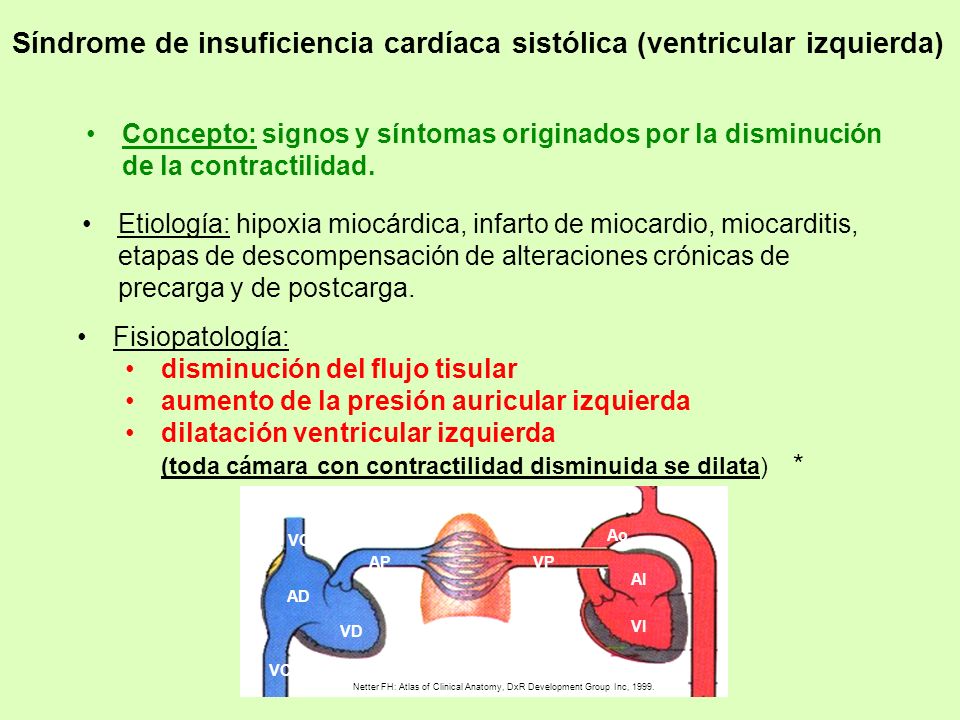

35 Síndrome de insuficiencia cardíaca sistólica (ventricular izquierda)
Concepto: signos y síntomas originados por la disminución de la contractilidad. Etiología: hipoxia miocárdica, infarto de miocardio, miocarditis, etapas de descompensación de alteraciones crónicas de precarga y de postcarga. Fisiopatología: disminución del flujo tisular aumento de la presión auricular izquierda dilatación ventricular izquierda (toda cámara con contractilidad disminuida se dilata) * AD VD AP VP AI VI Ao VC Netter FH: Atlas of Clinical Anatomy, DxR Development Group Inc, 1999.

36 Síndrome de insuficiencia cardíaca sistólica (ventricular izquierda)
Fisiopatología: disminución del flujo tisular aumento de la presión auricular izquierda dilatación ventricular izquierda (toda cámara con contractilidad disminuida se dilata)

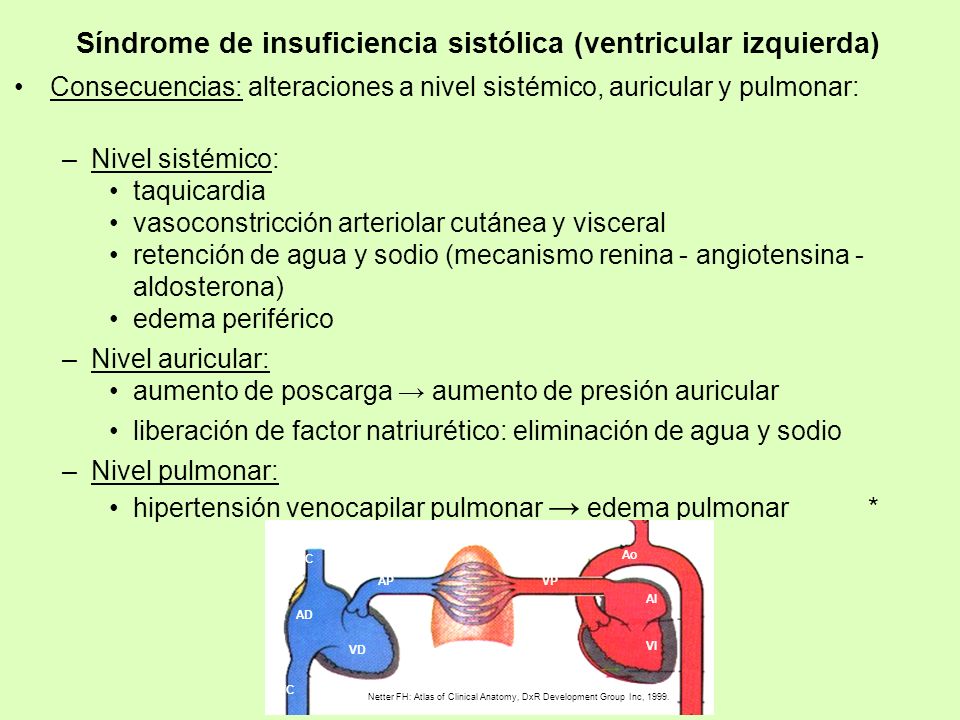

37 Síndrome de insuficiencia sistólica (ventricular izquierda)
Consecuencias: alteraciones a nivel sistémico, auricular y pulmonar: Nivel sistémico: taquicardia vasoconstricción arteriolar cutánea y visceral retención de agua y sodio (mecanismo renina - angiotensina - aldosterona) edema periférico Nivel auricular: aumento de poscarga → aumento de presión auricular liberación de factor natriurético: eliminación de agua y sodio Nivel pulmonar: hipertensión venocapilar pulmonar → edema pulmonar * AD VD AP VP AI VI Ao VC Netter FH: Atlas of Clinical Anatomy, DxR Development Group Inc, 1999.

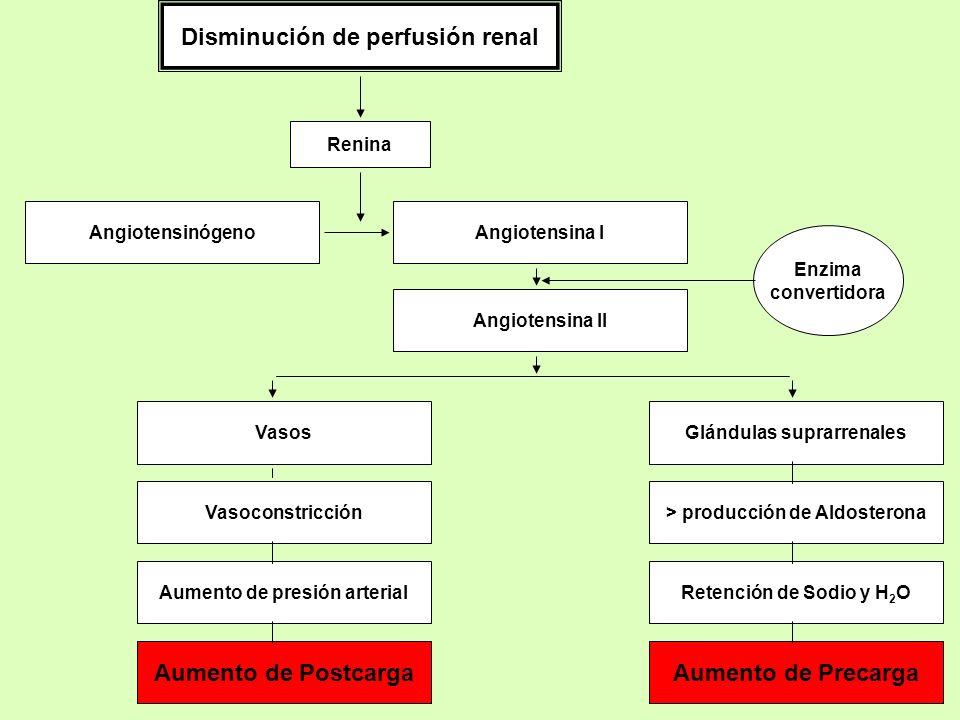

38 Disminución de perfusión renal
Renina Angiotensinógeno Angiotensina I Angiotensina II Glándulas suprarrenales > producción de Aldosterona Vasos Vasoconstricción Retención de Sodio y H2O Aumento de presión arterial Aumento de Precarga Aumento de Postcarga Enzima convertidora

39 Síndrome de disfunción diastólica ventricular izquierda
Concepto: signos y síntomas originados por alteraciones de la relajación y/o de la distensibilidad miocárdica que originan aumento de presión auricular. Etiología: Pura: hipertrofia miocárdica Mixta (diastólica y sistólica): hipoxia, infarto de miocardio, miocarditis, etapa de descompensación de alteraciones crónicas de aumento de precarga, alteraciones extrínsecas, etc. Fisiopatología: la alteración en relajación y/o distensibilidad originan aumento de la presión auricular izquierda. Consecuencias: hipertensión auricular y venocapilar pulmonar. * AD VD AP VP AI VI Ao VC Netter FH: Atlas of Clinical Anatomy, DxR Development Group Inc, 1999.

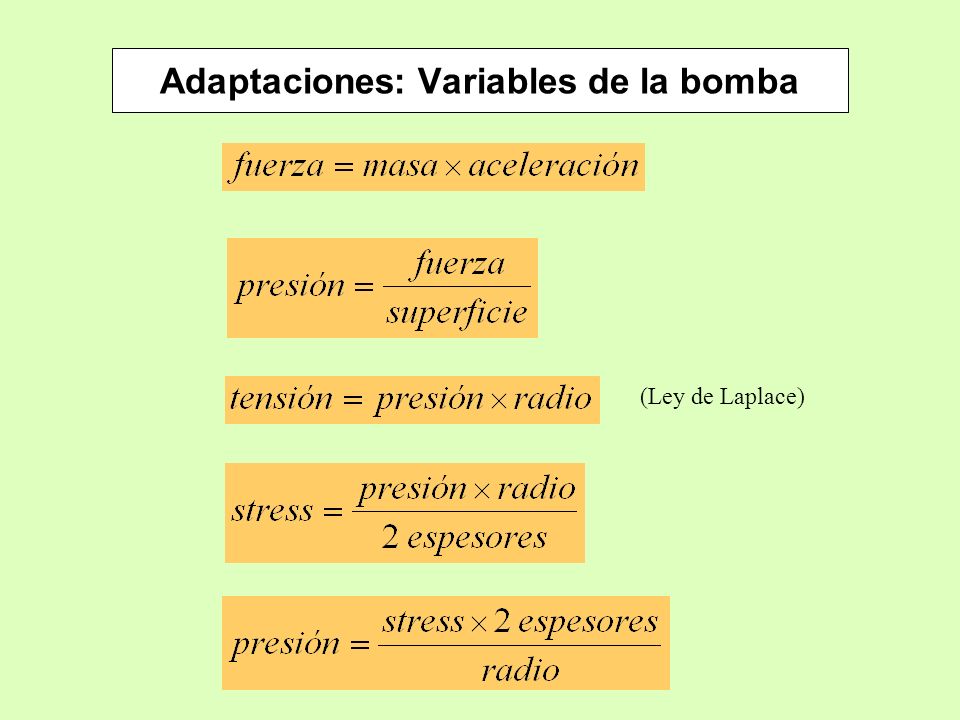

40 Adaptaciones: Variables de la bomba
(Ley de Laplace)

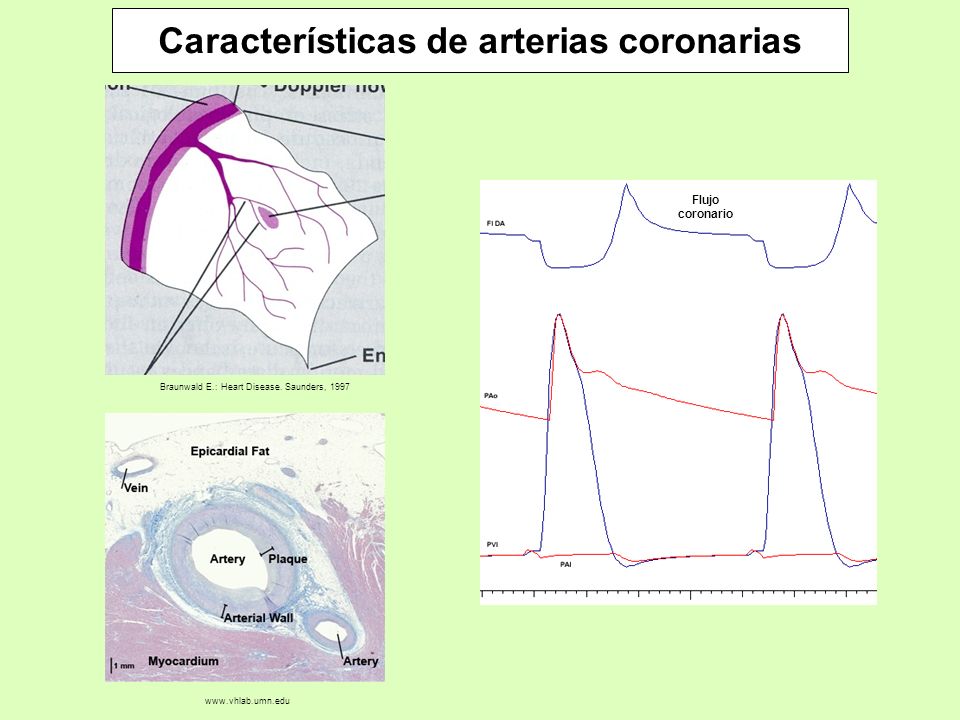

41 Características de arterias coronarias
Flujo coronario Braunwald E.: Heart Disease. Saunders, 1997

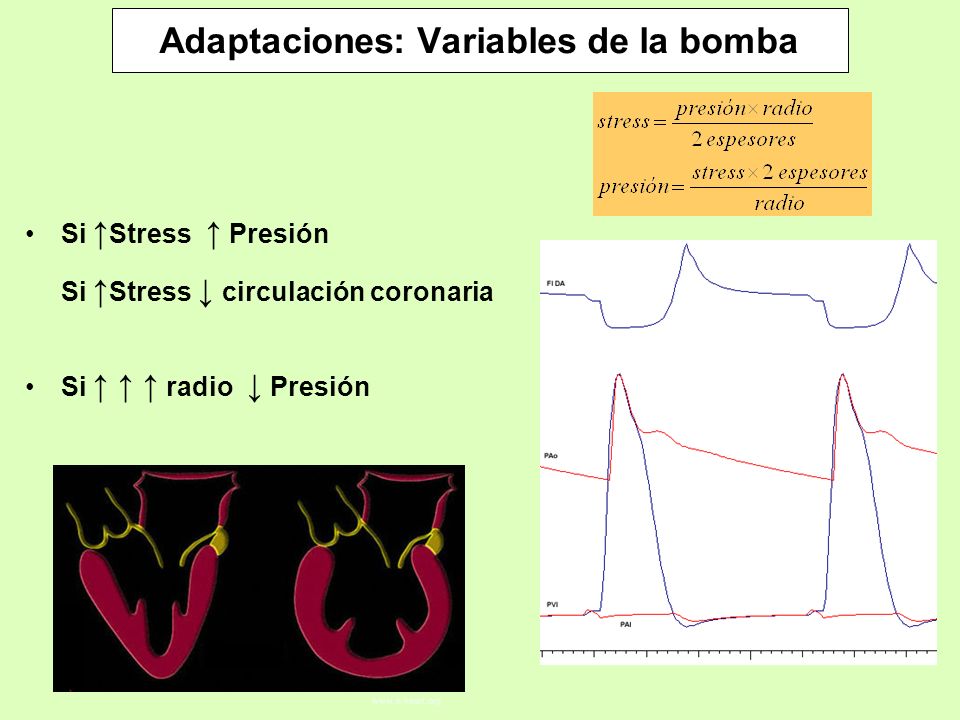

42 Adaptaciones: Variables de la bomba
Si ↑Stress ↑ Presión Si ↑Stress ↓ circulación coronaria Si ↑ ↑ ↑ radio ↓ Presión

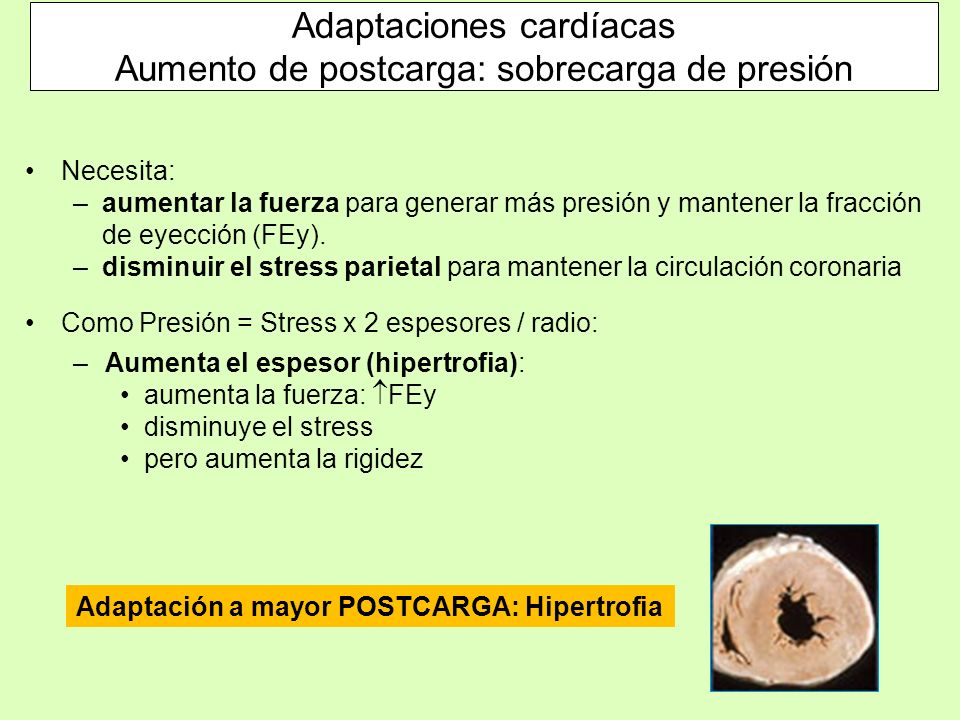

43 Adaptaciones cardíacas Aumento de postcarga: sobrecarga de presión
Necesita: aumentar la fuerza para generar más presión y mantener la fracción de eyección (FEy). disminuir el stress parietal para mantener la circulación coronaria Como Presión = Stress x 2 espesores / radio: Aumenta el espesor (hipertrofia): aumenta la fuerza: FEy disminuye el stress pero aumenta la rigidez Adaptación a mayor POSTCARGA: Hipertrofia

44 Adaptaciones cardíacas Aumento de postcarga: sobrecarga de presión
Adaptación a mayor POSTCARGA: HIPERTROFIA aumentan los componentes celulares pero no aumenta el número de vasos con el tiempo se dilata por isquemia relativa: descompensación y  FEy Historia natural:  postcarga  hipertrofia tardíamente:  isquemia  dilatación  descompensación: FEy Dr. Adrián D’Ovidio

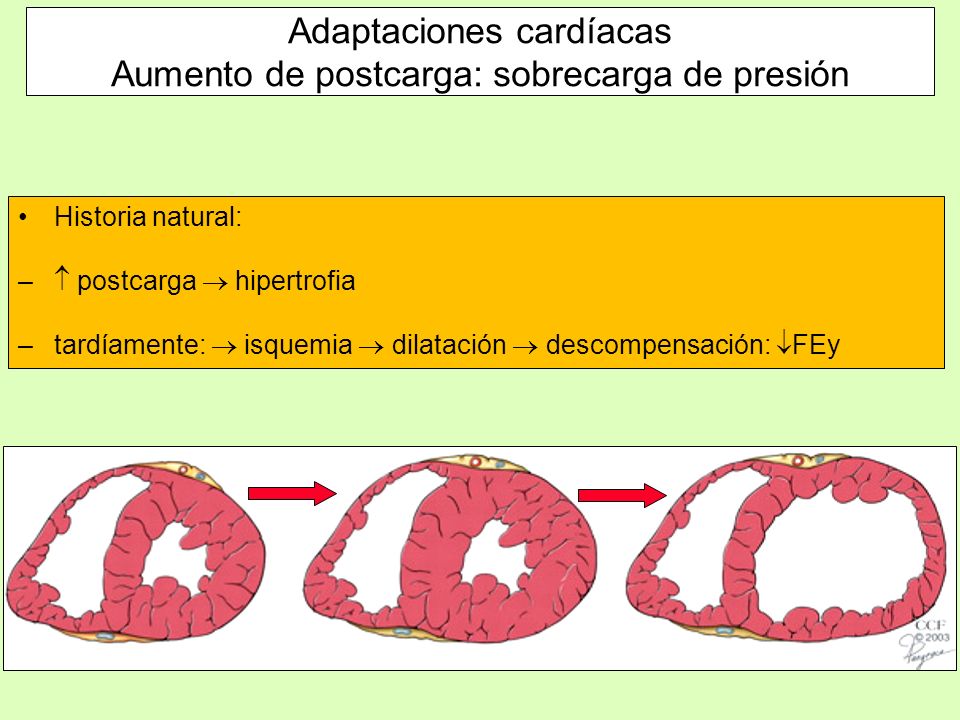

45 Adaptaciones cardíacas Aumento de postcarga: sobrecarga de presión
Historia natural:  postcarga  hipertrofia tardíamente:  isquemia  dilatación  descompensación: FEy

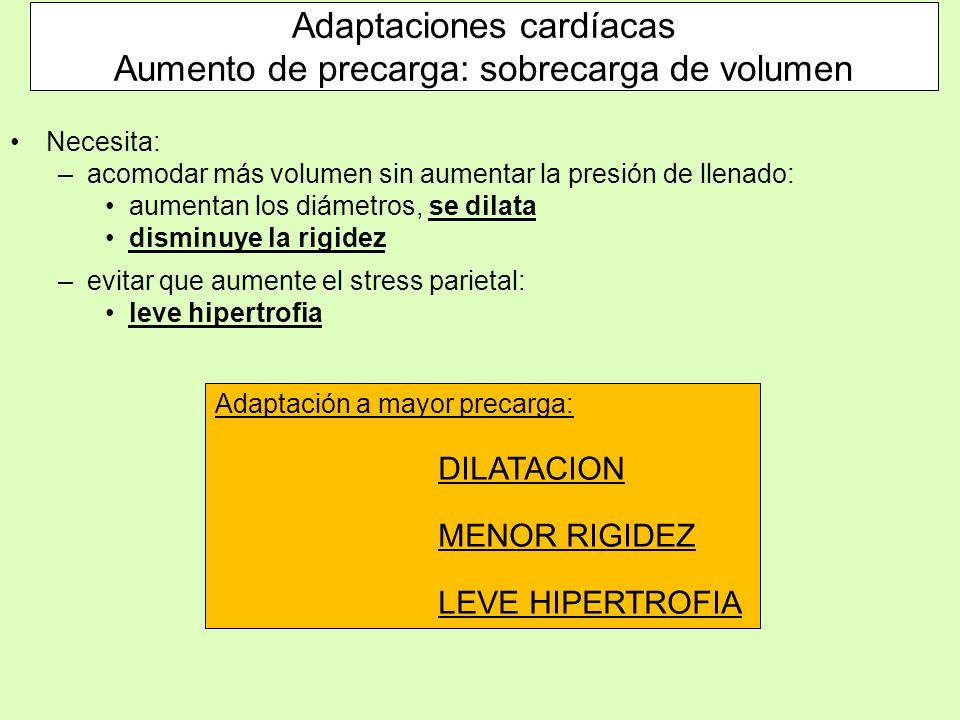

46 Adaptaciones cardíacas Aumento de precarga: sobrecarga de volumen
Necesita: acomodar más volumen sin aumentar la presión de llenado: aumentan los diámetros, se dilata disminuye la rigidez evitar que aumente el stress parietal: leve hipertrofia Adaptación a mayor precarga: DILATACION MENOR RIGIDEZ LEVE HIPERTROFIA

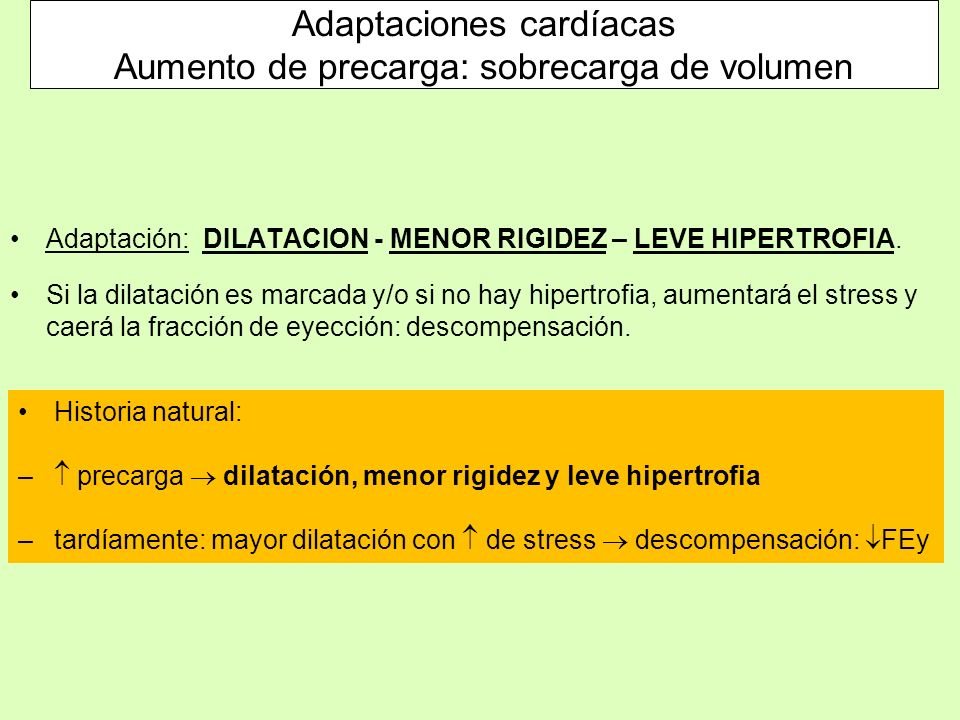

47 Adaptaciones cardíacas Aumento de precarga: sobrecarga de volumen
Adaptación: DILATACION - MENOR RIGIDEZ – LEVE HIPERTROFIA. Si la dilatación es marcada y/o si no hay hipertrofia, aumentará el stress y caerá la fracción de eyección: descompensación. Historia natural:  precarga  dilatación, menor rigidez y leve hipertrofia tardíamente: mayor dilatación con  de stress  descompensación: FEy

48 Adaptaciones de la bomba Aumento de postcarga ventricular izquierda
Etiología: hipertensión arterial sistémica estenosis valvular aórtica patologías de aorta toráxica *

49 Adaptaciones de la bomba Precarga ventricular izquierda
Aumento de precarga: Etiología: insuficiencia valvular mitral insuficiencia valvular aórtica cardiopatías congénitas Disminución de precarga: estenosis valvular mitral hipertensión pulmonar primaria cardiopatías congénitas *

50 Variables que determinan el volumen eyectado
PRECARGA CONTRACTILIDAD VOLUMEN EYECTADO POSTCARGA El volumen eyectado es inversamente proporcional a la poscarga y directamente proporcional a la contractilidad y a la precarga

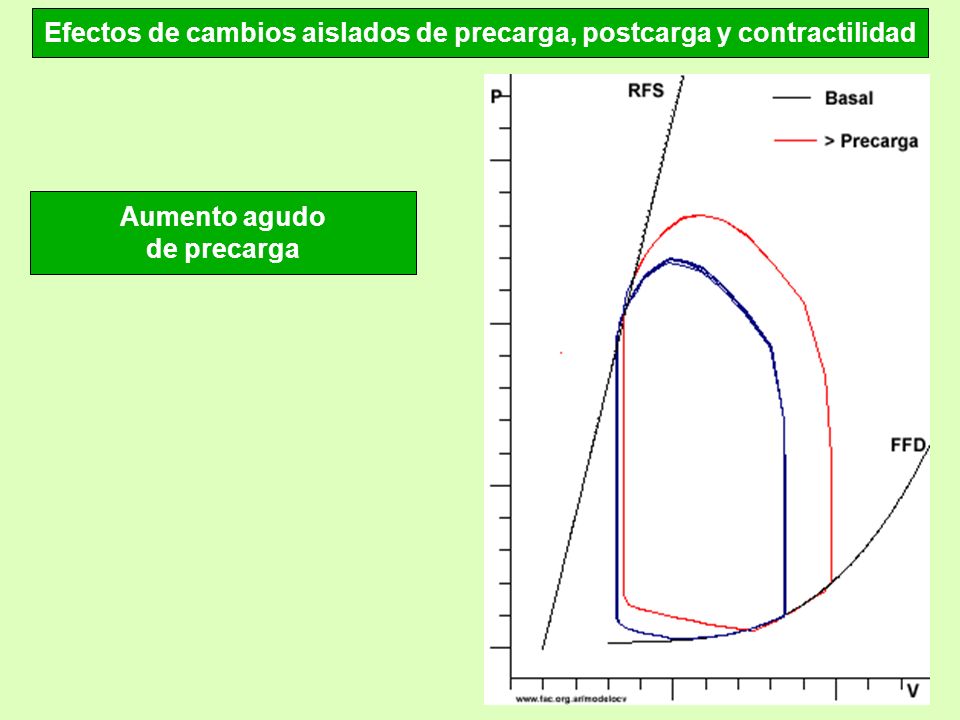

51 Efectos de cambios aislados de precarga, postcarga y contractilidad
Aumento agudo de precarga

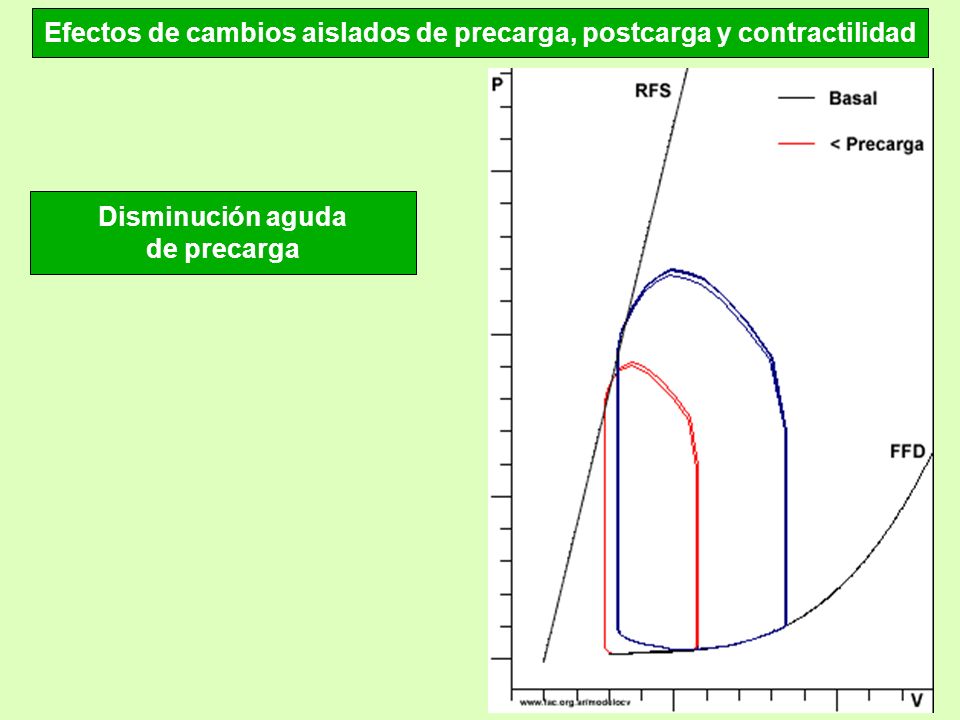

52 Efectos de cambios aislados de precarga, postcarga y contractilidad
Disminución aguda de precarga

53 Efectos de cambios aislados de precarga, postcarga y contractilidad
Aumento agudo de postcarga

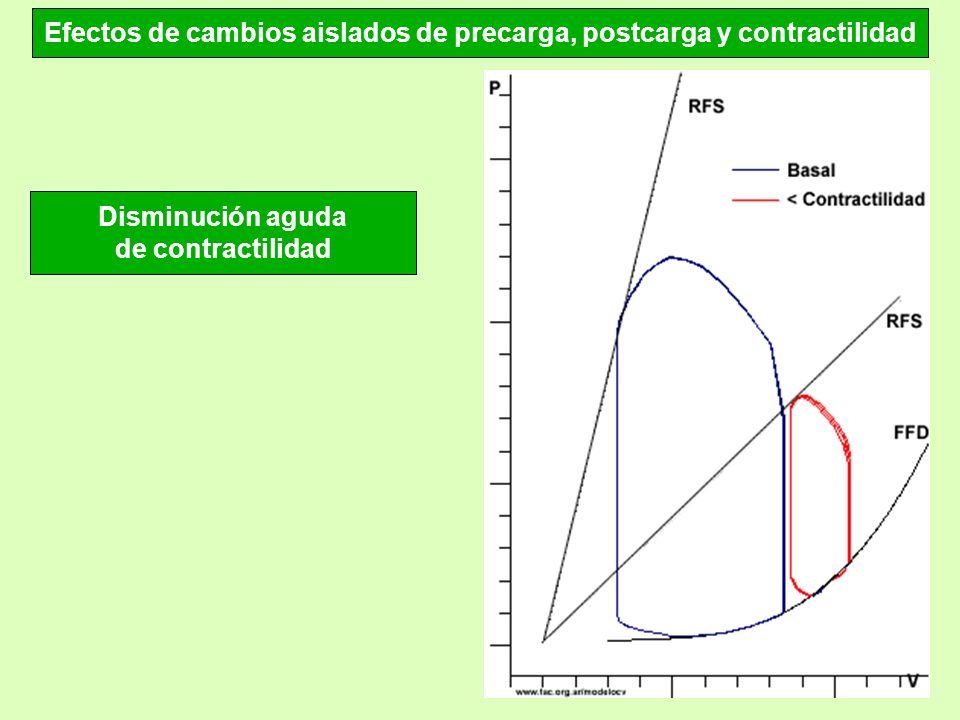

54 Efectos de cambios aislados de precarga, postcarga y contractilidad
Disminución aguda de contractilidad

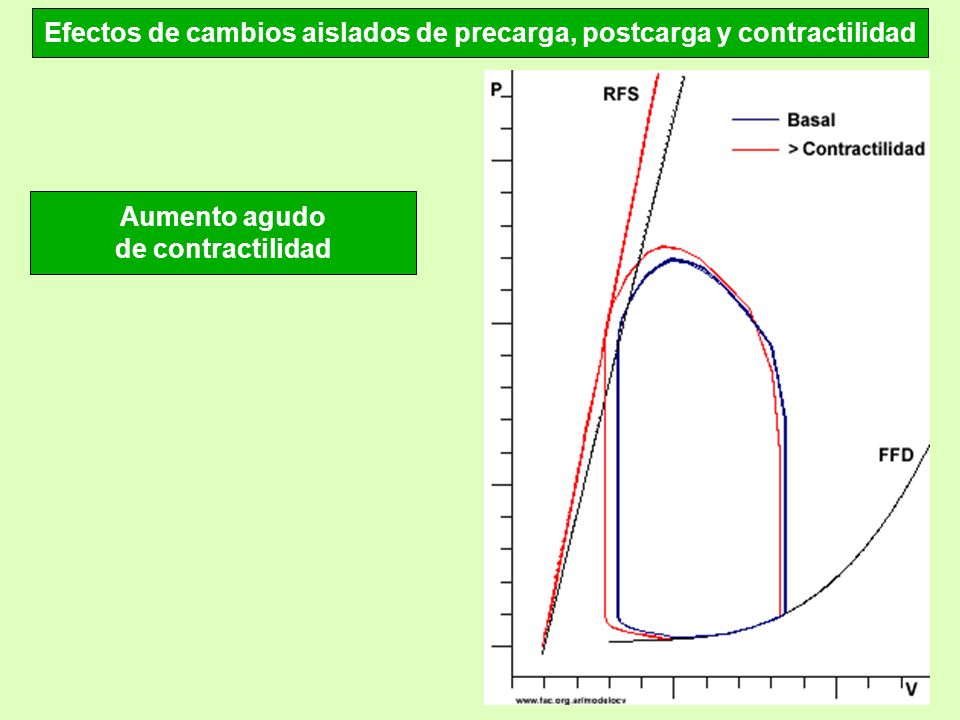

55 Efectos de cambios aislados de precarga, postcarga y contractilidad
Aumento agudo de contractilidad

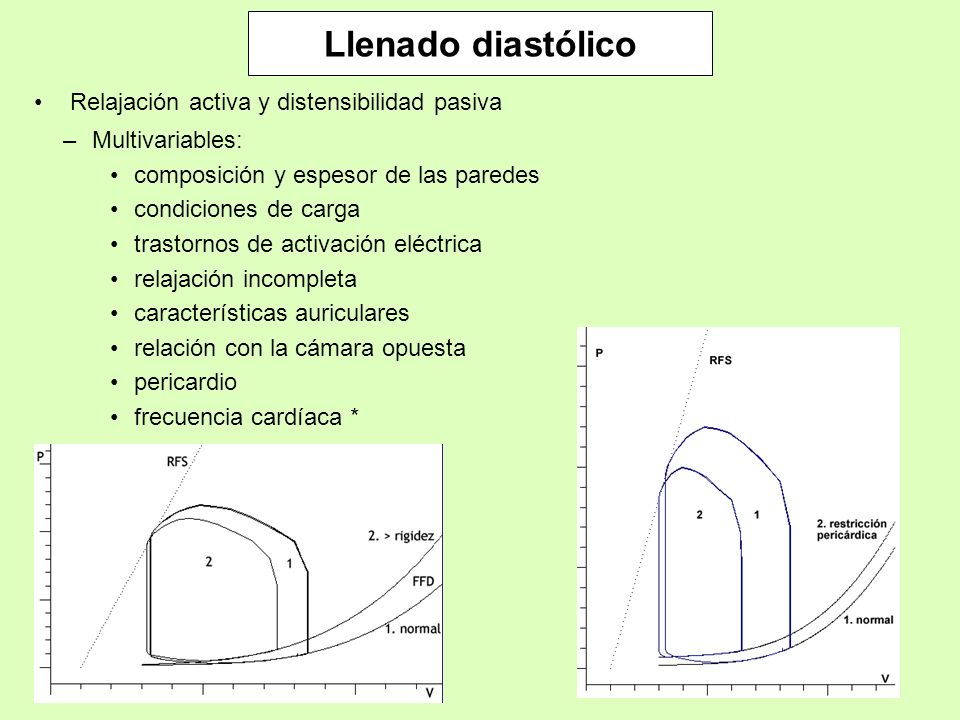

56 Llenado diastólico Relajación activa y distensibilidad pasiva
Multivariables: composición y espesor de las paredes condiciones de carga trastornos de activación eléctrica relajación incompleta características auriculares relación con la cámara opuesta pericardio frecuencia cardíaca *

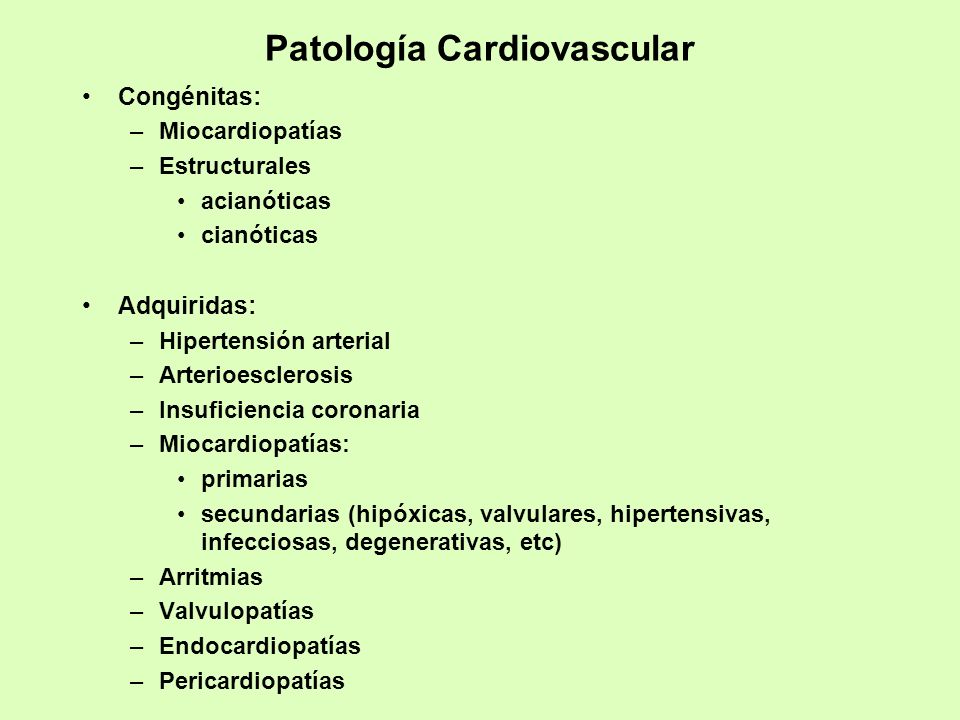

57 Patología Cardiovascular
Congénitas: Miocardiopatías Estructurales acianóticas cianóticas Adquiridas: Hipertensión arterial Arterioesclerosis Insuficiencia coronaria Miocardiopatías: primarias secundarias (hipóxicas, valvulares, hipertensivas, infecciosas, degenerativas, etc) Arritmias Valvulopatías Endocardiopatías Pericardiopatías

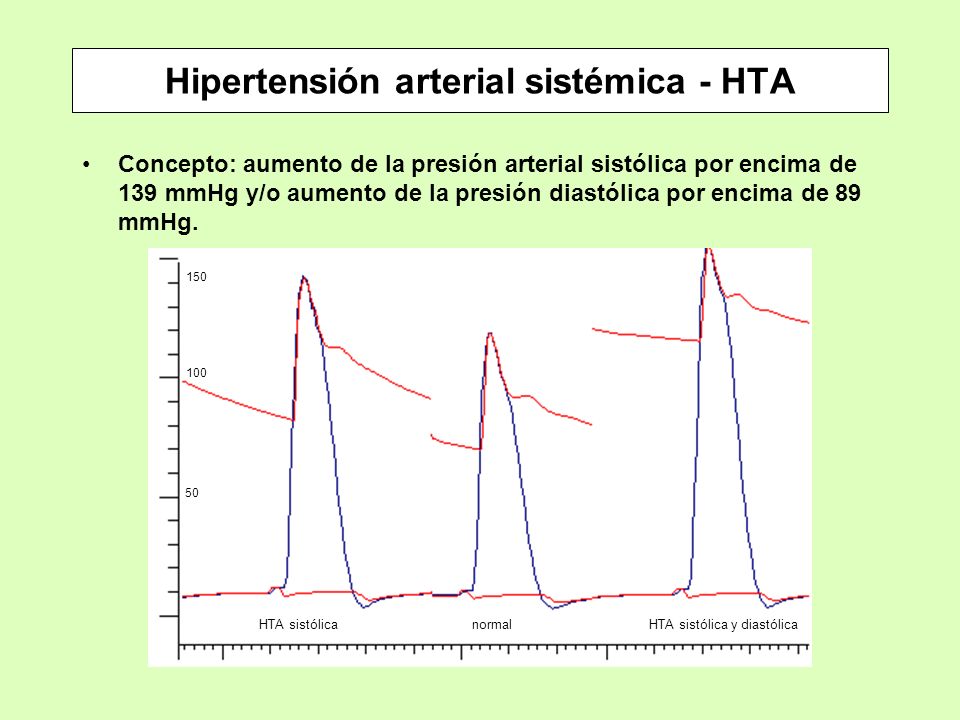

58 Hipertensión arterial sistémica - HTA
Concepto: aumento de la presión arterial sistólica por encima de 139 mmHg y/o aumento de la presión diastólica por encima de 89 mmHg. normal HTA sistólica HTA sistólica y diastólica 50 100 150

59 Hipertensión arterial sistémica Aspectos epidemiológicos y clínicos
Prevalencia: 40% de la población adulta Diagnóstico: 50% de los hipertensos conoce que sufre hipertensión Tratamiento: del 50% diagnosticado, la mitad se trata (25% del total) del 25% que se trata, la mitad lo hace adecuadamente (12,5% del total) Comentario: sólo el 12,5% de la población con hipertensión arterial se trata en forma adecuada.

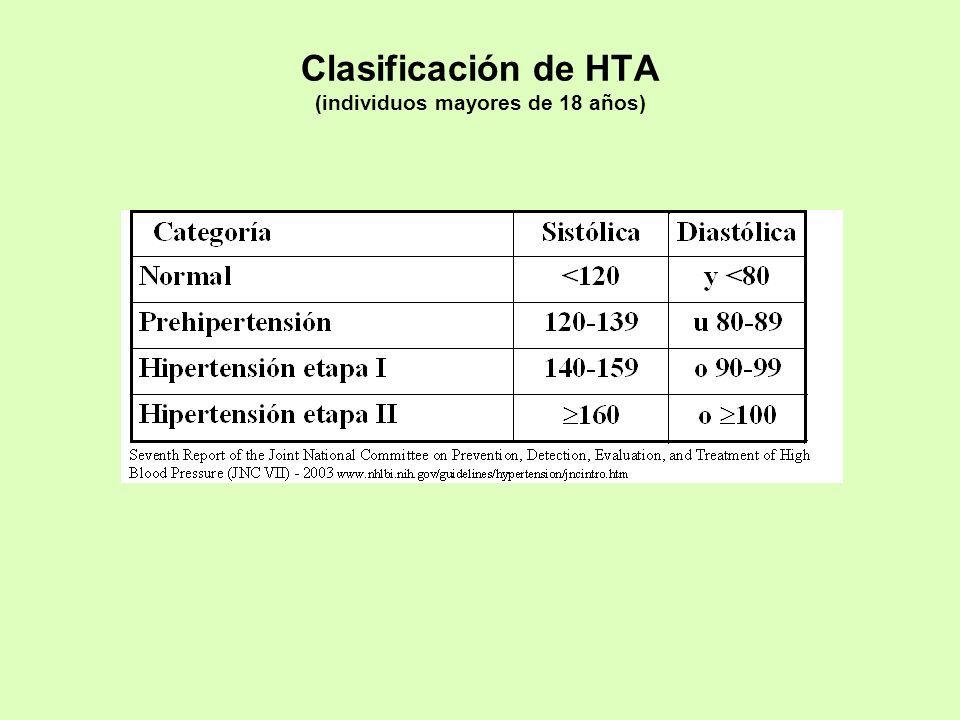

60 Clasificación de HTA (individuos mayores de 18 años)

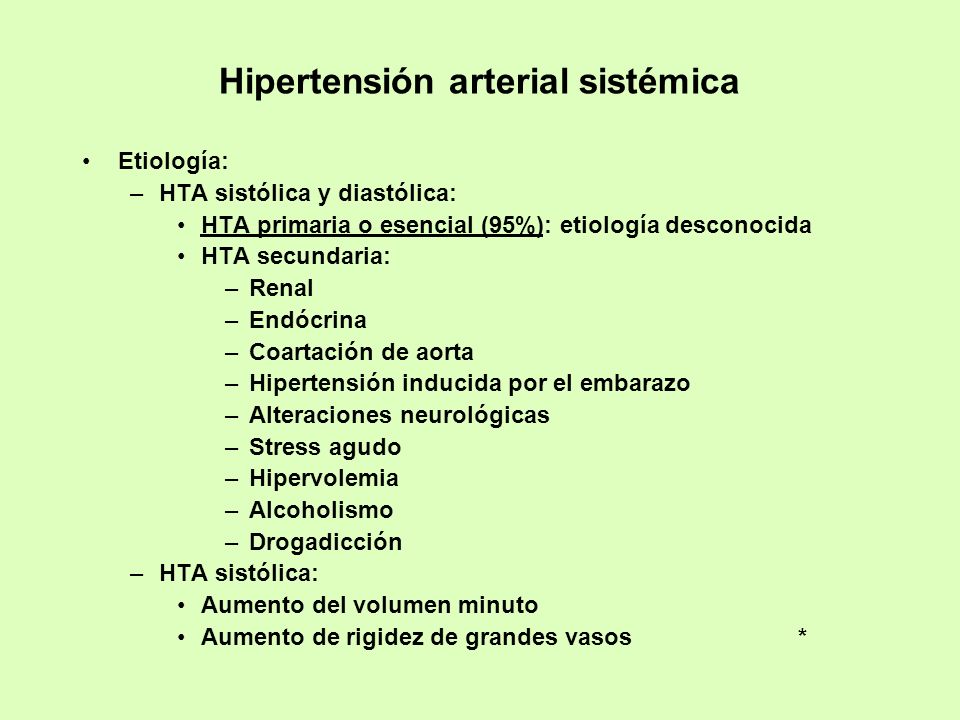

61 Hipertensión arterial sistémica
Etiología: HTA sistólica y diastólica: HTA primaria o esencial (95%): etiología desconocida HTA secundaria: Renal Endócrina Coartación de aorta Hipertensión inducida por el embarazo Alteraciones neurológicas Stress agudo Hipervolemia Alcoholismo Drogadicción HTA sistólica: Aumento del volumen minuto Aumento de rigidez de grandes vasos *

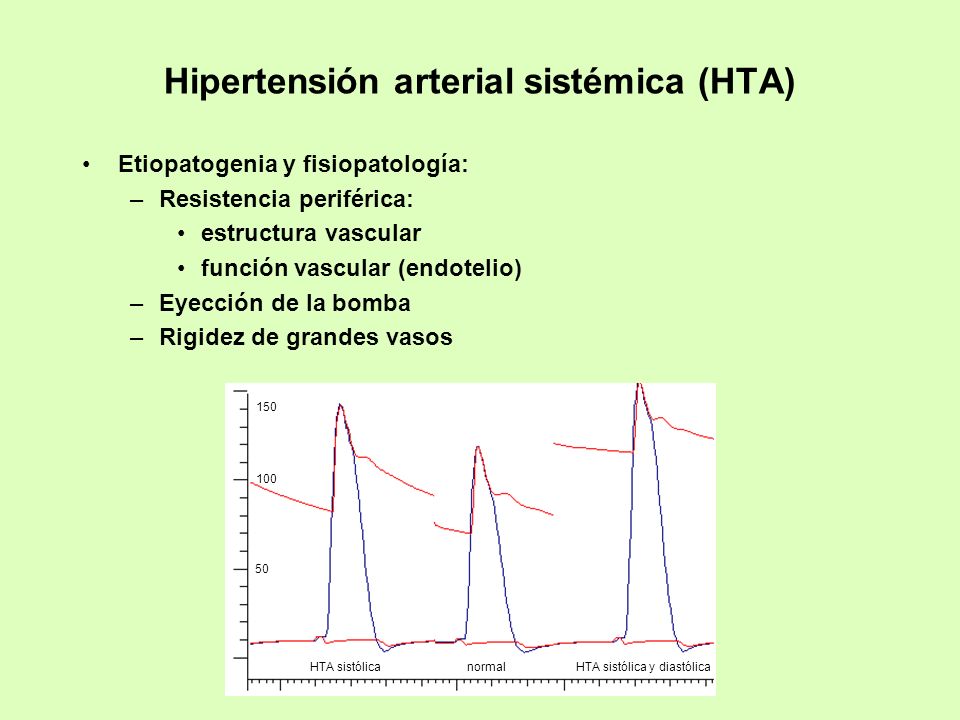

62 Hipertensión arterial sistémica (HTA)
Etiopatogenia y fisiopatología: Resistencia periférica: estructura vascular función vascular (endotelio) Eyección de la bomba Rigidez de grandes vasos normal HTA sistólica HTA sistólica y diastólica 50 100 150

63 Flujo sanguíneo tisular
Tono vasomotor tisular Presión arterial Resistencia periférica Volumen minuto Volumen eyectado Frecuencia cardíaca

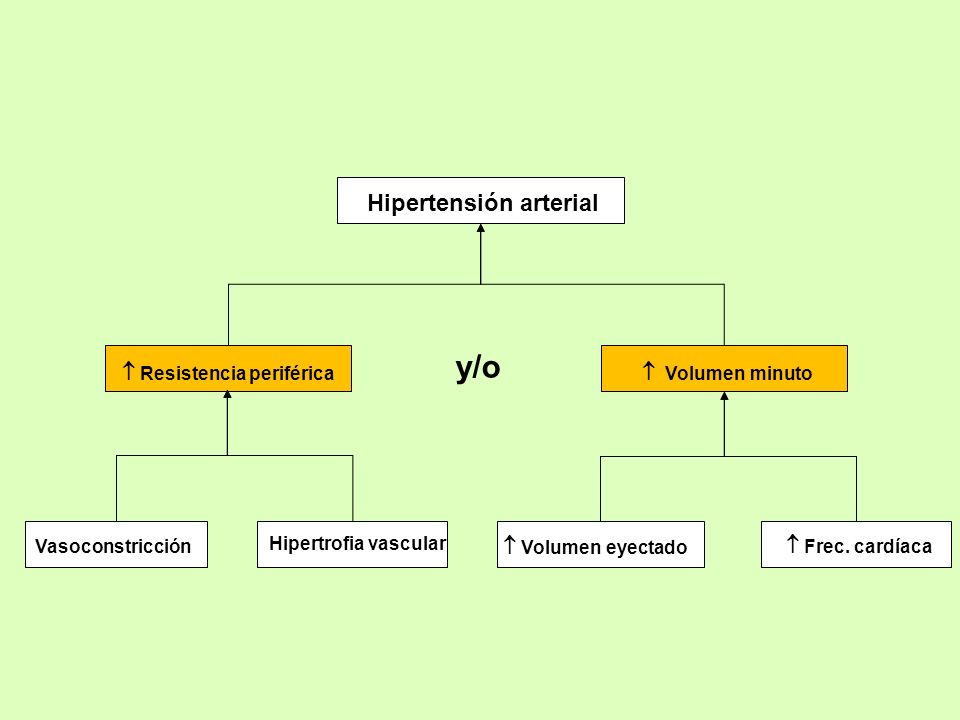

64 Hipertensión arterial
y/o  Resistencia periférica  Volumen minuto Vasoconstricción Hipertrofia vascular  Volumen eyectado  Frec. cardíaca

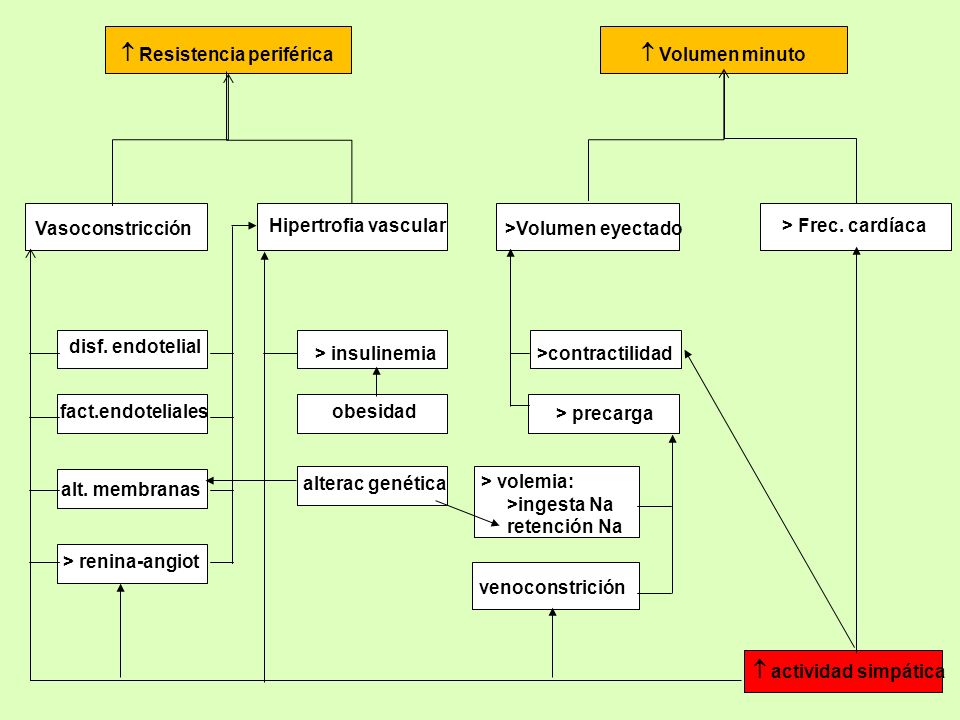

65  Resistencia periférica  Volumen minuto
> Frec. cardíaca >Volumen eyectado Hipertrofia vascular Vasoconstricción disf. endotelial obesidad > precarga >contractilidad > volemia: >ingesta Na retención Na  actividad simpática > insulinemia fact.endoteliales alt. membranas > renina-angiot venoconstrición alterac genética

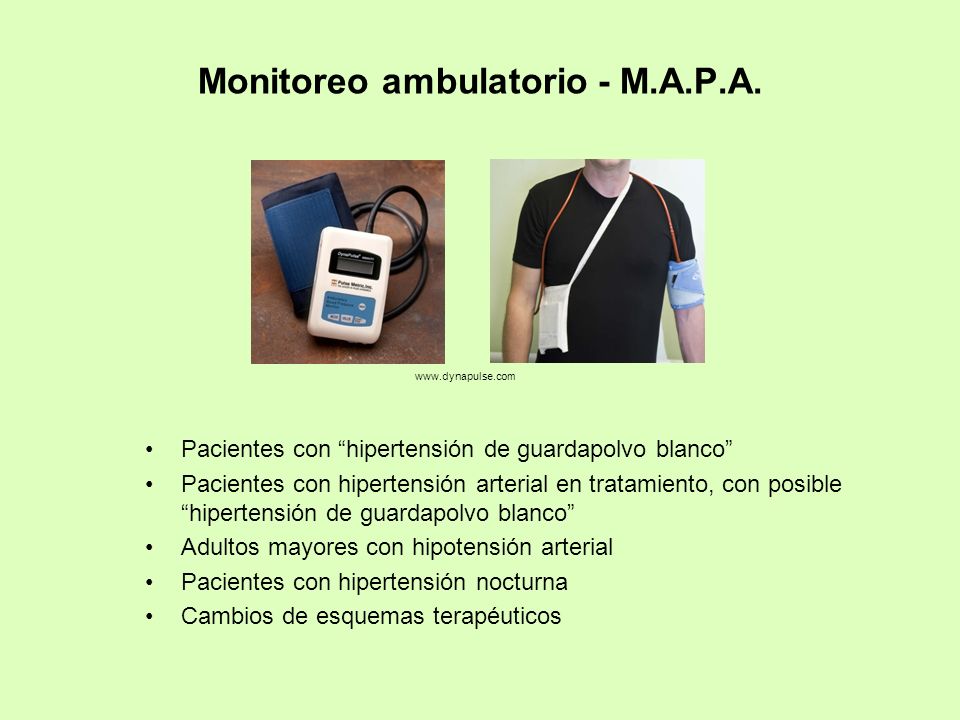

66 Monitoreo ambulatorio - M.A.P.A.
Pacientes con “hipertensión de guardapolvo blanco” Pacientes con hipertensión arterial en tratamiento, con posible “hipertensión de guardapolvo blanco” Adultos mayores con hipotensión arterial Pacientes con hipertensión nocturna Cambios de esquemas terapéuticos

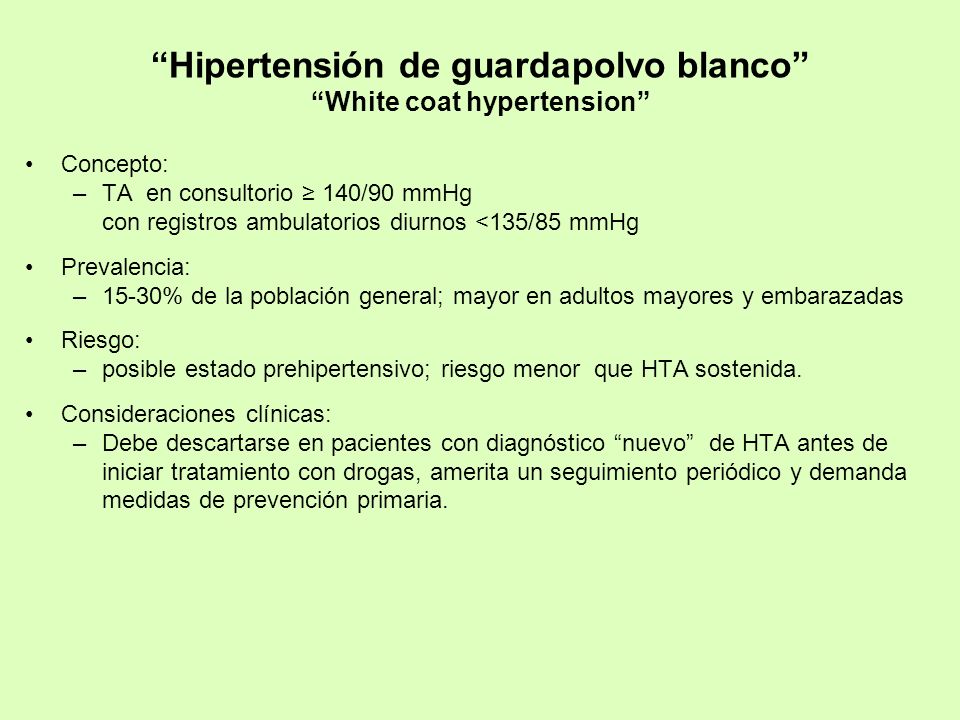

67 “Hipertensión de guardapolvo blanco” “White coat hypertension”
Concepto: TA en consultorio ≥ 140/90 mmHg con registros ambulatorios diurnos <135/85 mmHg Prevalencia: 15-30% de la población general; mayor en adultos mayores y embarazadas Riesgo: posible estado prehipertensivo; riesgo menor que HTA sostenida. Consideraciones clínicas: Debe descartarse en pacientes con diagnóstico “nuevo” de HTA antes de iniciar tratamiento con drogas, amerita un seguimiento periódico y demanda medidas de prevención primaria.

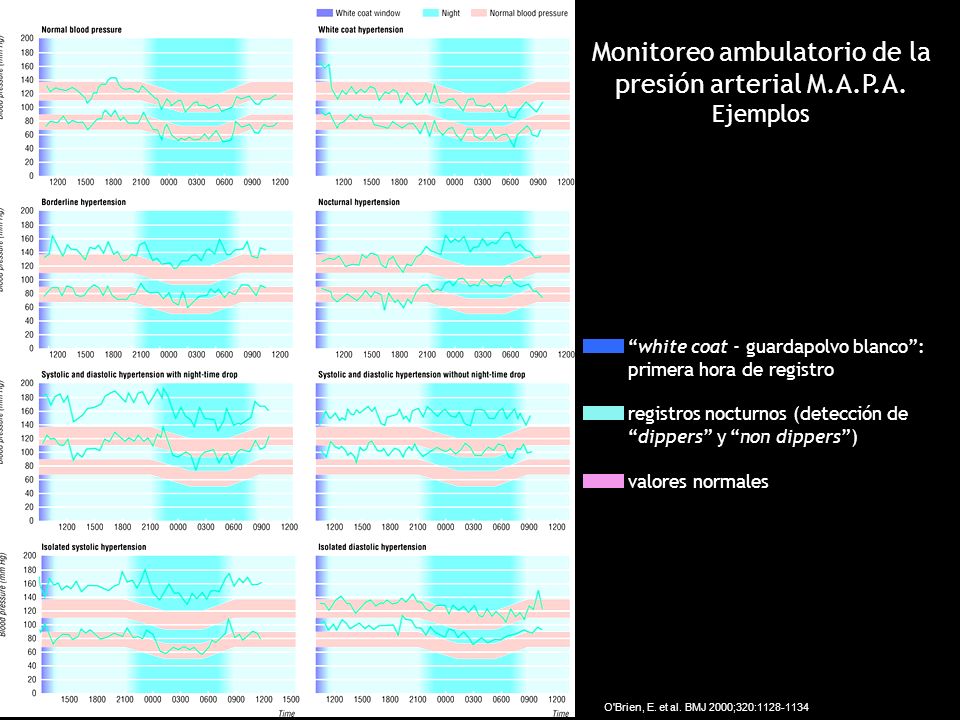

68 Monitoreo ambulatorio de la presión arterial M.A.P.A. Ejemplos
“white coat - guardapolvo blanco”: primera hora de registro registros nocturnos (detección de “dippers” y “non dippers”) valores normales O'Brien, E. et al. BMJ 2000;320:

69 Complicaciones de la HTA
Vasculares: arterioesclerosis: coronaria cervical y cerebral aórtica renal arterias periféricas hemorragia cerebral disección aórtica Renales: insuficiencia renal Cerebrales: accidentes cerebro-vasculares (ACV) Cardíacas *

70 Complicaciones cardíacas de la HTA
insuficiencia diastólica arritmias ventriculares hipertrofia del VI isquemia relativa insuficiencia sistólica dilatación del VI Dr. Adrián D’Ovidio

71 Hipertensión arterial

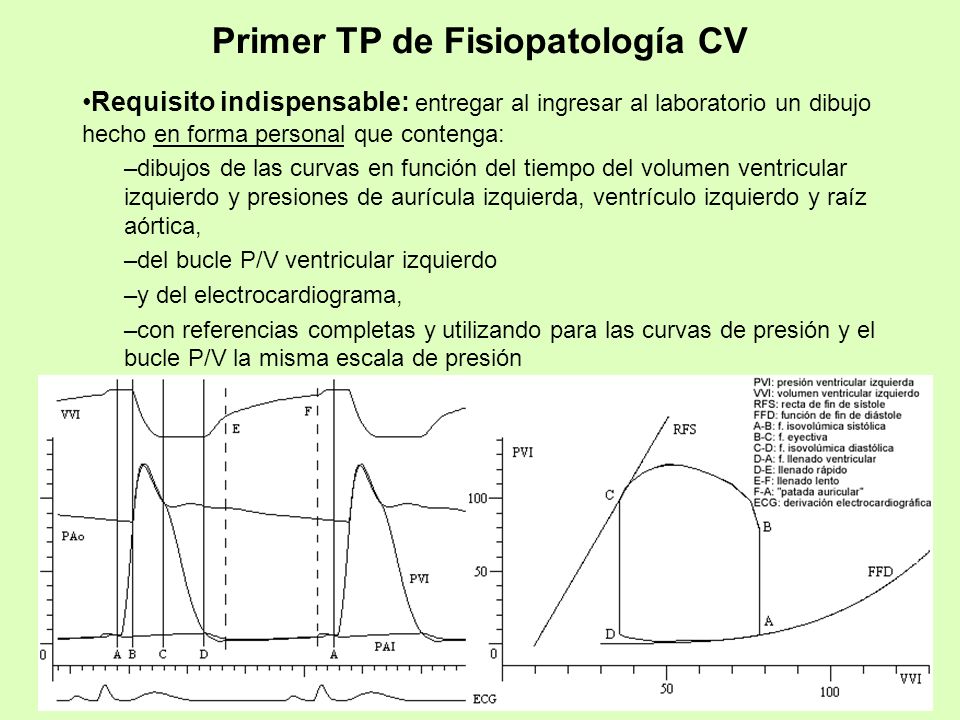

72 Primer TP de Fisiopatología CV
Requisito indispensable: entregar al ingresar al laboratorio un dibujo hecho en forma personal que contenga: dibujos de las curvas en función del tiempo del volumen ventricular izquierdo y presiones de aurícula izquierda, ventrículo izquierdo y raíz aórtica, del bucle P/V ventricular izquierdo y del electrocardiograma, con referencias completas y utilizando para las curvas de presión y el bucle P/V la misma escala de presión

73
