SR: Planos SR_6 Prof. José Juan Aliaga Maraver Expresión gráfica
2
Plano: Proyección cónica Un plano en proyección cónica queda determinado por su intersección f con el plano de proyección y su recta límite l fl V V’’ f La recta límite l de un plano es la intersección de un plano paralelo que contenga al centro de proyección V. V Al proyectar desde un punto V, las direcciones o puntos impropios de un plano, se obtiene un plano paralelo
3
Plano: Proyección cilíndrica Un plano en proyección cilíndrica queda determinado por la proyección de dos de sus rectas, o una recta y un punto Son especialmente útiles sus intersecciones con los planos de proyección (Frontal f, horizontal h, perfil p). f f h V Al proyectar desde un punto impropio V , las direcciones o puntos impropios de un plano, se obtiene un plano paralelo f’’ f’=h’’ h’
4
Intersección con el plano de proyección (V) (P) P’’ (I)=I=I’’ P (r) r’’ r Una recta (r) y sus proyecciones sobre un mismo plano se cortan en un punto de dicho plano. s’’ (s) s e
5
6
Intersección con : Recta natural n
7
Determinar la frontal y la recta límite del plano determinado por la recta (r) y el punto (A) en proyección cónica SR_6P_01 Planos: Determinación Figura de análisis r’’r A=A’’ V’’
8
Completar las proyecciones de los puntos (P) y (Q) pertenecientes al plano determinado por la recta límite (l) y la frontal (f) de intersección con el plano de proyección SR_6P_02 Planos: Determinación f ’’ l Q V’’ P’’
9
Determinar las horizontales, frontales y rectas de perfil del plano (ABC) SR_6P_03 Planos: Determinación Figura de análisis A B C
10

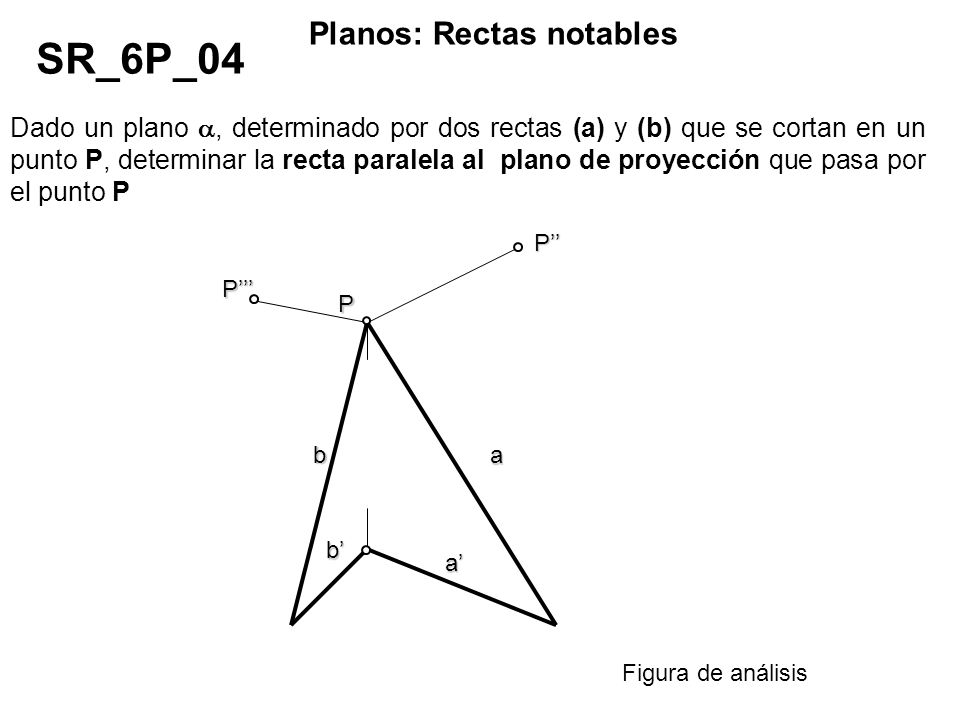

Dado un plano , determinado por dos rectas (a) y (b) que se cortan en un punto P, determinar la recta paralela al plano de proyección que pasa por el punto P SR_6P_04 Planos: Rectas notables Figura de análisis P b’ b P’’ a a’ P’’’
