SISTEMA DIÉDRICO El Plano. Ejercicio Nº 77 Determinar si los puntos A'-A'' y B'-B'' pertenecen a un plano α dado Datos el plano a y los puntos A'-A''

Presentaciones similares


Presentación del tema: "SISTEMA DIÉDRICO El Plano. Ejercicio Nº 77 Determinar si los puntos A'-A'' y B'-B'' pertenecen a un plano α dado Datos el plano a y los puntos A'-A''"— Transcripción de la presentación:

1 SISTEMA DIÉDRICO El Plano

2 Ejercicio Nº 77 Determinar si los puntos A'-A'' y B'-B'' pertenecen a un plano α dado Datos el plano a y los puntos A'-A'' y B'-B''.

3 1º Trazamos la frontal del plano r'-r'' por el punto A'-A'', por la proyección horizontal A' trazamos la paralela a la LT, r' por la traza Hr trazamos la perpendicular a LT donde corta a esta, la paralela r'' a α2 y vemos como era previsible que no pasa por A'' pues el punto que tiene sus proyecciones sobre las trazas homónimas del plano no pertenece al mismo, excepto que el plano sea de perfil.

4 2º Trazamos la frontal del plano s'-s'' por el punto B'-B'', por la proyección horizontal B' trazamos la paralela a la LT, s' por Hs trazamos la perpendicular a LT donde corta a esta, la paralela s'' a α2 si esta pasa por B'' como ocurre el punto pertenece al plano.

5 Ejercicio Nº 78 Dada la proyección horizontal A' de un punto situado en un plano α 1 - α 2, determinar la otra proyección A''. Datos el plano α y la proyección A'

6 1º Trazamos por A' la proyección r' de la recta r.

7 3º Determinamos las trazas Hr y Vr de la recta r y trazamos la otra proyección de r (r'').

8 4º Por A' trazamos una perpendicular a LT y donde corte a la proyección vertical de r (r'') estará situada la otra proyección de A (A'').

9 5º También se podría solucionar hallando la tercera proyección del plano. Trazamos una recta vertical cualquiera PV.

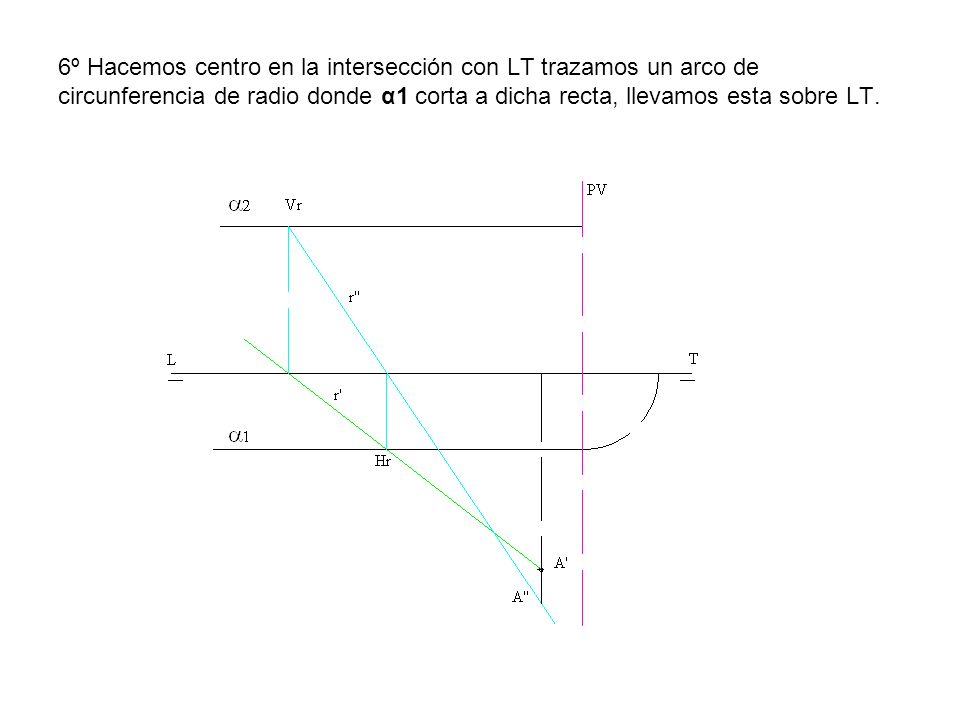

10 6º Hacemos centro en la intersección con LT trazamos un arco de circunferencia de radio donde α1 corta a dicha recta, llevamos esta sobre LT.

11 7º Trazamos α3.

12 8º Llevamos A' sobre PV y seguidamente trazamos el arco de circunferencia hasta LT.

13 9º Trazamos la perpendicular a LT hasta α3 y determinamos A''' y seguidamente A''.

14 Ejercicio Nº 79 Dado un plano por dos rectas r'-r'' y s'-s'' que se cortan, trazar por un punto A'-A'' de r'-r'' una horizontal del plano sin utilizar las trazas de este. Datos las recta r= r'-r''y s= s'-s'' y el punto A'-A''

15 1º Trazamos la horizontal t'' por A'' que corta a s'' en el punto B''.

16 2º Por B'' trazamos la perpendicular a LT que corta en B' a s'.

17 3º Unimos A' y B' y tenemos la otra proyección t' de la horizontal que queríamos trazar t'-t''.

18 Ejercicio Nº 80 Hallar las trazas de un plano, determinado por dos rectas r'-r'' y s'-s'' paralelas a la línea de tierra Datos las rectas r'-r'' y s'-s''.

19 1º Situamos dos puntos, uno sobre la recta r'-r'' punto A'-A'' y otro sobre la recta s'-s'' punto B'-B''.

20 2º Unimos las proyecciones homónimas de estos puntos A' con B' y A'' con B'' y obtenemos la recta t'-t'' que corta a las rectas dadas r'-r'' y s'-s''.

21 3º Hallamos las trazas de la recta t'-t'', Vt y Ht. Por estas tienen que pasar las trazas del plano que determinan las rectas r'-r'' y s'-s''.

22 4º Como r'-r'' y s'-s'' son paralelas a LT el plano solución tiene que ser también paralelo a LT. Por Vt y Ht trazamos α2 y α1 que son las trazas del plano buscado. También se podría determinar las trazas del plano hallando la tercera proyección

23 Ejercicio Nº 81 Trazar un plano perpendicular al vertical de proyección, que pase por la recta r'-r'' dada. Datos las recta r= r'-r''

24 1º El plano resultante al ser perpendicular al Plano vertical de proyección tiene que tener su traza horizontal α 1 perpendicular a LT. 2º Hallamos las trazas de la recta Vr y Hr

25 3º Por la traza horizontal Hr trazamos una perpendicular a LT y esta es la traza horizontal α 1, del plano buscado.

26 3º La otra traza tiene que coincidir con r'' al ser un plano proyectante vertical, y todos los elementos del plano se proyectan sobre la traza vertical α 2. También vemos que si unimos la traza vertical Vr con el punto de corte de la traza horizontal α 1, con la LT, obtenemos la misma solución.

27 Ejercicio Nº 82 Hallar las trazas de un plano, conociendo sus intersecciones r'-r'' y s'-s'' con los bisectores. Datos: las rectas r'-r'' y s'-s''.

28 1º La intersección de un plano cualquiera α con los planos bisectores son rectas de este plano α, en este caso r=r'-r'' y s=s'-s'' basta por lo tanto, trazar otra recta cualquiera que corte a las dos dadas r=r'-r'' y s=s'-s'' y hallar sus trazas, pues tenemos que tener presente que las trazas de r y s coinciden todas en el punto I'-I'' y por lo tanto no podemos trazar el plano solicitado.

29 2º Situamos un punto B'-B'' sobre r'-r'', en nuestro caso vamos a trazar una recta frontal, pero podría ser otra recta cualquiera, por B' trazamos t', paralela a LT que nos determina el punto A'-A'' sobre la recta s'-s''.

30 3º Unimos las proyecciones A'' y con B'' y obtenemos la proyección vertical t'' de la recta frontal buscada.

31 4º Hallamos la traza de la recta t'-t'', Ht. Unimos Ht con la intersección I'-I'' y obtenemos la traza horizontal α 1 del plano buscado.

32 5º Al ser t'-t'' una frontal del plano buscado la traza vertical α 2 tiene que ser paralela a t'' y pasar por I'-I'', por lo tanto por el punto I'-I'' trazamos una paralela a t'' y obtenemos la traza vertical α 2 del plano buscado.

33 Ejercicio Nº 83 Determinar las trazas de un plano, determinado por dos rectas r=r'-r'' y s=s'- s'', cuyas trazas se encuentran fuera de los limites del dibujo.

34 1º Un plano queda determinado por dos rectas que se cortan, dos rectas paralelas, un punto y una recta y tres puntos no alineados. En nuestro caso se cortan en el punto I'-I''. 2º Trazamos una recta cualquiera t'-t'' que corte a las rectas dadas, desde un punto A'- A'' de s'-s'' y otro B'-B'' de r'-r'', los unimos y tenemos la recta t'-t'' que corta a las anteriores en los punto A y B.

35 3º Hallamos las trazas de esta recta t'-t'', Vt-Ht, por las cuales tienen que pasar las trazas α1-α2, del plano solicitado.

36 4º Se repite el procedimiento con otra recta cualquiera v'-v'' que corte a las rectas dadas en los puntos C'-C'' y D'-D'' y hallamos las trazas Vv- Hv.

37 5º Unimos las trazas homónimas Vt y Vv y obtenemos la traza α2, si unimos las otras dos Ht y Hv obtenemos la otra traza buscada α1. 6º Lo que hemos hecho es utilizar dos rectas cualquiera t'-t'' y v'-v'' que pertenecen al plano solicitado por lo cual sus trazas se encuentran sobre las trazas homónimas del plano (todas las trazas del plano cumplen esta condición)

38 Ejercicio Nº 84 Hallar las trazas de un plano, conociendo su línea de máxima pendiente m'-m'' si las trazas no se encuentran en los límites del dibujo. Datos: la recta m'-m''.

39 1º Por un punto cualquiera A'-A'' de la recta m'-m'', trazamos una horizontal del plano buscado h'-h'', la proyección horizontal h' tiene que ser perpendicular a m' pues la traza horizontal del plano que buscamos α tiene que ser perpendicular a m'. Hallamos la traza vertical Vh.

40 2º Por un punto cualquiera B'-B'' de h'-h'' trazamos una recta r'-r'' paralela a m'-m'' y hallamos sus trazas Vr y Hr, por las que tienen que pasar las trazas vertical y horizontal de plano α

41 3º Unimos Vh y Vr y tenemos la traza α2 del plano buscado, si unimos el punto de corte de α2 y la LT con la traza Hr obtenemos la traza horizontal α1 del plano que tendrá que ser perpendicular a m' y paralela a h'.

42 Ejercicio Nº 85 Hallar las trazas de un plano, que pase por la recta r=r'-r'' y corte al plano de perfil a1-a2 según la recta A'-B'-A''B''.

43 1º Hallamos las trazas de la recta r'-r'' por las que tiene que pasar el plano que queremos obtener.

44 2º Por el punto B'-B'' trazamos una horizontal de plano s'-s'' que corte a la recta r'-r''. Por B'' trazamos s'' paralela a LT que corta en C'' a r'', obtenemos C' sobre r'. Unimos B' con C' y tenemos la proyección horizontal s'.

45 3º Obtenemos la traza Vs de la recta s'-s''. Unimos Vs con Vr y obtenemos la traza vertical β2 del plano.

46 4º Unimos el punto de corte de β2 y LT con la traza Hr y obtenemos la traza horizontal β1 del plano.

47 5 º La traza horizontal β1 tiene que ser paralela a s'. 6º Para que tenga solución el problema es necesario que las rectas se corten, para comprobarlo trazamos por A'-A'' otra horizontal de plano y comprobamos si esta corta a la recta r'-r''.

48 Ejercicio Nº 86 Hallar las trazas de un plano, conociendo sus trazas verticales α2 y β2 que son paralelas a la línea de tierra, conociendo las proyecciones A'-A'' de un punto de la intersección de ambos. Datos: las trazas α2 y β2 y el punto A'-A''.

49 1º Por el punto A'-A'' trazamos la recta r'-r'', y la recta h'-h'', las proyecciones verticales de estas rectas están confundidas pero pueden ser otras rectas cualesquiera, que cortan al las trazas de los planos dados α2 y β2.

50 2º Por los puntos de intersección Vr y Vh trazamos perpendiculares a LT.

51 3º Unimos los puntos de corte con la LT con la proyección horizontal A' y tenemos las proyecciones horizontales de las rectas determinamos las trazas horizontales Hr y Hh y tenemos las trazas de la recta.

52 4º Por Hr y Hh trazamos paralelas a la LT y obtenemos α1 y β1 que tienen que ser paralelas a LT al ser también paralelas α2 y β2.

53 5º Otra forma de solución seria hallar la tercera proyección.

54 6º Otra forma de solución seria hallar la tercera proyección. Trazamos una recta PP perpendicular a LT, determinamos la tercera proyección de A=A'''.

55 7º Unimos los puntos de corte de α2 y β2 con A''' y obtenemos la tercera proyección de la trazas α3 y β3.

56 8º por el punto de corte de α3 y β3 con LT trazamos un arco de circunferencia y hallamos α1 y β1.

57 Ejercicio Nº 87 Hallar las partes vistas y ocultas del triángulo ABC determinado por tres puntos A, B y C situados en el 1º, 3º, y 2º diedro respectivamente. En la figura podemos ver el ejercicio en el espacio

58 Datos los puntos A-A, B-B y C-C.

59 1º Unimos los puntos y obtenemos las rectas r-r, s-s y t-t.

60 1º La parte vista de la recta r=r'-r'' es el segmento A-Vr limitado por la traza vertical Vr que es vista por encontrarse en el 1º diedro. Lo mismo en la recta s=s'-s'' la parte vista es el segmento A- Hs que se encuentra también en el 1º diedro. El lado t=t'-t'' se encuentra en el 2º y 3º diedro por lo tanto no es visto ningún tramo.

61 2º Por otro lado el plano que determina el triangulo es el plano α1-α2 la traza horizontal queda determinada por Hs y Ht y la traza vertical por Vr y el punto de corte de α1 con LT.

62 3º Las trazas α1 y α2 junto con LT nos determina las partes vistas y ocultas del triángulo.

63 Ejercicio Nº 88 Dado un punto A'-A'' del extremo de un segmento de longitud l=20mm. situado en un plano α, hallar la proyección del otro extremo conociendo la longitud d=15mm. de su proyección horizontal.

64 1º Si l es la longitud del segmento y d la de su proyección horizontal, podemos conocer la diferencia de cota, construyendo un triángulo rectángulo de hipotenusa l y cateto d, siendo el otro cateto h la diferencia de cota.

65 2º Trazamos los planos horizontales β2 y γ2 a una distancia h de la proyección vertical A'', en el que tienen que estar los extremos de los segmentos.

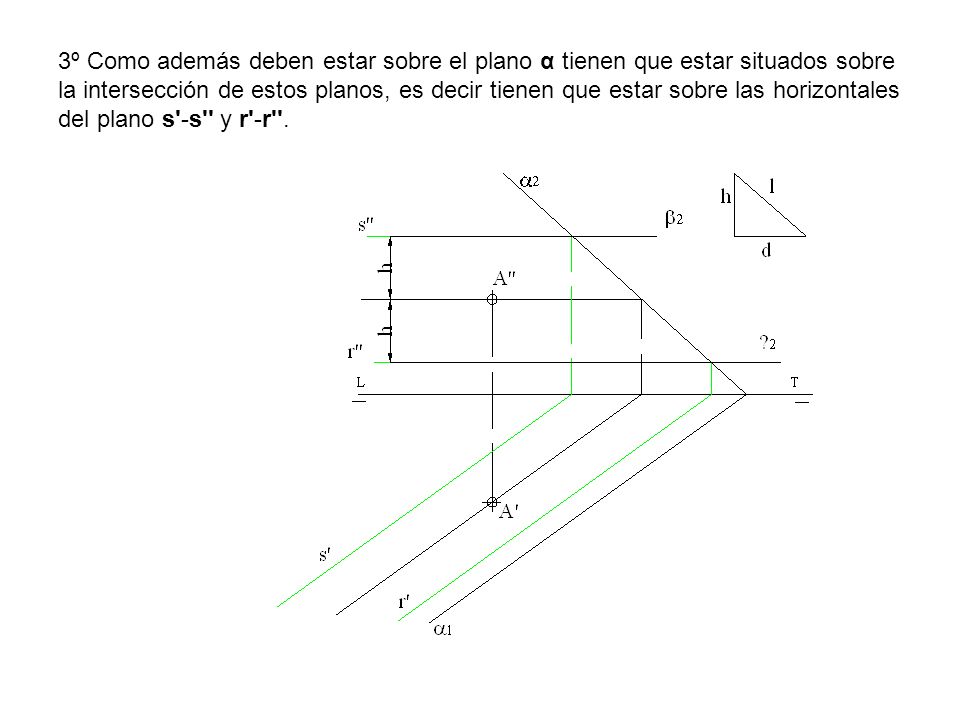

66 3º Como además deben estar sobre el plano α tienen que estar situados sobre la intersección de estos planos, es decir tienen que estar sobre las horizontales del plano s'-s'' y r'-r''.

67 4º Con centro en A' trazamos una circunferencia de radio d que cortara a las horizontales de plano s'-s'' y r'-r'' en los punto B', C', D' y E' que son las proyecciones horizontales de los extremos del segmento buscado.

68 5º Determinamos las proyecciones verticales B'', C'', D'' y E'' y tenemos cuatro soluciones que cumplen las condiciones.

69 Ejercicio Nº 89 Hallar las trazas de una recta de perfil, dada por dos punto A'-A'' y B'-B'', sin utilizar los abatimientos. Datos: los puntos A'-A'' y B'-B''.

70 1º Basta trazar un plano cualquiera que pase por la recta dada y determinar sus trazas. 2º Utilizaremos unas frontales u horizontales de plano, en nuestro caso dos frontales cualesquiera de plano que pasen por los puntos dados y que sean paralelas entre si.

71 3º Determinamos las trazas Hr y Hs.

72 4º Unimos las trazas Hr y Hs y trazamos la traza del plano α1 donde corta a LT trazamos la traza vertical α2 paralela a, r'' y s''.

73 5º Donde las trazas α1y α2 cortan a h'-h'' son las trazas de la recta Vh y Hh.
