1 ESTEREOISOMEROS COFORMACIONALES ESTEREOISOMEROS CONFIGURACIONALES
CONTENIDO TIPOS DE ISOMERIA ESTEREOISOMEROS COFORMACIONALES ESTEREOISOMEROS CONFIGURACIONALES NOMENCLATURA DE ESTEREOISOMEROS

2 NOMENCLATURA DE ESTEREOISOMEROS
- PROYECCION DE FISCHER - SISTEMA D -L -REGLAS DE CAHN-INGOLD-PRELOG - OTROS SISTEMAS DE DESIGNACION

3 Ideado en 1891 por Emil Fischer, consiste en:

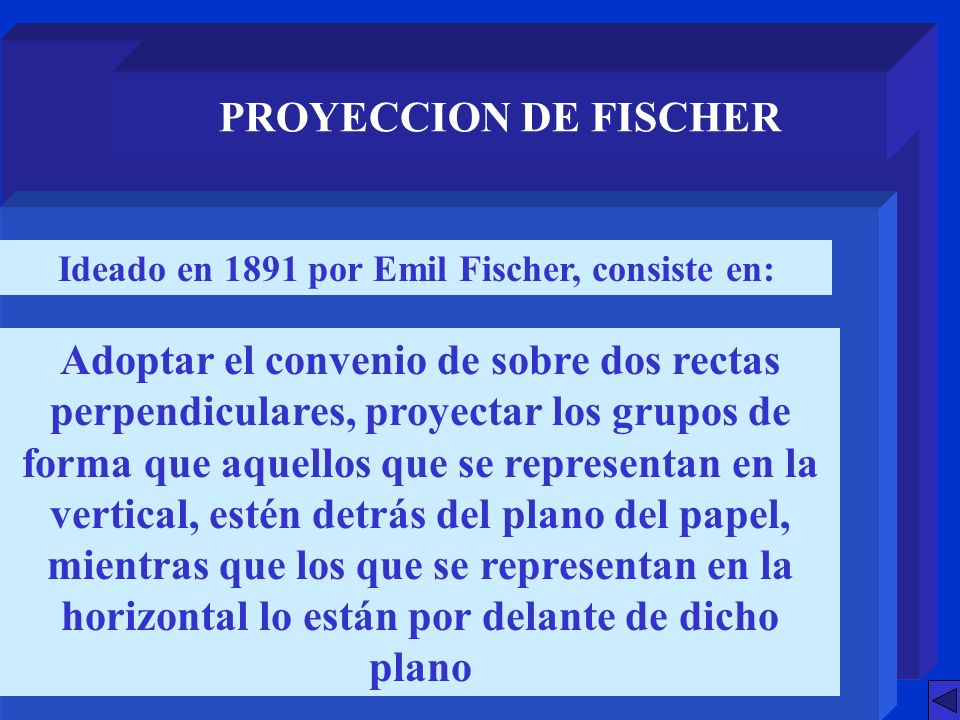

PROYECCION DE FISCHER Ideado en 1891 por Emil Fischer, consiste en: Adoptar el convenio de sobre dos rectas perpendiculares, proyectar los grupos de forma que aquellos que se representan en la vertical, estén detrás del plano del papel, mientras que los que se representan en la horizontal lo están por delante de dicho plano

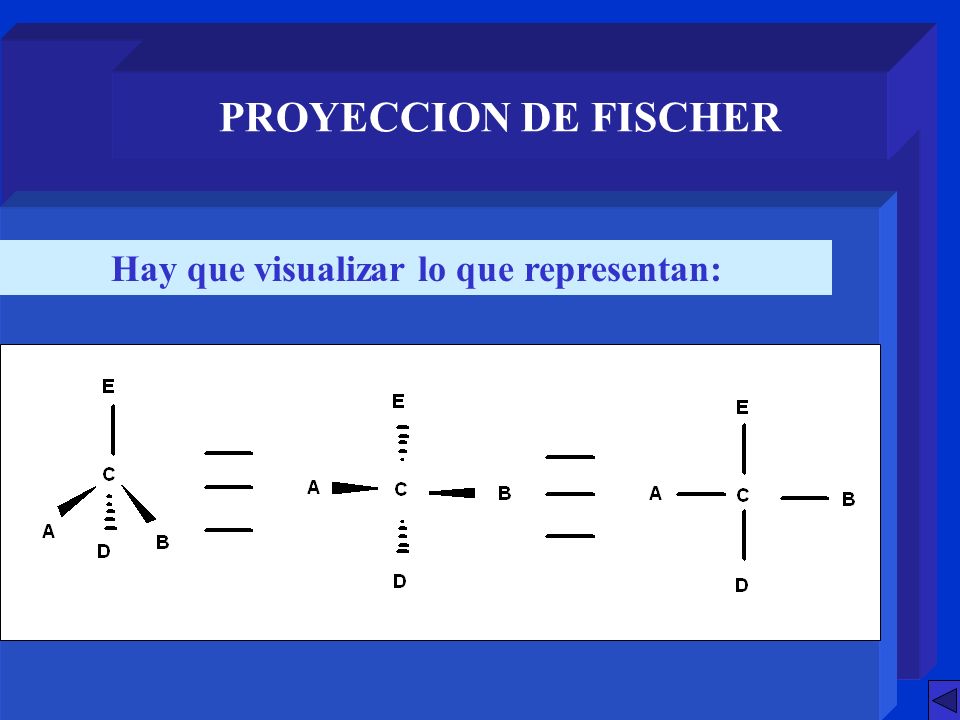

4 Hay que visualizar lo que representan:
PROYECCION DE FISCHER Hay que visualizar lo que representan:

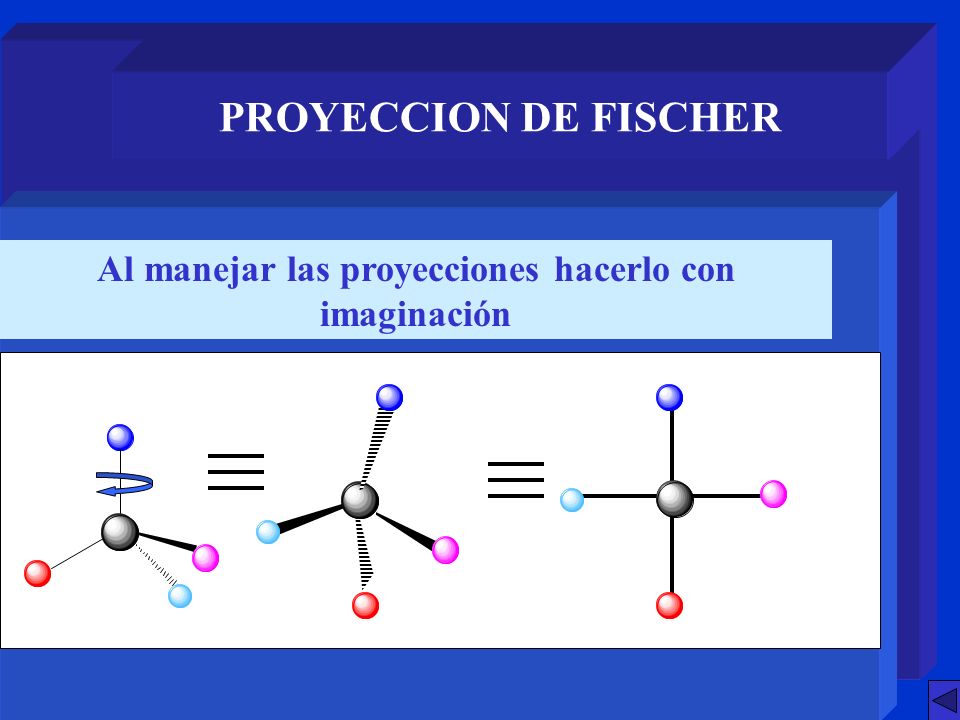

5 Al manejar las proyecciones hacerlo con imaginación
PROYECCION DE FISCHER Al manejar las proyecciones hacerlo con imaginación

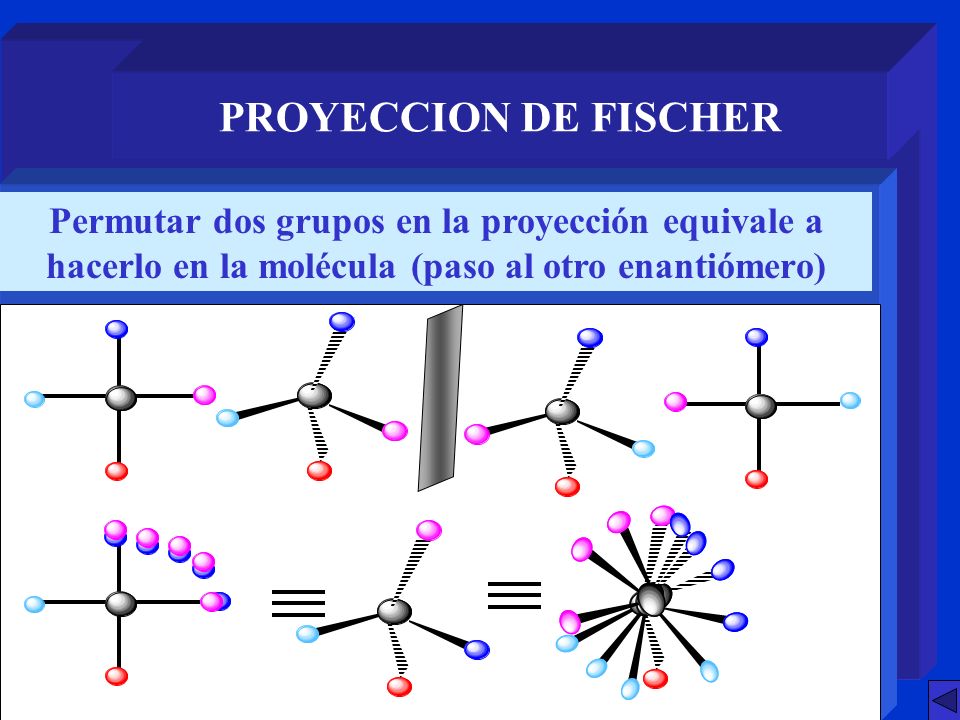

6 PROYECCION DE FISCHER Permutar dos grupos en la proyección equivale a hacerlo en la molécula (paso al otro enantiómero)

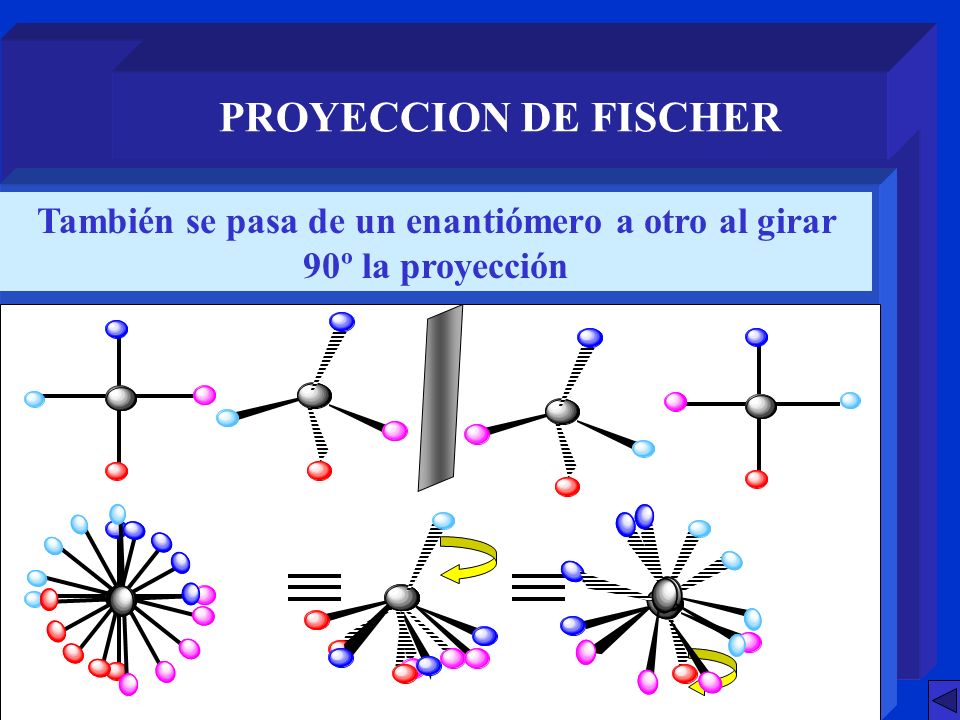

7 También se pasa de un enantiómero a otro al girar 90º la proyección
PROYECCION DE FISCHER También se pasa de un enantiómero a otro al girar 90º la proyección

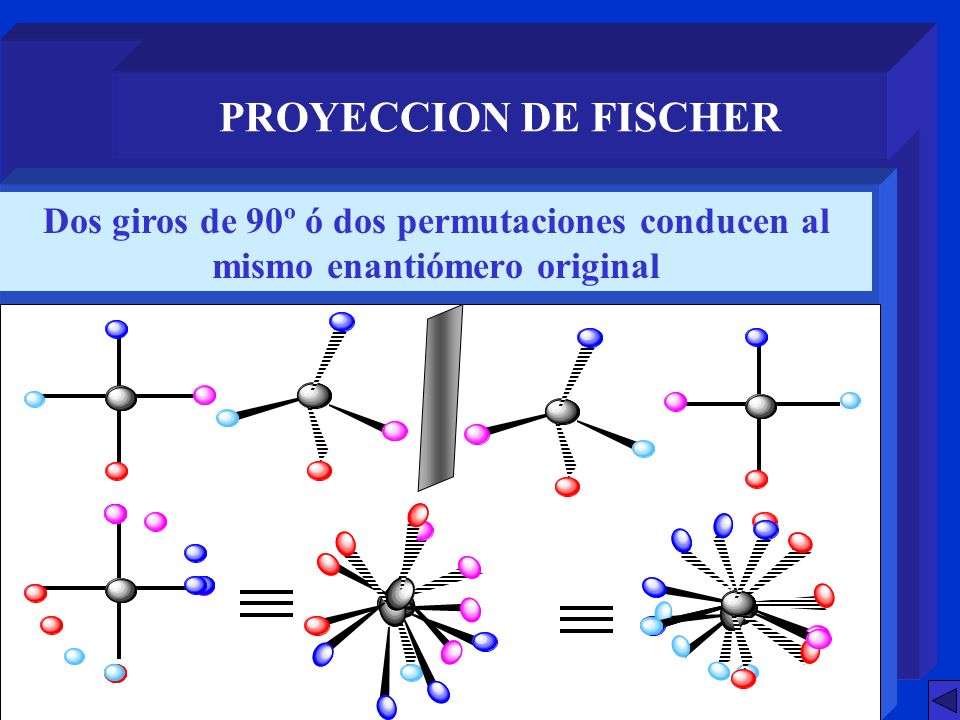

8 PROYECCION DE FISCHER Dos giros de 90º ó dos permutaciones conducen al mismo enantiómero original

9 PROYECCION DE FISCHER Dos giros de 90º ó dos permutaciones conducen al mismo enantiómero original

10 PROYECCION DE FISCHER Igualmente mantener un grupo fijo y girar los otros tres conduce al mismo enantiómero

11 NOMENCLATURA DE ESTEREOISOMEROS
- PROYECCION DE FISCHER - SISTEMA D -L -REGLAS DE CAHN-INGOLD-PRELOG - OTROS SISTEMAS DE DESIGNACION

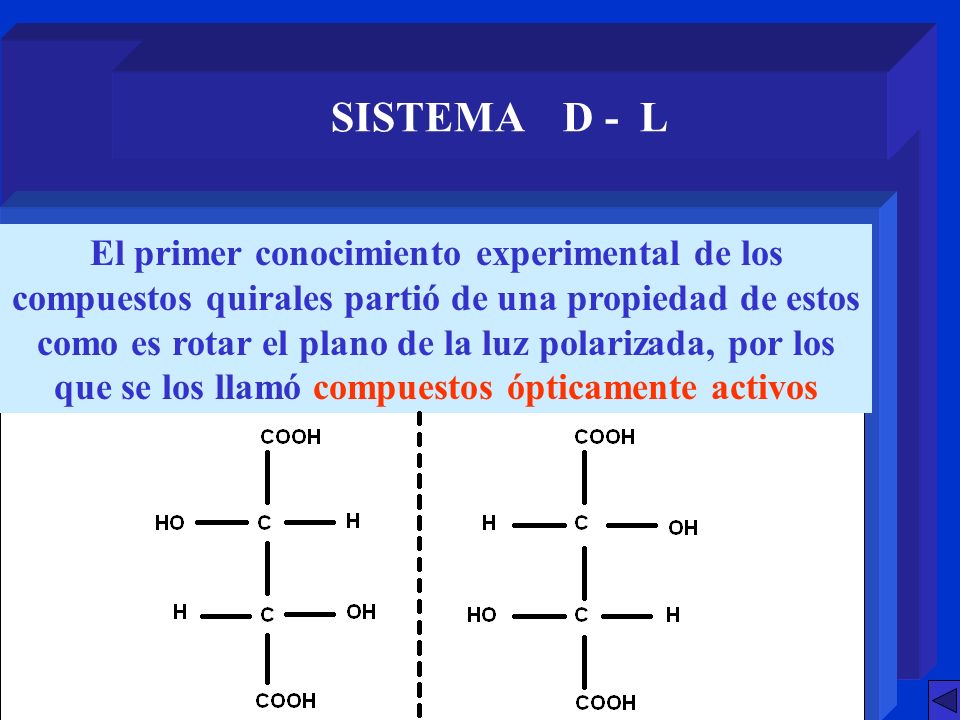

12 SISTEMA D - L El primer conocimiento experimental de los compuestos quirales partió de una propiedad de estos como es rotar el plano de la luz polarizada, por los que se los llamó compuestos ópticamente activos

13 SISTEMA D - L Pasteur separó los tartratos de sodio y amonio y comprobó que sus disoluciones desviaban la luz polarizada en el plano en sentidos contrarios

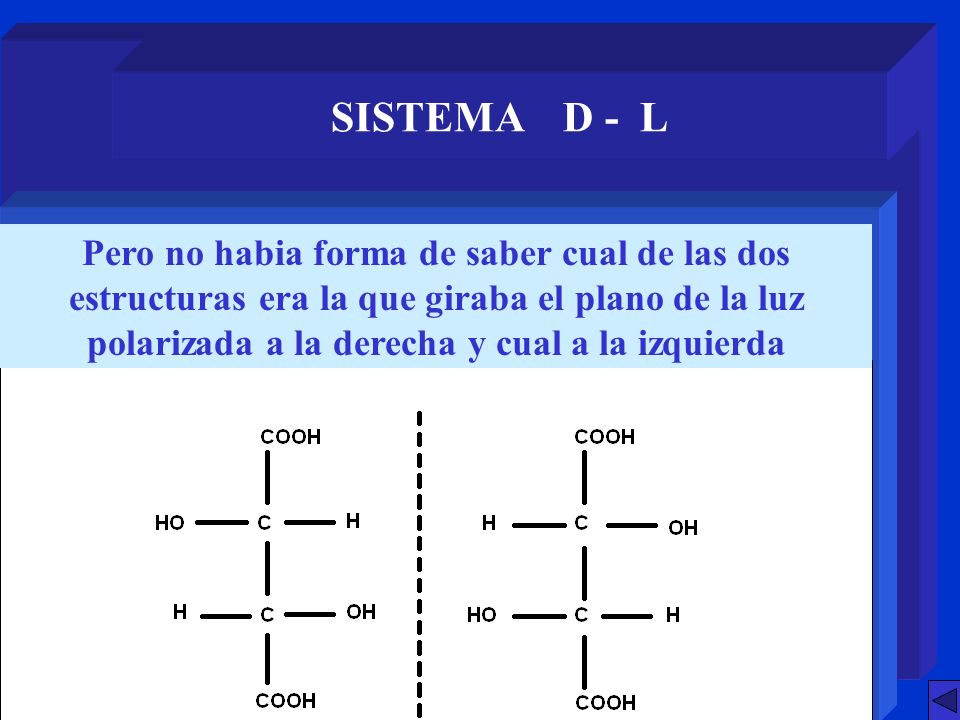

14 SISTEMA D - L Pero no habia forma de saber cual de las dos estructuras era la que giraba el plano de la luz polarizada a la derecha y cual a la izquierda

15 CONFIGURACIONES RELATIVAS

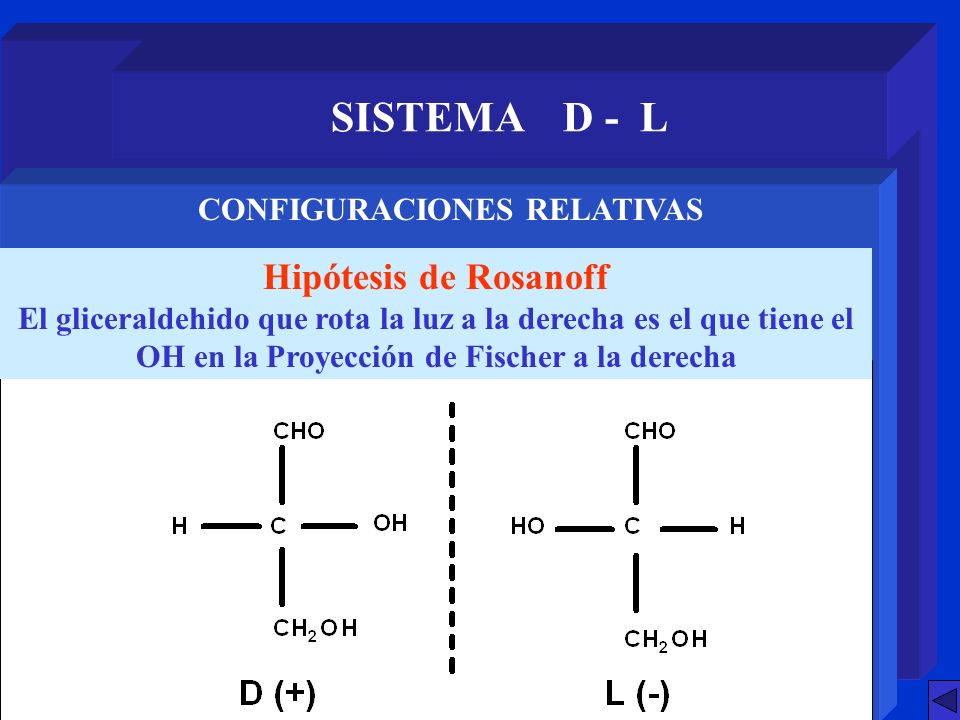

SISTEMA D - L CONFIGURACIONES RELATIVAS Hipótesis de Rosanoff El gliceraldehido que rota la luz a la derecha es el que tiene el OH en la Proyección de Fischer a la derecha

16 CONFIGURACIONES RELATIVAS
SISTEMA D - L CONFIGURACIONES RELATIVAS Partiendo de la hipótesis de Rosanoff y mediante reacciones que no afectasen al centro quiral, se fueron relacionando los compuestos quirales conocidos, unos con otros. El sistema D -L no estaba libre de fallos pués a veces según la ruta sintética por la que se relacionase se llegaba a que un mismo isómero fuese D ó L

17 CONFIGURACIONES ABSOLUTAS
SISTEMA D - L CONFIGURACIONES ABSOLUTAS Fue Bijvoet en quien comprobó mediante difracción de rayos X sobre cristales de tartrato de Rubidio y Sodio que la hipótesis de Rosanoff era correcta (Tenia un 50% de posibilidades y acertó) A partir de ese instante el sistema D - L representa estructuras verdaderas pero nos es un sistema cómodo de utilizar.

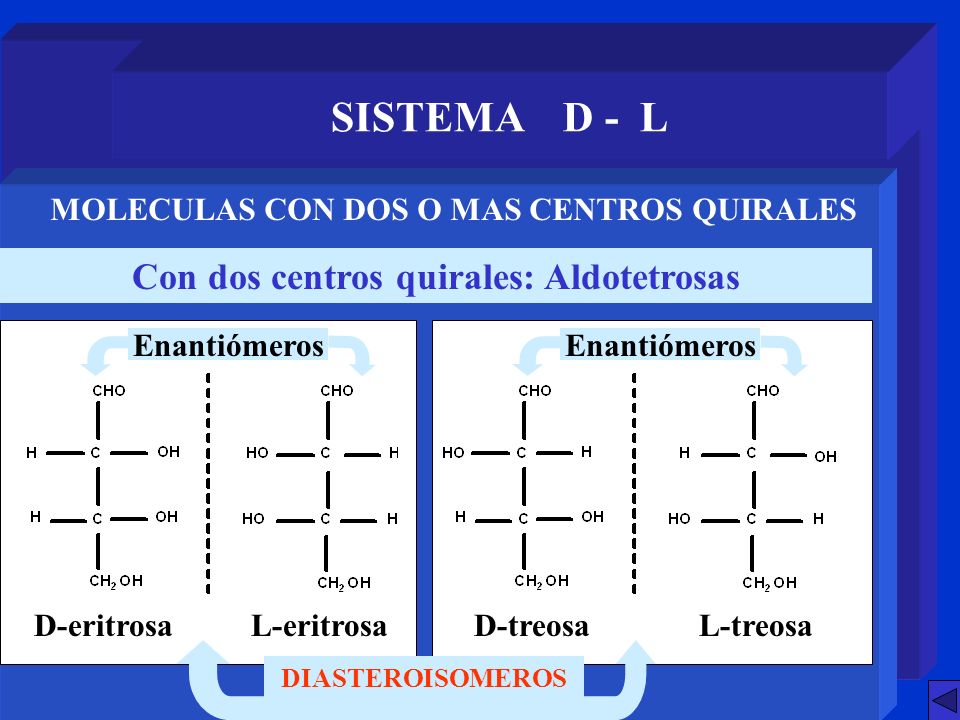

18 SISTEMA D - L Con dos centros quirales: Aldotetrosas
MOLECULAS CON DOS O MAS CENTROS QUIRALES Con dos centros quirales: Aldotetrosas Enantiómeros Enantiómeros D-eritrosa L-eritrosa D-treosa L-treosa DIASTEROISOMEROS

19 SISTEMA D - L Con dos centros quirales: Aldotetrosas
MOLECULAS CON DOS O MAS CENTROS QUIRALES Con dos centros quirales: Aldotetrosas D-gliceraldehido D-eritrosa L-eritrosa D-treosa L-treosa L-gliceraldehido

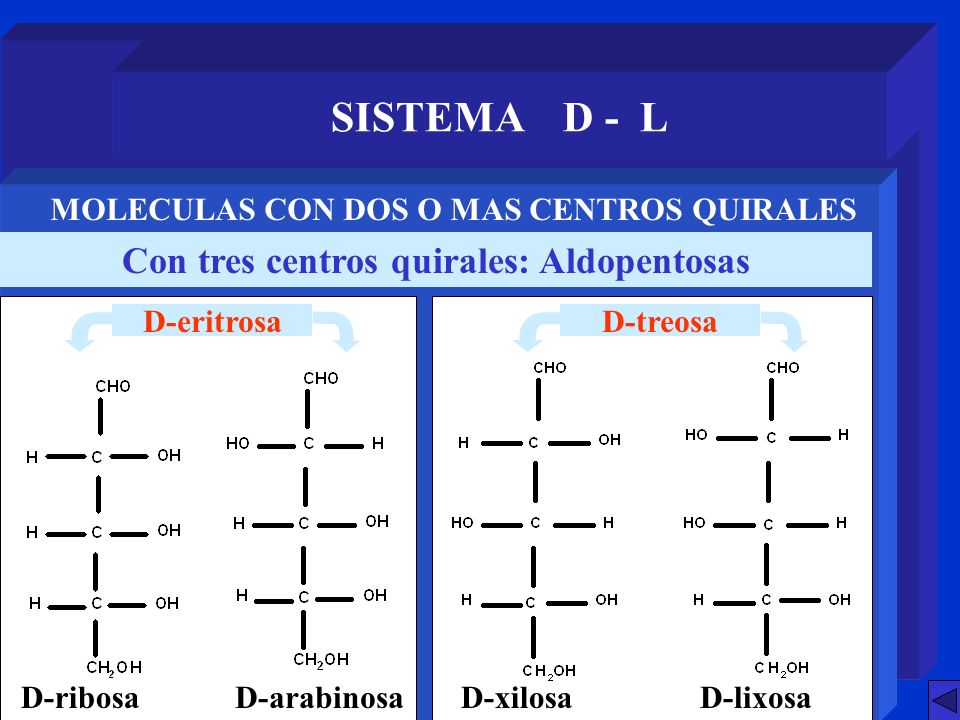

20 SISTEMA D - L Con tres centros quirales: Aldopentosas
MOLECULAS CON DOS O MAS CENTROS QUIRALES Con tres centros quirales: Aldopentosas D-eritrosa D-treosa D-ribosa D-arabinosa D-xilosa D-lixosa

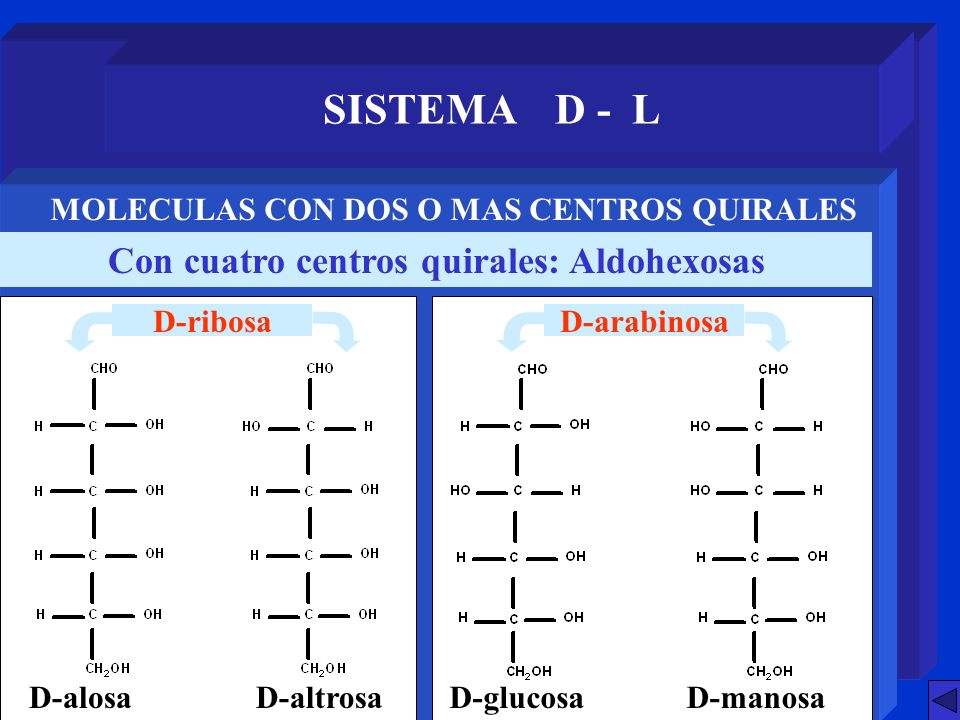

21 SISTEMA D - L Con cuatro centros quirales: Aldohexosas
MOLECULAS CON DOS O MAS CENTROS QUIRALES Con cuatro centros quirales: Aldohexosas D-ribosa D-arabinosa D-alosa D-altrosa D-glucosa D-manosa

22 SISTEMA D - L Con cuatro centros quirales: Aldohexosas

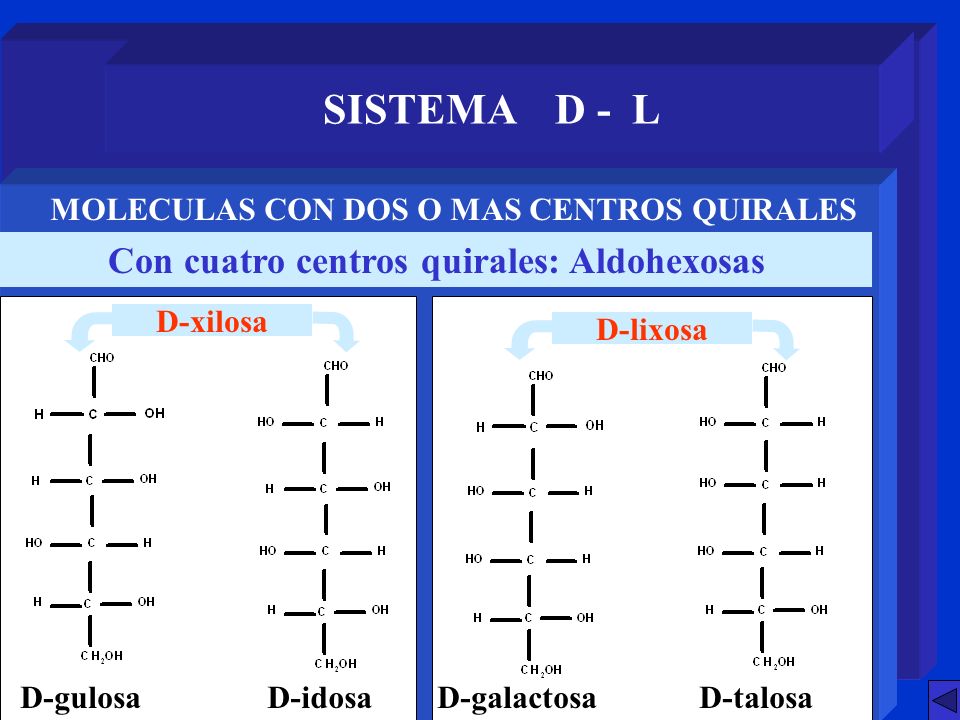

MOLECULAS CON DOS O MAS CENTROS QUIRALES Con cuatro centros quirales: Aldohexosas D-xilosa D-lixosa D-gulosa D-idosa D-galactosa D-talosa

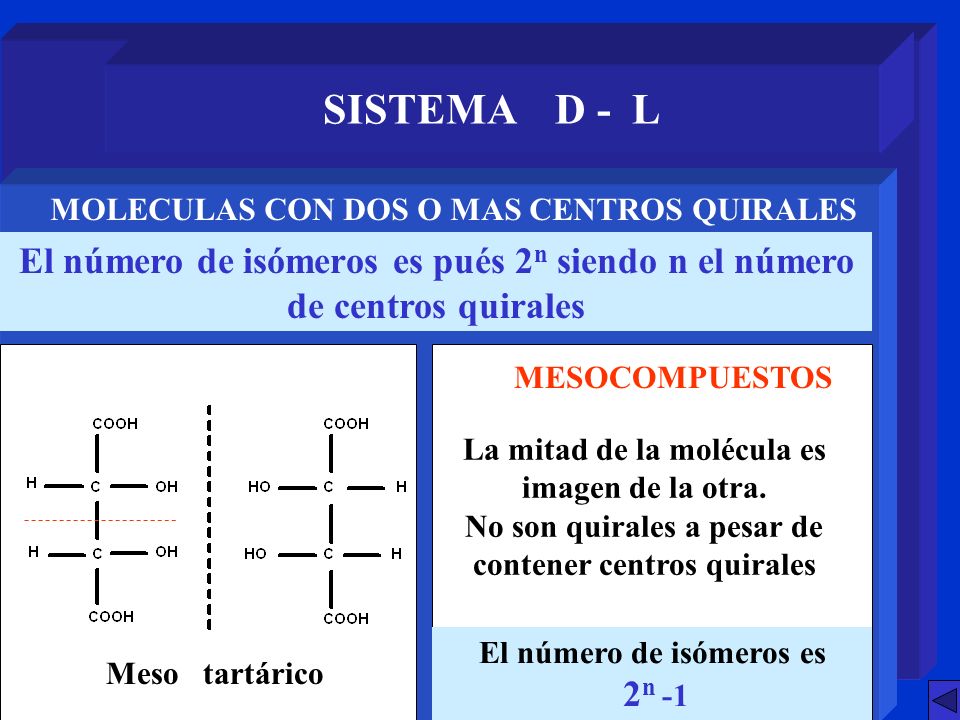

23 SISTEMA D - L MOLECULAS CON DOS O MAS CENTROS QUIRALES El número de isómeros es pués 2n siendo n el número de centros quirales MESOCOMPUESTOS La mitad de la molécula es imagen de la otra. No son quirales a pesar de contener centros quirales El número de isómeros es 2n -1 Meso tartárico

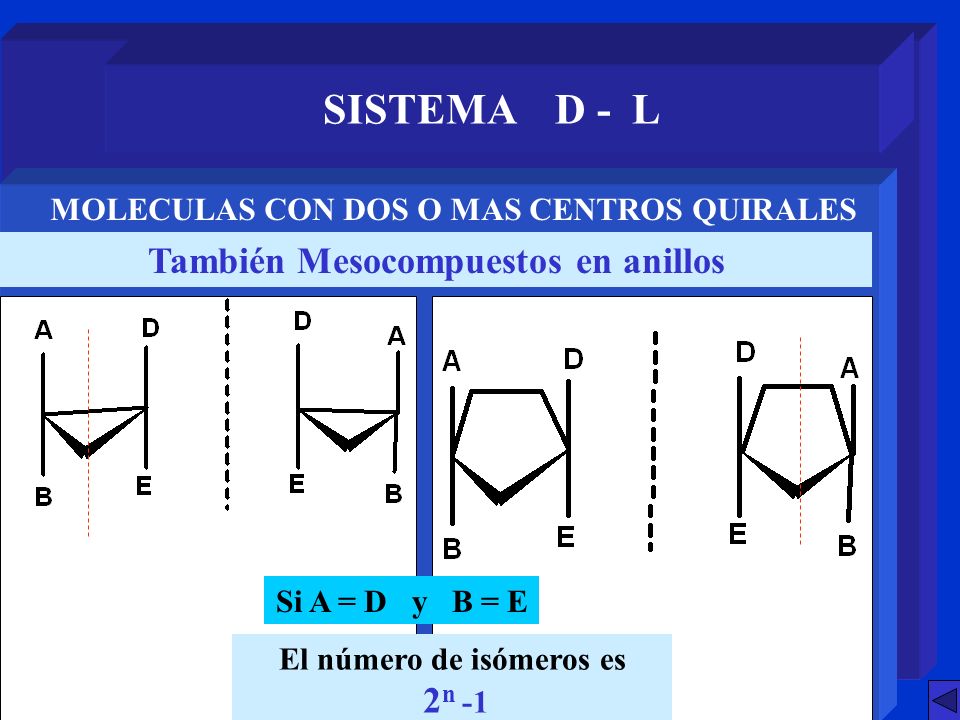

24 SISTEMA D - L También Mesocompuestos en anillos

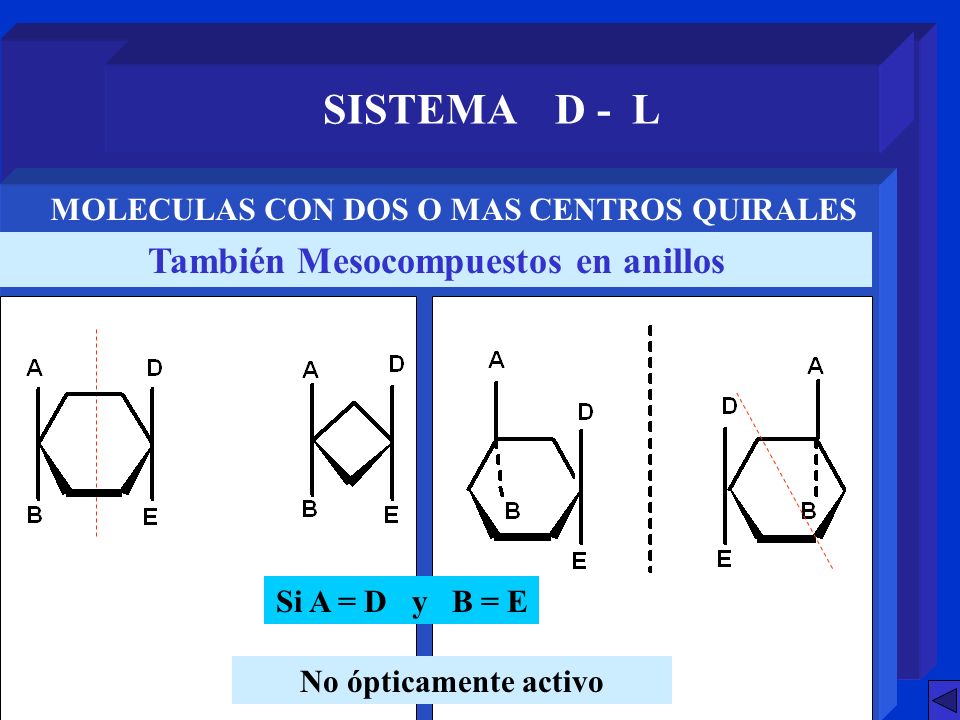

MOLECULAS CON DOS O MAS CENTROS QUIRALES También Mesocompuestos en anillos Si A = D y B = E El número de isómeros es 2n -1

25 SISTEMA D - L También Mesocompuestos en anillos
MOLECULAS CON DOS O MAS CENTROS QUIRALES También Mesocompuestos en anillos Si A = D y B = E No ópticamente activo

26 SISTEMA D - L A veces no son mesocompuestos sino racémicos

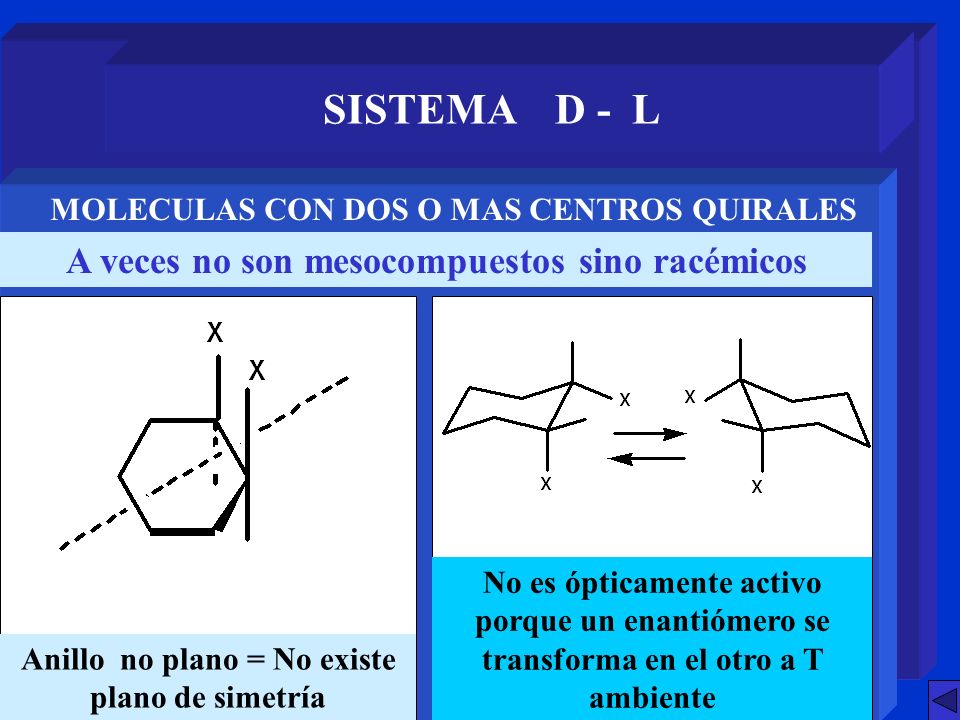

MOLECULAS CON DOS O MAS CENTROS QUIRALES A veces no son mesocompuestos sino racémicos No es ópticamente activo porque un enantiómero se transforma en el otro a T ambiente Anillo no plano = No existe plano de simetría

27 NOMENCLATURA DE ESTEREOISOMEROS
- PROYECCION DE FISCHER - SISTEMA D -L -REGLAS DE CAHN-INGOLD-PRELOG - OTROS SISTEMAS DE DESIGNACION

28 -REGLAS DE CAHN-INGOLD-PRELOG

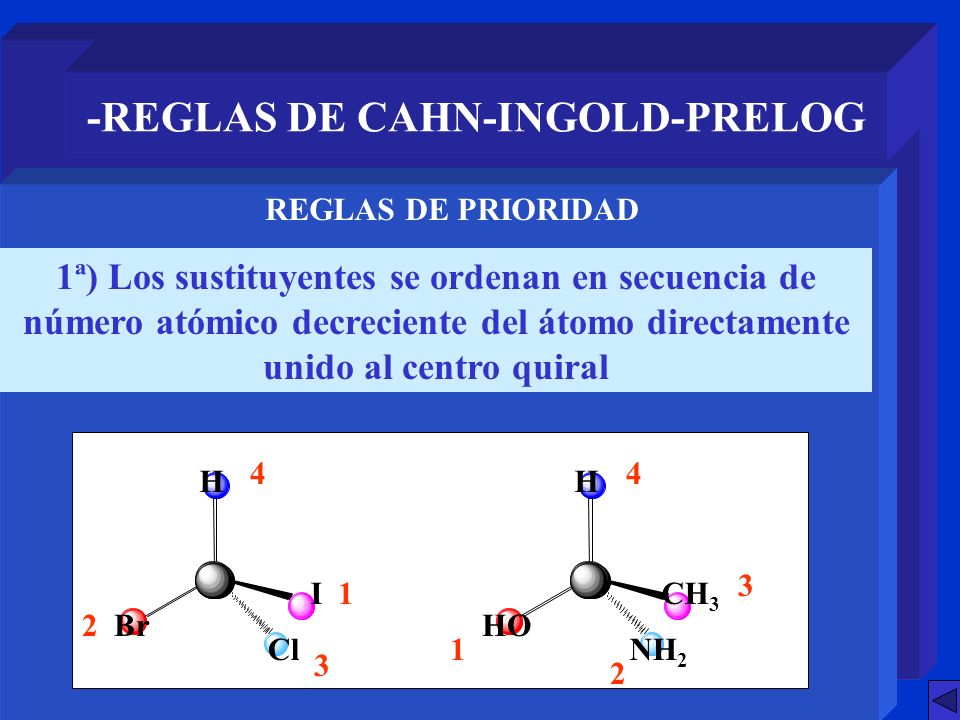

REGLAS DE PRIORIDAD 1ª) Los sustituyentes se ordenan en secuencia de número atómico decreciente del átomo directamente unido al centro quiral 4 4 H I Cl Br H CH3 NH2 HO 3 1 2 1 3 2

29 -REGLAS DE CAHN-INGOLD-PRELOG
REGLAS DE PRIORIDAD 2ª) En caso de dos sustituyentes con igual número atómico del átomo directamente unido, tiene prioridad el que a su vez esté unido a otro o a más átomos de mayor número atómico y así sucesivamente. 4 CH3 CHCl2 CH2Cl BrCH2 CH2-CH3 CH3 CH2CH2CH3 HOCH2 3 2 4 1 3 1 2

30 -REGLAS DE CAHN-INGOLD-PRELOG
REGLAS DE PRIORIDAD 3ª) Los enlaces dobles y triples cuentan como tantos otros sencillos. 2 COOH CHO CH2CH2CH3 HOCH2 1 CH=CH2 C=CH CH2CH=CH2 CH3CH2 1 2 3 4 4 3

31 -REGLAS DE CAHN-INGOLD-PRELOG

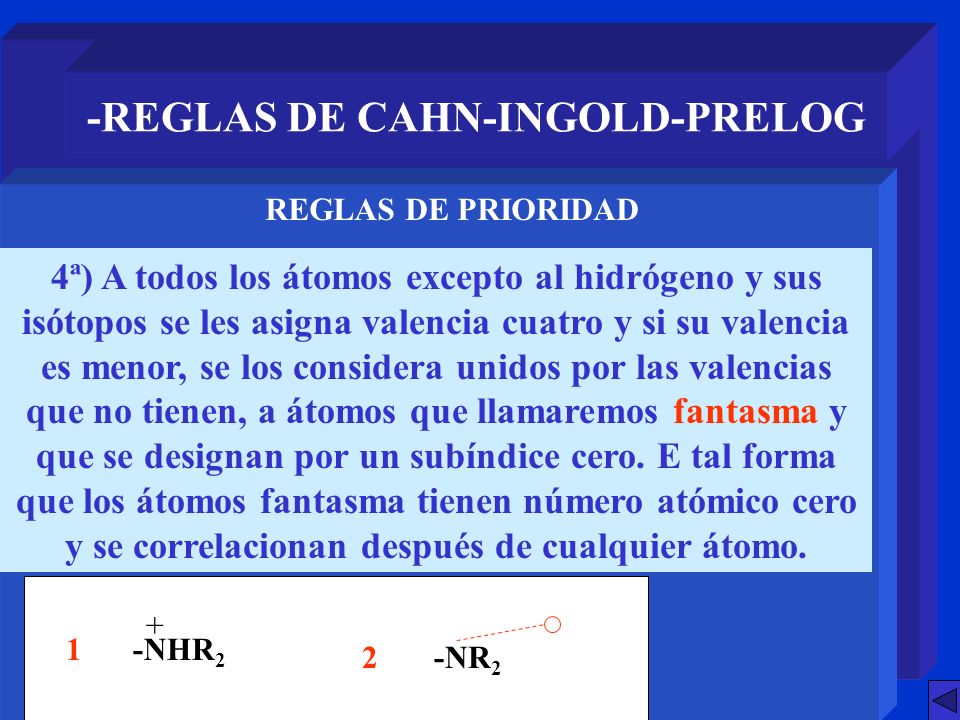

REGLAS DE PRIORIDAD 4ª) A todos los átomos excepto al hidrógeno y sus isótopos se les asigna valencia cuatro y si su valencia es menor, se los considera unidos por las valencias que no tienen, a átomos que llamaremos fantasma y que se designan por un subíndice cero. E tal forma que los átomos fantasma tienen número atómico cero y se correlacionan después de cualquier átomo. + 1 -NHR2 2 -NR2

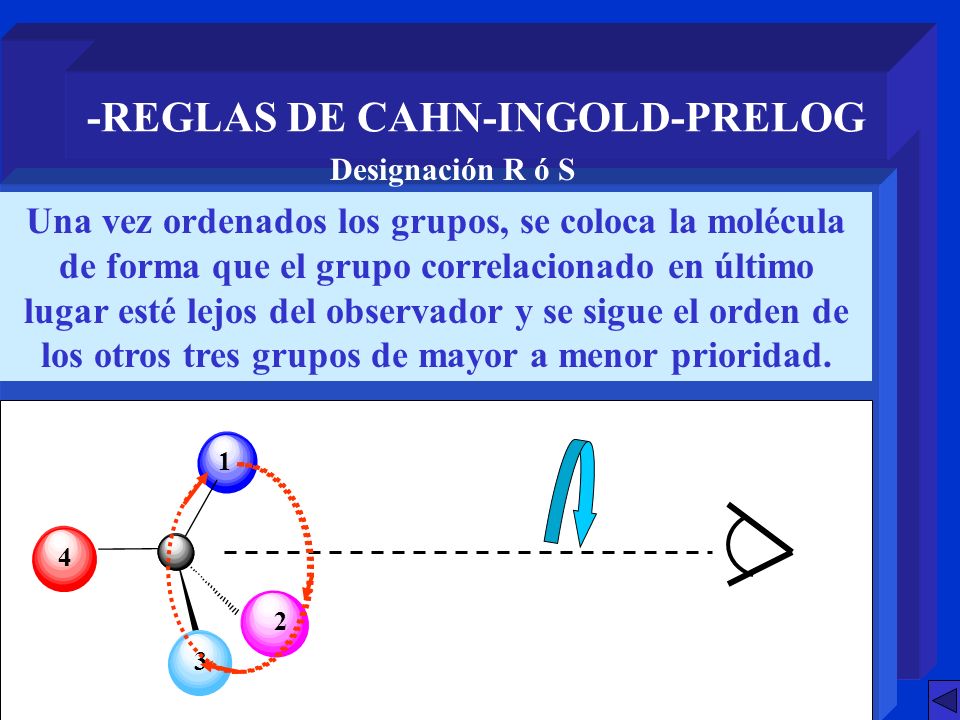

32 -REGLAS DE CAHN-INGOLD-PRELOG
Designación R ó S Una vez ordenados los grupos, se coloca la molécula de forma que el grupo correlacionado en último lugar esté lejos del observador y se sigue el orden de los otros tres grupos de mayor a menor prioridad. 1 2 3 4

33 -REGLAS DE CAHN-INGOLD-PRELOG (del latín Rectus = derecho)

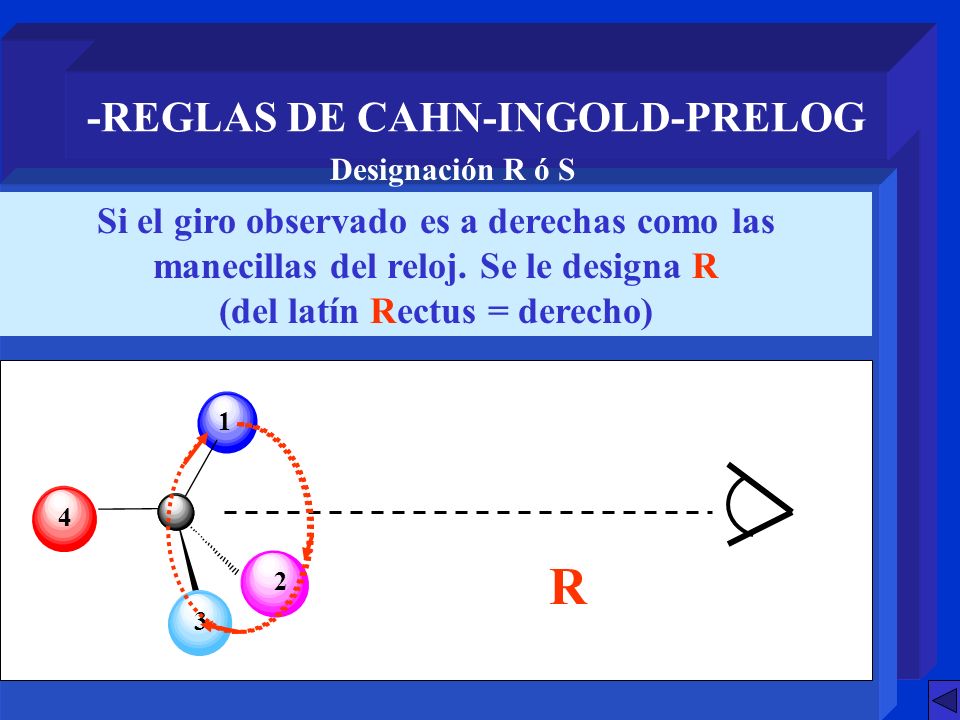

Designación R ó S Si el giro observado es a derechas como las manecillas del reloj. Se le designa R (del latín Rectus = derecho) 1 2 3 4 R

34 S -REGLAS DE CAHN-INGOLD-PRELOG
Designación R ó S Si el giro observado es a izquierdas se le designa S (del latín Sinister = izquierdo) 1 3 2 4 S

35 -REGLAS DE CAHN-INGOLD-PRELOG

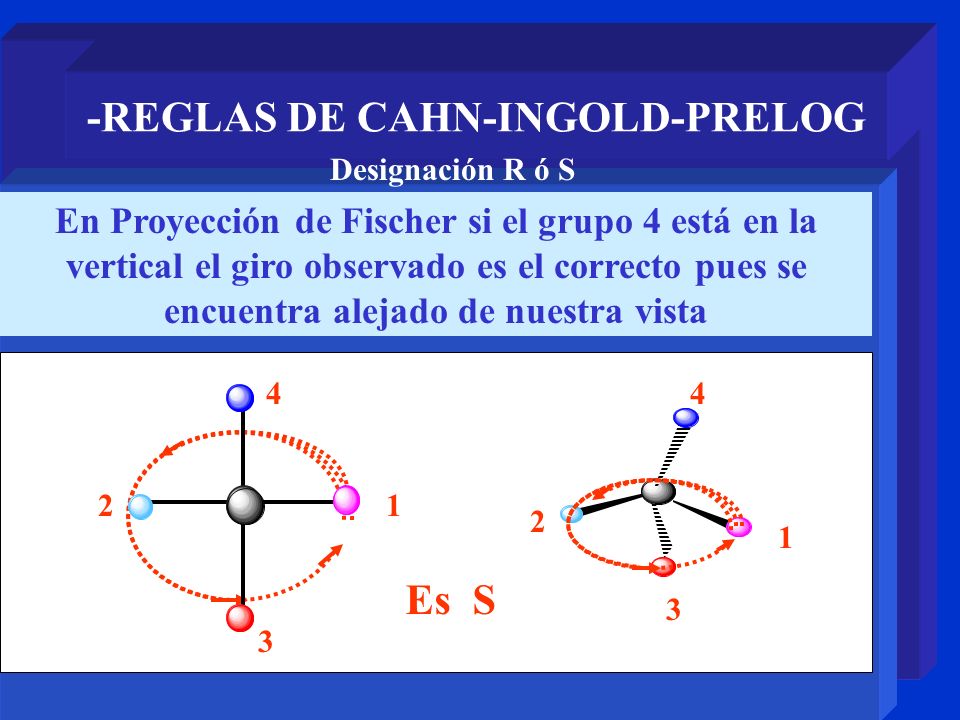

Designación R ó S En Proyección de Fischer si el grupo 4 está en la vertical el giro observado es el correcto pues se encuentra alejado de nuestra vista 4 4 2 1 2 1 Es S 3 3

36 -REGLAS DE CAHN-INGOLD-PRELOG

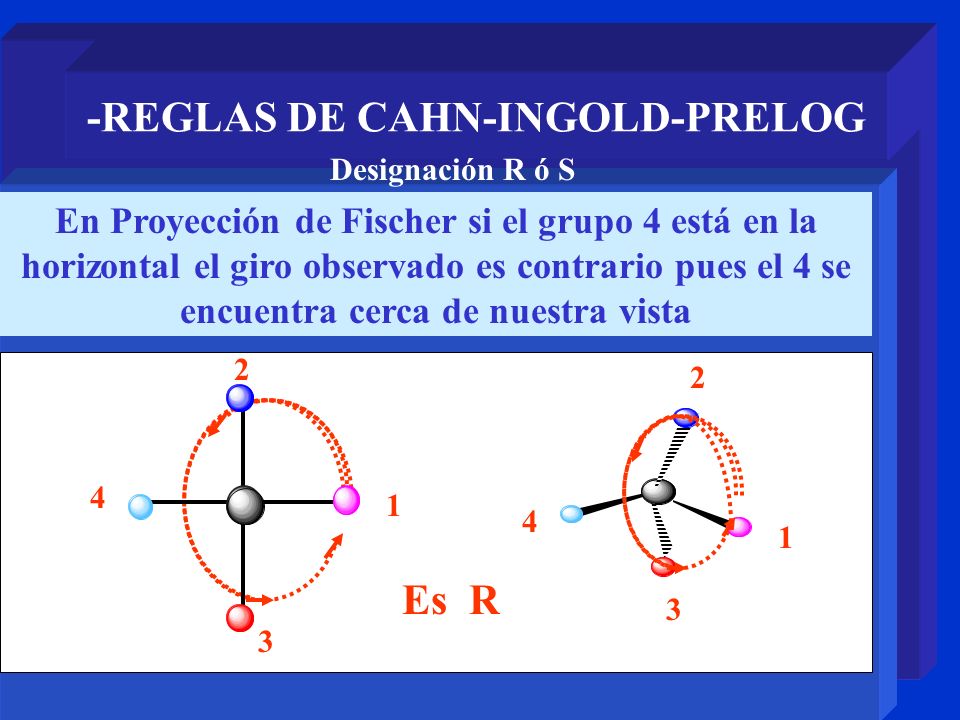

Designación R ó S En Proyección de Fischer si el grupo 4 está en la horizontal el giro observado es contrario pues el 4 se encuentra cerca de nuestra vista 2 2 4 1 4 1 Es R 3 3

37 -REGLAS DE CAHN-INGOLD-PRELOG
Designación R ó S En este sistema de designación en algunos casos, como el gliceraldehido ó monosacáridos, coincide R con D y S con L 2 4 1 3

38 -REGLAS DE CAHN-INGOLD-PRELOG

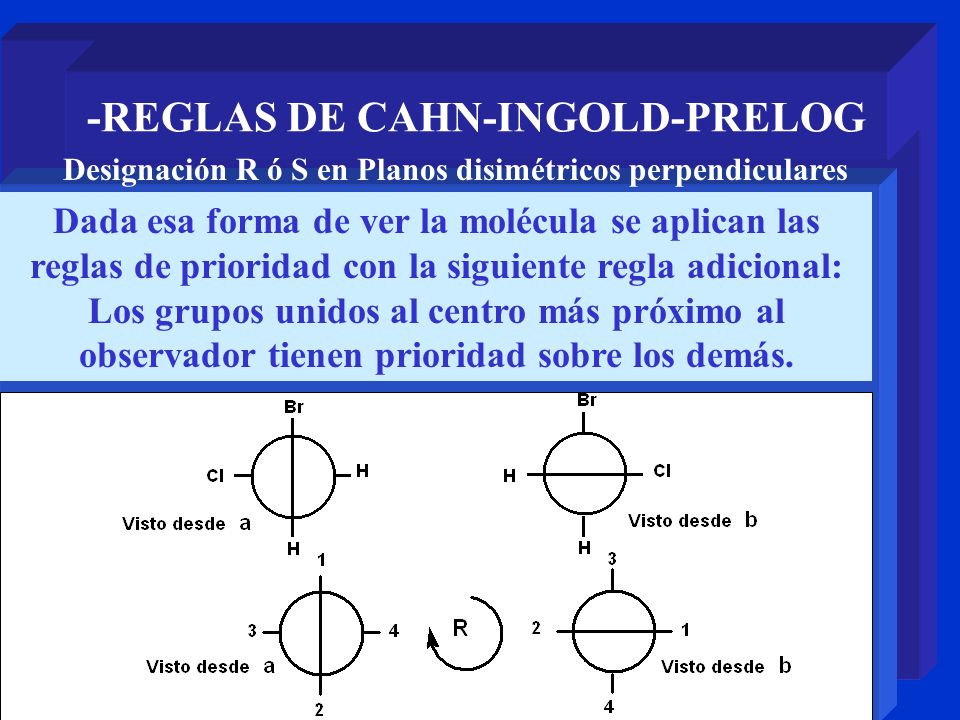

Designación R ó S en Planos disimétricos perpendiculares Dada esa forma de ver la molécula se aplican las reglas de prioridad con la siguiente regla adicional: Los grupos unidos al centro más próximo al observador tienen prioridad sobre los demás.

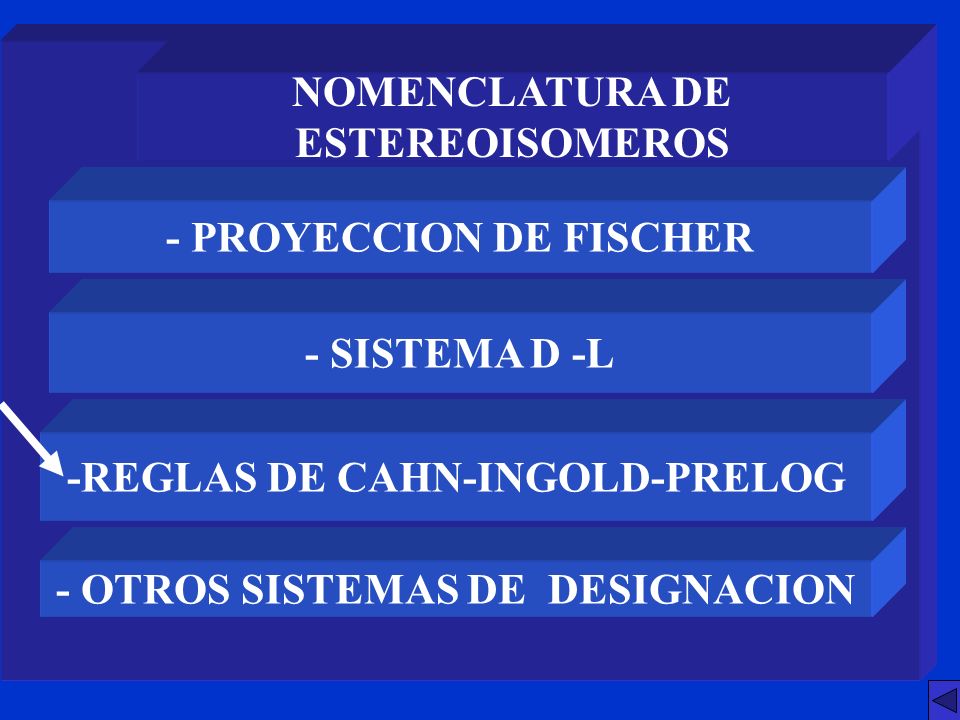

39 NOMENCLATURA DE ESTEREOISOMEROS
- PROYECCION DE FISCHER - SISTEMA D -L -REGLAS DE CAHN-INGOLD-PRELOG - OTROS SISTEMAS DE DESIGNACION
