UNIDAD VI: DIBUJO TOPOGRÁFICO 6.1. Clasificación de Mapas y su simbología. 6.1.1. Mapas Topográficos: 6.1.1.1. : Simbología. 6.1.1.2. : Curvas de Nivel.

Presentaciones similares


Presentación del tema: "UNIDAD VI: DIBUJO TOPOGRÁFICO 6.1. Clasificación de Mapas y su simbología. 6.1.1. Mapas Topográficos: 6.1.1.1. : Simbología. 6.1.1.2. : Curvas de Nivel."— Transcripción de la presentación:

1 UNIDAD VI: DIBUJO TOPOGRÁFICO 6.1. Clasificación de Mapas y su simbología Mapas Topográficos: : Simbología : Curvas de Nivel : Perfiles del terreno : Trazado de Canales Curvas de Nivel : Escala de Mapas.

2 INTRODUCCIÓN La topografía se ocupa de la configuración de las características de la superficie en un lote de terreno, lo que influye en dónde y como construir y desarrollar un sitio.

3 6.1. CLASIFICACIÓN DE MAPAS Y SU SIMBOLOGÍA. FOTOGRAFÍAS AÉREAS O SATELITALES. MAPAS CARTOGRÁFICOS - ORTOFOTOMAPA. MAPAS TEMÁTICOS. PLANOS CARTASTRALES. MAPAS TOPOGRÁFICOS.|

4 CIUDAD – MASATEPE FOTOGRAFÍAS AÉREAS O SATELITALES. CIUDAD DE ESTELÍ CIUDAD DE GRANADA

5 CIUDAD DE ESTELÍ FOTOGRAFÍAS AÉREAS O SATELITALES. CATEDRAL DE MANAGUA MACHU PICHU ANTIGUA CASA PRESIDENCIAL NIC EL CALLEJERO MANAGUA EL CALLEJERO MANAGUA

6 MAPAS CARTOGRÁFICOS - ORTOFOTOMAPA. Es el producto que resulta de aplicar la técnica de rectificación diferencial a fotografías aéreas o imágenes de satélites Es el producto que resulta de aplicar la técnica de rectificación diferencial a fotografías aéreas o imágenes de satélites, que posteriormente se traducen en mapas de precisión referenciados al Sistema Nacional de Coordenadas. El ortofotomapa conserva la imagen fotográfica como base del mapa que permite la visión directa de los objetos del terreno. Definición

7 Estos productos tienen gran aplicación en el diseño de obras civiles, catastro, planificación del desarrollo, estudios de drenaje, trabajos forestales, localización preliminar de vías de comunicación, inundaciones, estudios de vulnerabilidad y otros.

8 MAPAS TEMÁTICOS. naturales, sociales, económicos, políticos Mapas Temáticos. Es la combinación de información tomada de los mapas topográficos, con datos expresados gráficamente que presentan temas de características naturales, sociales, económicos, políticos y otros según sea la naturaleza del estudio. Definición HIDROLÓGICO. MUNICIPIO DE ESTELÍ

9 MAPAS TEMÁTICOS.

10

11

12

13

14 naturales, sociales, económicos, políticos Mapas Temáticos. Es la combinación de información tomada de los mapas topográficos, con datos expresados gráficamente que presentan temas de características naturales, sociales, económicos, políticos y otros según sea la naturaleza del estudio.

15 PLANOS CARTASTRALES. Definición CIUDAD DE ESTELÍ Un plano catastral es aquel que se obtiene posteriormente de un levantamiento topográfico de los linderos, límites legales del terreno, a veces incluyen datos como área, nombre del propietario, número de lote (registrado en la alcaldía). Generalmente estos son utilizados en los registros de la propiedad de las Alcaldías y son utilizados en la planificación a Nivel Municipal y Sectorial.

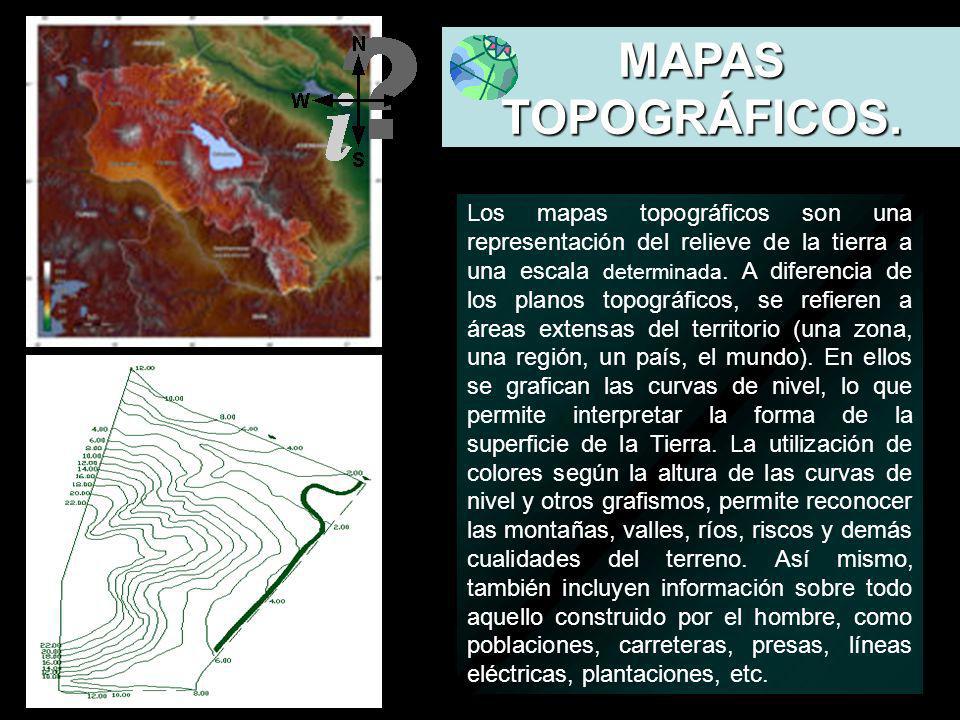

16 MAPAS TOPOGRÁFICOS. Definición Los mapas topográficos son una representación del relieve de la tierra a una escala determinada. A diferencia de los planos topográficos, se refieren a áreas extensas del territorio (una zona, una región, un país, el mundo). En ellos se grafican las curvas de nivel, lo que permite interpretar la forma de la superficie de la Tierra. La utilización de colores según la altura de las curvas de nivel y otros grafismos, permite reconocer las montañas, valles, ríos, riscos y demás cualidades del terreno. Así mismo, también incluyen información sobre todo aquello construido por el hombre, como poblaciones, carreteras, presas, líneas eléctricas, plantaciones, etc.

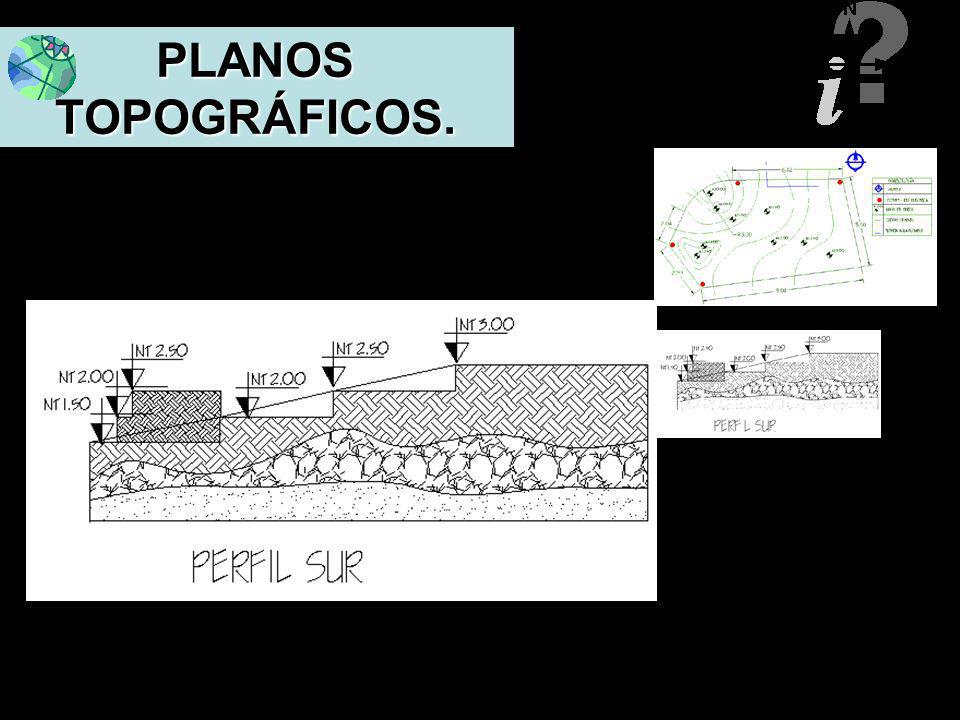

17 Simbología Perfiles del terreno Curvas de Nivel PLANOS TOPOGRÁFICOS.

18 Simbología PLANOS TOPOGRÁFICOS.

19 Simbología PLANOS TOPOGRÁFICOS.

20 MAPAS TOPOGRÁFICOS. Curvas de Nivel Una curva de nivel es aquella línea que en un mapa une todos los puntos que tienen igualdad de condiciones y de altura o cota. línea mapa Perfiles del terreno Simbología

21

22

23

24

25


Descargar ppt "UNIDAD VI: DIBUJO TOPOGRÁFICO 6.1. Clasificación de Mapas y su simbología. 6.1.1. Mapas Topográficos: 6.1.1.1. : Simbología. 6.1.1.2. : Curvas de Nivel."
