1 Los Mapas y Cartas Objetivo de los Mapas cartográficos: proporcionar información para conocer acerca de la disposición relativa de los elementos físicos y artificiales como de la forma de la superficie terrestre, donde aparecen los elementos naturales de un estado o país o región. También, representa en un espacio reducido, información espacial de diversas escalas, para que se ponga al alcance de la mirada, información y aspectos de un territorio que no podrían ser alcanzados al menos que éste se recorriera. Entregan información relacional, al proporcionarnos datos, información científica, información dinámica, territorios imaginados, flujos, e interacciones.

2

3 ¿Y las Cartas Topográficas? Las cartas topográficas, son una impresión en formato de papel o digital, para trabajar a gran y pequeña escala, lugares y territorios específicos, relacionando elementos tanto naturales y artificiales, como planimetría y altimetría de la zona, toponimia y temáticas humanas, todo esto encuadrado dentro de la cuadricula.

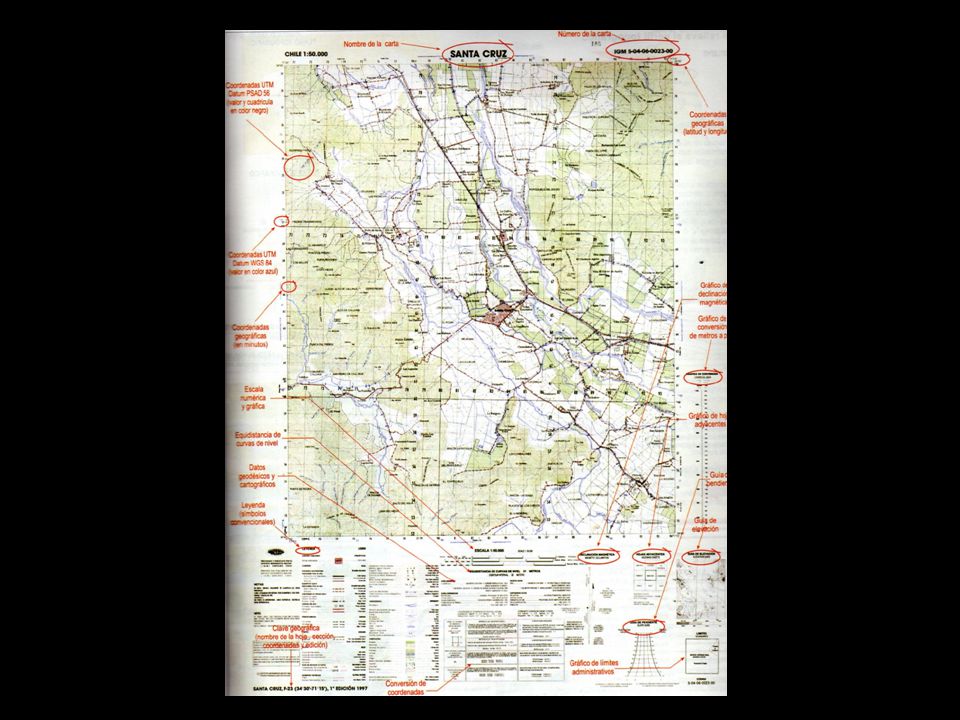

4

5 Clasificación de Mapas En un sentido amplio se pueden dividir en mapas generales o de referencia y especiales o temáticos. Mapas de Referencia: son la base sobre la que se construyen otros mapas o estudios relacionados. Reflejan de manera exacta y representativa, las relaciones de una selección de diferentes accidentes geográficos, tales como, carreteras, vías férreas, asentamientos, cursos de agua, elevaciones, líneas de costa y fronteras. Se fabrican en serie de hojas individuales y se construyen por métodos fotogramétricos, con gran exactitud de lo accidentes ya que se prestan para tiene validez como documento legal. Fundamentales para organizar y planificar el desarrollo nacional y regional al estar considerados como un recurso básico nacional para el desarrollo futuro.

6 Tipos de Mapas Generales a.- Planimétricos: muestran la situación horizontal de rasgos seleccionados, sin incluir las elevaciones o las profundidades del agua, frecuentemente son utilizados como mapas básicos sobre los que se compilan datos para la construcción de mapas especiales o temáticos. b.-Catastral: Muestran los lindes de las subdivisiones de la tierra, con marcaciones y mediciones, son utilizados para registrar la titularidad de las propiedades. c.-Topográfico: además de los detalles de los accidentes culturales y físicos seleccionados, estos reflejan la forma y elevación del terreno, mediante perfiles, isolíneas, gradiantes de color. d.-Batimétrico: muestran las profundidades del agua y la topografía submarina, profundidades uniformes a intervalos de profundidad especifica, generalmente unidas por líneas continuas o isobatas.

7

8 Mapas Temáticos Diseñados para satisfacen un objetivo especifico, especialmente actividades de desarrollo de una región o país. Se componen de dos elementos principales. Fondo o mapa base, y la información específica que se presenta: tomando la información de un mapa general, con la información adicional y datos temáticos extraídas de trabajos de campo, análisis de imágenes, estudios científicos, estadísticas publicadas o mapas existentes. Estos mapas también se denominan, mapas de distribución, ensayo geográfico que resalta múltiple temas como geología, oceanografía, climatología, vegetación, suelos, aspectos sociales, culturales, etc. Ejemplos de mapas temáticos son: a.-Cartas Náuticas b.- Cartas Aeronáuticas c.- Mapas de Carreteras d.- Mapas turísticos y de recreo.

9

10 Cartas Topográficas Mapa topográfico es un mapa que muestra las características de la superficie o topografía de la tierra. Tres elementos o tipos de información considerar: 1.- Elementos naturales: ríos, montañas y valles 2.-Elementos artificiales: todo lo construido por el hombre, carreteras, construcciones de casas y edificios. 3.- Elementos abstractos: coordenadas, el sistema de referencia, alturas, cotas y toponimia, con la suma de todo estos elementos se construye la carta topográfica.

11 Componentes la Cartografía Topográfica Escala: mapas y planos deben poseer una escala, que es la relación o equivalencia numérica existente entre el tamaño real de la superficie terrestre y el tamaño del área representada en el mapa, valor que se expresa en unidades de medida espacial, es decir, entre dos puntos en el terreno y estos dos mismo puntos en el papel. Escala numérica: es la que se anota en números fuera de la carta misma. Por ejemplo: ESCALA 1:50.000, significa que un cm medido sobre el papel entre dos puntos, representa cm o 500 mt, medidos sobre el terreno entre estos mismo puntos, normalmente se lleva esta distancia a metros, suprimiendo los dos últimos ceros (1: , 1cm de papel=1.000 mt de terreno; o 1:100, 1cm de papel=1mt Mientras mayor sea el divisor, menor es la escala de la carta, según esto: Divisores de o menores=escala grande Divisores de a =escala media Divisores de o mayores=escala pequeñ Escala gráfica: es el dibujo de una línea graduada y que se emplea midiendo sobre la carta la distancia entre dos puntos, y trasladando esta distancia a la escala graduada o escala gráfica la que entrega la distancia en el terreno entre esos mismo puntos.

12 Equivalencia de Escala de la realidad al plano

13 Comparación de un mapa a gran y a pequeña escala.

14 Componentes la Cartografía Topográfica II Simbología: o leyenda, indica los significados de los símbolos o signos utilizados para representar la información permitiendo la interpretación o análisis de mapas topográficos y temáticos. Los símbolos utilizados para reproducir la realidad se dividen en: Puntuales: simbolizan fenómenos localizados en un punto, casas, industrias. Lineales: si el fenómeno se distribuye en una línea, carreteras, ríos. Areales: fenómenos que ocupan áreas, zonas urbanas, predios de cultivo, embalses, etc. Tipos de símbolos:

15 Componentes la Cartografía Topográfica III Orientación: símbolo que indica la dirección del norte geográfico y magnético, se puede representar de dos formas: Flecha direccionada al norte: muestra un ángulo que representa la declinación magnética existente entre el N-G y el N-M.

16 Componentes la Cartografía Topográfica III Información marginal de la carta: complementaria que permite la interpretación y análisis de la carta, como es, nombre y número de la carta, coordenadas geo.y UTM, datos geodésicos, equidistancias de las curvas de nivel, declinación magnética, proyección utilizada, simbología, etc.

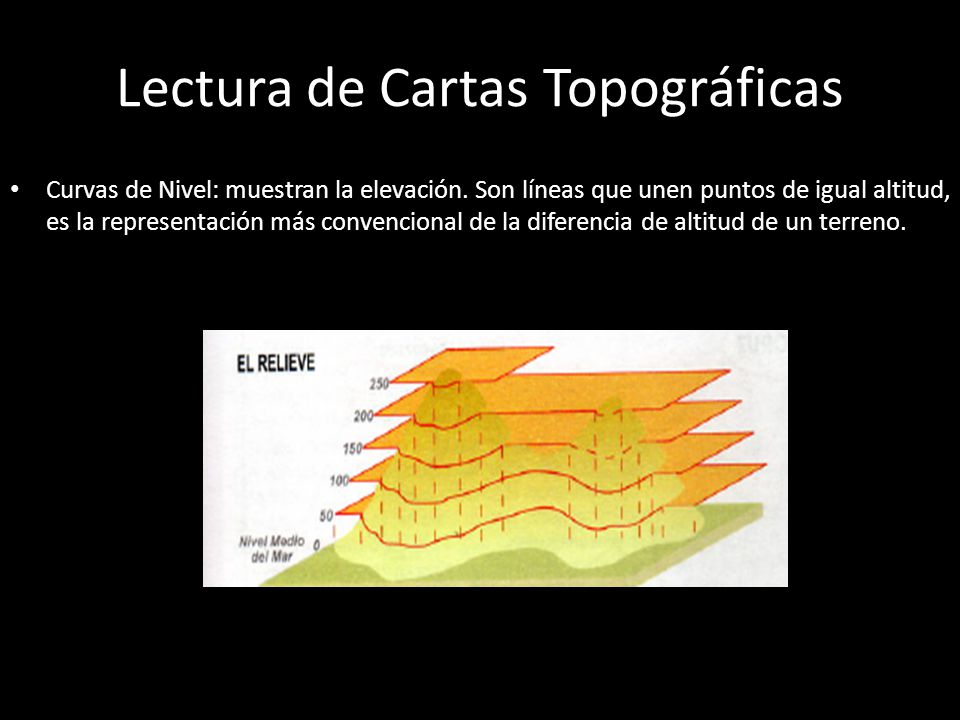

17 Lectura de Cartas Topográficas Curvas de Nivel: muestran la elevación. Son líneas que unen puntos de igual altitud, es la representación más convencional de la diferencia de altitud de un terreno.

18 Interpretación de las Curvas de Nivel Distancia entre curvas: si las curvas de nivel se encuentran muy juntas corresponde a una zona de alta pendiente o muy inclinada, si están más distanciadas entre sí es una zona de poca pendiente o plano.

19 Interpretación de las Curvas de Nivel II Rugosidad de las Curvas: corresponden a sectores sujetos a procesos erosivos muy fuertes. Por otro lado, si las curvas de nivel son muy suaves se producen procesos de depositación y sedimentación.

20 Interpretación de las Curvas de Nivel III Formas de las curvas: las que se representan en forma de V invertida corresponden a cursos de ríos, esteros, quebradas o talwegs. La dirección de los cursos es hacia la abertura de la V.

21 Carta Temática Cuando en una carta se representan otros temas específicos proporcionados por la información espacial de tipo cuantitativo y/o cualitativo y, simultáneamente, se generaliza la información de la carta topográfica. Un ejemplo de mapa cuantitativo es la incorporación de la población, y uno cualitativo es la distribución de las razas.

22 Lectura de Cartas Temáticas Tipos de mapas temáticos: los mapas representan uno o más temas en forma gráfica, tienen la capacidad de expresar fenómenos visibles e invisibles y concretos y abstractos. Además ofrecen una imagen de la distribución de los fenómenos en un área. Existen dos tipos de mapas temáticos: cualitativo y cuantitativo.

23 Mapa Cualitativo Representa la características de los elementos y fenómenos que se distribuyen en el espacio, como por ejemplo, actividad minera, atractivos turísticos, idiomas.

24 Relación Cualidad-Símbolo

25 Mapa Cuantitativo Grafica y representa las características de cantidad y proporción de los elementos y fenómenos distribuidos en el territorio, por ejemplo, la densidad de población, las tasas de mortalidad y natalidad, etc.

26 Relación Cantidad-Símbolo
