1 TAREAS PARA EL DESARROLLO DE UN SIG CAPTURA ESTRUCTURACION MANEJO CONSULTA ANALISIS VISUALIZACION

2 CAPTURA, ESTRUCTURACION Y MANEJO A partir de datos geodésicos, cartográficos y/o topográficos. (Mapas, imágenes satelitales, fotografías, archivos CAD) Alfanuméricos (Hojas de cálculo, asignación de atributos, bases de datos) Datos tomados de diferentes tipos de entidades, trabajos de campo y otros estudios.

3 CATEGORIAS DE LA INFORMACION Por identificador: Valor único cuantitativo que identifica al objeto dentro de un conjunto de objetos. Posición: Ubicación en el espacio. (x,y), dimensión y forma. Propiedades espaciales: Información cuantitativa, medida en magnitud especial. 3D Lineas Polígonos (x,y,Z) Z = h

4 CATEGORIAS DE LA INFORMACION Prop. No espaciales: Cuantitativas o cualitativas, no tienen que ver con el espacio pero se relacionan con el objeto, son el resultado de mediciones o descripciones. Relaciones con el entorno: topológica, física. Metainformación: información acerca de la información de un objeto z que no cumple leyes ni patrones Reclasificación: 10000>Pob>5000 A=2 Combinación aritmética: Dens= Pob / Superficicie Combinación lógica : superposición

5 TIPO DE VARIABLES BINOMIALES, (boolean) CUALITATIVOS O NOMINALES: cualidades no medibles (tipo de...) SEMICUANTITATIVOS U ORDINALES: se le asignan números a una cualidad. CUANTITATIVOS: variables medibles.

6 CIENCIAS BASICAS PARA EL BUEN DESARROLLO DE UN SIG CARTOGRAFIA FOTOGRAMETRIA PERCEPCION REMOTA SMBD Que dependen del tipo de variables y la clase de información que se tengan.

7 Arte o técnica de elaborar mapas. A través de la recopilación y análisis de datos y medidas de un sector o toda la superficie terrestre, para ser representados en una superficie plana a escala reducida. CARTOGRAFIA

8 FOTOGRAMETRIA Ciencia desarrollada para obtener medidas reales a partir de fotografías, tanto terrestres como aéreas, para realizar mapas topográficos, mediciones y otras aplicaciones geográficas

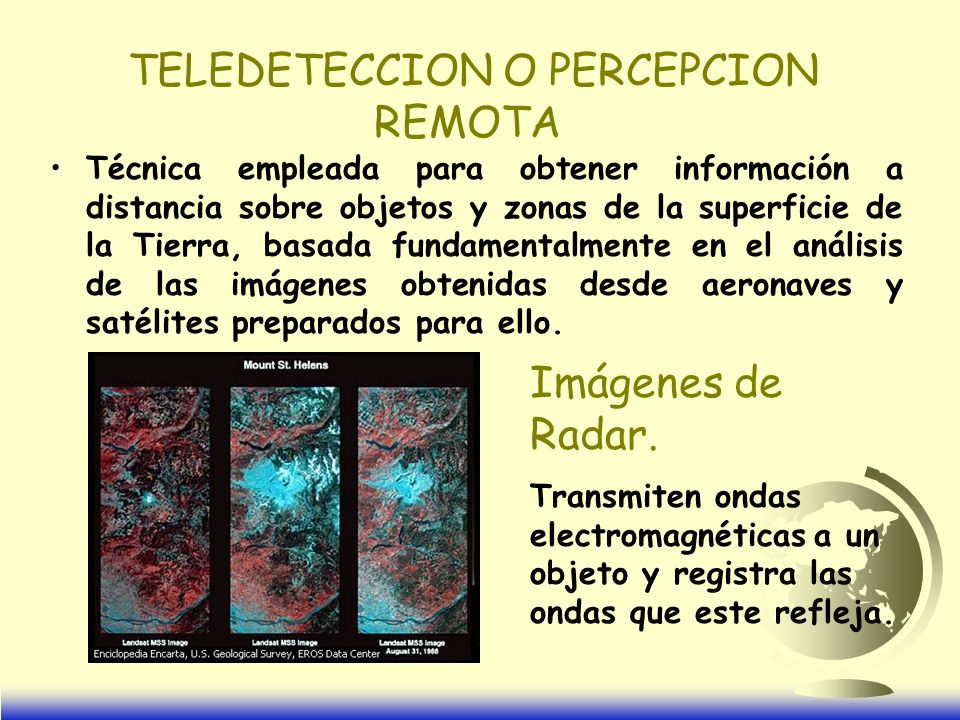

9 TELEDETECCION O PERCEPCION REMOTA Técnica empleada para obtener información a distancia sobre objetos y zonas de la superficie de la Tierra, basada fundamentalmente en el análisis de las imágenes obtenidas desde aeronaves y satélites preparados para ello. Imágenes de Radar. Transmiten ondas electromagnéticas a un objeto y registra las ondas que este refleja.

10 Imágenes de Satélite Fotografía multiespectral, las cuales permiten tomar la tierra desde diferentes longitudes de onda (infrarrojo) a través de radiaciones electromagnéticas

11 BASE DE DATOS-BDMS Conjunto de datos organizados para su almacenamiento en la memoria de un computador, diseñado para facilitar su mantenimiento y acceso de una forma estándar.

12 BDMS La información se organiza en campos y registros. Un campo se refiere a un tipo o atributo de información, y un registro, a toda la información sobre un individuo NOMBREMATERIACODIGO Rosas Palomino AlexandraSIG Pitt BradTopografía REGISTRO CAMPO

13 CARTOGRAFIA Arte o técnica de confeccionar y representar sobre un plano todos los componentes del espacio terrestre, incluyendo las actividades y desarrollos del hombre. La Cartografía permite localizar, explorar, delimitar, administrar, comercializar y apoyar las actividades de producción e intercambio. Técnicas y habilidades de diseño con el fin de crear un mapa final que consiga representar con fidelidad la información

14 CARTOGRAFIA Representación gráfica del entorno sobre un plano empleando un sistema de proyección y una relación de proporcionalidad entre el terreno y el mapa (escala). MAPA: Representación de la realidad, y no la realidad misma.

15 Cartografía es básica para los SIG, porque multiplican el tiempo y facilitan las posibilidades de componer un mapa y combinar la información de varios....puede convertirse en una trampa si no se utiliza adecuadamente.

16 OBJETIVO Representar una realidad volumétrica (3 dimensiones), en un plano(2 Dimensiones) GEODESIA TOPOGRAFIA Un mapa debe intentar que la representación conserve el mayor número de propiedades métricas; al no poderse dar todas simultáneamente, se elegirán en función de la utilidad que se vaya a dar al mapa.

17 TIPOS DE MAPAS Se clasifican de acuerdo por la finalidad con que fueron elaborados. TOPOGRAFICOS GENERALES TEMATICOS Según la escala: Planos o mapas detallados. Mapas semidetallados. Mapas generales.

18 MAPAS TOPOGRAFICOS O BASICOS Utilizados como base para adicionar nueva información y resultados finales de un estudio. Representa áreas pequeñas de manera detallada. Señalan localizaciones generales, límites administrativos y las características especiales de un área

19 MAPAS GENERALES Cubren extensas áreas. Se filtra información que no se puede representar por la pequeña escala que utiliza.

20 MAPAS TEMATICOS O ESPACIALES Mapas cualitativos Cada símbolo representa un elemento diferente de un fenómeno

21 Mapas temáticos cuantitativos de isolíneas El medio de representación es una línea que une los puntos de igual valor.

22 Mapas temáticos cuantitativos por puntos Cada punto representa una cantidad definida de un elemento dado.

23 Mapas temáticos cuantitativos coropléticos Muestran la repartición de relaciones.

24 MAPAS SEGÚN LA ESCALA DETALLADOS SEMIDETALLADOS GENERALES

25 ESCALA Es la relación que existe entre una distancia cualquiera medida en el mapa y la correspondiente medida sobre el terreno. Se puede representar de forma numérica y también gráfica, Para calcular la distancia real debemos medir la distancia en un mapa multiplicarla por la escala. 1: : : : : : : :

26 Numérica Gráfica Escala gráfica y numérica

27 Escala hipsométrica Indica las variaciones altimétricas en el mapa. Generalmente se representa en escala de grises, sepias o gamas de colores. Es muy común para indicar las diferencias altitudinales, desde las fosas marinas hasta las altas montañas.

28 Niveles de Escala La escala a trabajar de relaciona con el nivel de detalle o profundidad del análisis que se quiere realizar. LA ESCALA

29 Tengamos en cuenta que… F Cuanto MAYOR es el denominador, más pequeño es el mapa final F Una escala es pequeña, cuando se obtiene un mapa pequeño. F Una escala es GRANDE, cuando se obtienen un mapa GRANDE. F Escala 1:1.000 – 1: Un plano de barrio. F Escala 1:5.000 – 1: Un plano de ciudad. F Escala 1: – 1: Un municipio, una región. F Escala 1: – 1: Varios municipios, un Dpto. F Escala 1: – 1: Varios Dptos, un país. F Escala 1: – menores - Varios países, el mundo.

30 GEOREFERENCIACION Es relacionar geográficamente cada característica de un territorio especificado en diversos mapas, a un punto común con el fin de analizar los comportamientos fisicos, sociales y culturales del medio.

31 Son el mecanismo utilizado para localizar un punto sobre la esfera terrestre. Retícula bidimensional que define la posición de un punto en el mapa. COORDENADAS GEOGRAFICAS
