1 CURVAS DE NIVELES NELSON TORIJANO DEIBY LOPEZ JENNY LOPEZ SENA TOPOGRAFIA JULIO 2011

2 CURVAS DE NIVELES CURVAS DE NIVEL TOMA DE TOPOGRAFIA
INTERPOLACION DE CURVAS DIBUJO DE CURVAS DIBULJO DE PERFILES

3 CURVAS DE NIVEL Definición:
Se denominan curvas de nivel a las líneas que marcadas sobre el terreno desarrollan una trayectoria que es horizontal. Por lo tanto podemos definir que una línea de nivel representa la intersección de una superficie de nivel con el terreno

4 Una curva de nivel es aquella línea que en un mapa une todos los puntos que tienen igualdad de condiciones y de altura . Las curvas de nivel suelen imprimirse en los mapas en color siena para el terreno y en azul para los glaciares y las profundidades marinas y lacustres

5 CURVAS DE NIVEL EN UN PLANO
En un plano las curvas de nivel se dibujan para representar intervalos de altura que son equidistantes sobre un plano de referencia.

6

7 CARACTERISTICAS DE CURVAS DE NIVEL
Distancia horizontal entre dos curvas de nivel. En superficies planas inclinadas son rectas y paralelas entre si. indican una depresión de terreno Va siempre entre una correspondiente a < Elevación y > Elevación Dos curvas de nivel no pueden cotarse

8 CARACTERISTICAS DE CURVAS DE NIVEL

9 Tipos de curvas de nivel
Curva clinográfica Curva de configuración Curva de depresión Curva de nivel Curva de pendiente general Curva hipsométrica Curva intercalada Curva maestra

10

11 MARCACIÓN DE UNA CURVA DE NIVEL
El relieve de la superficie terrestre se suele representar métricamente sobre un plano a través de las curvas de nivel, unas isolíneas que unen puntos situados a la misma altitud y que se trazan generalmente con un intervalo determinado y equidistante para todo el terreno a cartografiar.

12

13 PASOS A SEGUIR PARA LA MARCACIÓN DE UNA CURVA DE NIVEL
Se debe determinar la zona de desagüe. Se elige la zona de mayor pendiente. Se realiza la tabla de intervalos verticales y horizontales. Se hace la marcación de arranque . Se realiza la primer lectura para saber en que lugar estamos . Suavización de las curvas. Construcción de camellones.

14

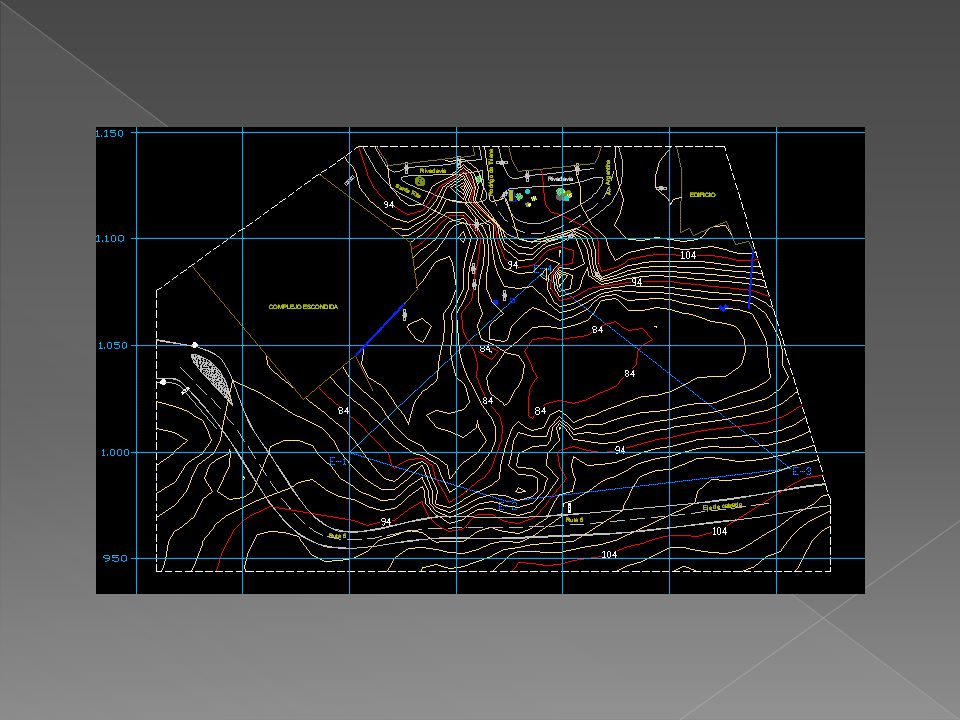

15 Dibujo de curvas El proceso para seguir para dibujar las curvas de nivel consiste en unir sobre el plano, puntos que tengan igual cota. El dibujante debe igual puntos de igual cota tratando de que, entre punto y punto, la curva represente fielmente la intersección de el terreno con el plano correspondiente.

16

17 Proceso En primer lugar hay que definir el valor de equidistancia en el cuadro de dialogo Nuevo Proyecto Digi o bien mediante el orden equidistancia. La orden COD CURVAS nos servirá para asignar los códigos anteriores al registro de curvas. Una vez definidos estos parámetros nos situaríamos, mediante la rueda de Z, lo mas próximos posibles a la cota de la curva que vamos a registrar.

18 En este momento se podría comenzar con el registro de la curva
   En este momento se podría comenzar con el registro de la curva. Las curvas de nivel de un modelo se deben registrar de principio a fin y todas en la misma dirección.   Después de terminar el registro de una curva hay que subir o bajar de cota para comenzar a registrar la siguiente curva, con la orden SUBE Z o BAJA Z se sube o se baja la coordenada Z una cuantía igual a la equidistancia establecida.

19

20 Interpolación de curvas
Los métodos de interpolación se basan en la presunción lógica de que cuanto más cercanos estén dos puntos sobre la superficie terrestre, los valores de cualquier variable cuantitativa que midamos en ellos serán más parecidos, para expresarlo más técnicamente, las variables espaciales muestran auto correlación espacial. En la interpolación de las curvas se utilizan isolineas

21

22 Métodos de interpolación a partir de puntos
Los diferentes métodos de interpolación desarrollados pueden dividirse en dos tipos fundamentales: 1. Métodos globales, utilizan toda la muestra para estimar el valor en cada nuevo punto. 2. Métodos locales, utilizan solo los puntos de muestreo más cercanos.

23 Toma Topográfica Actualmente el método más utilizado para la toma de datos se basa en el empleo de una estación total, con la cual se pueden medir ángulos horizontales, ángulos verticales y distancias. Conociendo las coordenadas del lugar donde se ha colocado la Estación es posible determinar las coordenadas tridimensionales de todos los puntos que se midan.

24

25 Estación total Se considera en topografía como el proceso inverso al replanteo, pues mediante la toma de datos se dibuja en planos los detalles del terreno actual. Pero actualmente esta siendo remplazado por el GPS aunque siempre estará presente pues el GPS no tiene cobertura total.

26

27 Dibujo de perfil Este es la intersección de los planos verticales que pasan por las diferentes alineaciones de una misma poligonal sobre la que se ha hecho la nivelación con la superficie del terreno.

28

29 El perfil topográfico Es una representación de tipo lineal, que permite establecer las diferencias altitudinales que se presentan a lo largo de un recorrido, de acuerdo con la regularidad que guarde la dirección de su recorrido, se les clasifica como longitudinales y transversales. Un perfil longitudinal es aquel en el cual se toma la misma dirección durante todo el recorrido, sin cambiar el rumbo. Un perfil transversal es aquel en el cual se toma la misma dirección durante todo el recorrido, sin cambiar el rumbo.

30 CURVAS DE NIVEL PERFIL

31 La línea del plano definida por los puntos que limitan el perfil se llama directriz y la línea horizontal de comparación sobre la que se construye el perfil, base. Una de las aplicaciones más importantes de los perfiles o secciones verticales, es en la construcción de obras de gran longitud y poca anchura, por ejemplo caminos o carreteras, alcantarillados, oleoductos, etc.
