1 Escalas y Símbolos Un mapa no es una reproducción exacta de la superficie terrestre sino una representación.

2 Escalas y Símbolos El cartógrafo, al preparar el mapa, selecciona los hechos que considera deben ser representados de acuerdo con la finalidad a que el mapa va a ser dedicado, y los representa mediante símbolos.

3 Escalas y Símbolos Los símbolos constituyen el lenguaje visual en los mapas.

4 Escalas y Símbolos Mientras mejor conozcamos los símbolos empleados por los cartógrafos para representar los distintos fenómenos geográficos, mayor cantidad de información obtendremos del mapa, el cual nos ampliará los conocimientos de la región, estado o país que deseamos conocer.

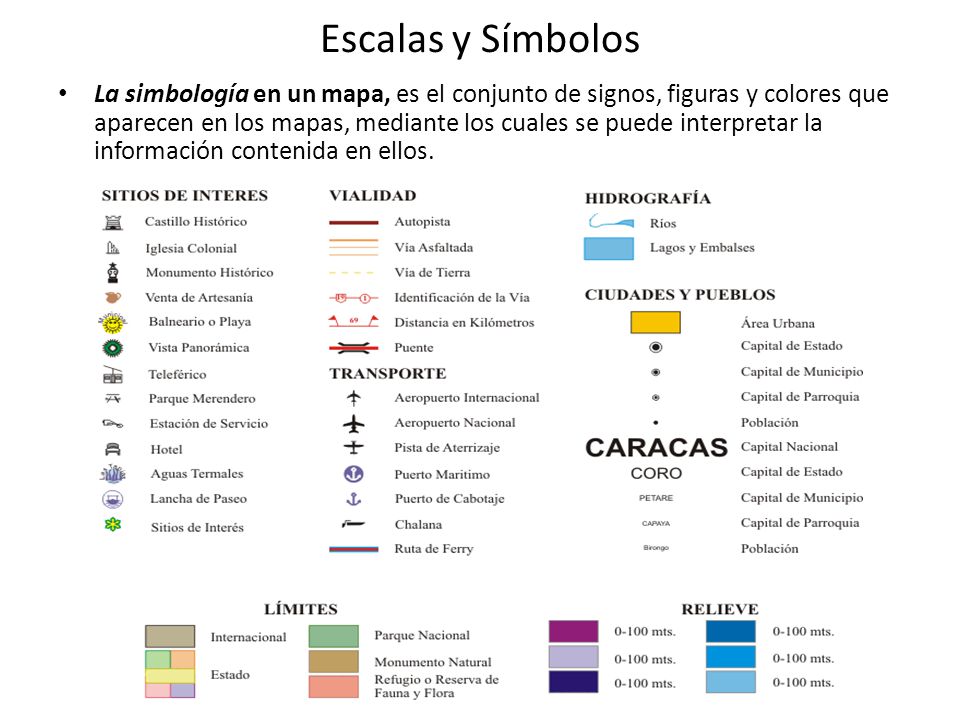

5 Escalas y Símbolos La simbología en un mapa, es el conjunto de signos, figuras y colores que aparecen en los mapas, mediante los cuales se puede interpretar la información contenida en ellos.

6 Escala y Símbolos Algunos símbolos se refieren a aspectos físicos, como altitudes, sistemas fluviales, tipos de rocas, suelos, climas o vegetación.

7 Escalas y Símbolos Otros se refieren a fenómenos sociales y económicos como vías de comunicación, zonas industriales, agrícolas, urbanas, etc.

8 Escalas y Símbolos Podemos considerar el mapa como una imagen reducida del área que representa y, por ello, todas las medidas deben aparecer reducidas en la misma proporción.

9 Escalas y Símbolos La escala es la representación proporcional de los objetos, por ello, todo mapa debe de indicar la escala a la que está hecho, ya que es la única manera de saber el tamaño de lo que se está representando.

10 Escalas y Símbolos Existen dos maneras de representar la escala en un mapa: 1.- Gráfica 2.- Numérica

11 Escalas y Símbolos La representación gráfica de la escala consiste en una barra dividida en tramos blancos y negros, en la que se indican las distancias.

12 Escalas y Símbolos Representación gráfica de la escala en el mapa de abajo.

13 Escalas y Símbolos La representación numérica da la relación entre la longitud de una línea en el mapa y la correspondiente en el terreno.

14 Escalas y Símbolos Se representa en forma de quebrado, con la unidad como numerador, por ejemplo, 1/ o 1:5 000 y significa que una unidad en el mapa equivale a en la realidad.

15 Escalas y Símbolos Estas unidades pueden ser de cualquier tipo, kilómetros, millas, metros cuadrados, etc. Así, en un mapa con escala 1:5 000, un centímetro lineal en el mapa son centímetros en la realidad, es decir 50 metros; de la misma manera, un centímetro cuadrado en el mapa son centímetros cuadrados en la realidad, o sea, 0.5 metros cuadrados.

16 Escalas y Símbolos Escala
1 Centímetro en el mapa representa en el terreno: 1 Kilómetro en el terreno representa en el mapa 1:2 000 20 metros 50 centímetros 1:5 000 50 metros 20 centímetros 1:10 000 100 metros 10 centímetros 1:25 000 250 metros 4 centímetros 1:50 000 500 metros 2 centímetros 1: 1 kilómetro 1 centímetro 1: 2 kilómetros 5 milímetros 1: 5 kilómetros 2 milímetros 1: 10 kilómetros 1 milímetros

17 Escalas y Símbolos La representación del relieve en los mapas
El relieve es la diferencia del nivel entre los distintos puntos de la superficie terrestre. La representación del relieve en los mapas se logra mediante la utilización de distintos métodos. Uno de ellos es el de las curvas de nivel que van uniendo los puntos situados a igual altura.

18 Curvas de Nivel En el dibujo de la izquierda se muestra un ejemplo de la utilización de las curvas de nivel en un mapa.

19 Curvas de Nivel
