EL MAPA TOPOGRÁFICO. Objetivo Levantar el perfil topográfico de un sector de la corteza terrestre.

Presentaciones similares


Presentación del tema: "EL MAPA TOPOGRÁFICO. Objetivo Levantar el perfil topográfico de un sector de la corteza terrestre."— Transcripción de la presentación:

1 EL MAPA TOPOGRÁFICO

2 Objetivo Levantar el perfil topográfico de un sector de la corteza terrestre.

3 ¿QUÉ ES UN MAPA GEOGRÁFICO?

4 INTRODUCCIÓN

5

6

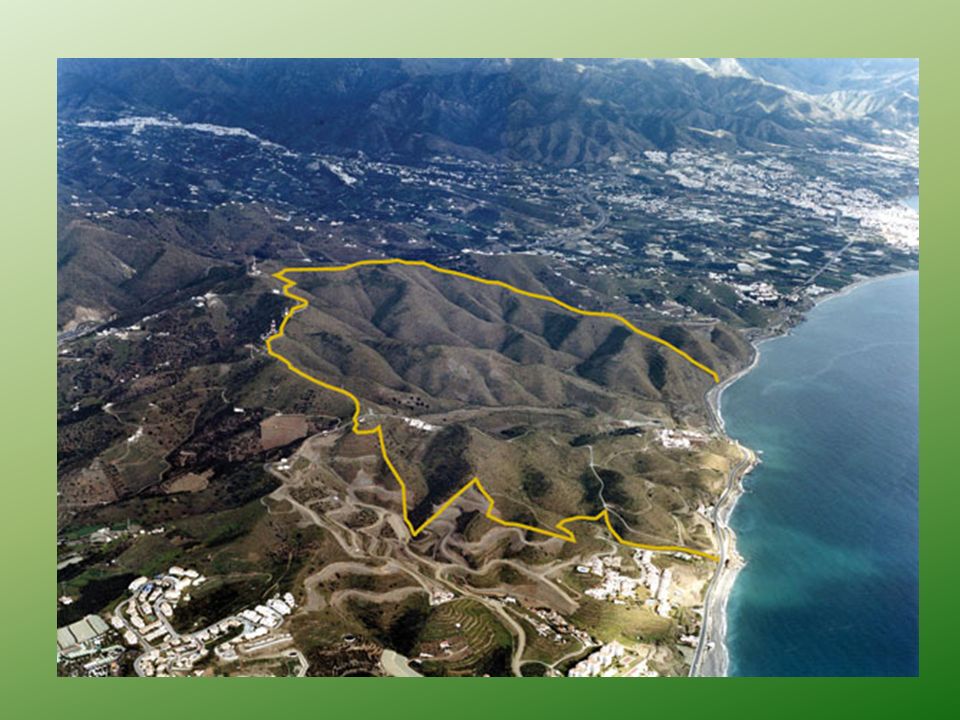

7

8

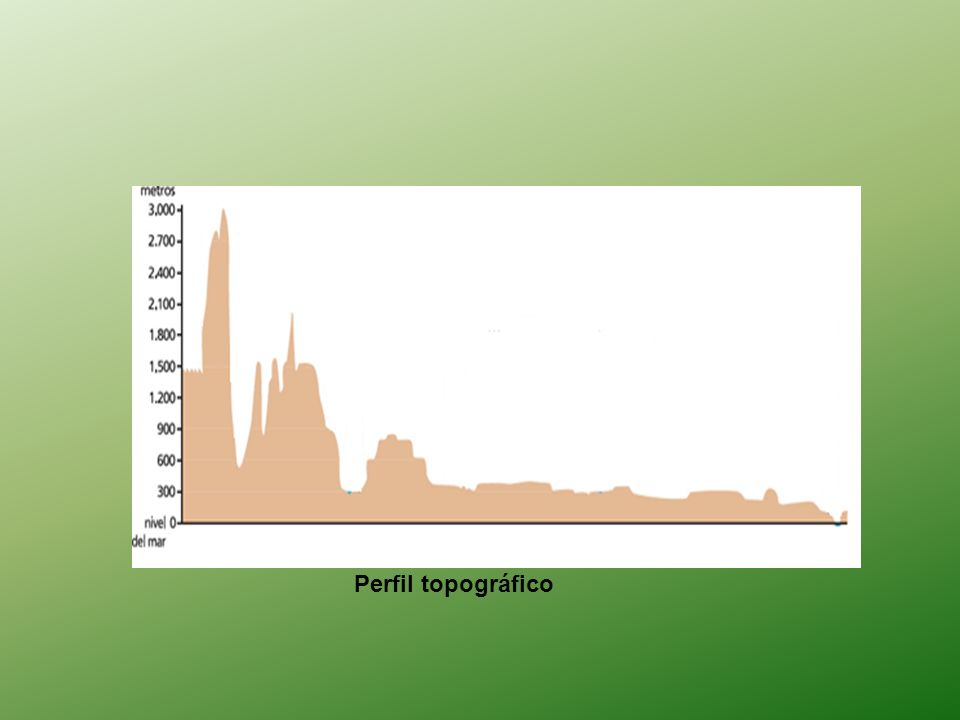

9 Perfil topográfico

10 PERO,….. ¿CÓMO SE PUEDE LEVANTAR A PARTIR DE UN MAPA, UN PERFIL TOPOGRÁFICO?

11

12

13

14

15

16 Como el plano es una representación reducida de un sector de la tierra, entonces ¿Cómo averiguo la distancia real entre 2 puntos? Muy fácil…. Para ello existen las escalas

17 Ahora, para que no te aburras, mide con tu regla los cm que hay entre los puntos A y B del mapa topográfico que tienes en tu mano, y calcula la distancia real.

18 ¿ CÓMO SE LEVANTA UN PERFIL TOPOGRÁFICO?

19 PRIMERO: DEFINE 2 PUNTOS EN EL MAPA

20 SEGUNDO: UNE CON LA REGLA DE PAPEL LOS PUNTOS Y COPIA LAS ALTURAS QUE HAY ENTRE ELLOS. Recuerda que cada línea maestra que cortas tiene una altura (cota)

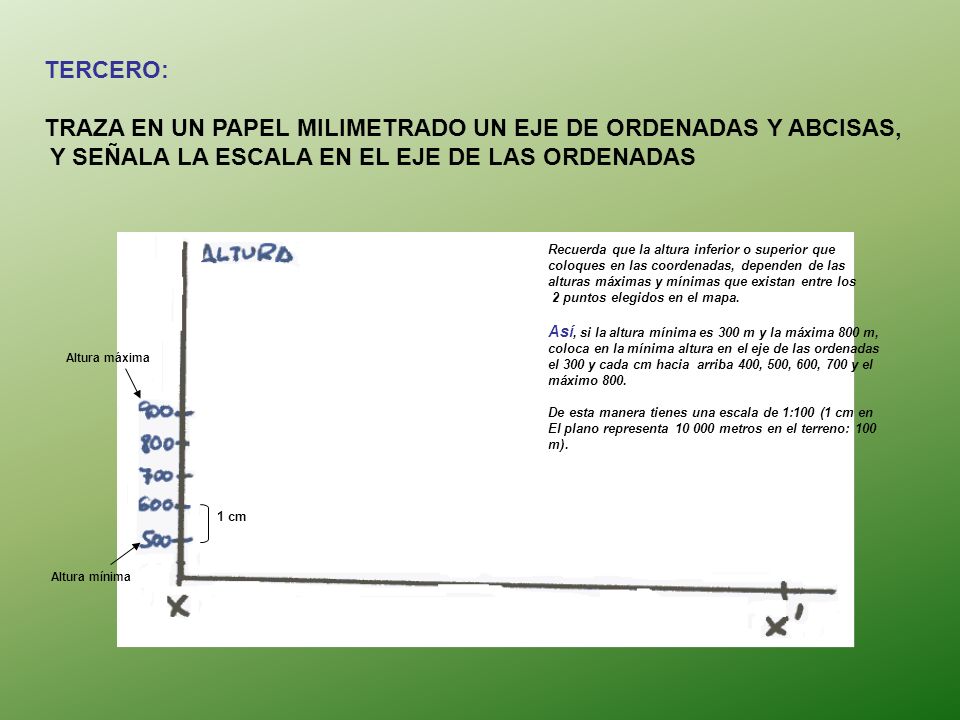

21 TERCERO: TRAZA EN UN PAPEL MILIMETRADO UN EJE DE ORDENADAS Y ABCISAS, Y SEÑALA LA ESCALA EN EL EJE DE LAS ORDENADAS Recuerda que la altura inferior o superior que coloques en las coordenadas, dependen de las alturas máximas y mínimas que existan entre los 2 puntos elegidos en el mapa. Así, si la altura mínima es 300 m y la máxima 800 m, coloca en la mínima altura en el eje de las ordenadas el 300 y cada cm hacia arriba 400, 500, 600, 700 y el máximo 800. De esta manera tienes una escala de 1:100 (1 cm en El plano representa metros en el terreno: 100 m). Altura mínima Altura máxima 1 cm

22 CUARTO: LLEVA LOS PUNTOS DE LA TIRA DE PAPEL AL EJE DE LAS ABCISAS, Y MARCA LAS ALTURAS CORRESPONDIENTES CON UN PUNTO.

23 QUINTO: UNE CADA PUNTO CON UNA LINEA CURVA

24 PRÁCTICA: ¿LEVANTA EL PLANO TOPOGRÁFICO DEL SECTOR COMPRENDIDO ENTRE EL PUNTO A Y B EN EL MAPA TOPOGRÁFICO QUE SE TE HA ENTREGADO?

25 MAPA TOPOGRÁFICO ESCALA 1 : A B

26 MAPA TOPOGRÁFICO ESCALA 1 : A B Curva de nivel Línea intermedia 550

27 SUERTE … Y SOBRE TODO DEBES DIVERTIRTE HACIÉNDOLO.
