INTERPRETACION BÁSICA DE ELECTROCARDIOGRAMA

Presentación del tema: "INTERPRETACION BÁSICA DE ELECTROCARDIOGRAMA"— Transcripción de la presentación:

1 INTERPRETACION BÁSICA DE ELECTROCARDIOGRAMA
AYUDANTES ALUMNOS: -Begliardo, Fernando -Di Doi, Ana Claudia

2 Es una herramienta de bajo costo, accesible y de alta confiabilidad.
Permite el cribado y diagnóstico de: Arritmias cardíacas Lesiones del Músc. Cardíaco (coronarias, miocárdicas, etc) Trast. De la Conducción Intracardíaca (Bloqueos) Crecimiento de las Cavidades Cardíacas Acción e Intoxicación de ciertos medicamentos Trast Electrolíticos Alt. Pericárdicas Ciertas Neumopatías

3 ¿Qué es un electrocardiograma?

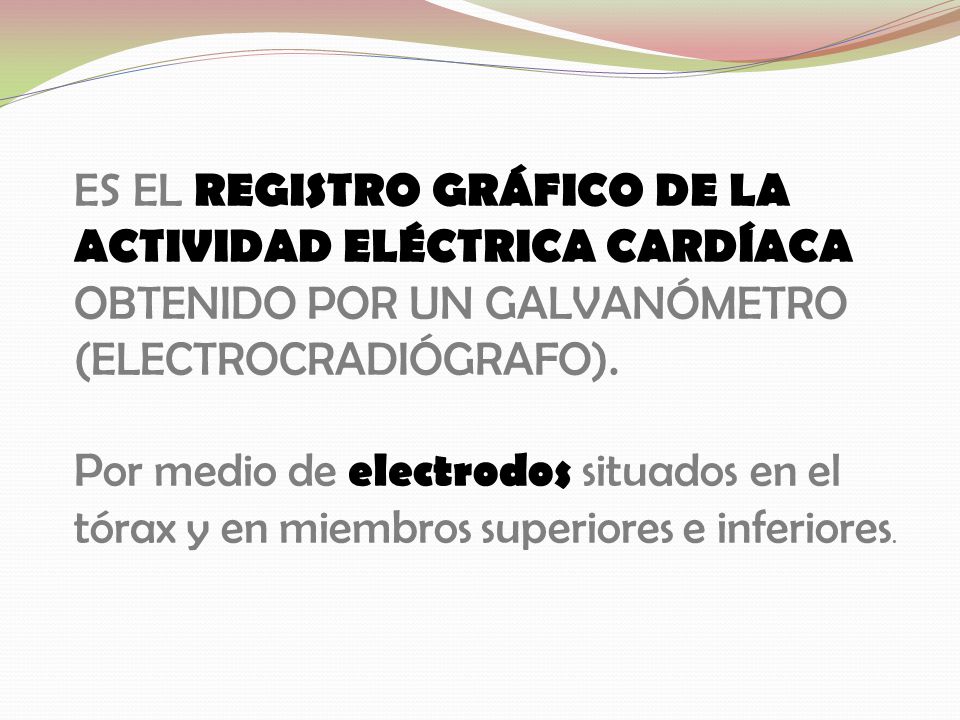

4 ES EL REGISTRO GRÁFICO DE LA ACTIVIDAD ELÉCTRICA CARDÍACA OBTENIDO POR UN GALVANÓMETRO (ELECTROCRADIÓGRAFO). Por medio de electrodos situados en el tórax y en miembros superiores e inferiores.

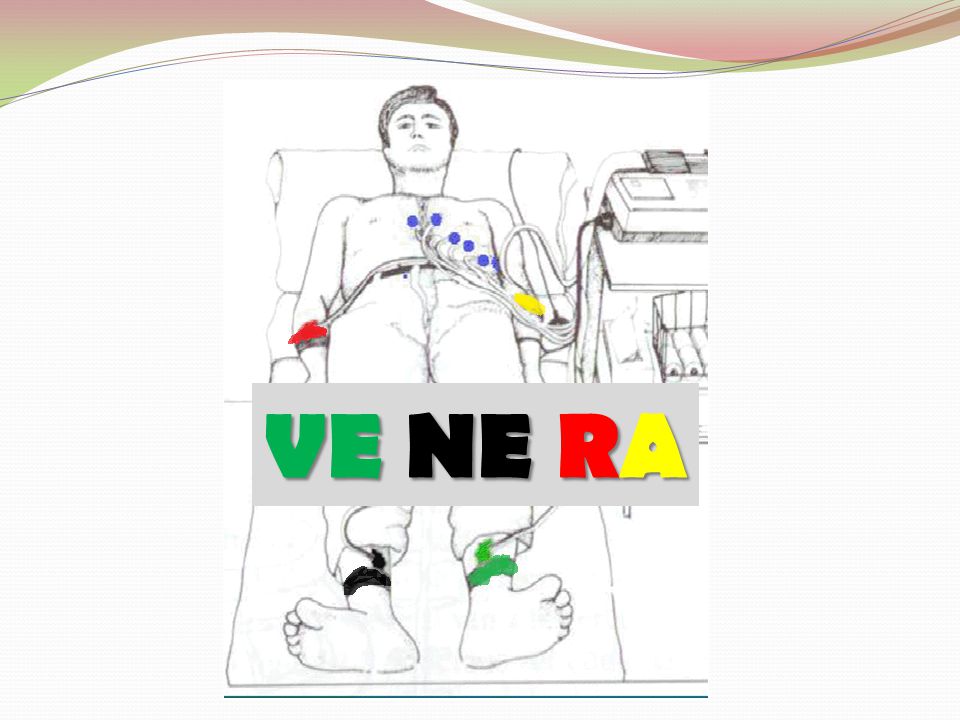

5 VE NE RA

6 Evalúa 2 variables: -AMPLITUD (mvol) -TIEMPO (seg)

7 Derivaciones

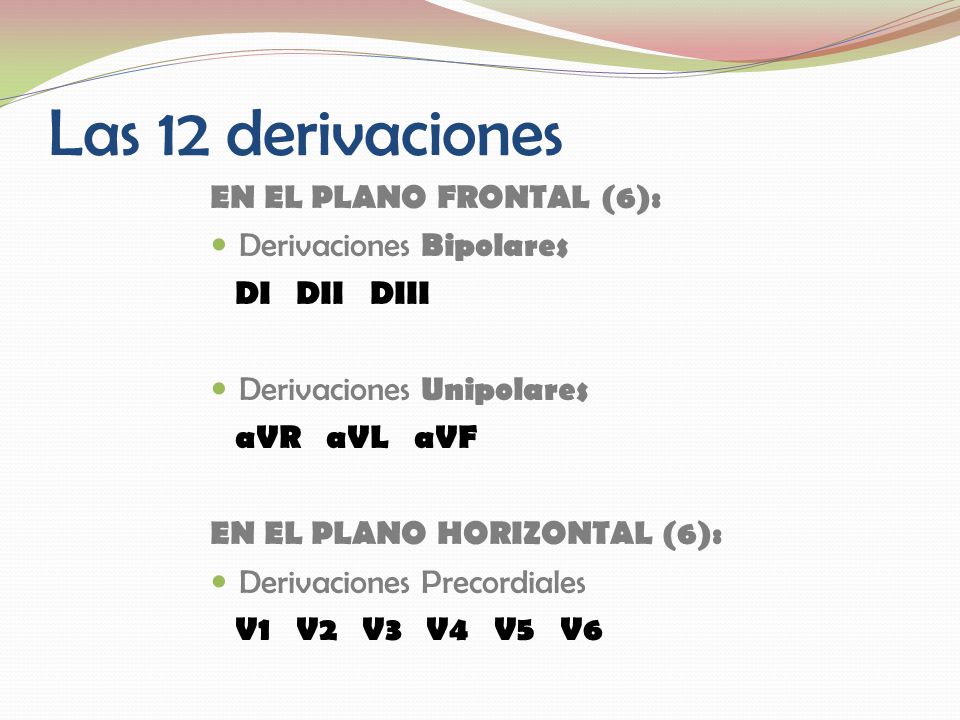

8 Las 12 derivaciones EN EL PLANO FRONTAL (6): Derivaciones Bipolares
DI DII DIII Derivaciones Unipolares aVR aVL aVF EN EL PLANO HORIZONTAL (6): Derivaciones Precordiales V1 V2 V3 V4 V5 V6

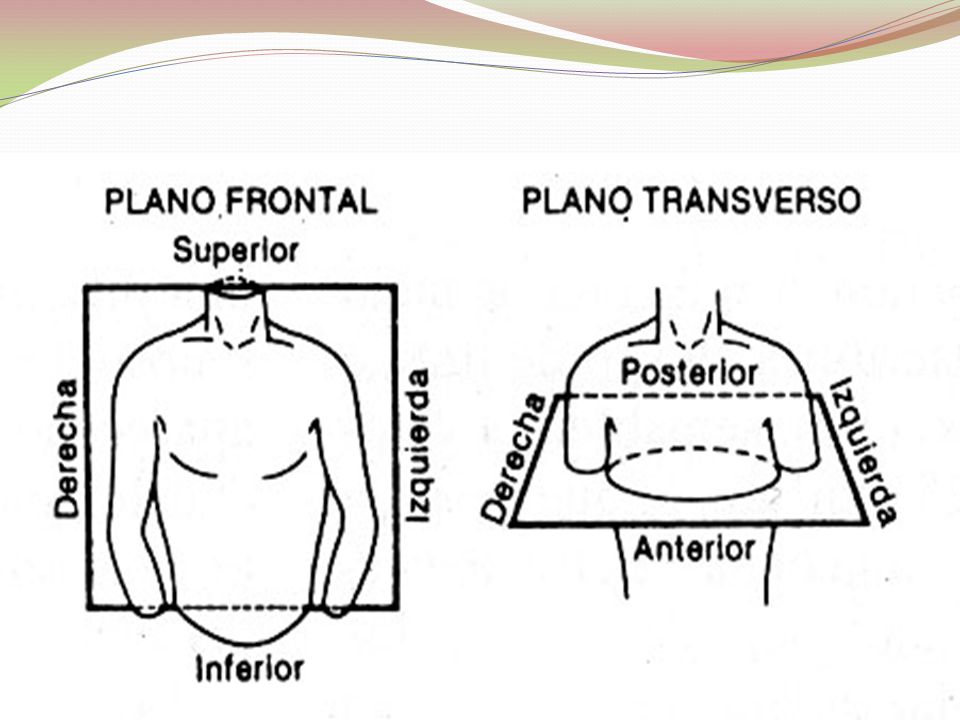

9 La ubicación de los electrodos permite “ver” el corazón desde el plano frontal y el plano horizontal.

10 Plano Frontal (miembros)
Miden la diferencia de potencial entre una punta y otra. Registran un valor absoluto.

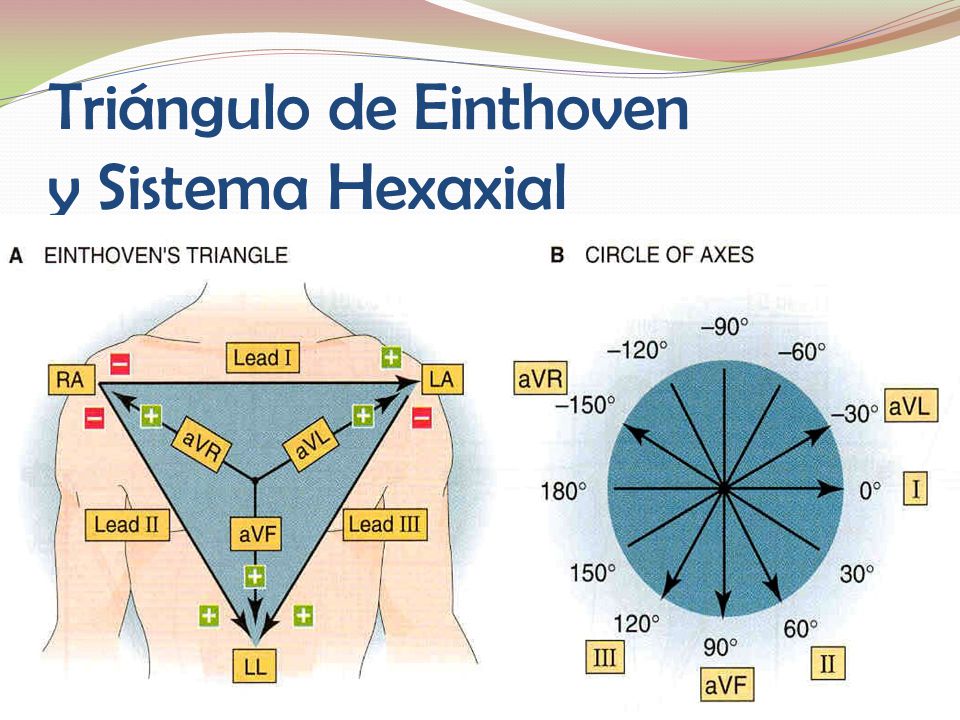

11 Triángulo de Einthoven y Sistema Hexaxial

12 Plano Horizontal (precordiales)
V1 Cuarto EIC, MED. V2 Cuarto EIC, MEI. V3 Entre V2 y V3. V4 Quinto EIC, LHC. V5 Quinto EIC, LAA. V6 Quinto EIC, LAM. Otras: .V7-V8-V9 (cara posterior) .V4R-V5R-V6R (cara derecha)

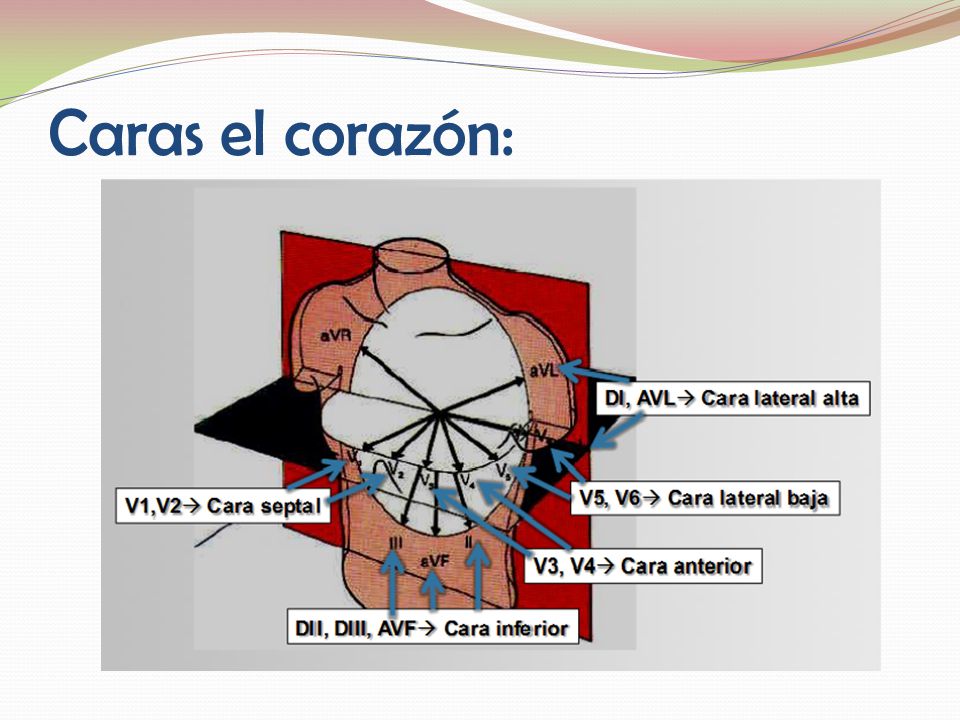

13 Caras el corazón: Derivaciones de la cara anterior: Región septal: V1 y V2 (precordiales derechas) Región apical: V3 y V4 (precordiales medias) Derivaciones izquierdas o laterales: Alta: DI y aVL Baja: V5 y V6 Derivaciones diafragmáticas: DII, DIII y aVF

14 Interpretación del Trazado Electrocardiográfico Normal

15 Sistemática de Lectura
Frecuencia Ritmo Eje Eléctrico Medidas Morfología

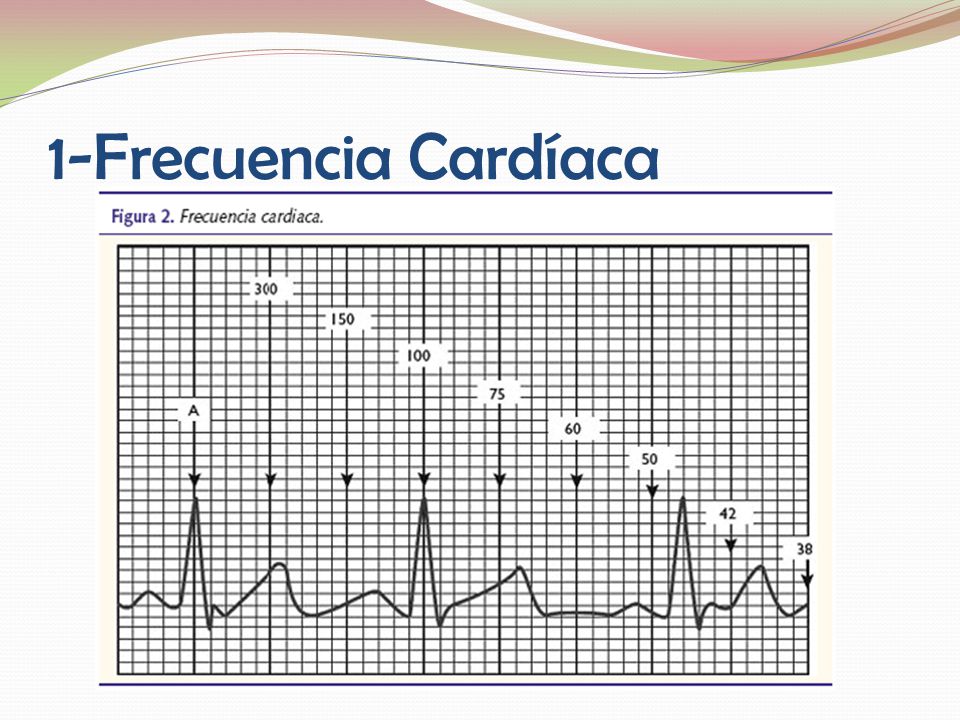

16 1-Frecuencia Cardíaca CON RITMO REGULAR:
-1500/ Nº de cuadraditos chiquitos entre 2 QRS -300/ Nº de cuadrados grandes entre 2 QRS -300, 150, 100, 75, 60, 50, 43, 38, 33, 30,etc. CON RITMO IRREGULAR: -Nº de QRS en 12 seg por 5. -Nº de QRS en 6 seg por 10.

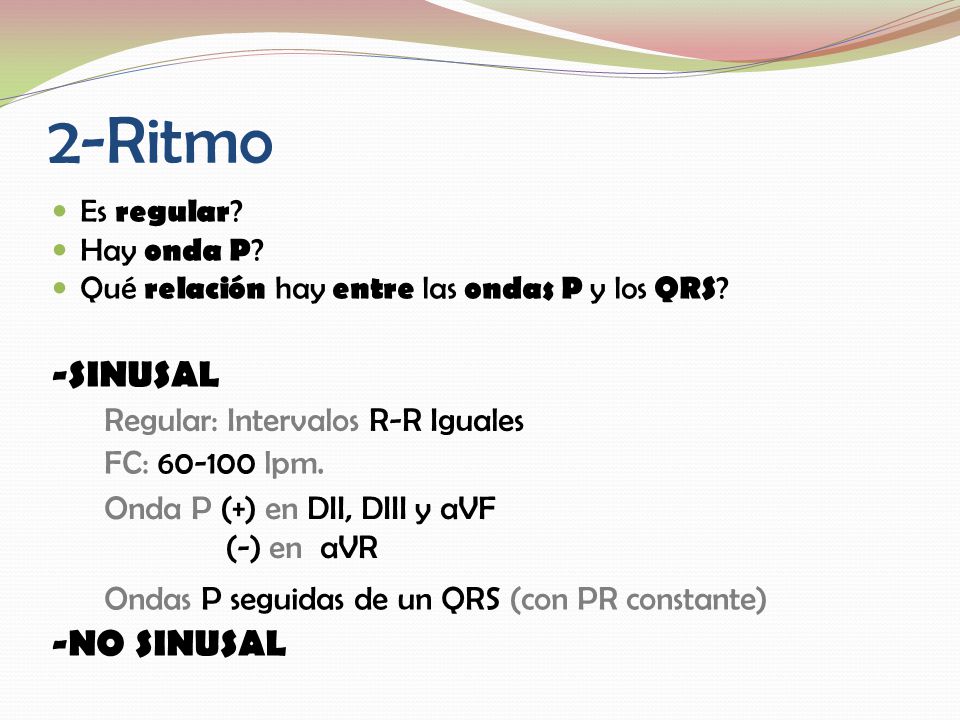

17 2-Ritmo -SINUSAL -NO SINUSAL Regular: Intervalos R-R Iguales
Es regular? Hay onda P? Qué relación hay entre las ondas P y los QRS? -SINUSAL -NO SINUSAL Regular: Intervalos R-R Iguales FC: lpm. Onda P (+) en DII, DIII y aVF (-) en aVR Ondas P seguidas de un QRS (con PR constante)

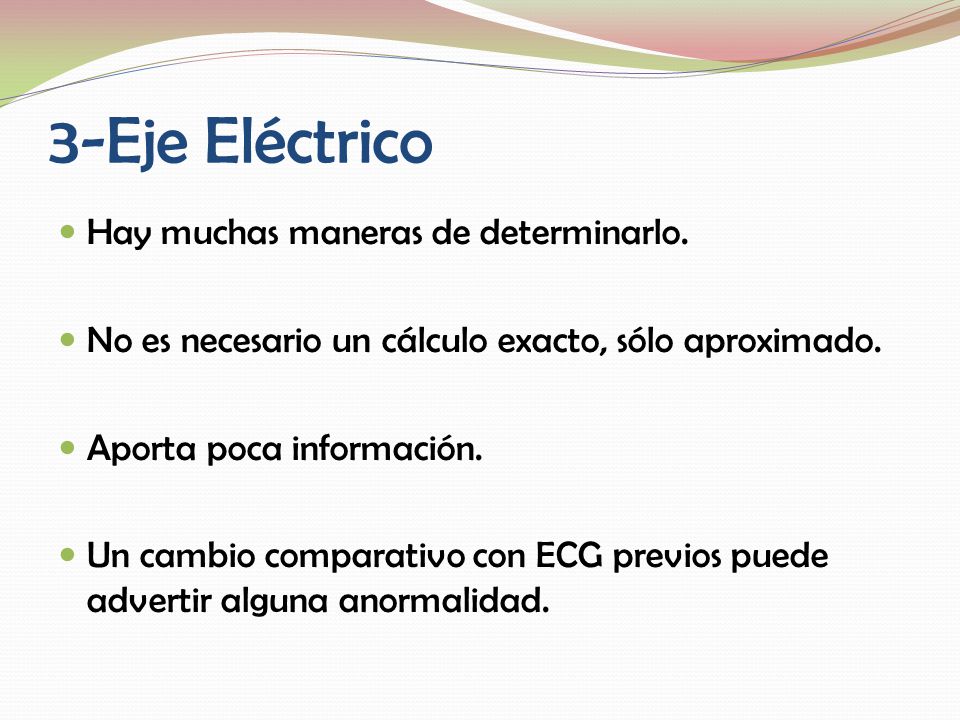

18 3-Eje Eléctrico Hay muchas maneras de determinarlo.
No es necesario un cálculo exacto, sólo aproximado. Aporta poca información. Un cambio comparativo con ECG previos puede advertir alguna anormalidad.

19

20

21 Normal

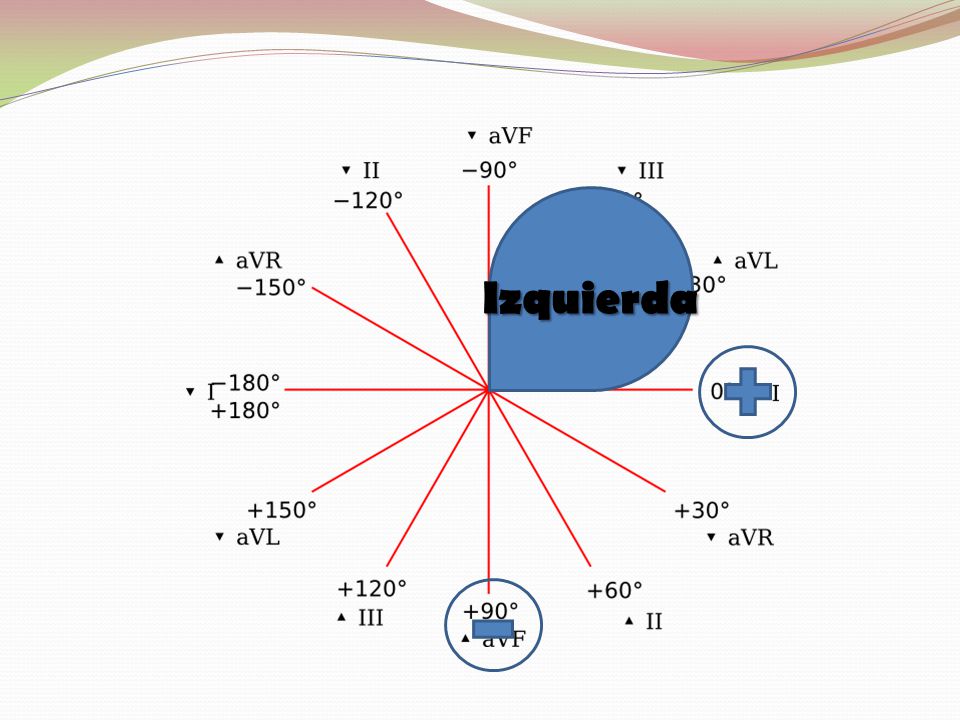

22 Izquierda

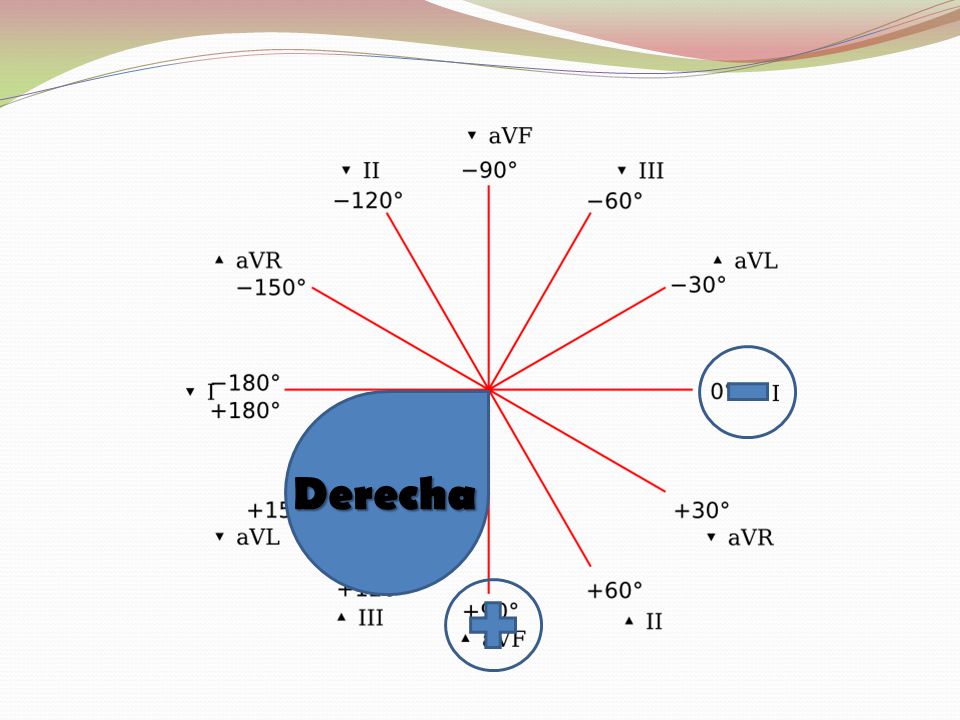

23 Derecha

24

25

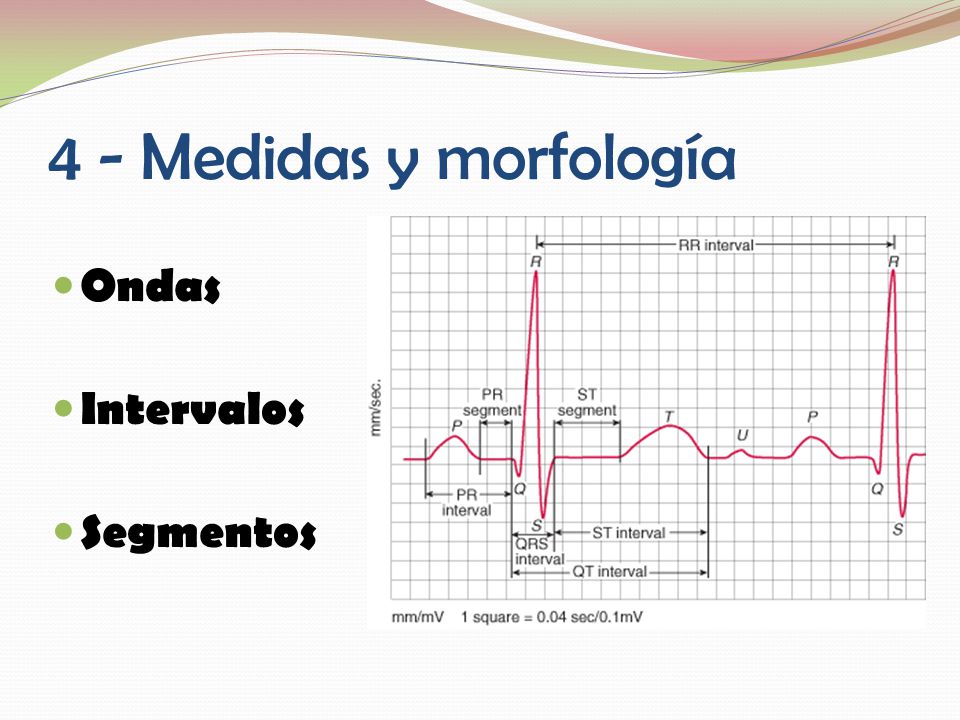

26 4 - Medidas y morfología Ondas Intervalos Segmentos

27 Onda P DESPOLARIZACIÓN AURICULAR
Duración: 0.12 s (<3 cuad) Amplitud: 0.25 mV (2.5 cuad) Se evalúa en DII y aVF P AD AI DESPOLARIZACIÓN AURICULAR

28 Complejo QRS DESPOLARIZACIÓN VENTRICULAR
Duración: 0.06 a 0.10 s (1.5 a 2.5 cuad) Amplitud: Variable s/derivación QRS DESPOLARIZACIÓN VENTRICULAR

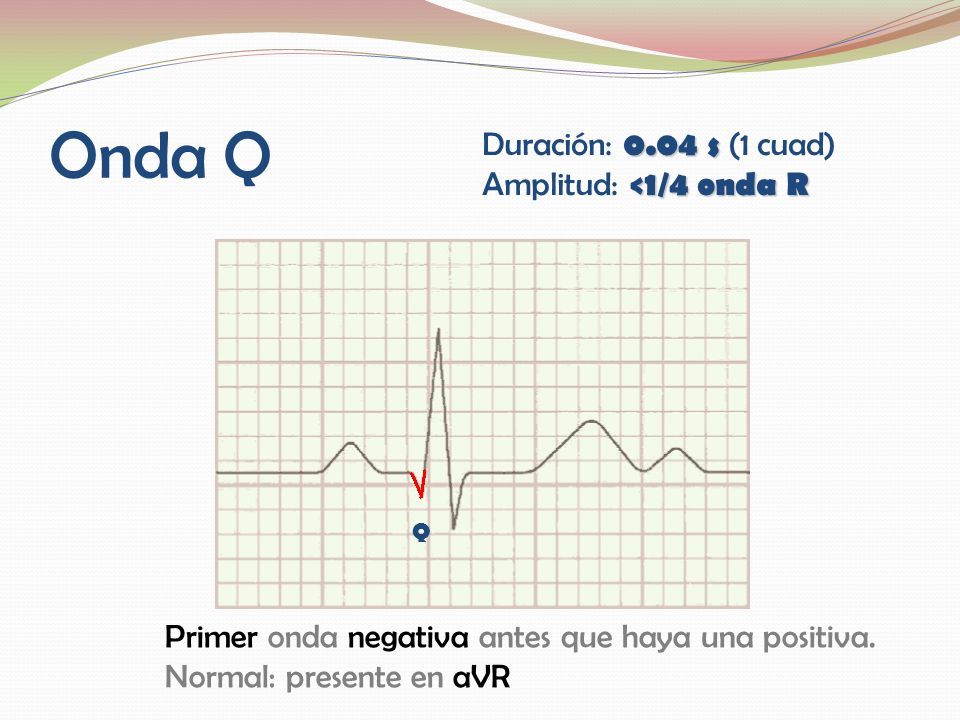

29 Onda Q Duración: 0.04 s (1 cuad) Amplitud: <1/4 onda R
Primer onda negativa antes que haya una positiva. Normal: presente en aVR

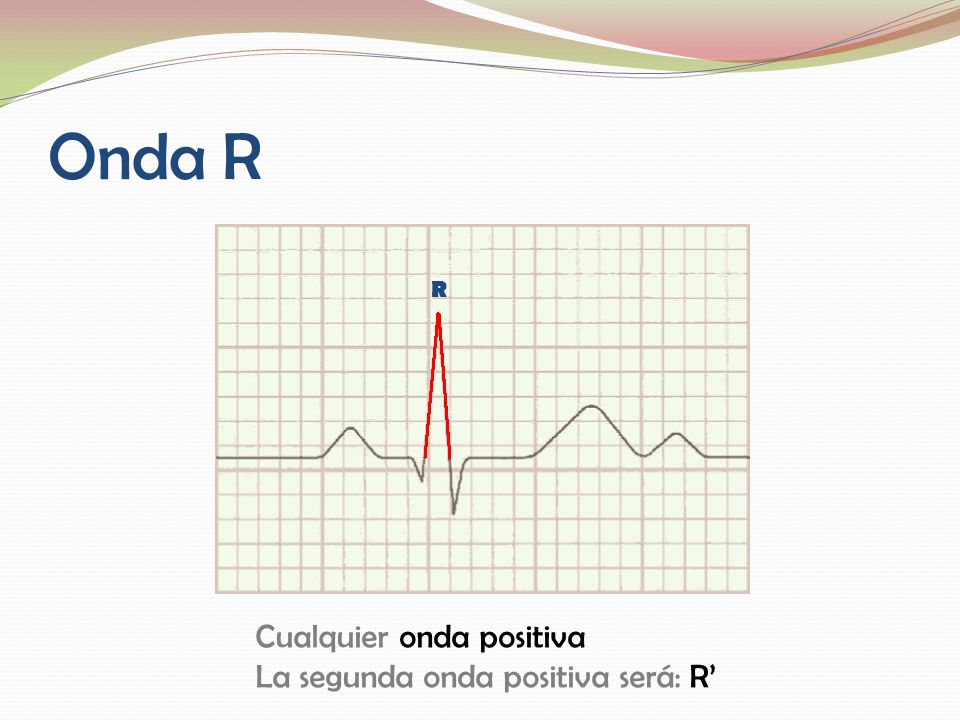

30 Onda R R Cualquier onda positiva La segunda onda positiva será: R’

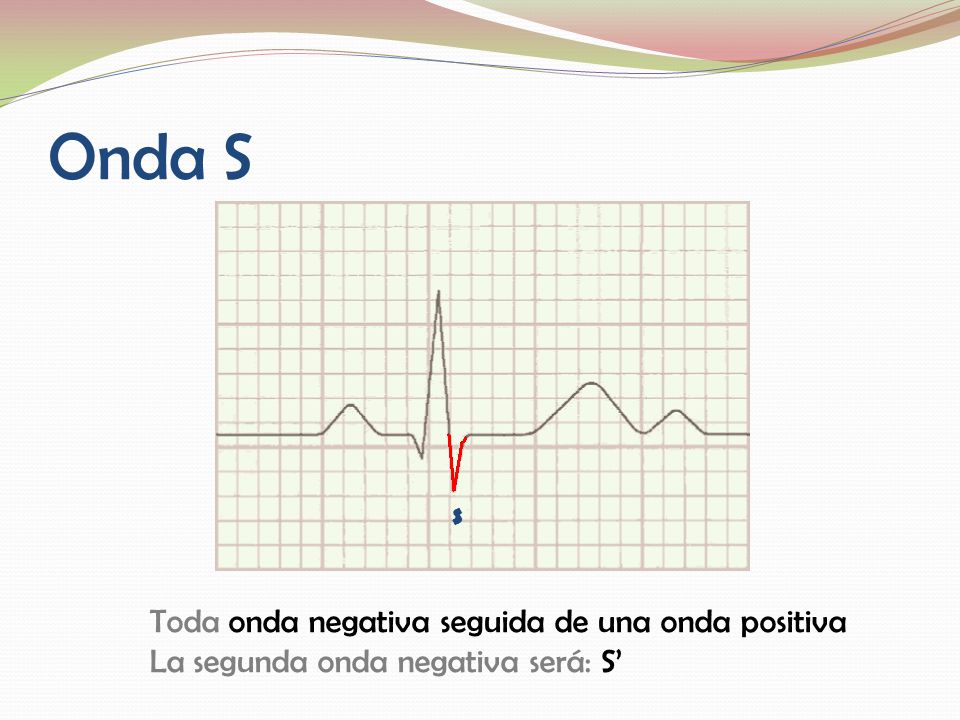

31 Onda S Toda onda negativa seguida de una onda positiva
La segunda onda negativa será: S’

32 Las letras mayúsculas (Q, R, S) indican ondas de gran tamaño (>5 mm), las minúsculas (q, r, s) ondas pequeñas (<5 mm) Morfología: Complejos limpios (sin melladuras o empastamientos) y predominantemente positivos en la mayoría de las derivaciones excepto aVR y V1 - V2 en donde son negativos y en V3 - V4 son difásicos (complejos RS de transición) Voltaje: La S en V1 - V2 NO debe ser > 0.8 mV (8 cuad) y la R en V5 - V6 No debe ser > 2.5 mV (25 cuad) S R

33 Onda T REPOLARIZACIÓN VENTRICULAR
Asimétrica Voltaje: concordante con el QRS precedente T REPOLARIZACIÓN VENTRICULAR

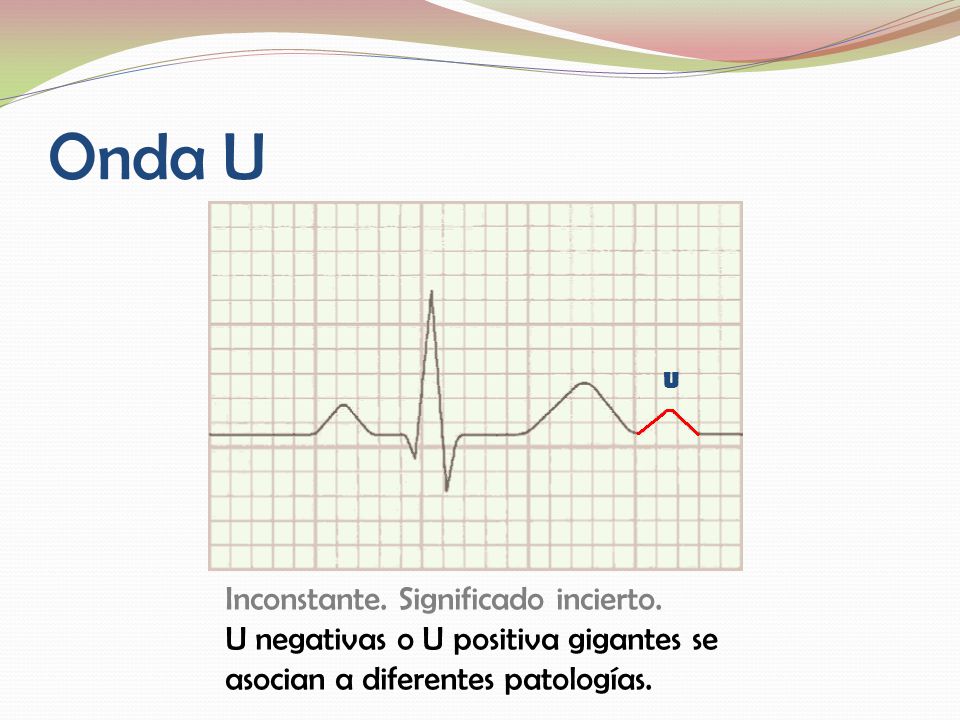

34 Onda U U Inconstante. Significado incierto. U negativas o U positiva gigantes se asocian a diferentes patologías.

35 Segmentos e intervalos
Segmento: porción de la línea isoeléctrica que va desde el final de una onda hasta el comienzo de la onda siguiente. - Segmento PR Segmento ST Segmento TP Intervalo: Suma del segmento y una o más ondas. - Intervalo PR/PQ - Intervalo QRS Intervalo QT - Intervalo QU Intervalo PP Intervalo RR

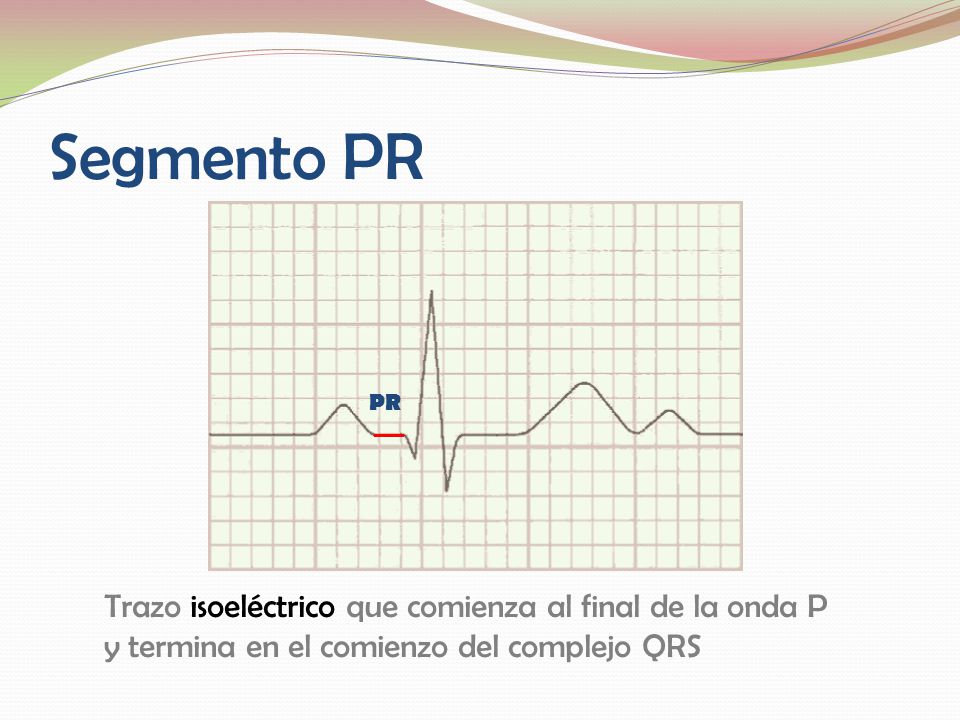

36 Segmento PR PR Trazo isoeléctrico que comienza al final de la onda P y termina en el comienzo del complejo QRS

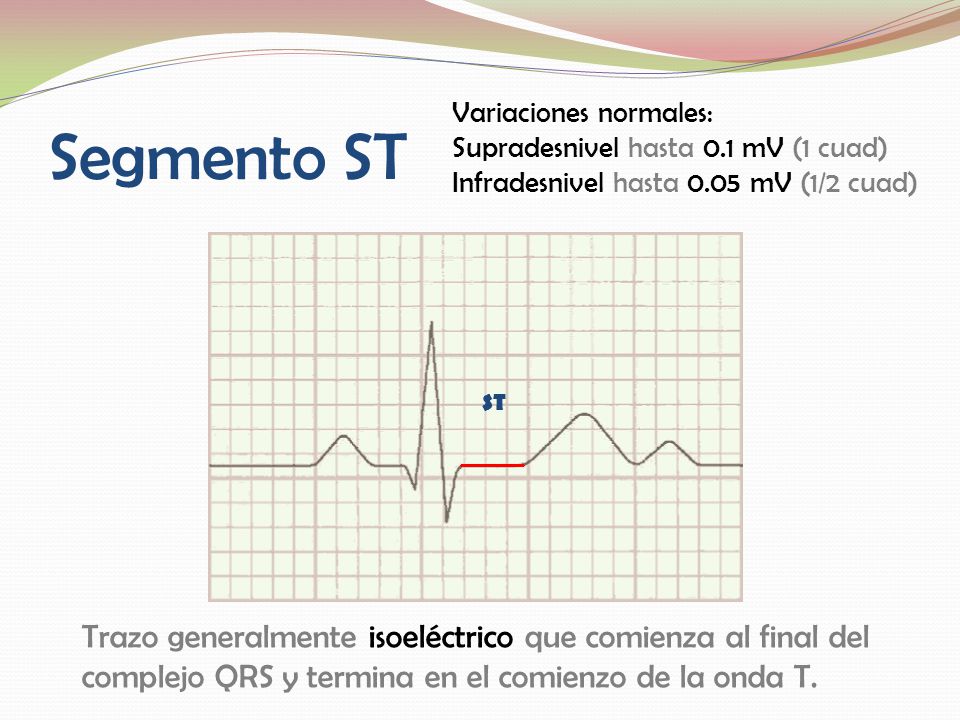

37 Segmento ST Variaciones normales: Supradesnivel hasta 0.1 mV (1 cuad) Infradesnivel hasta 0.05 mV (1/2 cuad) ST Trazo generalmente isoeléctrico que comienza al final del complejo QRS y termina en el comienzo de la onda T.

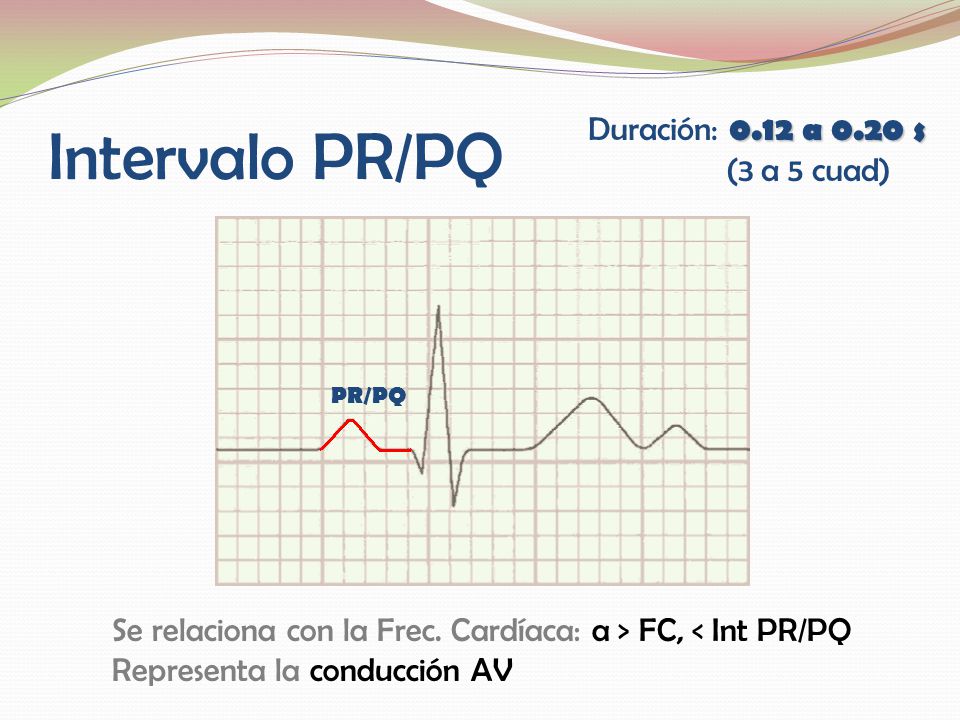

38 Intervalo PR/PQ Duración: 0.12 a 0.20 s (3 a 5 cuad)
Se relaciona con la Frec. Cardíaca: a > FC, < Int PR/PQ Representa la conducción AV

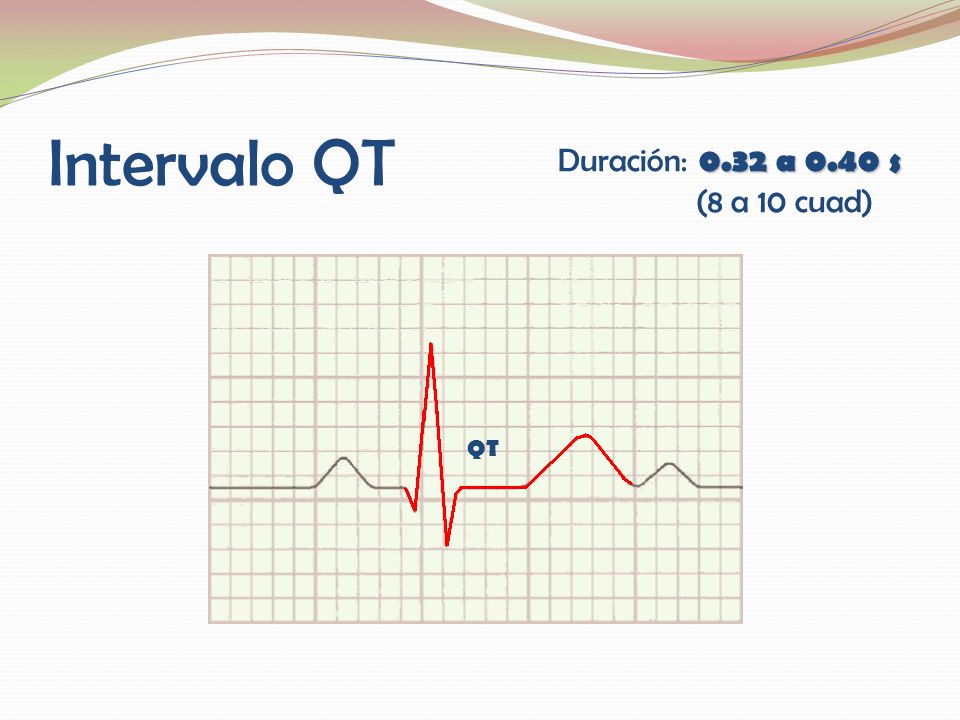

39 Intervalo QT Duración: 0.32 a 0.40 s (8 a 10 cuad) QT

40 Mide la despolarización y la repolarización ventricular
Mide la despolarización y la repolarización ventricular. Equivale aprox al período refractario. Varía con la frec. cardíaca: a > FC, < Int QT Con frecuencia cardíaca normal (60-90 lpm) el intervalo QT debe ser menor a la mitad del intervalo RR previo (suele ser un 40%) Si es mayor a la mitad es anómalo

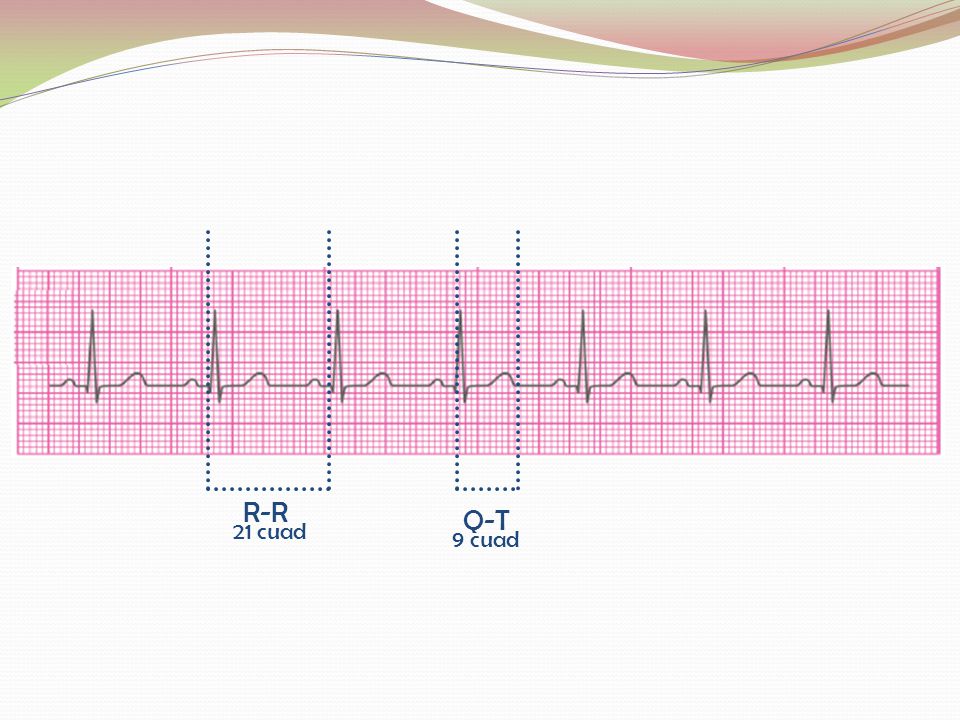

41 R-R 21 cuad Q-T 9 cuad

42 QTc (Intervalo QT corregido)
Para que el QT no sea afectado por la FC se puede corregir por medio de la Fórmula de Bazett: QTc Int QT Int RR (segundos) Valor Normal: hasta 0.44 segundos

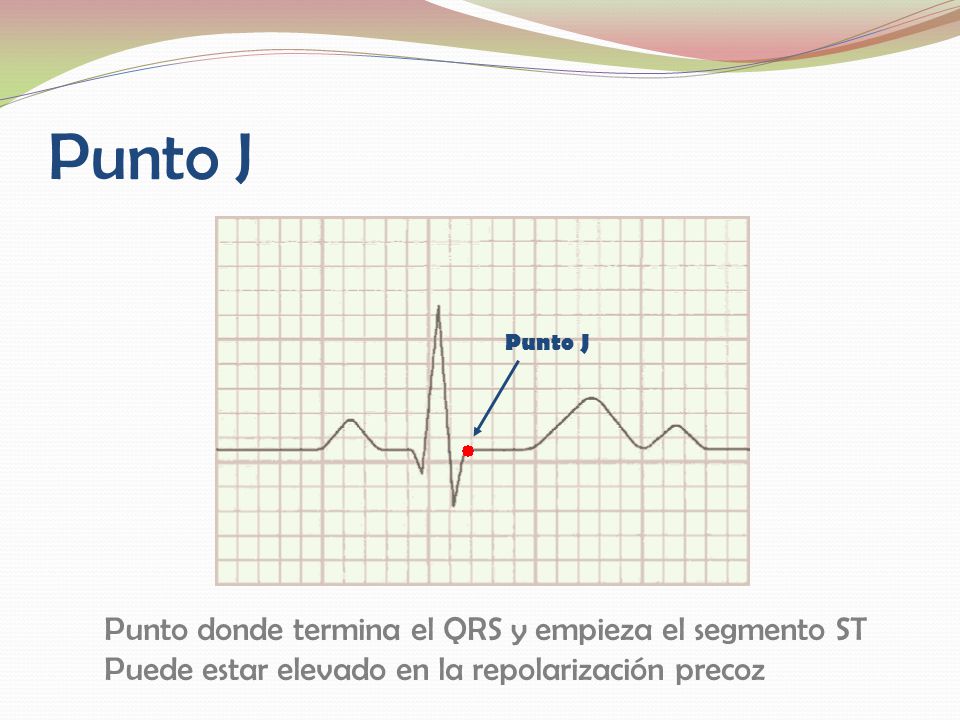

43 Punto J Punto donde termina el QRS y empieza el segmento ST
Puede estar elevado en la repolarización precoz

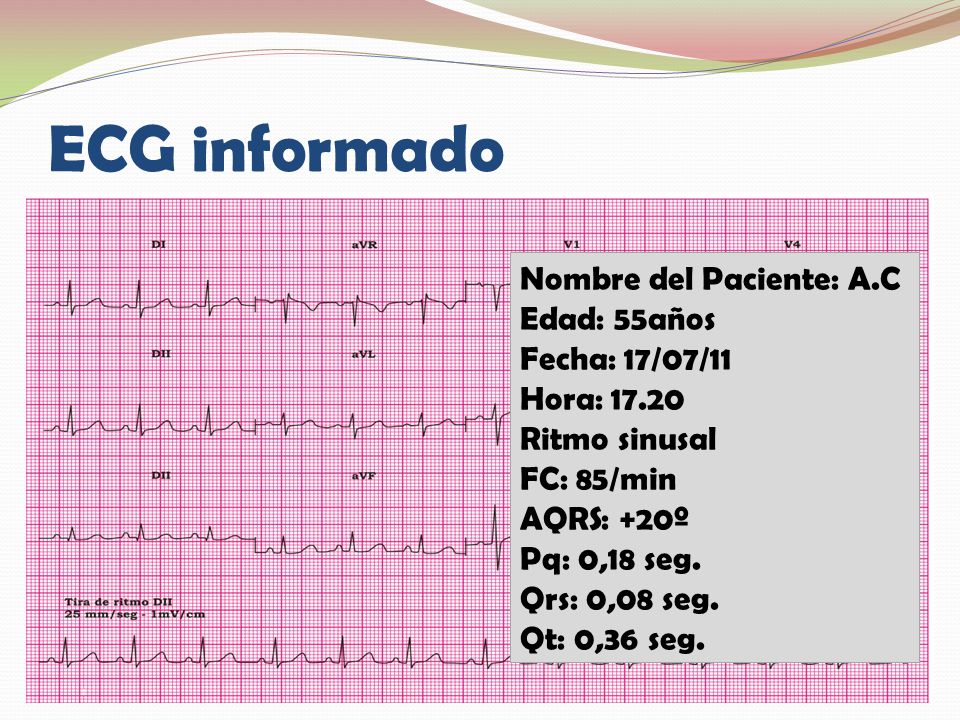

44 ECG informado Nombre del Paciente: A.C Edad: 55años Fecha: 17/07/11
Hora: 17.20 Ritmo sinusal FC: 85/min AQRS: +20º Pq: 0,18 seg. Qrs: 0,08 seg. Qt: 0,36 seg.

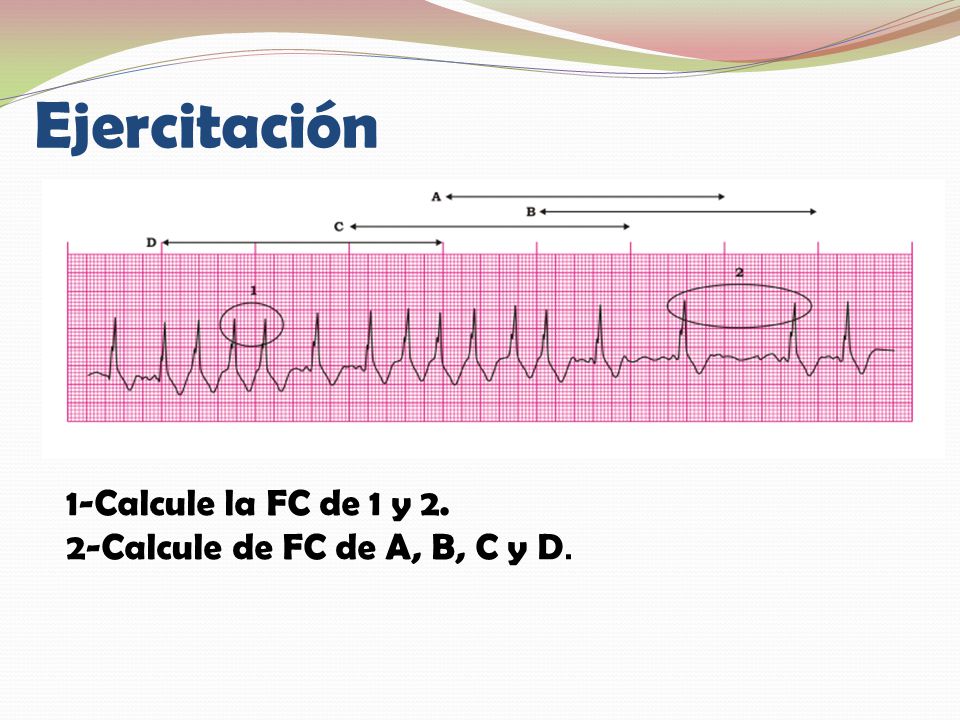

45 Ejercitación 1-Calcule la FC de 1 y 2. 2-Calcule de FC de A, B, C y D.

46

47

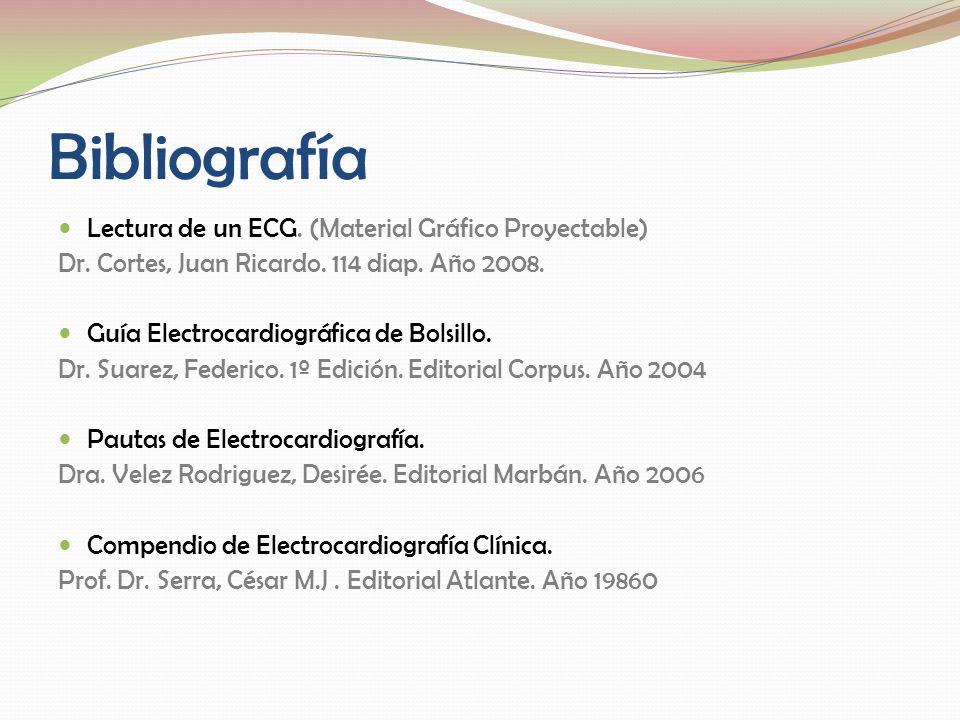

48 Bibliografía Lectura de un ECG. (Material Gráfico Proyectable)
Dr. Cortes, Juan Ricardo. 114 diap. Año 2008. Guía Electrocardiográfica de Bolsillo. Dr. Suarez, Federico. 1º Edición. Editorial Corpus. Año 2004 Pautas de Electrocardiografía. Dra. Velez Rodriguez, Desirée. Editorial Marbán. Año 2006 Compendio de Electrocardiografía Clínica. Prof. Dr. Serra, César M.J . Editorial Atlante. Año 19860
