1 ELECTROCARDI0GRAMA CATEDRA DE FISILOGIA HUMANA

2 El alumno deberá aplicar los siguientes conceptos relacionados a Electrocardiografía: Bases biofísicas de la generación y registro de la actividad eléctrica global en el miocardio (Actividad Nº 1 ) Concepto de Derivación y bases biofísicas del registro en cada una de ellas (Actividad Nº 2) Obtención de la Frecuencia Cardíaca (FC) a través del ECG (Actividad Nº 3) Morfología y duración de los accidentes del trazado electrocardiográfico (Actividad Nº 4) Correlación temporal entre el ECG y el Potencial de Acción (PA) ventricular (Actividad Nº 5) Relación entre FC y duración del Intervalo QT (Actividad Nº 6) Obtención del Vector Cardíaco Medio (VCM) de la despolarización ventricular (Actividad Nº 7) Conocimientos previos

3 ECG Es el registro gráfico de la actividad eléctrica generada por el miocardio Representa diferencias de potencial en función del tiempo. La diferencia se registra entre dos puntos de la superficie corporal Para su interpretación es necesario conocer la Técnica de registro, sus fundamentos teóricos y los fenómenos que determinan que la presencia de sectores despolarizados y no despolarizados simultáneos generen diferencias de potencial registrables El ECG es relevante en la práctica clínica y definitivo para el comienzo rápido de la terapia en síndromes coronarios agudos.

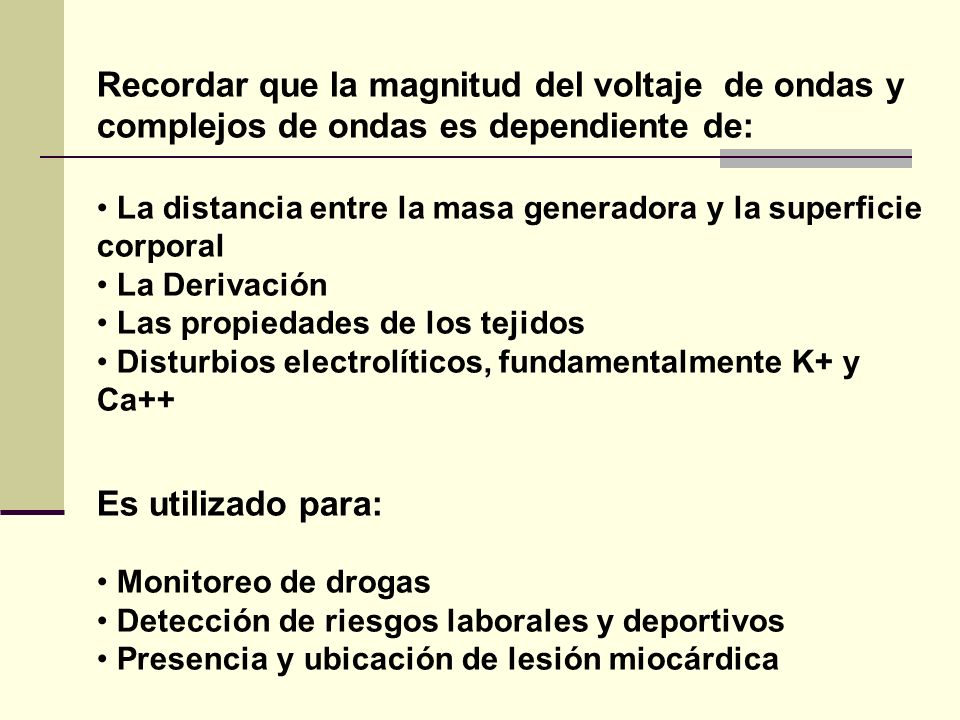

4 Recordar que la magnitud del voltaje de ondas y complejos de ondas es dependiente de: La distancia entre la masa generadora y la superficie corporal La Derivación Las propiedades de los tejidos Disturbios electrolíticos, fundamentalmente K+ y Ca++ Es utilizado para: Monitoreo de drogas Detección de riesgos laborales y deportivos Presencia y ubicación de lesión miocárdica

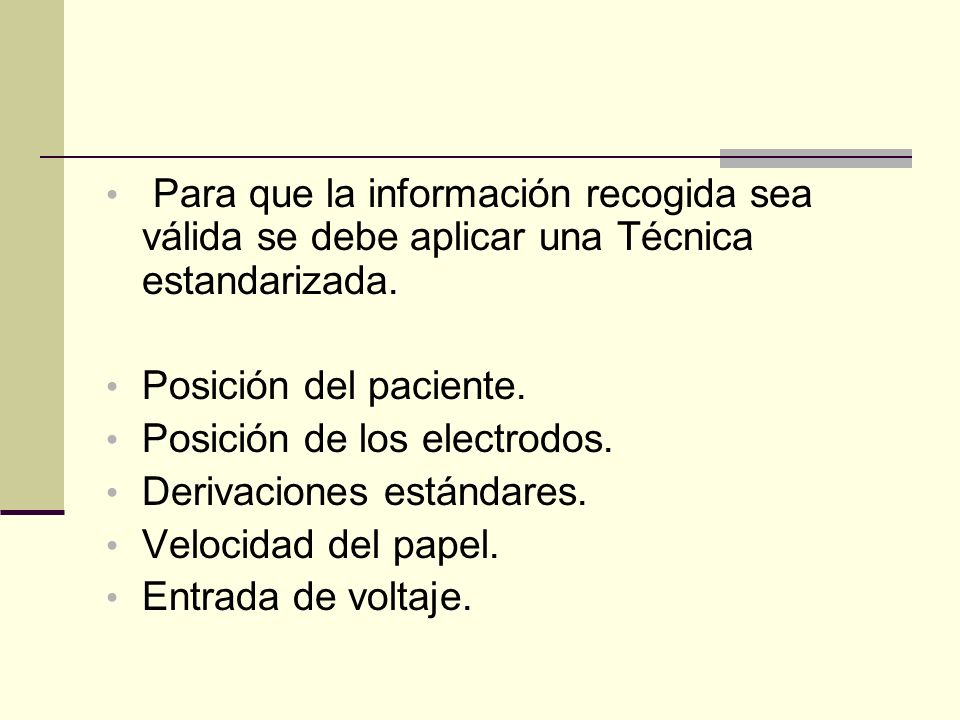

5 Para que la información recogida sea válida se debe aplicar una Técnica estandarizada. Posición del paciente. Posición de los electrodos. Derivaciones estándares. Velocidad del papel. Entrada de voltaje.

6 Posición del paciente. Decúbito ventral Relajado Tº ambiente de 25ºC Ambiente silencioso Con ropa liviana Sin zapatos Sin objetos metálicos

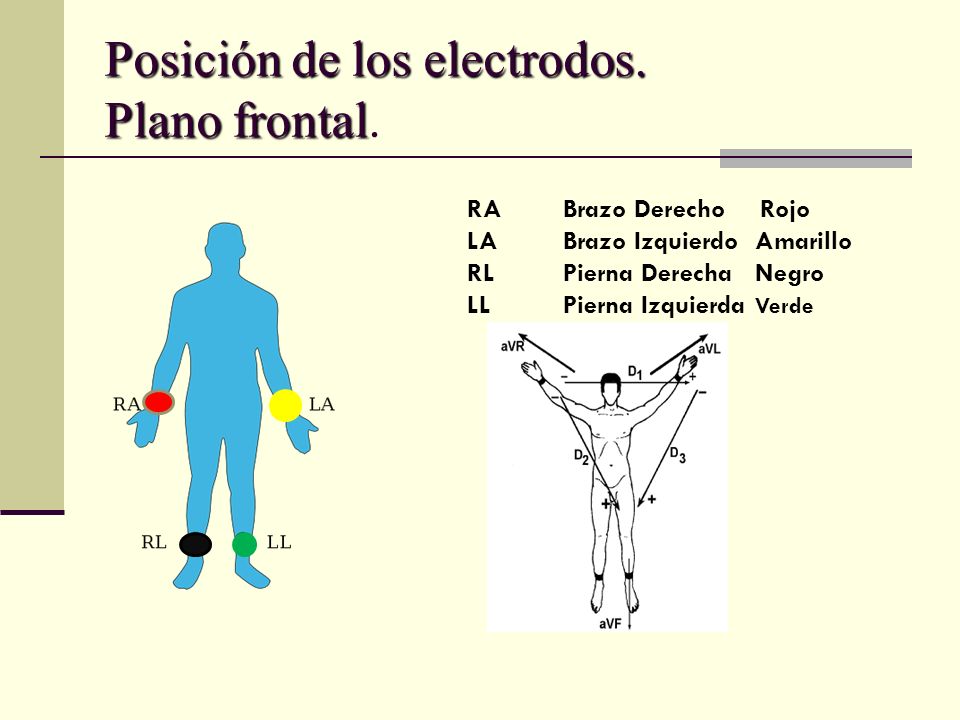

7 Posición de los electrodos. Plano frontal Posición de los electrodos. Plano frontal. RABrazo Derecho Rojo LABrazo IzquierdoAmarillo RLPierna DerechaNegro LLPierna Izquierda Verde

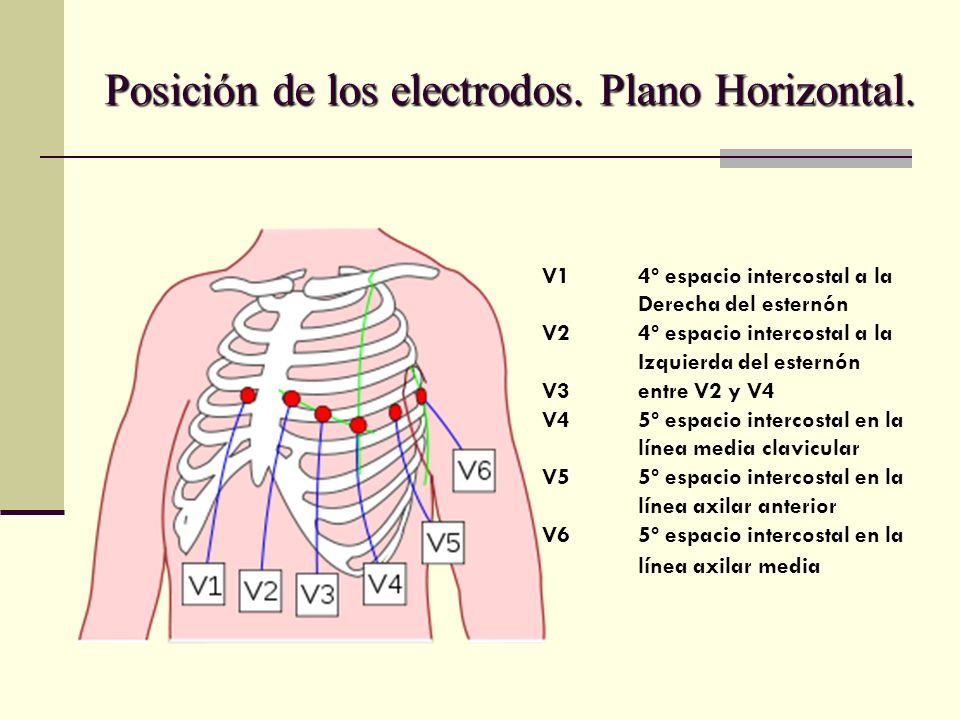

8 Posición de los electrodos. Plano Horizontal. V14º espacio intercostal a la Derecha del esternón V24º espacio intercostal a la Izquierda del esternón V3entre V2 y V4 V45º espacio intercostal en la línea media clavicular V55º espacio intercostal en la línea axilar anterior V65º espacio intercostal en la línea axilar media

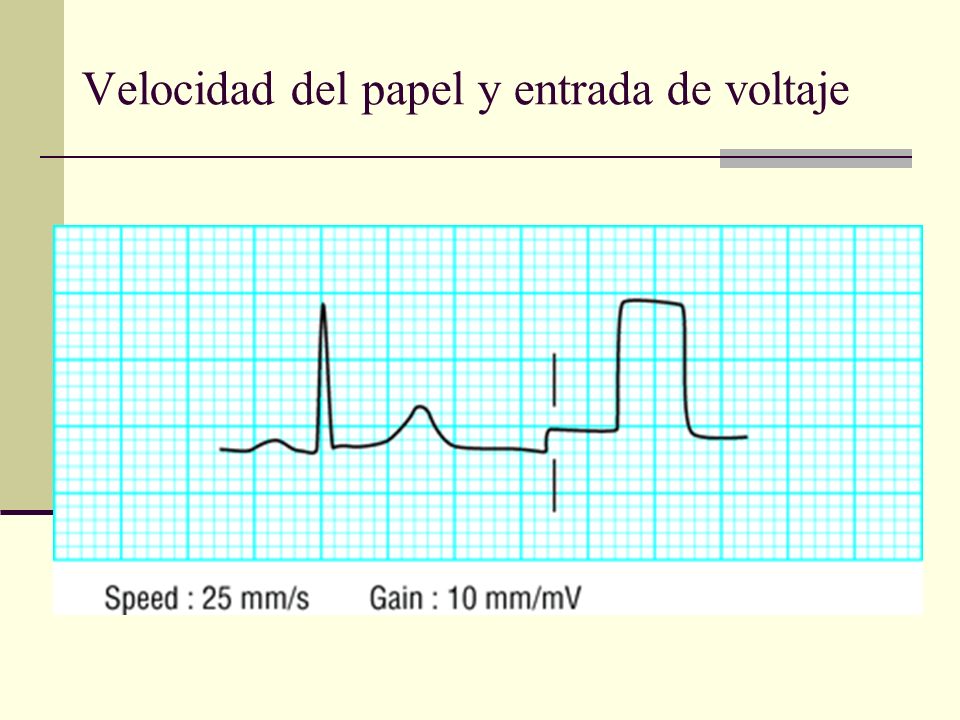

9 Velocidad del papel y entrada de voltaje

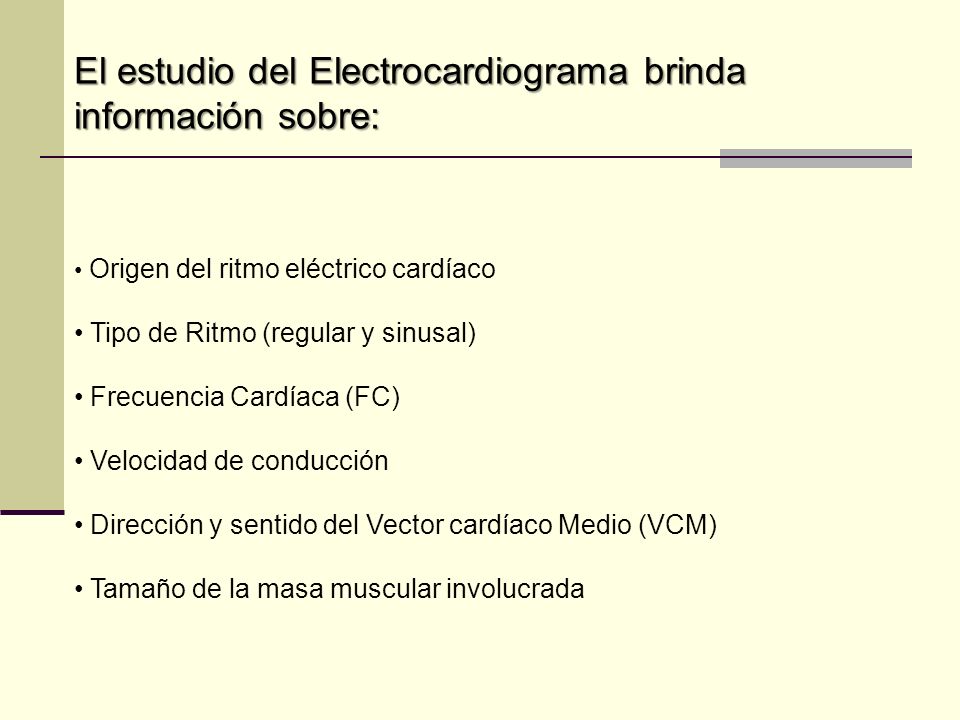

10 El estudio del Electrocardiograma brinda información sobre: Origen del ritmo eléctrico cardíaco Tipo de Ritmo (regular y sinusal) Frecuencia Cardíaca (FC) Velocidad de conducción Dirección y sentido del Vector cardíaco Medio (VCM) Tamaño de la masa muscular involucrada

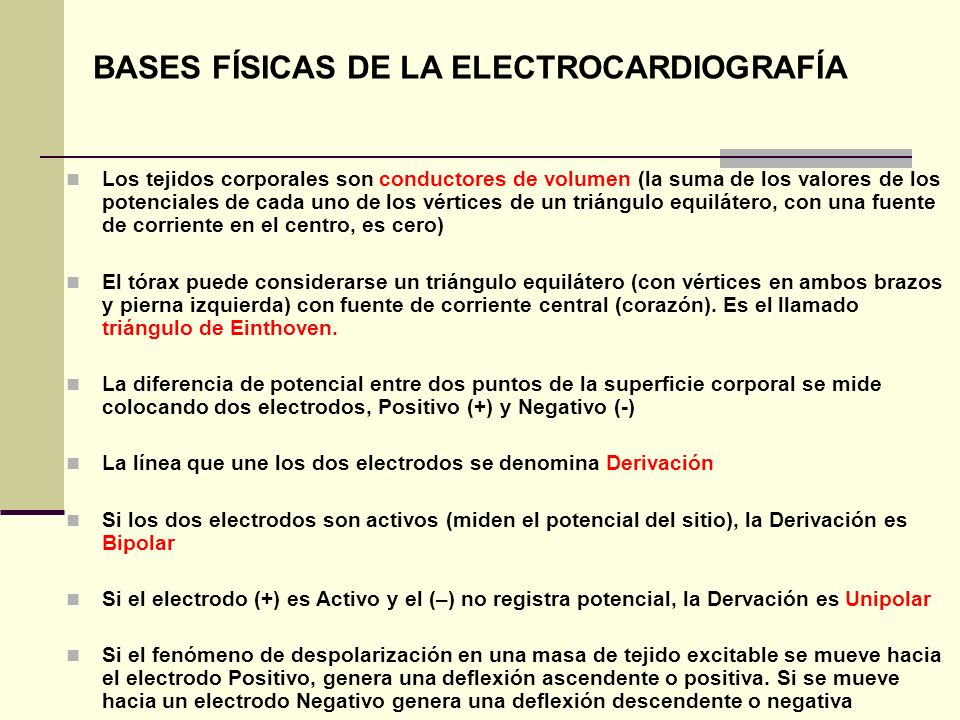

11 BASES FÍSICAS DE LA ELECTROCARDIOGRAFÍA Los tejidos corporales son conductores de volumen (la suma de los valores de los potenciales de cada uno de los vértices de un triángulo equilátero, con una fuente de corriente en el centro, es cero) El tórax puede considerarse un triángulo equilátero (con vértices en ambos brazos y pierna izquierda) con fuente de corriente central (corazón). Es el llamado triángulo de Einthoven. La diferencia de potencial entre dos puntos de la superficie corporal se mide colocando dos electrodos, Positivo (+) y Negativo (-) La línea que une los dos electrodos se denomina Derivación Si los dos electrodos son activos (miden el potencial del sitio), la Derivación es Bipolar Si el electrodo (+) es Activo y el (–) no registra potencial, la Dervación es Unipolar Si el fenómeno de despolarización en una masa de tejido excitable se mueve hacia el electrodo Positivo, genera una deflexión ascendente o positiva. Si se mueve hacia un electrodo Negativo genera una deflexión descendente o negativa

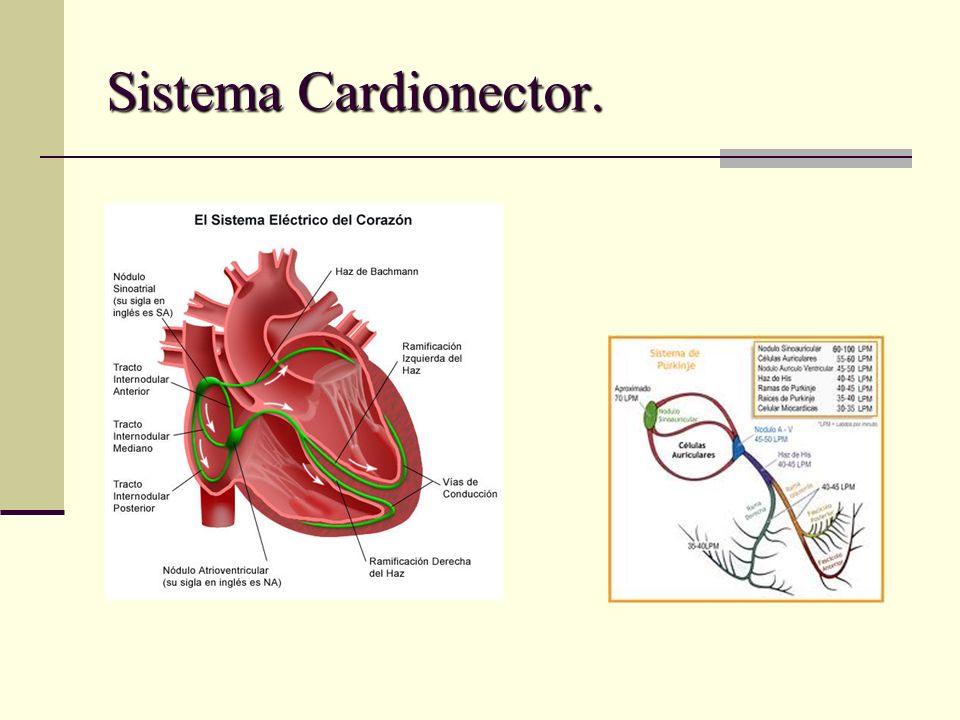

12 Sistema Cardionector.

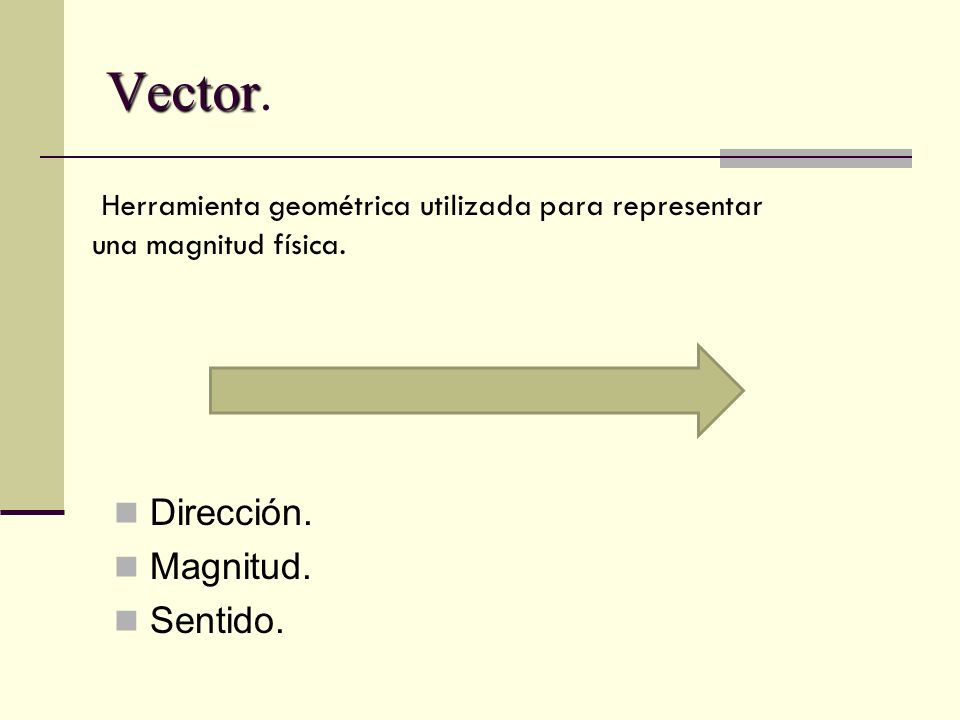

13 Vector Vector. Dirección. Magnitud. Sentido. Herramienta geométrica utilizada para representar una magnitud física.

14 MORFOLOGÍA DEL REGISTRO DE LA DESPOLARIZACIÓN VENTRICULAR DEPENDIENDO DEL ÁNGULO ENTRE EL VECTOR DE DESPOLARIZACIÓN Y LA DERIVACIÓN

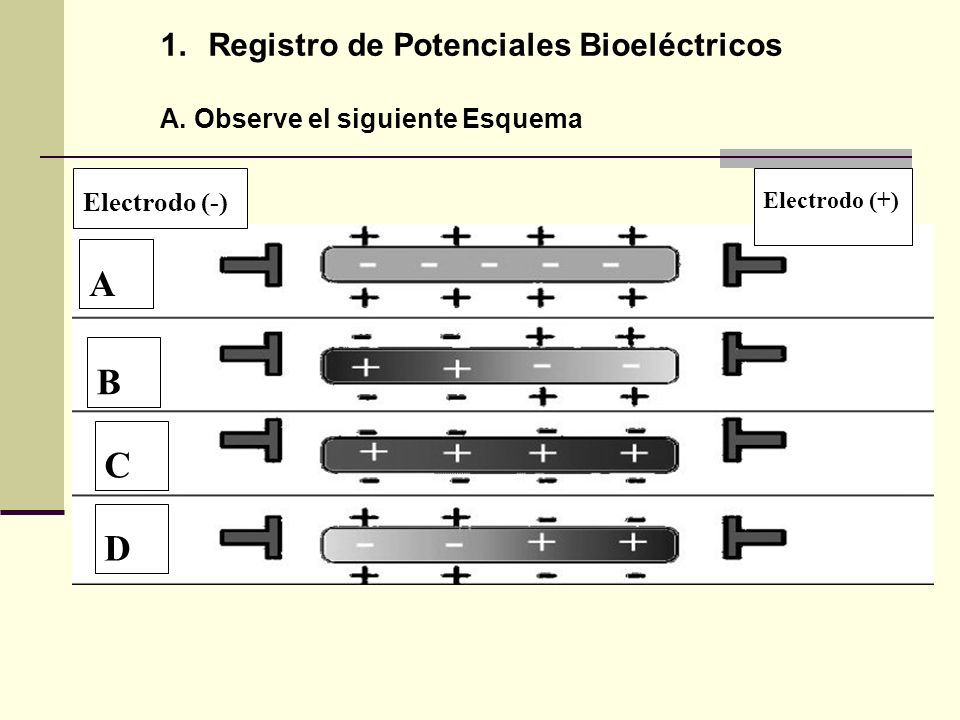

15 1.Registro de Potenciales Bioeléctricos A. Observe el siguiente Esquema A Electrodo (-) Electrodo (+) B C D

16 2. Derivaciones A. Observe el siguiente esquema A B C D D

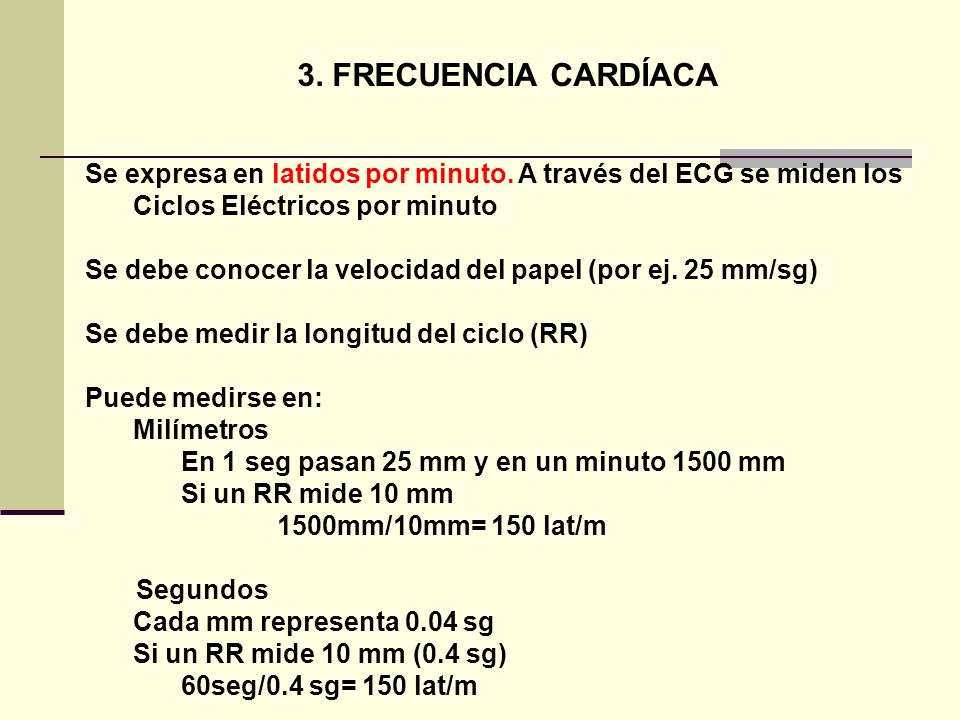

17 3. FRECUENCIA CARDÍACA Se expresa en latidos por minuto. A través del ECG se miden los Ciclos Eléctricos por minuto Se debe conocer la velocidad del papel (por ej. 25 mm/sg) Se debe medir la longitud del ciclo (RR) Puede medirse en: Milímetros En 1 seg pasan 25 mm y en un minuto 1500 mm Si un RR mide 10 mm 1500mm/10mm= 150 lat/m Segundos Cada mm representa 0.04 sg Si un RR mide 10 mm (0.4 sg) 60seg/0.4 sg= 150 lat/m

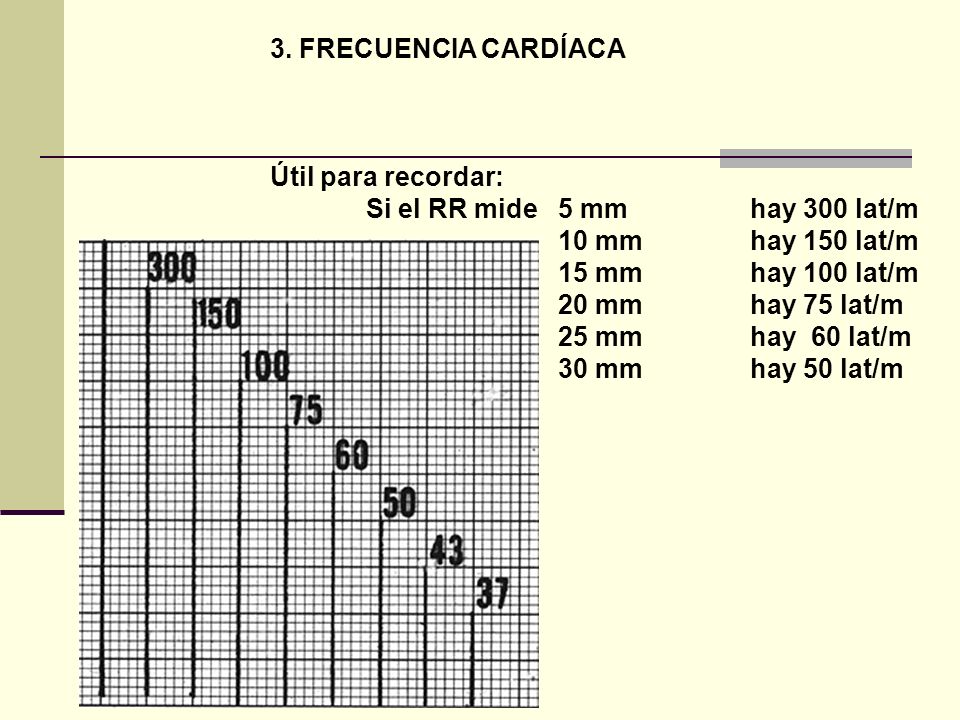

18 3. FRECUENCIA CARDÍACA Útil para recordar: Si el RR mide 5 mmhay 300 lat/m 10 mmhay 150 lat/m 15 mm hay 100 lat/m 20 mm hay 75 lat/m 25 mmhay 60 lat/m 30 mmhay 50 lat/m

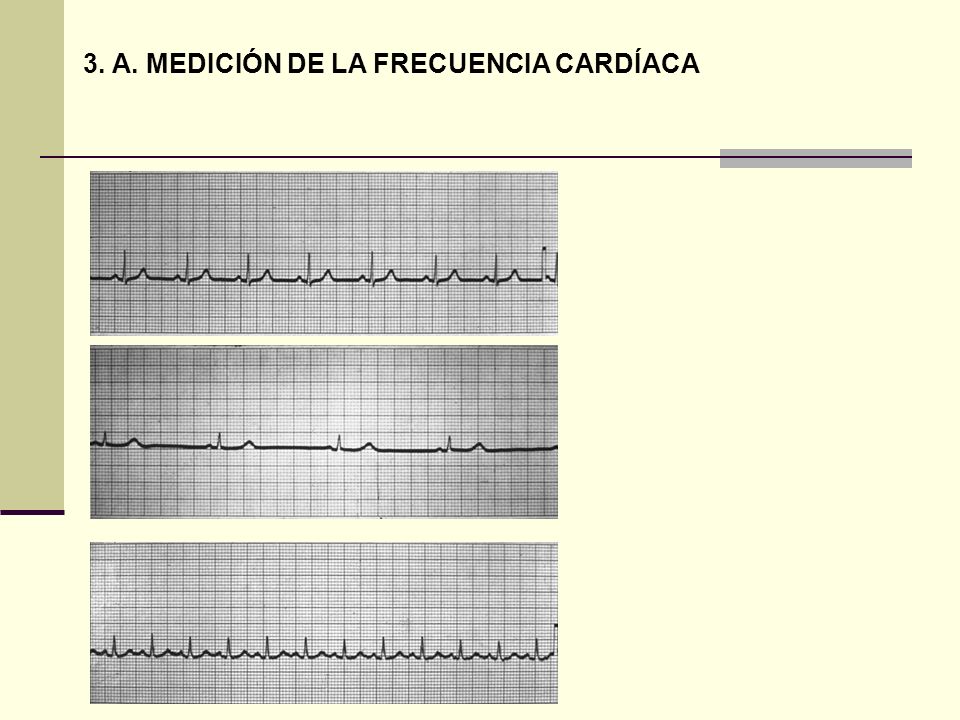

19 3. A. MEDICIÓN DE LA FRECUENCIA CARDÍACA

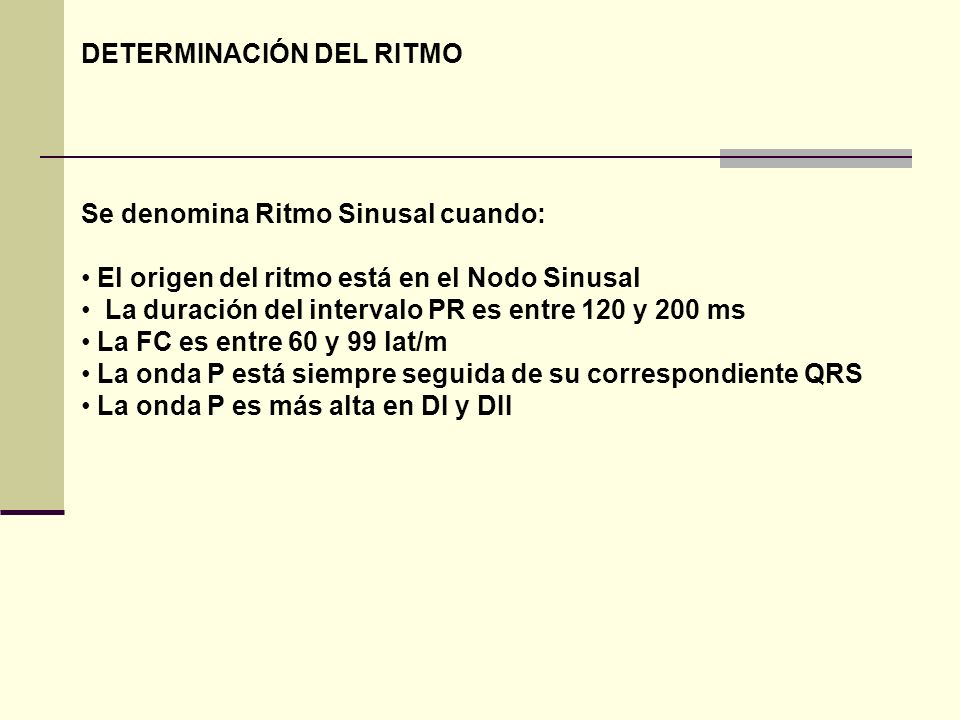

20 DETERMINACIÓN DEL RITMO Se denomina Ritmo Sinusal cuando: El origen del ritmo está en el Nodo Sinusal La duración del intervalo PR es entre 120 y 200 ms La FC es entre 60 y 99 lat/m La onda P está siempre seguida de su correspondiente QRS La onda P es más alta en DI y DII

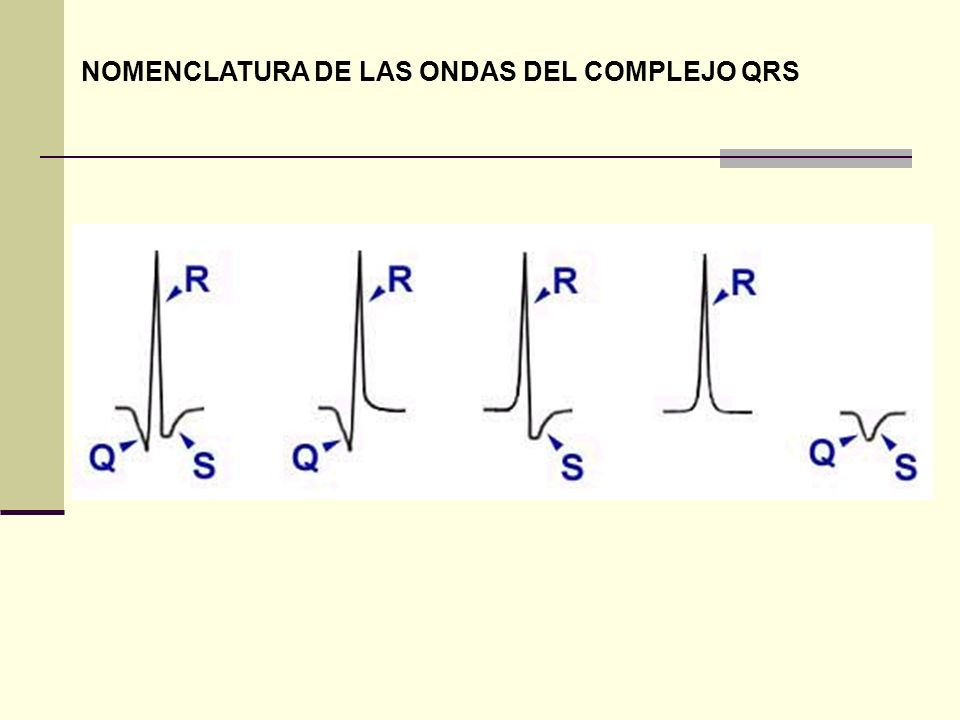

21 NOMENCLATURA DE LAS ONDAS DEL COMPLEJO QRS

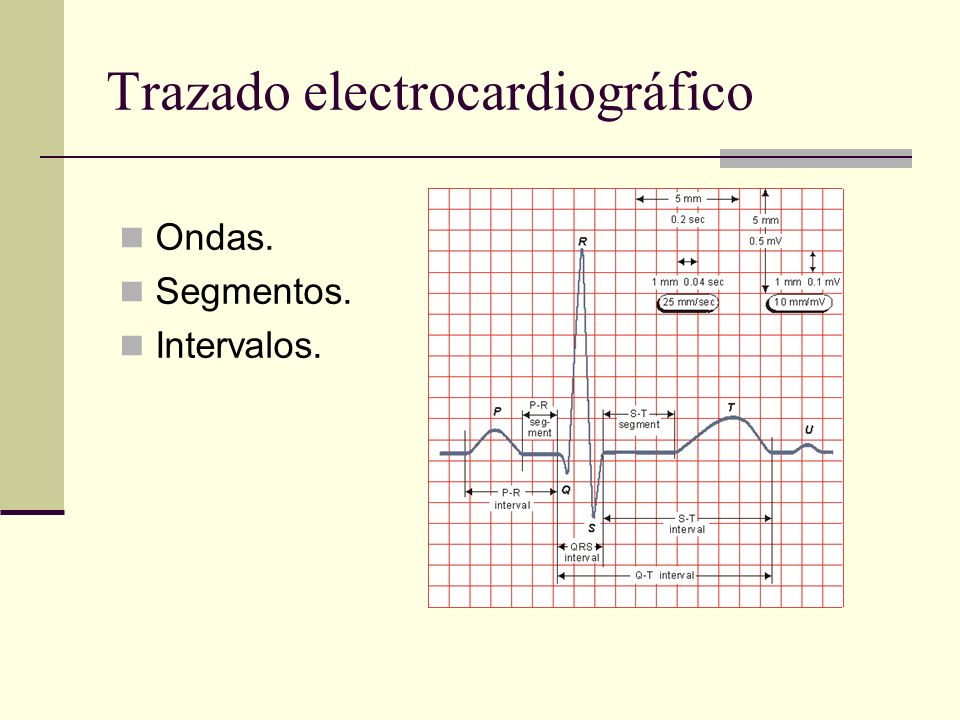

22 Trazado electrocardiográfico Ondas. Segmentos. Intervalos.

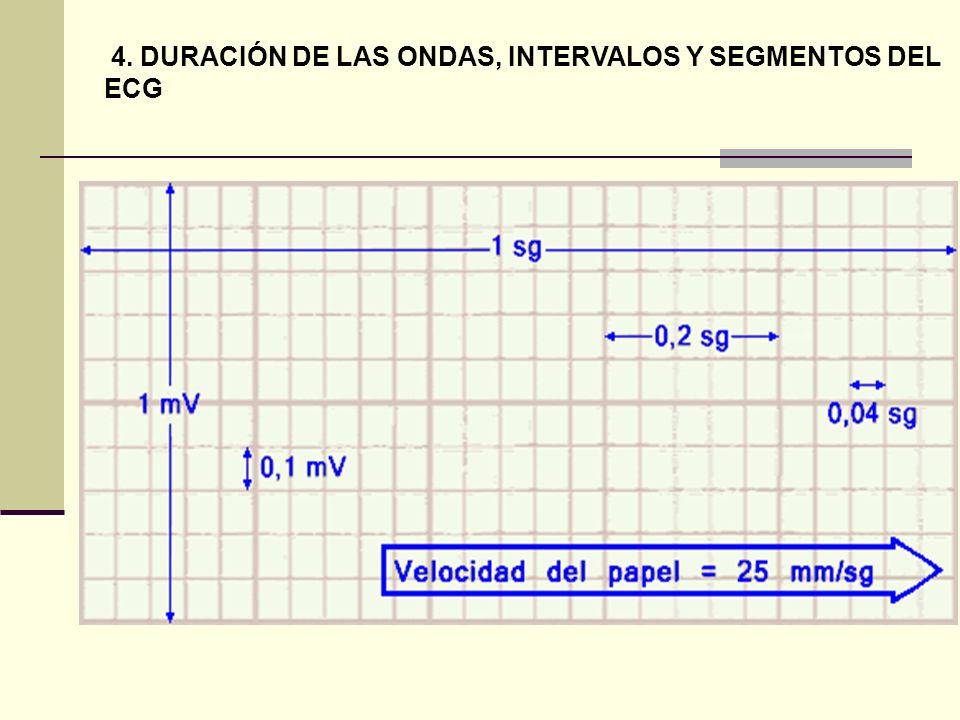

23 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

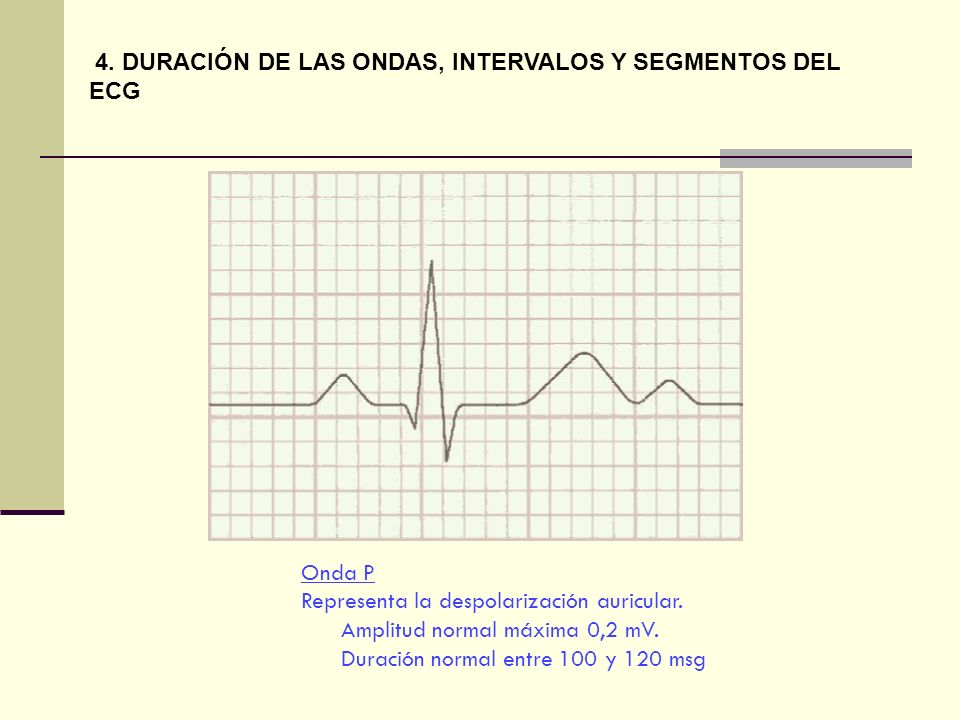

24 Onda P Representa la despolarización auricular. Amplitud normal máxima 0,2 mV. Duración normal entre 100 y 120 msg 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

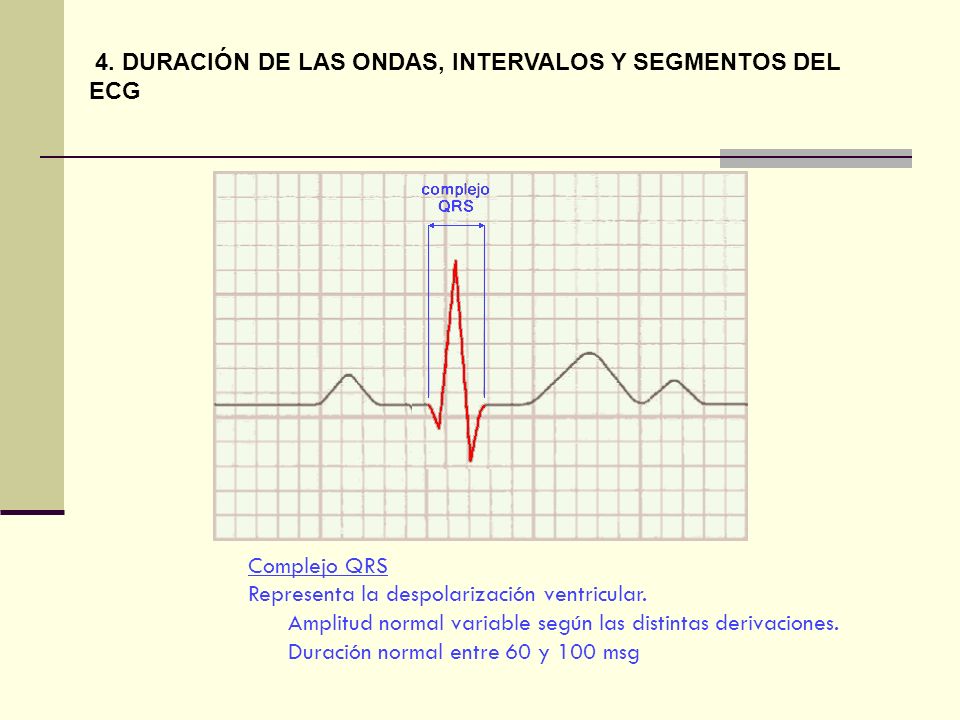

25 Complejo QRS Representa la despolarización ventricular. Amplitud normal variable según las distintas derivaciones. Duración normal entre 60 y 100 msg 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

26 Onda T Es la onda del electrocardiograma que sigue al complejo QRS. Representa la repolarización ventricular. Normalmente es positiva en todas las derivaciones excepto en aVR y, a veces en V1. En niños y adultos jóvenes puede ser negativa en las derivaciones precordiales derechas (V1 a V3). 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

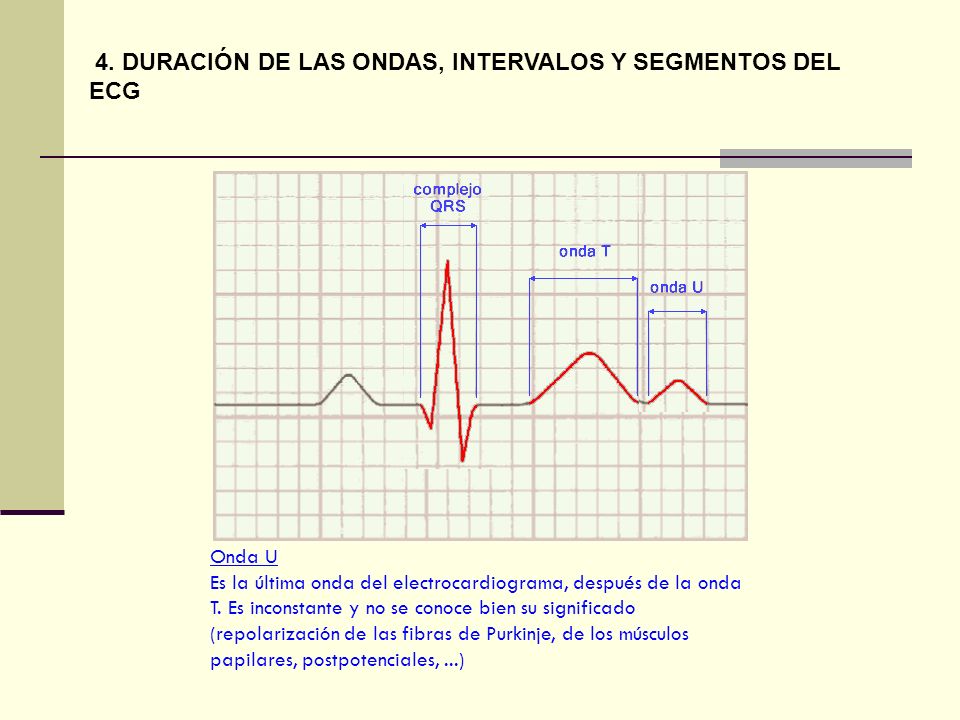

27 Onda U Es la última onda del electrocardiograma, después de la onda T. Es inconstante y no se conoce bien su significado (repolarización de las fibras de Purkinje, de los músculos papilares, postpotenciales,...) 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

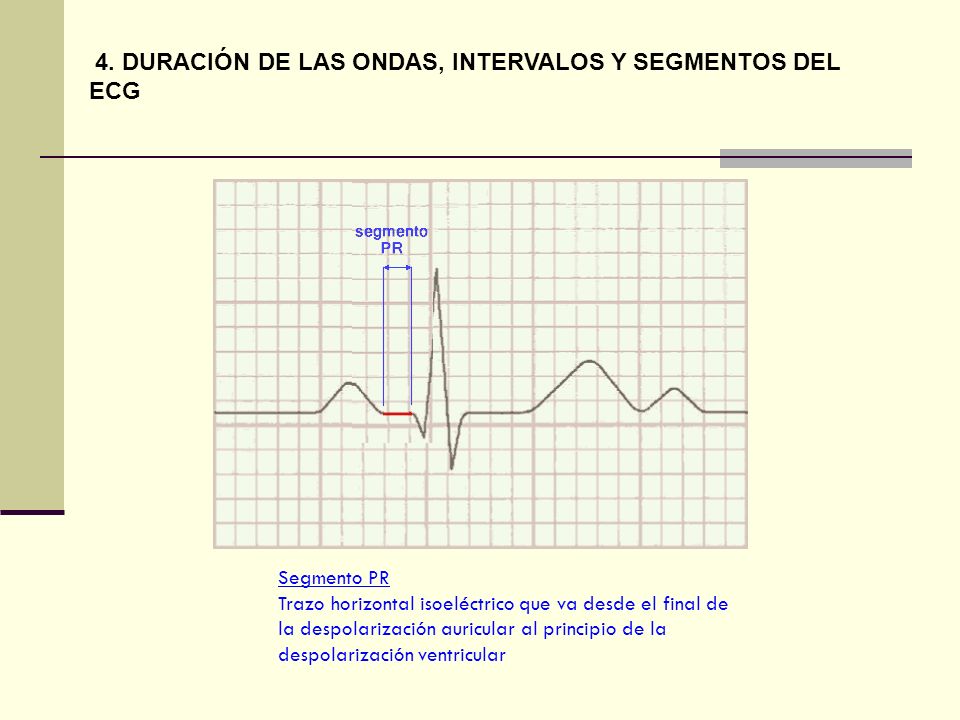

28 Segmento PR Trazo horizontal isoeléctrico que va desde el final de la despolarización auricular al principio de la despolarización ventricular 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

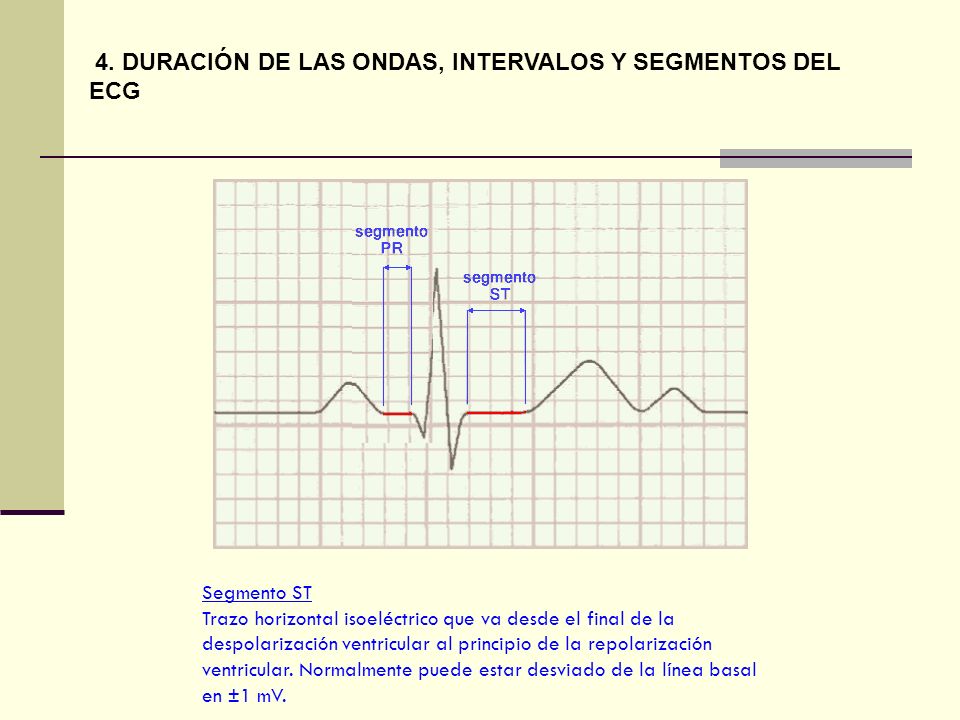

29 Segmento ST Trazo horizontal isoeléctrico que va desde el final de la despolarización ventricular al principio de la repolarización ventricular. Normalmente puede estar desviado de la línea basal en ±1 mV. 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

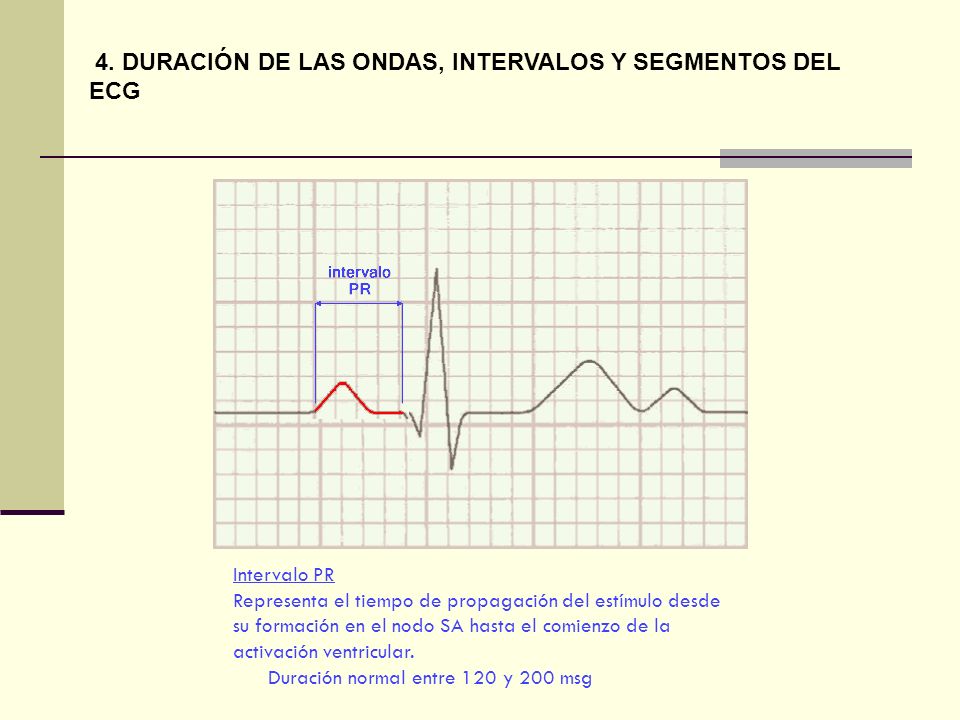

30 Intervalo PR Representa el tiempo de propagación del estímulo desde su formación en el nodo SA hasta el comienzo de la activación ventricular. Duración normal entre 120 y 200 msg 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

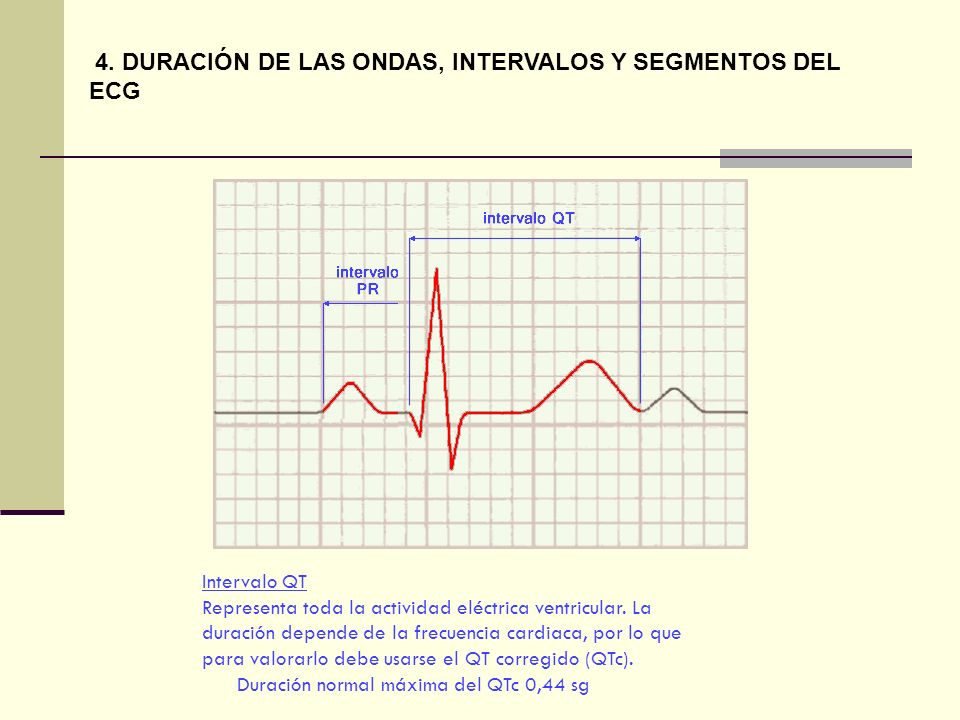

31 Intervalo QT Representa toda la actividad eléctrica ventricular. La duración depende de la frecuencia cardiaca, por lo que para valorarlo debe usarse el QT corregido (QTc). Duración normal máxima del QTc 0,44 sg 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

32 Tiempo de aparición de la Deflexión intrinsecoide También llamado Tiempo de activación ventricular, es el trazado desde el inicio del complejo QRS hasta la máxima amplitud del mismo (en este caso máxima positividad de la onda R). Se utiliza como uno de los índices de hipertrofia ventricular: HVD > a 30 mseg en las derivaciones precordiales V1-V2 HVI > a 45 o 50 mseg en las derivaciones precordiales V5- V6. Tiempo de 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

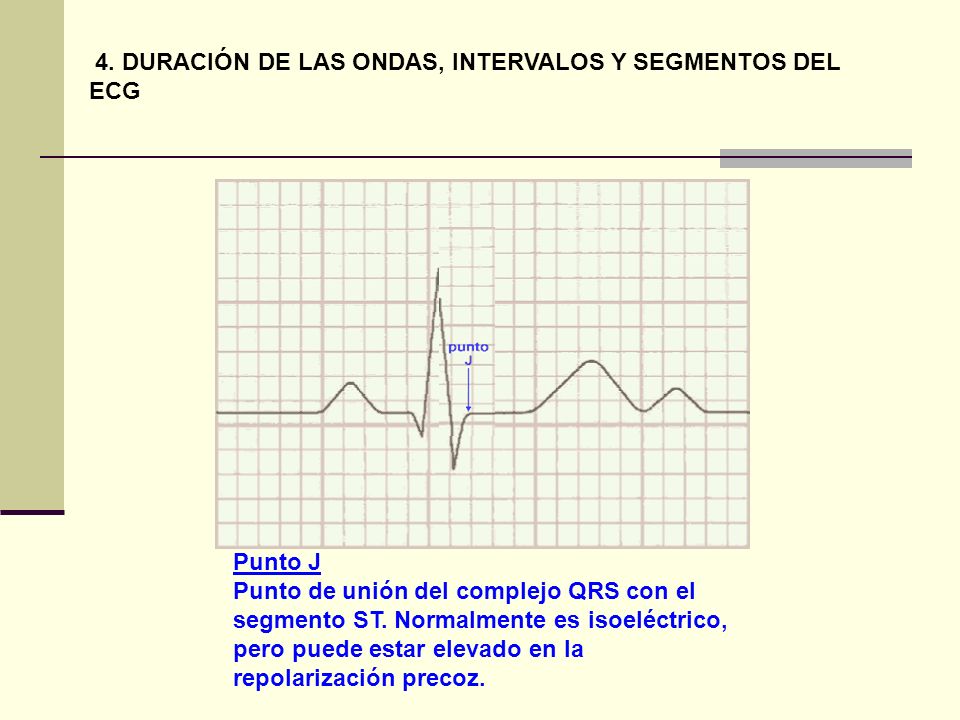

33 Punto J Punto de unión del complejo QRS con el segmento ST. Normalmente es isoeléctrico, pero puede estar elevado en la repolarización precoz. 4. DURACIÓN DE LAS ONDAS, INTERVALOS Y SEGMENTOS DEL ECG

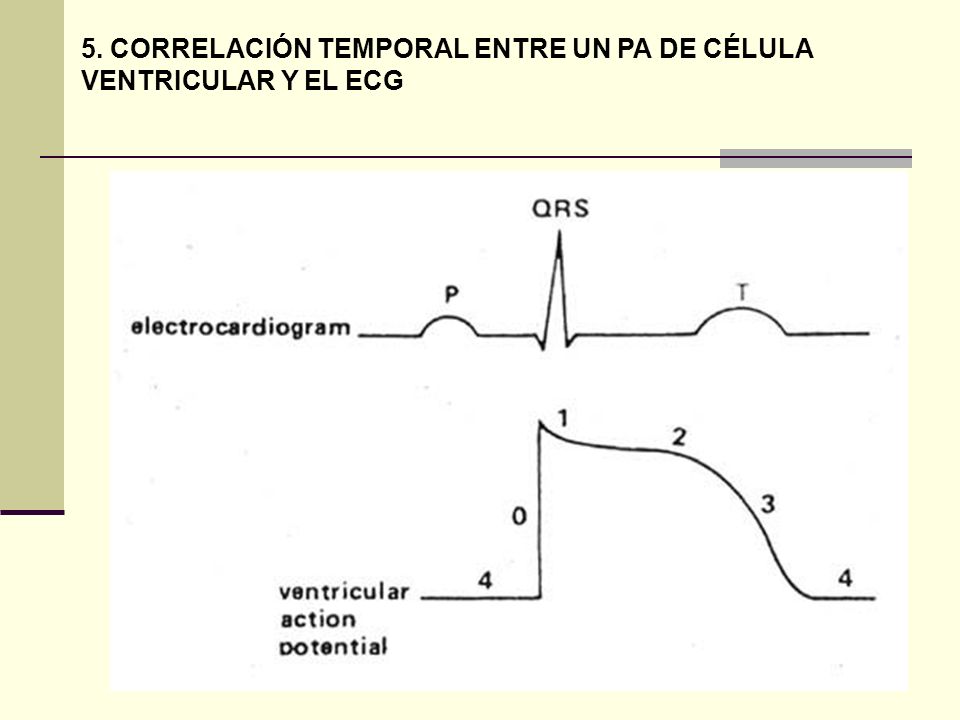

34 5. CORRELACIÓN TEMPORAL ENTRE UN PA DE CÉLULA VENTRICULAR Y EL ECG

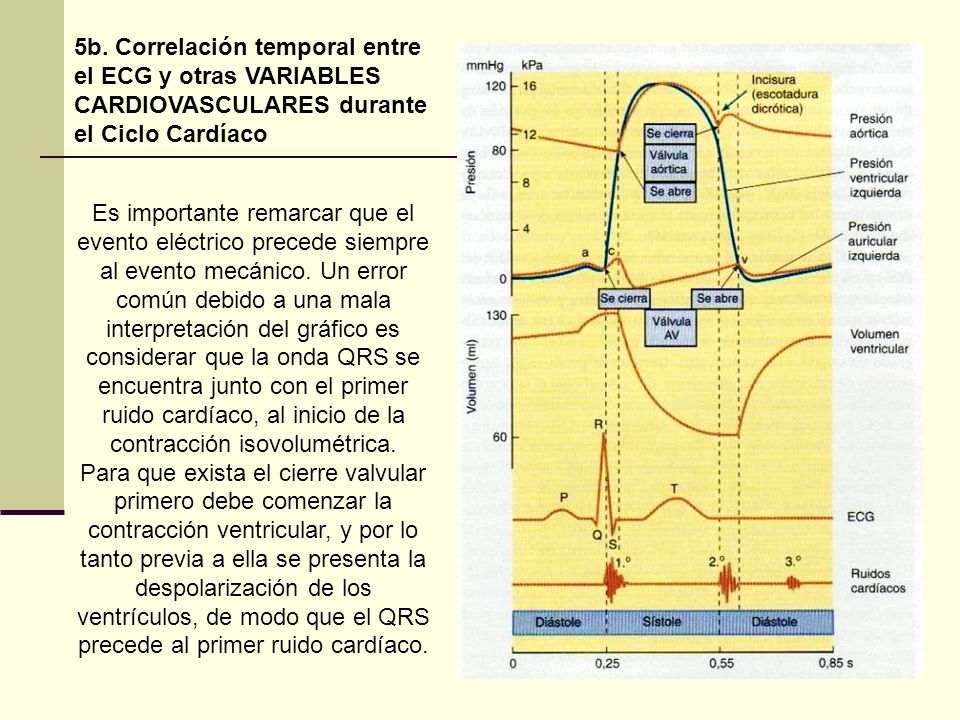

35 5b. Correlación temporal entre el ECG y otras VARIABLES CARDIOVASCULARES durante el Ciclo Cardíaco Es importante remarcar que el evento eléctrico precede siempre al evento mecánico. Un error común debido a una mala interpretación del gráfico es considerar que la onda QRS se encuentra junto con el primer ruido cardíaco, al inicio de la contracción isovolumétrica. Para que exista el cierre valvular primero debe comenzar la contracción ventricular, y por lo tanto previa a ella se presenta la despolarización de los ventrículos, de modo que el QRS precede al primer ruido cardíaco.

36 6. FRECUENCIA CARDÍACA E INTERVALO QT Medición

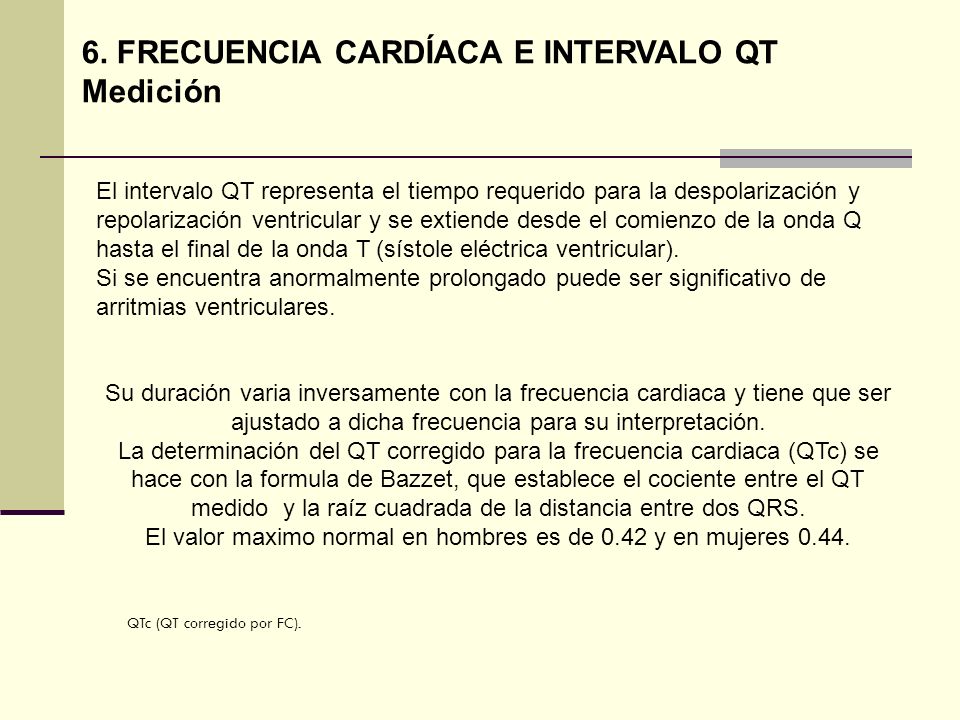

37 6. FRECUENCIA CARDÍACA E INTERVALO QT Medición El intervalo QT representa el tiempo requerido para la despolarización y repolarización ventricular y se extiende desde el comienzo de la onda Q hasta el final de la onda T (sístole eléctrica ventricular). Si se encuentra anormalmente prolongado puede ser significativo de arritmias ventriculares. Su duración varia inversamente con la frecuencia cardiaca y tiene que ser ajustado a dicha frecuencia para su interpretación. La determinación del QT corregido para la frecuencia cardiaca (QTc) se hace con la formula de Bazzet, que establece el cociente entre el QT medido y la raíz cuadrada de la distancia entre dos QRS. El valor maximo normal en hombres es de 0.42 y en mujeres QTc (QT corregido por FC).

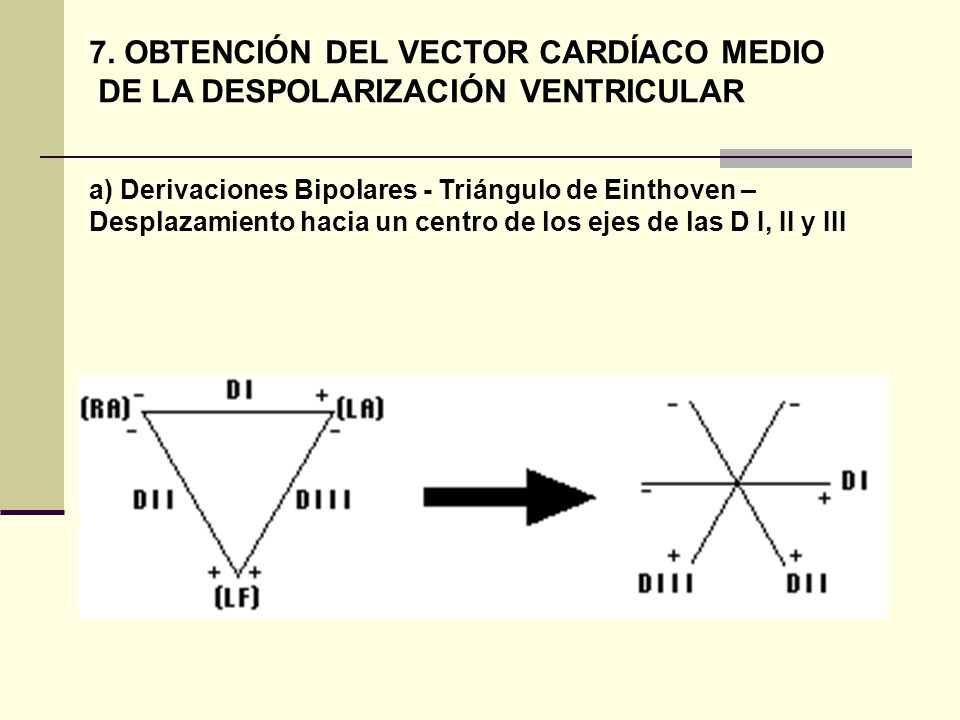

38 7. OBTENCIÓN DEL VECTOR CARDÍACO MEDIO DE LA DESPOLARIZACIÓN VENTRICULAR a) Derivaciones Bipolares - Triángulo de Einthoven – Desplazamiento hacia un centro de los ejes de las D I, II y III

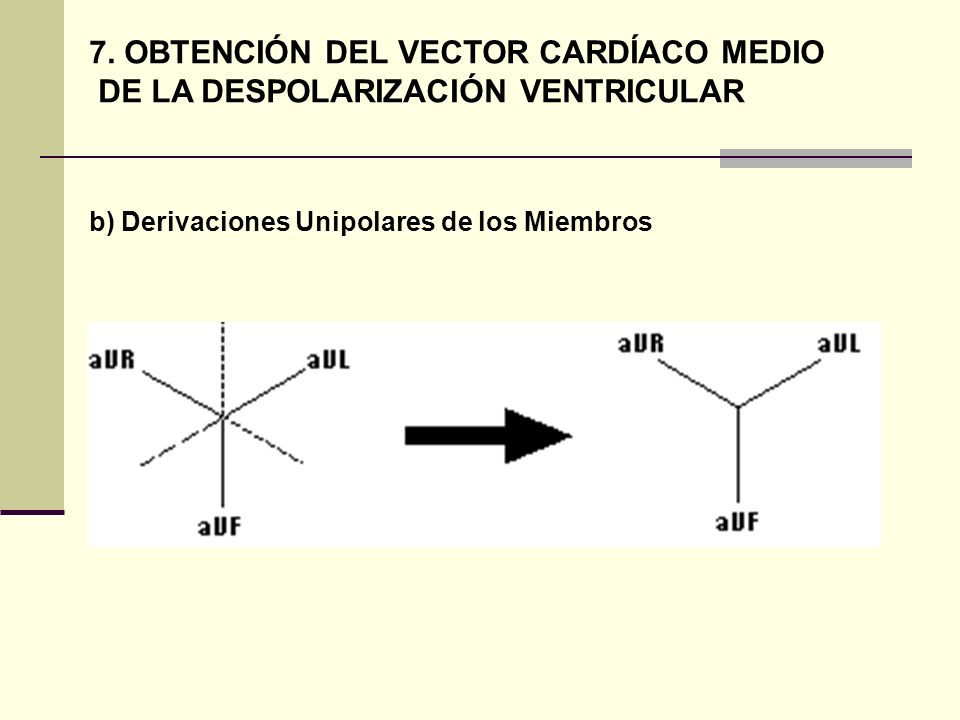

39 7. OBTENCIÓN DEL VECTOR CARDÍACO MEDIO DE LA DESPOLARIZACIÓN VENTRICULAR b) Derivaciones Unipolares de los Miembros

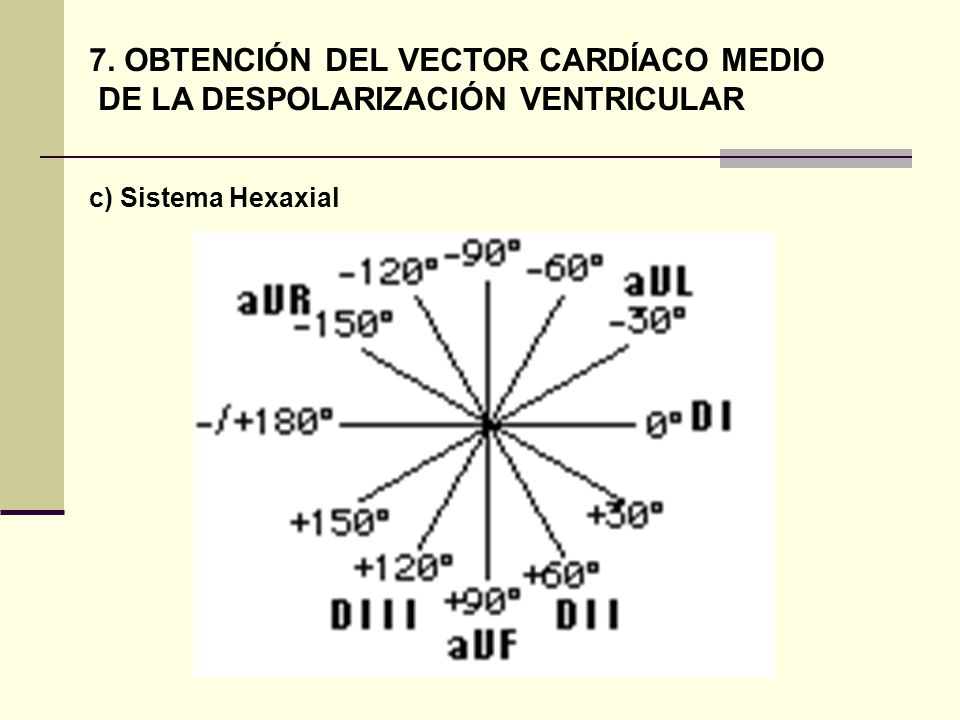

40 7. OBTENCIÓN DEL VECTOR CARDÍACO MEDIO DE LA DESPOLARIZACIÓN VENTRICULAR c) Sistema Hexaxial

41 PLANO FRONTAL DERIVACIONES BIPOLARES DE LOS MIEMBROS

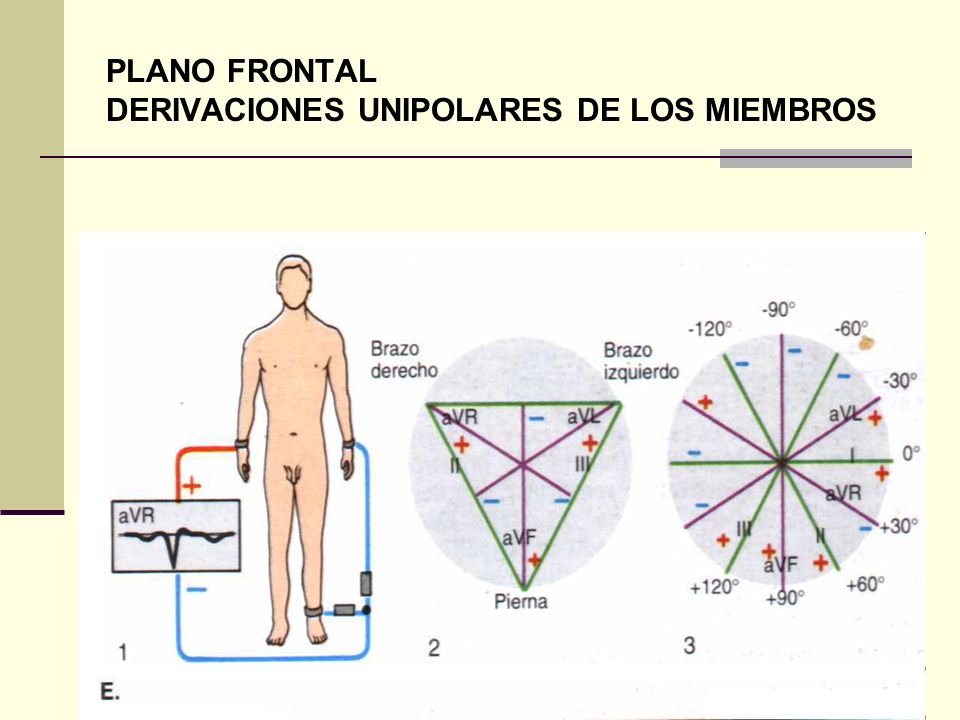

42 PLANO FRONTAL DERIVACIONES UNIPOLARES DE LOS MIEMBROS

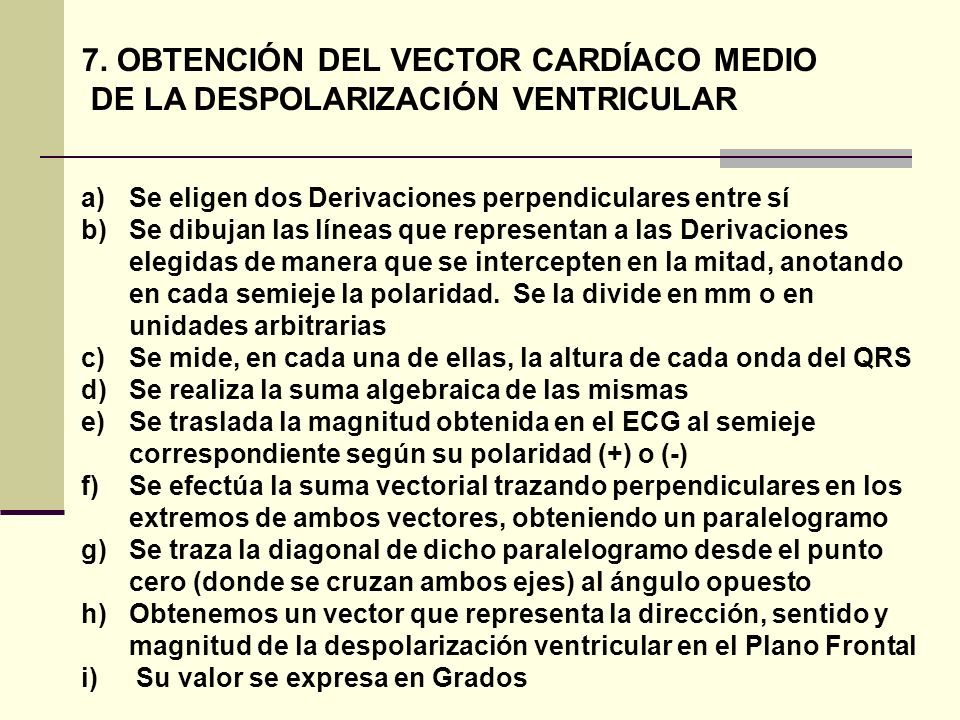

43 7. OBTENCIÓN DEL VECTOR CARDÍACO MEDIO DE LA DESPOLARIZACIÓN VENTRICULAR a)Se eligen dos Derivaciones perpendiculares entre sí b)Se dibujan las líneas que representan a las Derivaciones elegidas de manera que se intercepten en la mitad, anotando en cada semieje la polaridad. Se la divide en mm o en unidades arbitrarias c)Se mide, en cada una de ellas, la altura de cada onda del QRS d)Se realiza la suma algebraica de las mismas e)Se traslada la magnitud obtenida en el ECG al semieje correspondiente según su polaridad (+) o (-) f)Se efectúa la suma vectorial trazando perpendiculares en los extremos de ambos vectores, obteniendo un paralelogramo g)Se traza la diagonal de dicho paralelogramo desde el punto cero (donde se cruzan ambos ejes) al ángulo opuesto h)Obtenemos un vector que representa la dirección, sentido y magnitud de la despolarización ventricular en el Plano Frontal i) Su valor se expresa en Grados

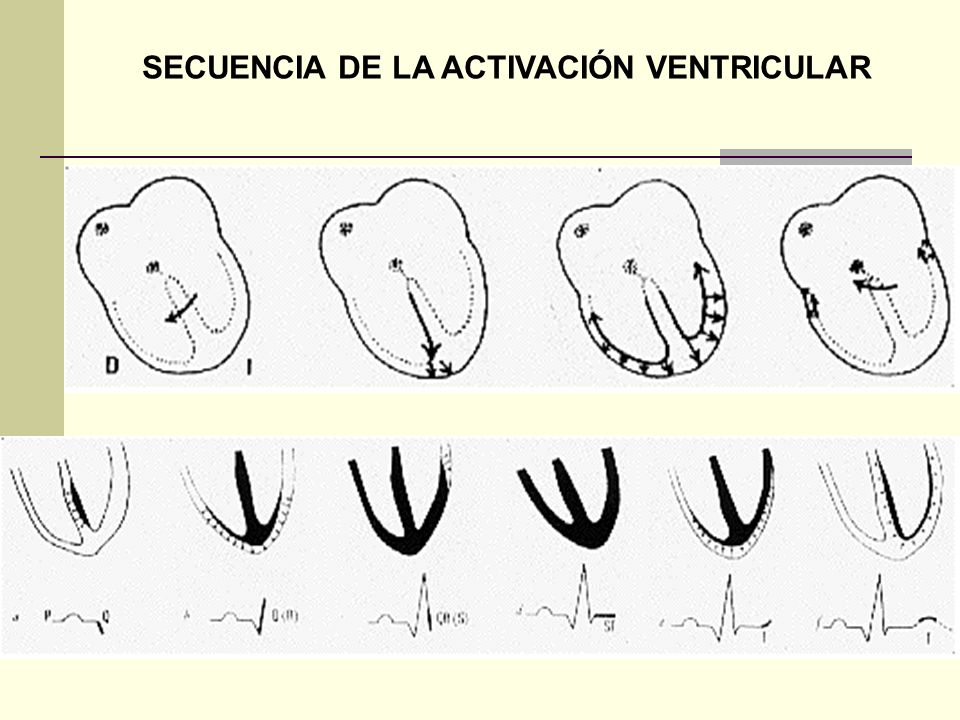

44 SECUENCIA DE LA ACTIVACIÓN VENTRICULAR

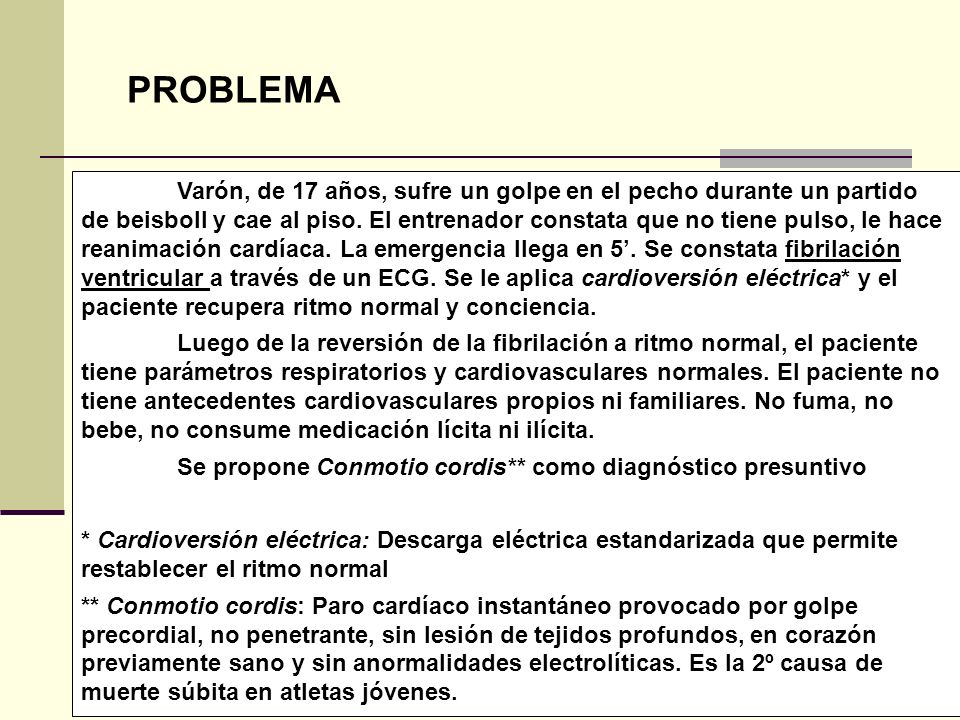

45 PROBLEMA Varón, de 17 años, sufre un golpe en el pecho durante un partido de beisboll y cae al piso. El entrenador constata que no tiene pulso, le hace reanimación cardíaca. La emergencia llega en 5. Se constata fibrilación ventricular a través de un ECG. Se le aplica cardioversión eléctrica* y el paciente recupera ritmo normal y conciencia. Luego de la reversión de la fibrilación a ritmo normal, el paciente tiene parámetros respiratorios y cardiovasculares normales. El paciente no tiene antecedentes cardiovasculares propios ni familiares. No fuma, no bebe, no consume medicación lícita ni ilícita. Se propone Conmotio cordis** como diagnóstico presuntivo * Cardioversión eléctrica: Descarga eléctrica estandarizada que permite restablecer el ritmo normal ** Conmotio cordis: Paro cardíaco instantáneo provocado por golpe precordial, no penetrante, sin lesión de tejidos profundos, en corazón previamente sano y sin anormalidades electrolíticas. Es la 2º causa de muerte súbita en atletas jóvenes.

46 Observe el ECG que se registró durante el episodio de pérdida de conciencia

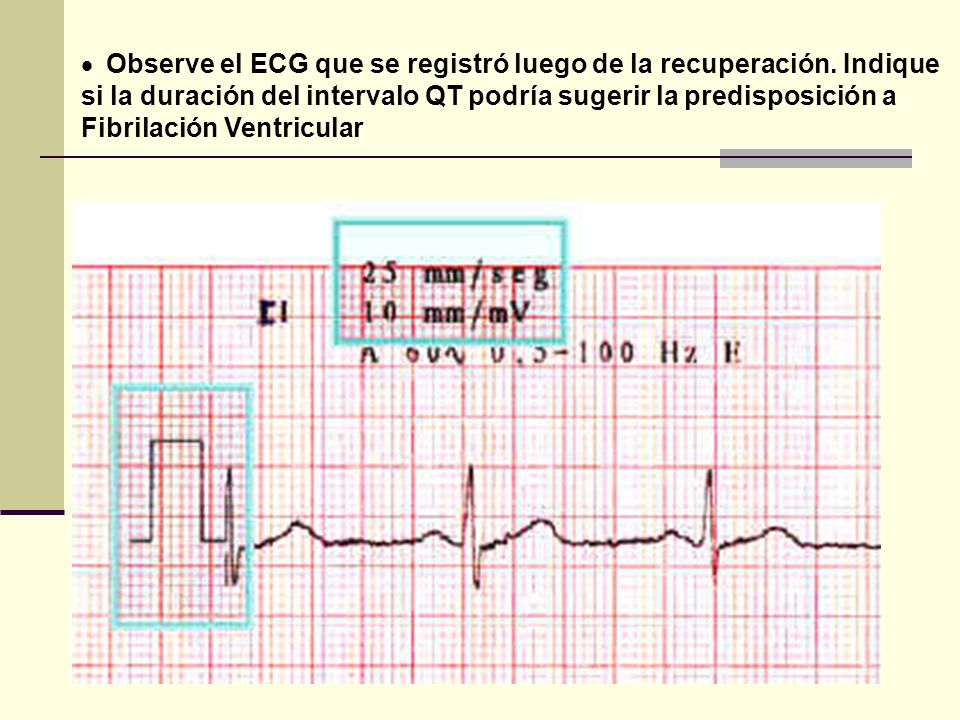

47 Observe el ECG que se registró luego de la recuperación. Indique si la duración del intervalo QT podría sugerir la predisposición a Fibrilación Ventricular

48 FIBRILACIÓN VENTRICULAR Arritmia ventricular que consiste en la contracción no coordinada de las fibras del miocardio ventricular. La interrupción súbita de la actividad mecánica cardíaca conduce a paro cardíaco. Exige medidas inmediatas de resucitación o conduce a muerte súbita. En la ausencia de patología cardiovascular estructural o funcional (Conmmotio Cordis) se desencadena por la activación mecánica de los canales de Na+ durante el período temprano de repolarización ventricular Commotio Cordis es el 2º causa de muerte súbita en jóvenes atletas en EEUU McCrory, P; Br J Sports Med. 2002;36:

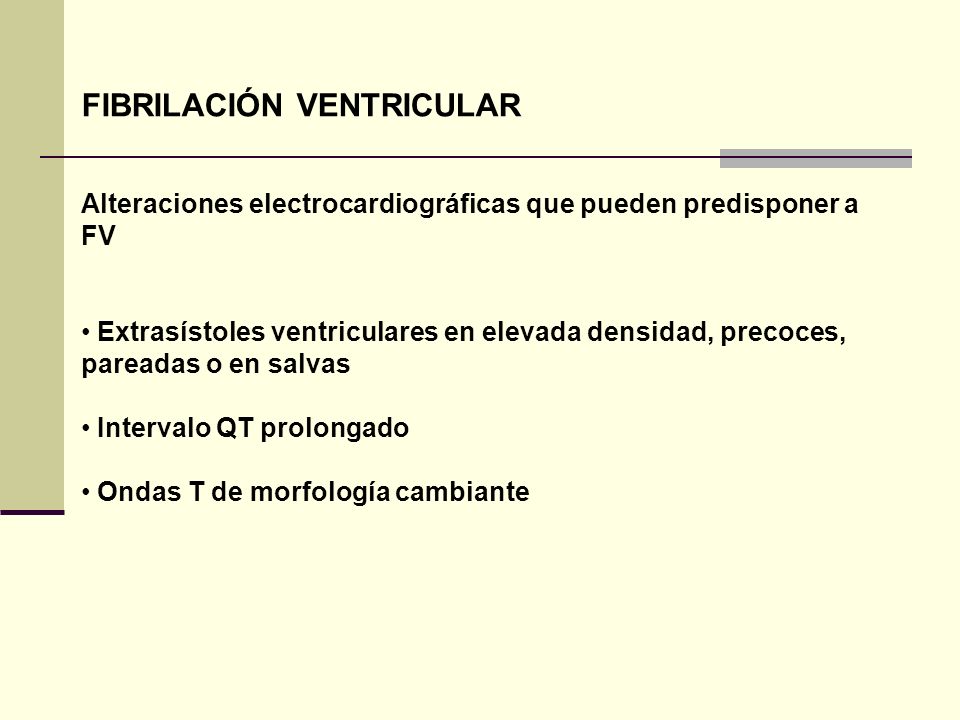

49 FIBRILACIÓN VENTRICULAR Alteraciones electrocardiográficas que pueden predisponer a FV Extrasístoles ventriculares en elevada densidad, precoces, pareadas o en salvas Intervalo QT prolongado Ondas T de morfología cambiante

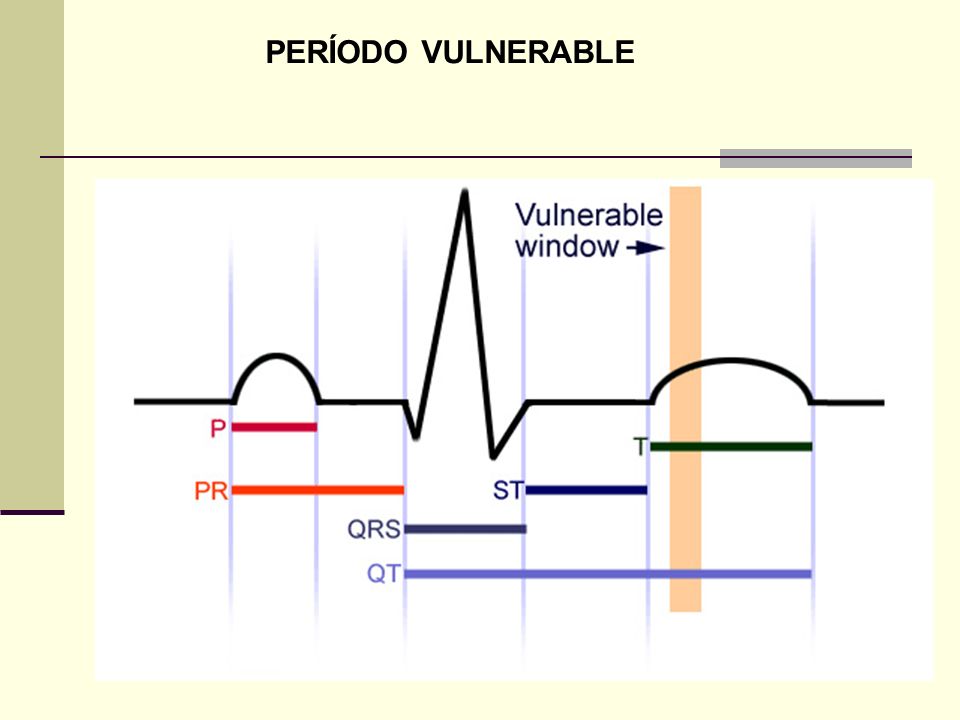

50 PERÍODO VULNERABLE

51 FIN
