HYSWEEP ® Información General HYPACK 2013. HYSWEEP ® Información General S/V Bufe - USACE Sault Ste. Oficina Area Marie Levantamiento Cobertura Completa.

Presentaciones similares


Presentación del tema: "HYSWEEP ® Información General HYPACK 2013. HYSWEEP ® Información General S/V Bufe - USACE Sault Ste. Oficina Area Marie Levantamiento Cobertura Completa."— Transcripción de la presentación:

1 HYSWEEP ® Información General HYPACK 2013

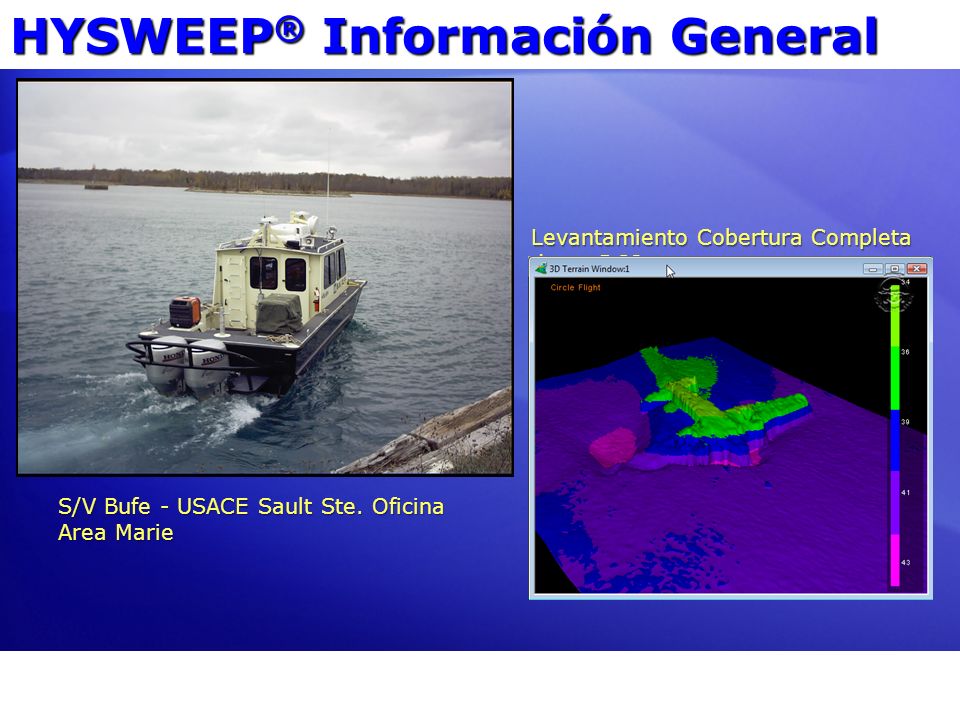

2 HYSWEEP ® Información General S/V Bufe - USACE Sault Ste. Oficina Area Marie Levantamiento Cobertura Completa de un DC3.

3 Multihaz vs. Monohaz Lo Bueno: Multihaz provee alta resolución y completa cobertura. Más precisos cálculos de volumen. Lo Malo: Más datos para trabajar. Consume tiempo para procesar. Fuentes de error adicionales. Obstrucción no vista por monohaz es fácilmente vista en multihaz. Lo feo: El avión se pierde completamente en las isóbatas de monohaz.

4 Tipos de sonar Multihaz Sistemas Formadores de Haz: Forma haces usando una disposición de elementos de transducer.Forma haces usando una disposición de elementos de transducer. Cada haz tiene un Angulo de Respuesta Máxima, dando la dirección del haz.Cada haz tiene un Angulo de Respuesta Máxima, dando la dirección del haz. Sistemas Interferométricos: AKA sonar de barrido lateral batimétrico. Forma haces desde fases angulares de backscatter.AKA sonar de barrido lateral batimétrico. Forma haces desde fases angulares de backscatter. Sistemas de Transdúceres Múltiples: Transdúceres ampliamente espaciados apuntando hacia abajo.Transdúceres ampliamente espaciados apuntando hacia abajo. Seabat 8101 Atlas Fansweep 20 Sistema de Barrido Ross

5 Sensores de Soporte Referencia de Movimiento (MRU): Mide Oleaje, cabeceo y rolido de la EmbarcaciónMide Oleaje, cabeceo y rolido de la Embarcación Rumbo: Usando un giro o dispositivo de antenas GPS.Usando un giro o dispositivo de antenas GPS. Sensor & Perfilador de Velocidad del Sonido: Sensor: Velocidad del Sonido en la cabeza del sonar.Sensor: Velocidad del Sonido en la cabeza del sonar. Perfilador: Velocidad del Sonido a través de la columna de agua.Perfilador: Velocidad del Sonido a través de la columna de agua.

6 HYSWEEP ® Interfaces MB Atlas: Bomasweep, Fansweep, Hydrosweep MD2, MD/30, MD/50, DS.Atlas: Bomasweep, Fansweep, Hydrosweep MD2, MD/30, MD/50, DS. Benthos: C3D.Benthos: C3D. BlueView Technologies: MB1350.BlueView Technologies: MB1350. Edgetech: 4600.Edgetech: Furuno: Serie HS.Furuno: Serie HS. GeoAcoustics: GeoSwath.GeoAcoustics: GeoSwath. Imagenex: Delta T.Imagenex: Delta T. ISTechISTech Kongsberg MS1000Kongsberg MS1000 Odom: ES3, Echoscan II, Miniscan, Dual ES3, MB1.Odom: ES3, Echoscan II, Miniscan, Dual ES3, MB1. R2Sonic: SONIC 2022, 2024.R2Sonic: SONIC 2022, Reson: Seabat 9001/3, 81P, 7K.Reson: Seabat 9001/3, 81P, 7K. Ross: Smart Sweep.Ross: Smart Sweep. SEA: SWATHplus.SEA: SWATHplus. Seabeam: 2100, Serie 1000, Serie 3000.Seabeam: 2100, Serie 1000, Serie Simrad (Kongsberg): Series SM2000, EM302, EM710, EM1002, EM2000, EM3000, EM3002, EM3002D.Simrad (Kongsberg): Series SM2000, EM302, EM710, EM1002, EM2000, EM3000, EM3002, EM3002D. Tritech: SeaKing.Tritech: SeaKing. WASSP: Sonar Multihaz.WASSP: Sonar Multihaz. Sonares : En la última contada, 50 diferentes multihaz y sistemas de Transducer Múltiple son soportados.

7 HYSWEEP ® Láseres Topográficos MDL: DynascanMDL: Dynascan Optech: ILRISOptech: ILRIS REIGL: LMS y Serie VREIGL: LMS y Serie V Escaners Laser: REIGL Serie V Optech ILRIS MDL Dynascan

8 Referencia Manejadores (Driver) HYSWEEP ® Applanix: POS/MV, WaveMaster Coda Octopus: F180. IXSEA: OCTANS. JAE: JM7531. KVH: Gyrotrac. Odim: MVP (Perfilador Velocidad en Movimiento - Driver HYPACK Survey). Seatex: MRUx. SG Marrón: 1000S. TSS: 335B, DMS. *** - Otros sensores disponibles vía los manejadores (driver) genérico y NMEA. Movimiento / Rumbo / Otros Sensores:

9 Instalación Sensor Movimiento: Montaje en el CG del Bote. Ubicación Alterna: Tan cerca como sea posible al CG del Bote.Montaje en el CG del Bote. Ubicación Alterna: Tan cerca como sea posible al CG del Bote. Montaje Sonar (en orden de preferencia): Montaje en el Casco en el CG del Bote.Montaje en el Casco en el CG del Bote. Poste Lunar en el CG del Bote.Poste Lunar en el CG del Bote. Montaje Poste; proa o al costado.Montaje Poste; proa o al costado. Poste Lunar Montaje Poste: Proa Montaje Poste: Al costado

10 Herramientas Calibración Prueba Parcheo HYSWEEP® Alineamiento de cabeceo, rolido y guiñada. Encuentre EXACTAMENTE a donde esta apuntando el sonar.Alineamiento de cabeceo, rolido y guiñada. Encuentre EXACTAMENTE a donde esta apuntando el sonar. Tenga en cuenta Latencia GPS si lo requiere.Tenga en cuenta Latencia GPS si lo requiere. Chequeo de Barra HYSWEEP® Similar a monohaz - verifique medición de calado.Similar a monohaz - verifique medición de calado. Sistemas Multihaz necesitan Calibración! Porqué necesitamos una prueba de parcheo. Ventana Chequeo de Barra.

11 Preparación Levantamiento Líneas Planeadas de Levantamiento Haga líneas paralelas espaciadas para cubrimiento de blancos.Haga líneas paralelas espaciadas para cubrimiento de blancos. Algunas veces es difícil con multihaz - cobertura cambia con profundidad.Algunas veces es difícil con multihaz - cobertura cambia con profundidad. Matriz Cobertura Alternativa a líneas planeadas.Alternativa a líneas planeadas. Pintar el Fondo hasta que no hayan huecos o vacíos.Pintar el Fondo hasta que no hayan huecos o vacíos. Grandes cambios de prof. hacen el planeamiento de líneas difícil. Alternativa es Pintar el Fondo.

12 HYSWEEP ® Survey Características Colección de datos y registro (grabación). Marcado de blancos y mapeo de cobertura. TPU y otras verificaciones de QC.Colección de datos y registro (grabación). Marcado de blancos y mapeo de cobertura. TPU y otras verificaciones de QC. Presentaciones en tiempo real (16!).Presentaciones en tiempo real (16!). Alerta por errores de Refracción Refracción ocurre en cambios de velocidad del sonido.Refracción ocurre en cambios de velocidad del sonido. Errores cuando el perfil de SV no coincide con las condiciones - estuarios pueden ser problemáticos.Errores cuando el perfil de SV no coincide con las condiciones - estuarios pueden ser problemáticos. Busque barridos en forma de sonrisas o ceño fruncido.Busque barridos en forma de sonrisas o ceño fruncido. Mismo Angulo de salida, diferentes rutas del rayo. HYSWEEP® Fondo marino 3-D No querrá ver este perfil cuando el fondo sea plano.

13 Post Procesamiento Multihaz En HYSWEEP ® Correcciones / Revisión / Edición con editores MBMAX32 o MBMAX64.Correcciones / Revisión / Edición con editores MBMAX32 o MBMAX64. Correcciones de Marea y velocidad del sonido. Correcciones de Marea y velocidad del sonido. Revisión Gráfica de datos. Revisión Gráfica de datos. Limpieza de datos Manual y automática. Limpieza de datos Manual y automática. Limpieza de datos automatizada con CUBE.Limpieza de datos automatizada con CUBE. Ventana edición barridos. Después MBMAX, de regreso en HYPACK ® Selección de Sondajes:Selección de Sondajes: Programa reticulado MAPPER. Programa reticulado MAPPER. REDUCCION DATOS programa para minimizar número de puntos XYZ. REDUCCION DATOS programa para minimizar número de puntos XYZ. Modelado, volúmenes, secciones, isóbatas con HYPACK ® MODELO TIN.Modelado, volúmenes, secciones, isóbatas con HYPACK ® MODELO TIN. Visualización y vuelos virtuales con HYPACK ® 3DTV.Visualización y vuelos virtuales con HYPACK ® 3DTV.
