1 SONAR DE BARRIDO LATERAL Información General HYPACK 2013

2 Información General Levantamiento Sonar de Barrido Lateral Un sonar de barrido lateral puede ser usado para una amplia variedad de operaciones de levantamiento. Búsqueda y Recuperación Identificación Geológica Levantamientos Pre / Post dragado Verificación de Blancos y ubicación Es también una herramienta útil para correlacionar y verificar datos batimétricos Naufragios con sombra (en blanco) Datos Sonar Lateral mostrando cambios en sedimento

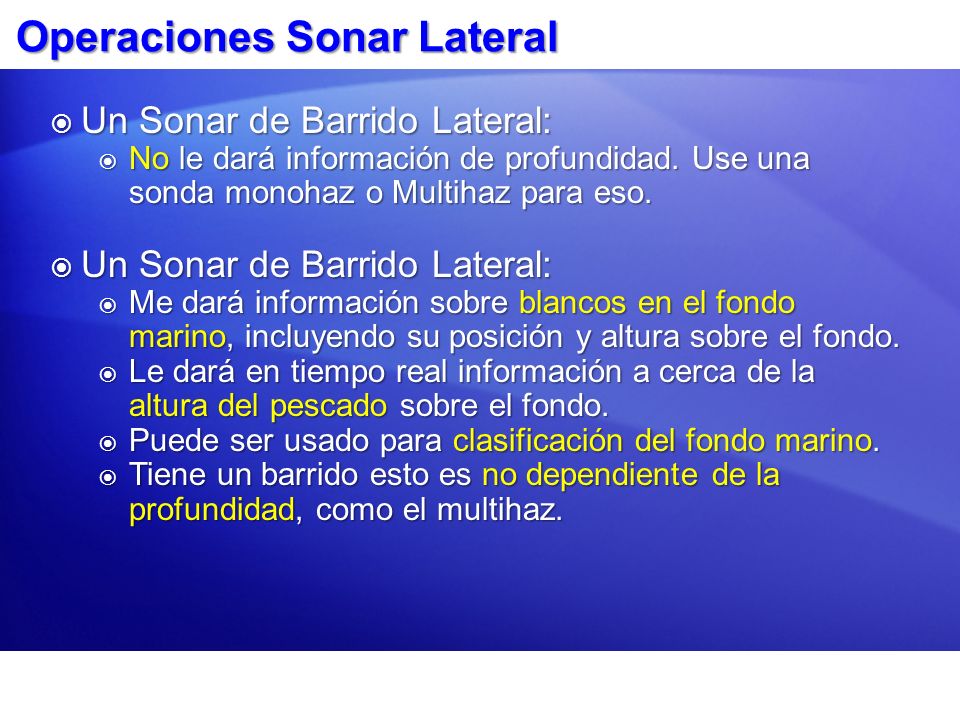

3 Operaciones Sonar Lateral Un Sonar de Barrido Lateral: Un Sonar de Barrido Lateral: No le dará información de profundidad. Use una sonda monohaz o Multihaz para eso. No le dará información de profundidad. Use una sonda monohaz o Multihaz para eso. Un Sonar de Barrido Lateral: Un Sonar de Barrido Lateral: Me dará información sobre blancos en el fondo marino, incluyendo su posición y altura sobre el fondo. Me dará información sobre blancos en el fondo marino, incluyendo su posición y altura sobre el fondo. Le dará en tiempo real información a cerca de la altura del pescado sobre el fondo. Le dará en tiempo real información a cerca de la altura del pescado sobre el fondo. Puede ser usado para clasificación del fondo marino. Puede ser usado para clasificación del fondo marino. Tiene un barrido esto es no dependiente de la profundidad, como el multihaz. Tiene un barrido esto es no dependiente de la profundidad, como el multihaz.

4 Tipos de Sonar Lateral La frecuencia del Sonar Lateral puede variar desde 100kHz a más de 1MHz. A más alta frecuencia, mejor su resolución, pero mas corto será el alcance. La frecuencia del Sonar Lateral puede variar desde 100kHz a más de 1MHz. A más alta frecuencia, mejor su resolución, pero mas corto será el alcance. Ejemplo: 100 Khz podría ser capaz de detectar objetos a 300metros, mientras uno de 900Khz trabajará a 45 metros Ejemplo: 100 Khz podría ser capaz de detectar objetos a 300metros, mientras uno de 900Khz trabajará a 45 metros Sidescan pueden ser análogo o digital. Con un sistema Análogo, un A/D es necesario. Vea la presentación Sonar de Barrido Lateral HARDWARE por detalles. Sidescan pueden ser análogo o digital. Con un sistema Análogo, un A/D es necesario. Vea la presentación Sonar de Barrido Lateral HARDWARE por detalles. Algunos sistemas de barrido lateral son multi-ping, y pueden ser usados mientras viaja a alta velocidad ( 10 a 12 nudos) Algunos sistemas de barrido lateral son multi-ping, y pueden ser usados mientras viaja a alta velocidad ( 10 a 12 nudos) Sistemas de ping sencillo requieren que levante a velocidades bajas para asegurar 100% de cobertura. Sistemas de ping sencillo requieren que levante a velocidades bajas para asegurar 100% de cobertura.

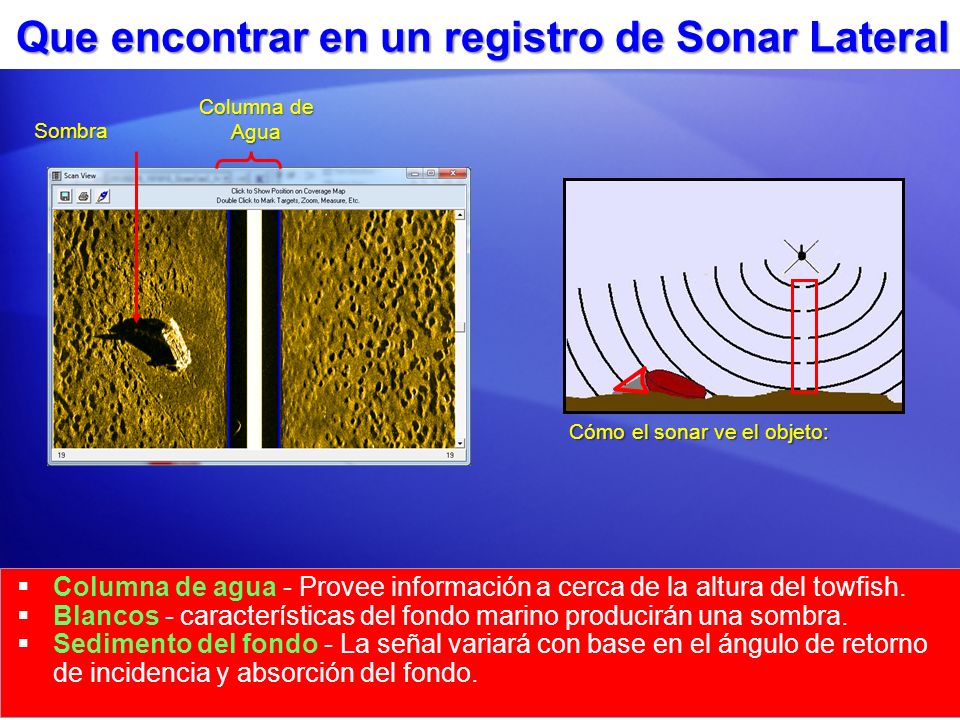

5 Que encontrar en un registro de Sonar Lateral Columna de agua - Provee información a cerca de la altura del towfish. Blancos - características del fondo marino producirán una sombra. Sedimento del fondo - La señal variará con base en el ángulo de retorno de incidencia y absorción del fondo. Cómo el sonar ve el objeto: Columna de Agua Sombra

6 Altura Pez Remolcado sobre el Fondo - use regla del 8% al 20% durante el levantamiento Porqué 8 – 20% del rango de escala? Esta altitud proveerá el mejor ángulo de incidencia (reflexión de un objeto) para un retorno de sonar.Porqué 8 – 20% del rango de escala? Esta altitud proveerá el mejor ángulo de incidencia (reflexión de un objeto) para un retorno de sonar. Cuando este usando un montaje fijo de sonar lateral la imagen puede degradarse en profundidades de mas de 40 metros. El ángulo es demasiado pronunciadoCuando este usando un montaje fijo de sonar lateral la imagen puede degradarse en profundidades de mas de 40 metros. El ángulo es demasiado pronunciado RANGO DE ESCALAAltura óptima del Pez 50 metros4 – 10 metros 75 metros6 – 15 metros 100 metros8 – 20 metros

7 Calidad imagen vs. ubicación El sonar lateral no tendrá retorno en el área del nadir. La imagen del sonar lateral típicamente se degrada en el extremo externo del barrido Cuando este ejecutando operaciones de levantamiento, la mejor imagen estará en el centro del barridoCuando este ejecutando operaciones de levantamiento, la mejor imagen estará en el centro del barrido Blancos en estas áreas podrían pasarse por alto o no pueden ser medidos con precisión Ubicación ideal para blancos

8 Midiendo un contacto: Se necesitan tres puntos a lo largo de la imagen altitud (A), longitud sombra (L), distancia total (R) Altura del contacto (H) = L * A / R Cada blanco tendrá una sombra; use las herramientas en Sidescan SURVEY o HYSCAN para medir el contacto

9 Despliegue del Sonar Lateral Transdúceres de Sonar Lateral son típicamente montados en un pez remolcado (towfish). Para operaciones de aguas someras ellos pueden ser montados al casco. Despliegue del Towfish

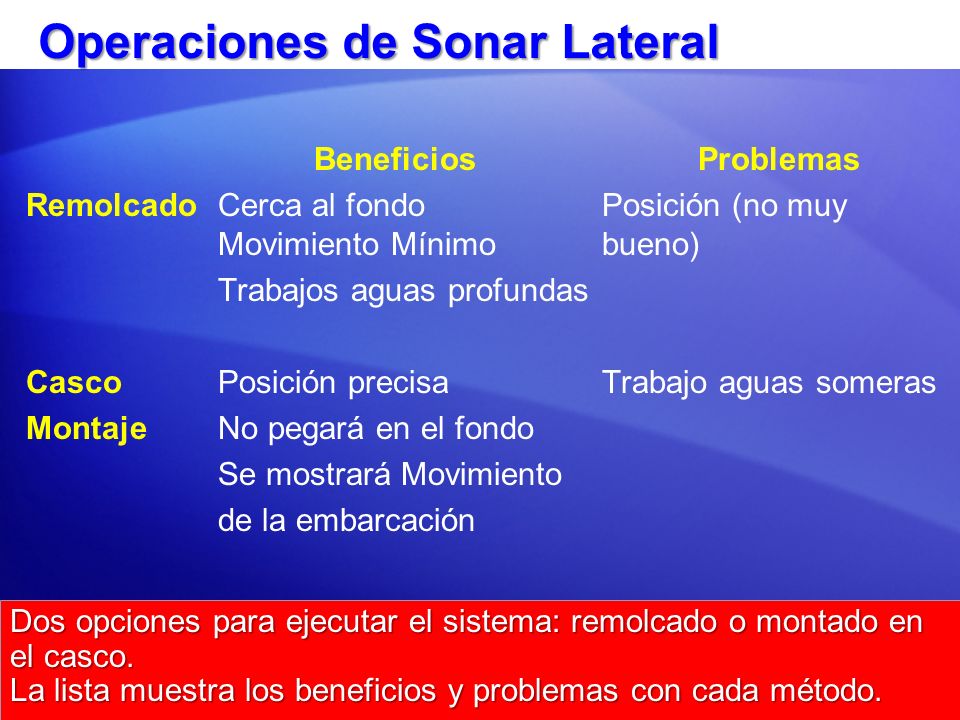

10 Operaciones de Sonar Lateral BeneficiosProblemas RemolcadoCerca al fondoPosición (no muy Movimiento Mínimobueno) Trabajos aguas profundas Casco Posición precisaTrabajo aguas someras MontajeNo pegará en el fondo Se mostrará Movimiento de la embarcación Dos opciones para ejecutar el sistema: remolcado o montado en el casco. La lista muestra los beneficios y problemas con cada método.

11 Que hacer con datos de SSS Mosaicos y Blancos Mosaico: (HYSCAN) & GEOCODER Líneas de levantamiento pueden ser unidas para proveer una representación 2D del fondo marino y salvada como un archivo GeoTif. Blancos: HYSCAN Blancos: HYSCAN Capture y mida objetos en el fondo marino. Blancos pueden ser salvados a un archivo para Reportes Clasificación del Fondo: GEOCODER Reporte blancos en HYSCAN Mosaico de 5 líneas
