1 EDITOR de MATRIZ HYPACK 2013

2 EDITOR de MATRIZ (*.MTX) Nota: Cuando se crea un archivo MTX, asegúrese de especificar si lo usará en HYPACK ® SURVEY o HYSWEEP ® SURVEY. Archivos MTX son creados en: Editor Matriz XYZ A MTX Usado en: HYPACK ® SURVEY, HYSWEEP ® SURVEY, y DREDGEPACK ® : lleno con profundidades o información de cobertura. SURVEY, DREDGEPACK ®, SBMAX y HYPLOT: Lo muestran como fondo. Entrada para TIN MODEL.

3 Archivos MTX: Creación Editor Matriz Mueva el origen al hacer clic y arrastrar la esquina con el círculo. Rote al hacer clic y arrastrar la esquina opuesta al círculo. Cambie la longitud y el ancho al hacer clic y arrastrar las otras esquinas. Establezca la longitud y ancho de celda Especifique si la MTX sea usada en HYPACK o HYSWEEP SURVEY. AVI

4 Archivo MTX: Llenándola en MAPPER Valores XYZ son asignados para cada celda que contiene datos de levantamiento. No se rellena ninguna celda vacía. AVI

5 Archivo MTX: Llenado en TIN MODEL Cree un modelo de superficie en TIN MODEL. Exporte un archivo MTX lleno. TIN MODEL efectúa un relleno con base en los parámetros del modelo. AVI

6 XYZ A MTX La forma más sencilla de hacer una Matriz. Usa un TIN MODEL Hace relleno.

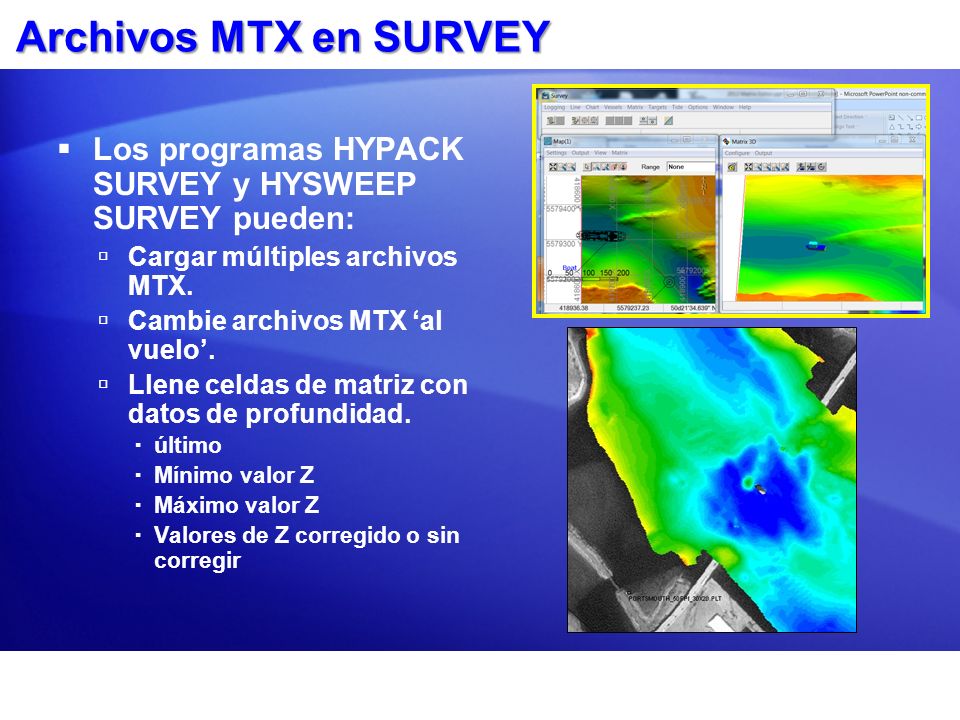

7 Archivos MTX en SURVEY Los programas HYPACK SURVEY y HYSWEEP SURVEY pueden: Cargar múltiples archivos MTX. Cambie archivos MTX al vuelo. Llene celdas de matriz con datos de profundidad. último Mínimo valor Z Máximo valor Z Valores de Z corregido o sin corregir

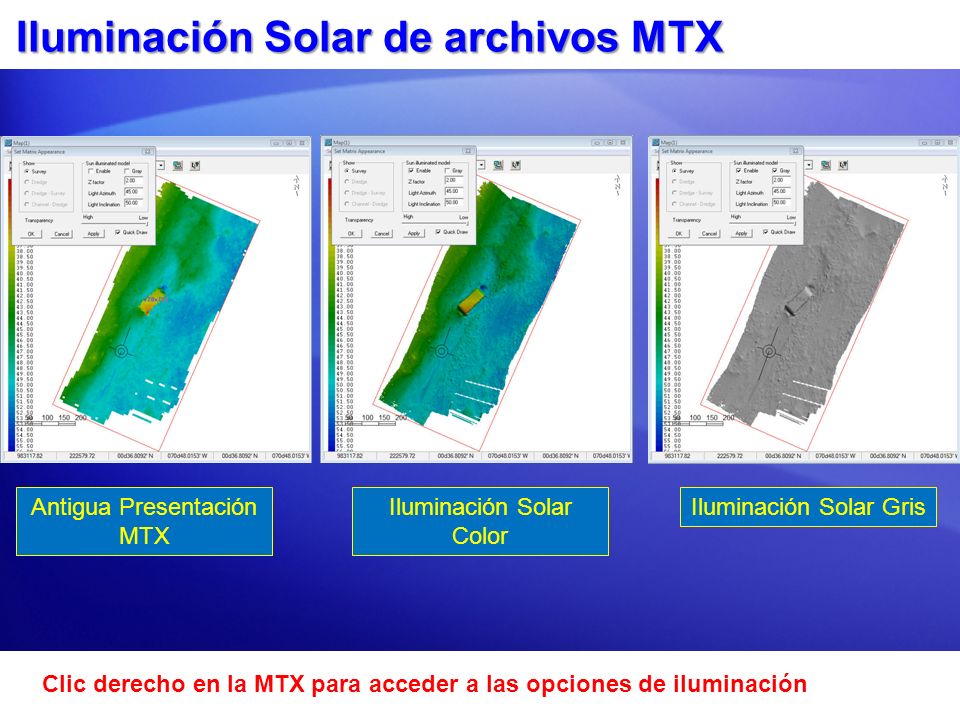

8 Iluminación Solar de archivos MTX Antigua Presentación MTX Iluminación Solar Color Iluminación Solar Gris Clic derecho en la MTX para acceder a las opciones de iluminación

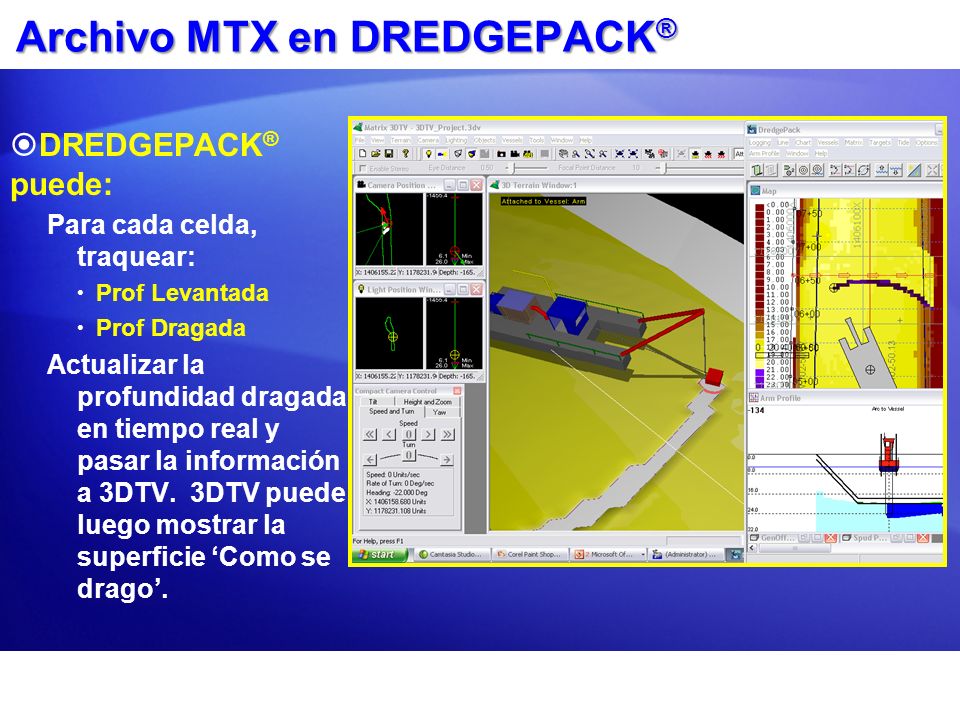

9 Archivo MTX en DREDGEPACK ® DREDGEPACK ® puede: Para cada celda, traquear: Prof Levantada Prof Dragada Actualizar la profundidad dragada en tiempo real y pasar la información a 3DTV. 3DTV puede luego mostrar la superficie Como se drago.
