1 EDICION MONOHAZ HYPACK 2013

2 Flujo de Datos Lee: Lee: Archivos Datos Brutos Archivos Formato ALL viejo Archivos Formato ALL2 HSX (registros EC1 Multihaz) Aplica (Opcionalmente): Aplica (Opcionalmente): Archivos Corrección Marea Archivos Corrección SV Salva: Salva: Archivos Formato ALL2 (por defecto) Archivos Formato ALL viejo SBMAX Archivos Datos Brutos Archivos Formato ALL viejo Archivos Formato ALL2 *.TID *.VEL Opcionalmente: Lee un archivo sencillo, los seleccionados desde un *.LOG, o un LOG completo

3 Corrigiendo por Marea Correcciones de Marea: Correcciones de Marea: Usando un Archivo de Corrección por Marea Usando un Archivo de Corrección por Marea Haga un Archivo de Corrección por Marea (*.TID) en el programa MANUAL TIDES Haga un Archivo de Corrección por Marea (*.TID) en el programa MANUAL TIDES Entre el nombre de su archivo Entre el nombre de su archivo Mareas RTK: Mareas RTK: No necesita entrada. No necesita entrada. Configure parámetros Marea RTK en la pestaña Avanzada de la ventana Parámetros de Lectura. Configure parámetros Marea RTK en la pestaña Avanzada de la ventana Parámetros de Lectura. Mareas Manual entrada durante SURVEY: Mareas Manual entrada durante SURVEY: No necesita entrada. No necesita entrada. Especifique Entrada Manual en Survey como Equipo Marea en la pestaña Selección de Parámetros de Lectura Especifique Entrada Manual en Survey como Equipo Marea en la pestaña Selección de Parámetros de Lectura Telemetría Mareas: Telemetría Mareas: No necesita entrada. No necesita entrada. Especifique Equipo telemetría marea como Equipo Marea en la pestaña Selección de Parámetros de Lectura Especifique Equipo telemetría marea como Equipo Marea en la pestaña Selección de Parámetros de Lectura

4 Corrigiendo por Velocidad del Sonido Correcciones por Velocidad del Sonido Correcciones por Velocidad del Sonido Ecosonda calibrada con un chequeo de barra: Ecosonda calibrada con un chequeo de barra: No requiere archivo de corrección. No requiere archivo de corrección. Usando un sensor de velocidad: Usando un sensor de velocidad: Cree un archivo de Corrección por Velocidad del Sonido (*.VEL) en el programa SOUND VELOCITY Cree un archivo de Corrección por Velocidad del Sonido (*.VEL) en el programa SOUND VELOCITY Entre el nombre de su archivo de corrección. Entre el nombre de su archivo de corrección. Usando correcciones fijas a diferentes profundidades Usando correcciones fijas a diferentes profundidades No se necesita entrada. No se necesita entrada. Después de editar sus datos, ejecute el programa SOUNDING ADJUSTMENT Después de editar sus datos, ejecute el programa SOUNDING ADJUSTMENT Correcciones separadas pueden ser calculadas para los valores de prof.de alta y baja frecuencia. Use Depth 1 calcula una corrección SV para ambas frecuencias, usando solo la alta frecuencia. Use Depth 2 calcula una corrección SV para ambas frecuencias, usando solo la baja frecuencia. Use Depth 2 calcula una corrección SV para ambas frecuencias, usando solo la baja frecuencia. Use Ambos, calcula una corrección SV separada, usando las profundidades de la alta y baja frecuencia. Use Ambos, calcula una corrección SV separada, usando las profundidades de la alta y baja frecuencia.

5 Parámetros de Lectura: Ventana Selección Seleccione el equipo a ser editado. Seleccione el equipo a ser editado. Defina Marea como Entrada Manual en SURVEY Defina Marea como Entrada Manual en SURVEY Para leer valores de Marea que fueron entrados manualmente durante la colección de datos. Ajustar a la Línea:Ajustar a la Línea: Mueve sondajes para que caigan sobre la línea planeada. Bonito, pero..... Bonito, pero..... Peligroso Peligroso

6 Parámetros de Lectura: Ventana Ofsets Cambiar Ófsets SOLO funciona cuando se leen archivos BRUTOS! Cambiar Ófsets SOLO funciona cuando se leen archivos BRUTOS! Cambie el valor de Latencia.Cambie el valor de Latencia. Cambie los ófset de posición de un sensorCambie los ófset de posición de un sensor

7 Parámetros de Lectura: Ventana Info Levantamiento Muestra: Muestra: Hora y Fecha del 1 er archivo de datos.Hora y Fecha del 1 er archivo de datos. Entradas desde la ventana de información del Proyecto en SURVEYEntradas desde la ventana de información del Proyecto en SURVEY Proyecto Proyecto Área Área Bote Bote Hidrógrafo Hidrógrafo Hora y Fecha del 1 st archivo de datos.Hora y Fecha del 1 st archivo de datos.

8 Parámetros de Lectura: Ventana Pre-selección Divide cada línea de levantamiento en Bloques. Divide cada línea de levantamiento en Bloques. Bloques pueden ser creados por: Bloques pueden ser creados por: Tiempo (segundos) Distancia (pies o m) # de profundidades Cargue una profundidad para cada bloque en la hoja de cálculo. Cargue una profundidad para cada bloque en la hoja de cálculo. Min, Max, 1 er en Bloque, Promedio Para reducir sus datos, es preferible usar una de las rutinas de Selección de Sondajes DESPUES de editar sus datos. Para reducir sus datos, es preferible usar una de las rutinas de Selección de Sondajes DESPUES de editar sus datos. Seleccione Si, Excepto Eventos para proteger la ubicación de sus marcas de evento. Seleccione Si, Excepto Eventos para proteger la ubicación de sus marcas de evento. Pat odia Presort......

9 Parámetros de Lectura: Ventana Pre-filtrado GPS Usado para pre-filtrar posiciones y/o Mareas RTK. Usado para pre-filtrar posiciones y/o Mareas RTK. Si la calidad de la posición GPS es menor que la especificada: Si la calidad de la posición GPS es menor que la especificada: La posición no se usaLa posición no se usa (sección superior) Marea RTK no es calculada para ese puntoMarea RTK no es calculada para ese punto (sección inferior) Cuando se borran posiciones desde el interior de la línea, nuevas posiciones son interpoladas y no se pierden profundidades. Cuando las posiciones son borradas al final de la línea, se pierden los datos de profundidad. Cuando las posiciones son borradas al final de la línea, se pierden los datos de profundidad.

10 Parámetros de Lectura: Ventana Avanzada Mareas RTK: Habilite Mareas RTK y seleccione un Método Marea Promedio (preferido) Período de Promedio = 5 períodos de onda (en seg). Recalcular le permite solucionar problemas debidos a mala configuración. MRU Aplicar Oleaje: Para eso lo compró. Aplique corr. de Cabeceo y Rolido: Re-calcula posición del transducer usando datos de cabeceo y rolido. Remueve la Deriva Heave: Intenta re-centrar el oleaje (heave) alrededor de 0. Ajustes POSPac & Correcciones de GPS Post- Procesado Le permite ajustar posiciones con archivos post-procesados *.OUT y valores separados por coma.

11 Mareas RTK: Ventana Marea y Calado Ventana Parámetros de Lectura Ventana Parámetros de Lectura Defina parámetros en la Pestaña Avanzado de los Parámetros de LecturaDefina parámetros en la Pestaña Avanzado de los Parámetros de Lectura Ventana Marea y Calado Ventana Marea y Calado Valores Brutos Mareas RTK:Valores Brutos Mareas RTK: Estatus GPS por coloresEstatus GPS por colores Mareas RTK promediadaMareas RTK promediada (línea ROJA en la gráfica)(línea ROJA en la gráfica) Elimina picos Marea RTK debido a perdidas de corto termino de RTK fijo en la ventana Mareas.Elimina picos Marea RTK debido a perdidas de corto termino de RTK fijo en la ventana Mareas.

12 Corrección por Deriva Heave Valores Heave pueden derivar de su centro debido a rápidas aceleraciones o cambios de dirección Deriva Heave NO Removida Deriva Heave Removida

13 Parámetros de Lectura: Ventana Avanzada: Guiar Haz de Sondaje D D X,Y La posición del sondaje se basa en el centro de su haz de transducer. Guiar Haz de Sondaje calcula una nueva ubicación para el centro de su haz, con base en los valores de cabeceo y rolido. D = cos(cabeceo)*cos(rolido)*D.

14 Ajustes POSPac Le permite aplicar posiciones post-procesadas mejoradas, datos de oleaje, cabeceo, rolido y marea desde un archivo POSPac (POS/MV). Le permite aplicar posiciones post-procesadas mejoradas, datos de oleaje, cabeceo, rolido y marea desde un archivo POSPac (POS/MV). AVI

15 Diseño SBMAX Ventana Control SBMAX Hoja de Cálculo SBMAX Ventana Levantamiento SBMAX Ventana Perfil SBMAX

16 Otras Ventanas útiles Ventana Ecograma: Usado para mostrar los datos acústicos por cada ping desde ecosondas en red. Ventana Oleaje: Muestra valores brutos de oleaje (heave). Examine cada línea por deriva heave! Ventana Marea y Calado: Muestra Correcciones por Marea. Muy útil para mareas RTK! Le permite cortar períodos cortos donde ha perdido RTK fijo.

17 Edición Traqueos: Ventana LEVANTAMIENTO Ventana LEVANTAMIENTO Puede borrar puntos de posición mala individualmente. O Interpola a traves bloques definidos por el usuario Edite todos sus traqueos, luego revise los perfiles uno por uno. Al borrar posiciones internas no se pierden datos de profundidad, puesto que posiciones nuevas son interpoladas a lo largo del traqueo borrado. Al borrar posiciones exteriores se pierden datos de profundidad. AVI Posiciones Borradas Sin perdida de datos de profundidad Posiciones Borradas Perdida de datos de profundidad al final de la línea

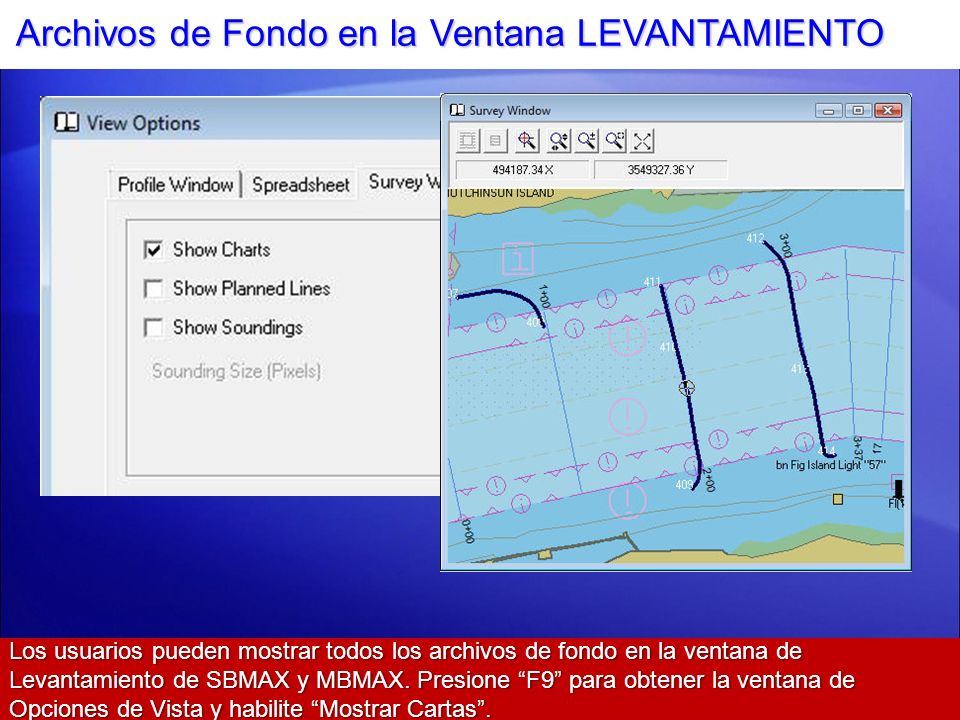

18 Archivos de Fondo en la Ventana LEVANTAMIENTO Los usuarios pueden mostrar todos los archivos de fondo en la ventana de Levantamiento de SBMAX y MBMAX. Presione F9 para obtener la ventana de Opciones de Vista y habilite Mostrar Cartas.

19 Ventana Perfil: Herramientas Edición Manual Borra los puntos dentro del Bloque Borra los puntos fuera del Bloque Intercambia profundidades dentro del Bloque Restaura Puntos Borrados dentro del Bloque Bandera en Puntos de Inicio/Fin de Bloque Herramienta Borrador - Borra puntos dentro del cuadrado Aplica filtros a la línea actual Filtro Suavizamiento - Úselo con precaución Borra sobre la línea Borra debajo de la línea Hacer JPG de la Ventana Perfil actual Imprimir Ventana Perfil actual Zoom Ventana Paneo a izquierda (Cuando ha hecho zoom dentro) Paneo a derecha (Cuando ha hecho zoom dentro) Zoom a toda la extensión de la Ventana Interpolar creará nuevos valores z por cada sondaje, con base en los sondajes alrededor. Borrar removerá los sondajes y creará un hueco sin datos.

20 Editando Traqueos: en la Ventana Perfil Interpole a traves de picos de posición colocando banderas en la ventana perfil. Interpole a traves de picos de posición colocando banderas en la ventana perfil.

21 Ventana Perfil: Prof vs. DBL or Prof vs. Tiempo Levantando a través de un Canal: Use Prof vs. DBL Levantando alrededor de Curvas o regresándose sobre su propio rumbo. Use Prof vs. Tiempo Presione F9 para obtener acceso rápido a los parámetros de presentación

22 Ventana Perfil: Líneas vs. Puntos

23 Ventana Perfil: Borrando sobre/debajo Líneas

24 Ventana Ecograma: Ventana Ecograma: Para Ecosondas que proveen Datos Acústicos Digitales Ver datos Acústicos desde: Odom MK3 Odom CV3 Simrad EA400 Knudsen Manualmente digitalice ecogramas acústicos. Mostrar Frecuencia Alta Frecuencia Baja

25 Filtros Presione CTRL F para obtener la Ventana de Configuración de Filtros. Presione CTRL F para obtener la Ventana de Configuración de Filtros. Prof. Mínima Prof. Máxima Límite Fuera línea Límite Pico Límite Cabeceo & Rolido Conserve Solo Eventos AVI

26 Restaurando Puntos Borrados Puntos borrados son mantenidos. Puntos borrados son mantenidos. En Memoria en SBMAX En los archivos de datos Formato ALL2 Editado Puede restaurar puntos borrados en la Ventana Perfil. Puede restaurar puntos borrados en la Ventana Perfil.

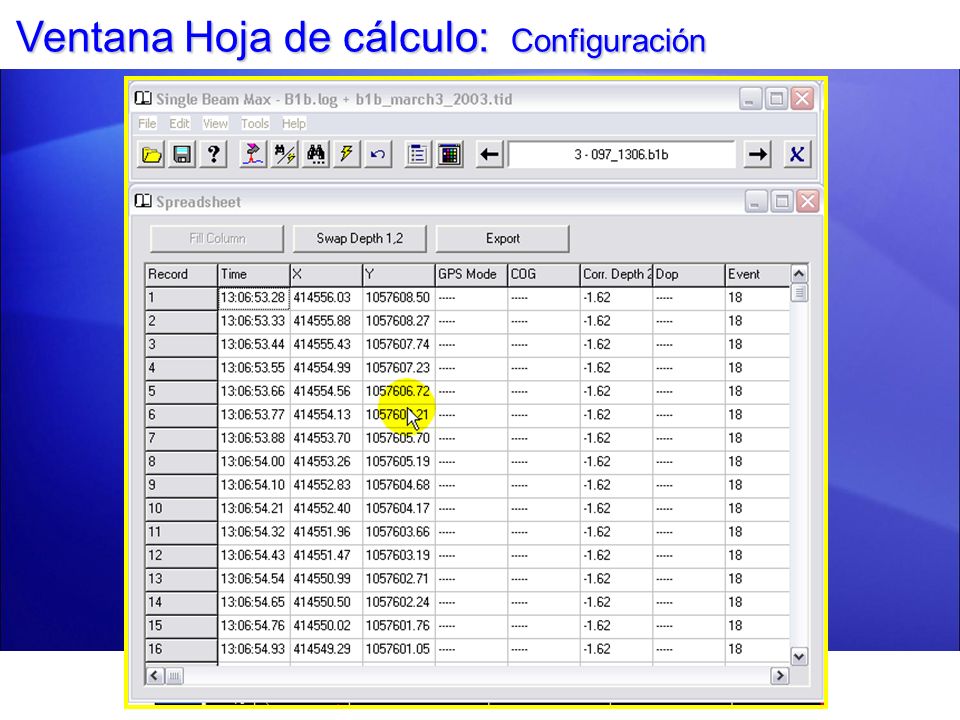

27 Ventana Hoja de cálculo: Configuración

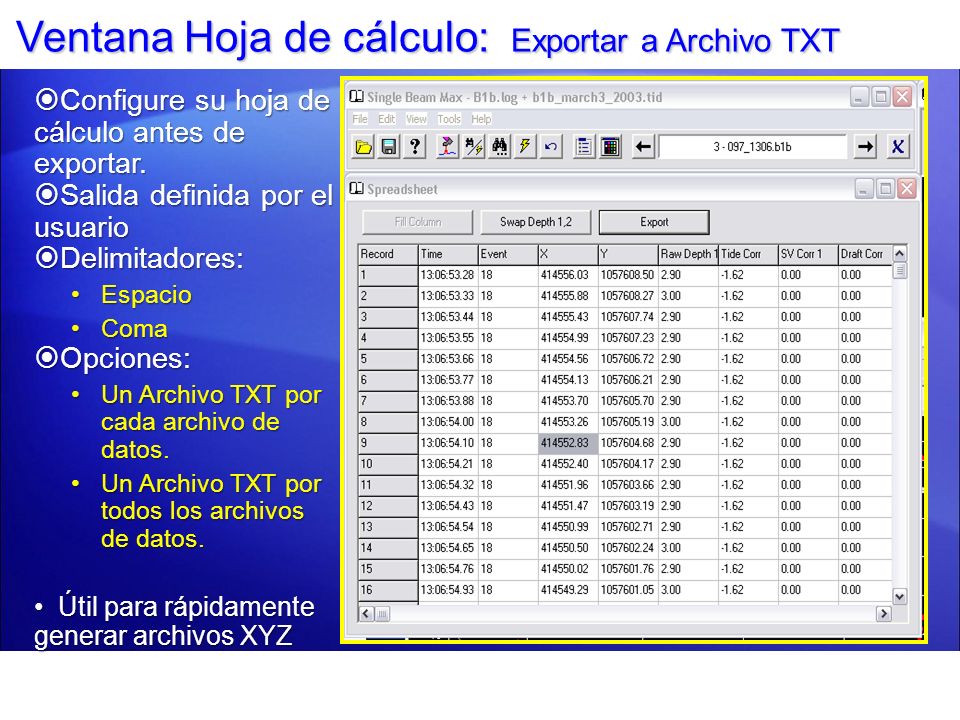

28 Ventana Hoja de cálculo: Exportar a Archivo TXT Configure su hoja de cálculo antes de exportar. Configure su hoja de cálculo antes de exportar. Salida definida por el usuario Salida definida por el usuario Delimitadores: Delimitadores: EspacioEspacio ComaComa Opciones: Opciones: Un Archivo TXT por cada archivo de datos.Un Archivo TXT por cada archivo de datos. Un Archivo TXT por todos los archivos de datos.Un Archivo TXT por todos los archivos de datos. Útil para rápidamente generar archivos XYZ Útil para rápidamente generar archivos XYZ

29 Menú Herramientas Ajuste MareaAjuste Marea Método Línea Central: Usado para interpolar valores de corrección de marea a lo largo de un río usando varios medidores.Método Línea Central: Usado para interpolar valores de corrección de marea a lo largo de un río usando varios medidores. Método 3 puntos: Usado para interpolar correcciones de marea usando 3 medidores separados.Método 3 puntos: Usado para interpolar correcciones de marea usando 3 medidores separados. Ófset Marea: Usado para agregar un ófset fijo a los valores de Corrección por Marea.Ófset Marea: Usado para agregar un ófset fijo a los valores de Corrección por Marea. Ajuste Oleaje (Heave) Ajuste Oleaje (Heave) Archivo Oleaje Verdadero (True heave) POS/MV: Lee oleaje Verdadero desde archivos grabados por Applanix POS/MV. Archivo Oleaje Verdadero (True heave) POS/MV: Lee oleaje Verdadero desde archivos grabados por Applanix POS/MV. El usuario puede entrar múltiples archivos. El usuario puede entrar múltiples archivos. Archivo F180 iHeave: Lee archivos iHeave grabados por Coda Octopus F180. Archivo F180 iHeave: Lee archivos iHeave grabados por Coda Octopus F180. El usuario puede entrar múltiples archivos. El usuario puede entrar múltiples archivos. AVI

30 Menú Herramientas: Ajuste Calado Ajuste Calado Dinámico Genera nuevas correcciones de calado dinámico con base en la velocidad de la embarcación y la tabla de corrección definida por el usuario. Puede crear una tabla sencilla o una tabla para aguas profundas y someras. La misma rutina de DRAFTTABLE.DLL, ahora disponible para post-procesamiento.

31 Menú Herramientas: Ajustes por Velocidad del Sonido Ajustes por Velocidad del Sonido Inserta correcciones por velocidad del sonido con base en las profundidades medidas y los valores de corrección desde una tabla.

32 Salve: Salva el Archivo Mostrado actualmente con este Prefijo. Salve: Salva el Archivo Mostrado actualmente con este Prefijo. Salvar como: Salva el Archivo Mostrado actualmente con el Prefijo de su escogencia.Salvar como: Salva el Archivo Mostrado actualmente con el Prefijo de su escogencia. Salvar Todo: Salva Todos los archivos de datos cargados, con el mismo Prefijo. Salvar Todo: Salva Todos los archivos de datos cargados, con el mismo Prefijo. Salve a XYZ: Salva todos los datos a un archivo XYZ. Salve a XYZ: Salva todos los datos a un archivo XYZ. Opciones Salvar: Defina sus opciones de Salvado. Opciones Salvar: Defina sus opciones de Salvado. Opciones Salvar

33 Archivos son salvados a la carpeta Edit del proyecto. Archivos son salvados a la carpeta Edit del proyecto. Archivos de datos originales no son modificados de ninguna forma. Archivos de datos originales no son modificados de ninguna forma. Opciones de Extensión de Archivos: Opciones de Extensión de Archivos: *.EDT (por Defecto)*.EDT (por Defecto) Definido por el usuarioDefinido por el usuario (Útil para separar datos Pre vs Post levantamiento)(Útil para separar datos Pre vs Post levantamiento) Puede ahora tener extensiones de longitud ilimitada.Puede ahora tener extensiones de longitud ilimitada. Formatos Archivo: Formatos Archivo: Formato ALL2 EditadoFormato ALL2 Editado (por Defecto) Formato ALL Editado ViejoFormato ALL Editado Viejo

34 Notas Levantamiento Menú Archivo desplegable Mostrar Parámetros de Lectura... Mostrar Parámetros de Lectura... Volver a mostrar Ventana Parámetros de Lectura, para re-verificar los parámetros que fueron aplicados a los datos brutos cuando fueron cargadosVolver a mostrar Ventana Parámetros de Lectura, para re-verificar los parámetros que fueron aplicados a los datos brutos cuando fueron cargados NOTA: Estos Parámetros NO PUEDEN ser cambiados una vez los archivos han sido cargados en el EditorNOTA: Estos Parámetros NO PUEDEN ser cambiados una vez los archivos han sido cargados en el Editor Mostrar Notas Levantamiento… Muestra cualquier Nota que haya sido entrada en la Ventana Comentarios de SURVEY cuando el archivo de datos Brutos estaba siendo colectado Usado cuando los editores no participaron en el levantamiento. Usado cuando los editores no participaron en el levantamiento.

35 Estadísticas, Integración y Correcciones: Menú Archivo (File) Sobrepuesta: Sobreponga archivos de sondeo adicionales tomados con la misma línea de levantamiento. Plantillas: Muestra hasta (4) Plantillas de Canal en la Ventana Perfil. Estadísticas Fuera de Línea: Muestra histograma de Fuera de línea de los datos de levantamiento. Información: Información Estadística acerca del Levantamiento. Unir Profundidades: Habilidad para Unir datos Digitalizados con datos Brutos. Migración Sondajes: Re-calcule la posición XY de una Prof., con base en el Cono Angular del Transducer y la Pendiente del fondo.

36 De-Selección y Blancos Menú Archivo (File) Ignorar Línea Actual (F7) Remueve el Archivo Actual Seleccionado desde el Listado de Archivos Salve Punto como Blanco (F5) Salve Punto como Blanco (F5) Salva la ubicación Actual del Cursor a un Blanco en un archivo Blanco definido por el usuario. La Descripción también puede ser definida por el Usuario

37 Sobreponiendo Archivos de Datos Previos Archivos de datos de otros levantamientos pueden ser mostrados en la ventana perfil. Los datos deben ser colectados con las mismas líneas planeadas.

38 Migración Sondajes Para Represas y Pendientes Fuertes A = Posición Transducer A = Posición Transducer B = Punto de 1 er Enzonificación B = Punto de 1 er Enzonificación Sin Migración. Sin Migración. Prof. D = AB es asignado al Punto P Prof. D = AB es asignado al Punto P Con Migración. Con Migración. Prof. D es calculada con base en: Prof. D es calculada con base en: Prof. D Prof. D Ancho de Haz Ancho de Haz Fondo Pendiente Fondo Pendiente Prof. D es luego asignado al Punto P. Prof. D es luego asignado al Punto P. D P A B D JPGS

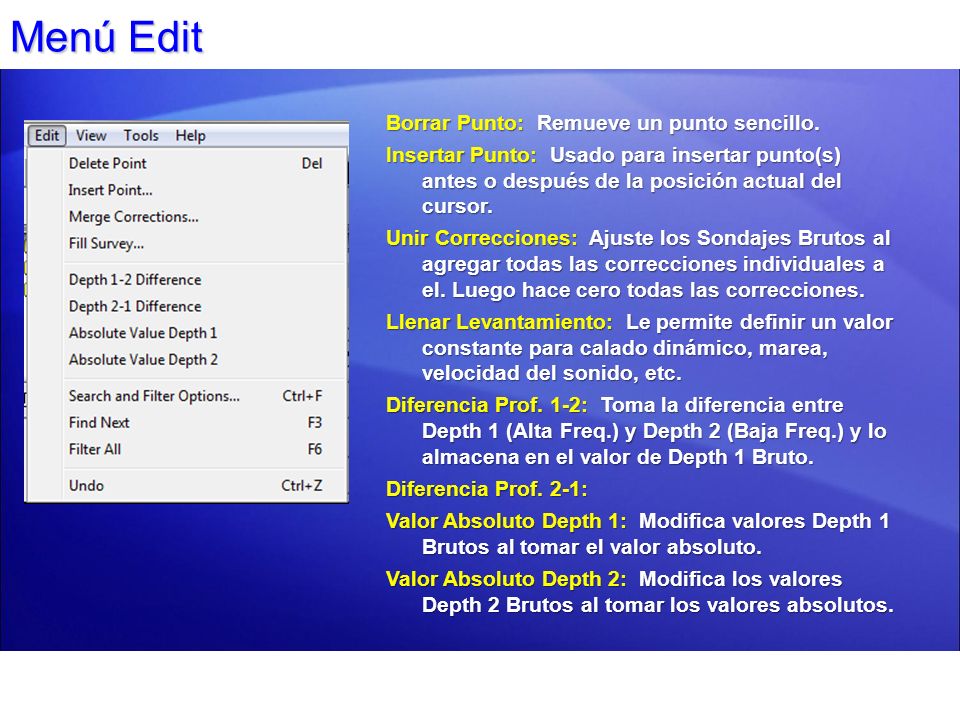

39 Menú Edit Borrar Punto: Remueve un punto sencillo. Insertar Punto: Usado para insertar punto(s) antes o después de la posición actual del cursor. Unir Correcciones: Ajuste los Sondajes Brutos al agregar todas las correcciones individuales a el. Luego hace cero todas las correcciones. Llenar Levantamiento: Le permite definir un valor constante para calado dinámico, marea, velocidad del sonido, etc. Diferencia Prof. 1-2: Toma la diferencia entre Depth 1 (Alta Freq.) y Depth 2 (Baja Freq.) y lo almacena en el valor de Depth 1 Bruto. Diferencia Prof. 2-1: Valor Absoluto Depth 1: Modifica valores Depth 1 Brutos al tomar el valor absoluto. Valor Absoluto Depth 2: Modifica los valores Depth 2 Brutos al tomar los valores absolutos.

40 Sesión de Edición Completa
