1 ARCHIVOS MATRIZ (*.MTX) SURVEY 01/01/20141 HYPACK 2010 Seminario de Entrenamiento

2 SURVEY puede llenar cada celda de una matriz (o multiple matrices) con datos de profundidad. SURVEY puede llenar cada celda de una matriz (o multiple matrices) con datos de profundidad. Prof Haz Sencillo Prof Haz Sencillo Prof de transduceres multiples Prof de transduceres multiples Prof. Multihaz Prof. Multihaz En HYPACK® HARDWARE, seleccione cual equipo desea usar para llenar las matrices. En HYPACK® HARDWARE, seleccione cual equipo desea usar para llenar las matrices. SURVEY ahora permitira SURVEY ahora permitira Transparencia de matrices controlada por el Usuario. Transparencia de matrices controlada por el Usuario. Escalas de color y grises Iluminadas por el Sol Escalas de color y grises Iluminadas por el Sol 01/01/20142 HYPACK 2010 Seminario de Entrenamiento Archivos Matriz (*.MTX) en SURVEY En HYPACK HARDWARE, seleccione el equipo que utilizara para pintar la matriz bajo el menu Options. Para datos multihaz, seleccione HYSWEEP.DLL.

3 01/01/20143 HYPACK 2010 Seminario de Entrenamiento Programas con MATRIZ ProgramaUsoComentario MATRIX EDITOR Crea archivos MTX en blanco. Asegurese de designar su uso en HYPACK o HYSWEEP! MAPPER Puede llenar archivos MTX con profundidades. NO rellena celdas de matriz vacias. TIN MODEL Puede llenar archivos MTX con profundidades. Puede rellenar celdas vacias en el interior del modelo. SURVEY Puede actualizar archivos MTX con profundidades. Minimo, Maximo o Ultimo valor. Profundidad Corregida o Sin corregir. HYSWEEP® SURVEY Actualiza MTX con profundidades para mostrar cubrimiento. Traquea valores de profundidad minima y maxima en cada celda. Traquea 100% o 200% por cada celda. DREDGEPACK® Actualiza MTX con prof. de la herramienta de corte. Valor Prof. Minima para proyectos basados en prof.. Valor Maximo de Prof. para proyectos basados en elevacion. XYZ to MTX Automaticamente crea archivos MTX llenos. TIN MODEL

4 Crear archivos MTX se hace en HYPACK ® Matrix Editor. – SURVEY carga y descarga matrices seleccionadas basado en su proximidad al buque de levantamiento. En HARDWARE, seleccione UN equipo para llenar las celdas de la matriz. En SURVEY, MTX Options defina que valores de z seran usados para actualizar las celdas y cuando actualizarlas. Click derecho en una celda MTX para obtener las opciones de presentacion. SURVEY Tiene solo un valor z por celda. DREDGEPACK® tiene dos valores z por celda. – Como se Levanto – Como se Drago 01/01/20144 El Proceso Crea archivos MTX en el Editor Matriz Autoriza Equipo a llenar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie Levantamiento Y Relleno MTX HYPACK 2010 Seminario de Entrenamiento

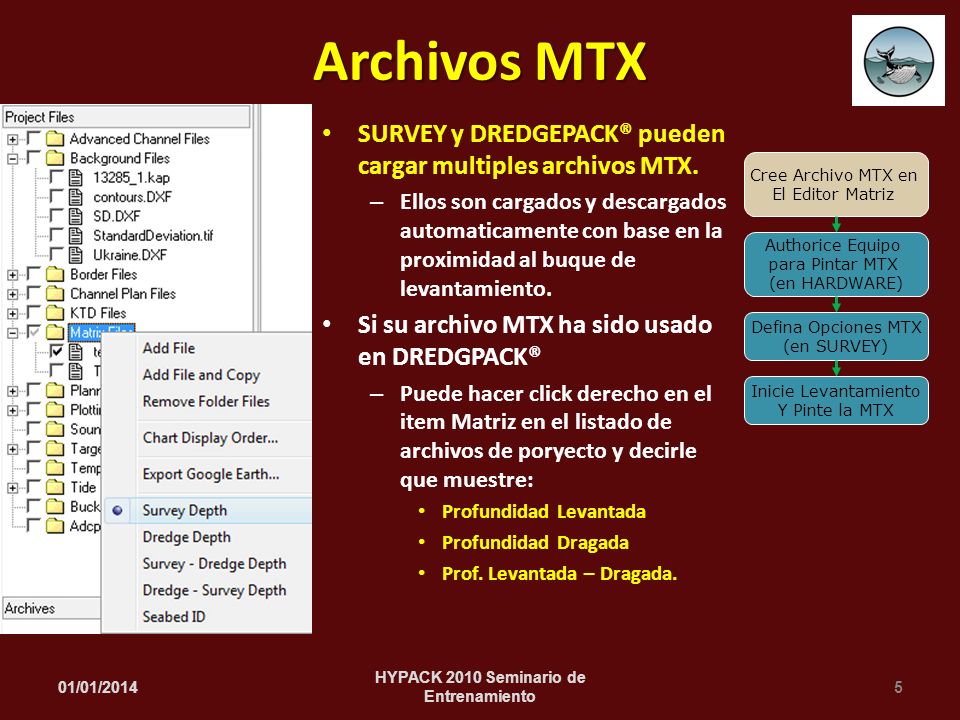

5 SURVEY y DREDGEPACK® pueden cargar multiples archivos MTX. – Ellos son cargados y descargados automaticamente con base en la proximidad al buque de levantamiento. Si su archivo MTX ha sido usado en DREDGPACK® – Puede hacer click derecho en el item Matriz en el listado de archivos de poryecto y decirle que muestre: Profundidad Levantada Profundidad Dragada Prof. Levantada – Dragada. 01/01/20145 HYPACK 2010 Seminario de Entrenamiento Archivos MTX Cree Archivo MTX en El Editor Matriz Authorice Equipo para Pintar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie Levantamiento Y Pinte la MTX

6 Haga una serie de Archivos MTX. Todos ellos son 300m x 300m con celdas de 5m x 5m. Origenes: x 9850y x 9850y x 9850y x 9850y 01/01/20146 HYPACK 2010 Seminario de Entrenamiento Haicendo los Archivos MTX Cree Archivos MTX En el Editor Matriz Autorice Equipo Para pintar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie a Levantar y Pintar MTX

7 01/01/20147 HYPACK 2010 Seminario de Entrenamiento Seleccione Equipo para llenar archivos MTX Programa HARDWARE Cree Archivos MTX En el Editor Matriz Autorice Equipo Para pintar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie a Levantar y Pintar MTX

8 MTX Opciones: – Cargar: Cargue un nuevo arvhivo MTX. – Salvar Archivo MTX: Salva la MTX a un archivo. – Salvar como XYZ: Salva la MTX info a formato ASCII XYZ. – Descargar: Remueve una MTX desde SURVEY. 01/01/20148 Definiendo Opciones de MTX SURVEY Cree Archivos MTX En el Editor Matriz Autorice Equipo Para pintar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie a Levantar y Pintar MTX

9 01/01/20149 HYPACK 2010 Seminario de Entrenamiento Definir Opciones MTX en SURVEY Opciones: Opciones: Registro Profundidad: Registro Profundidad: Minima Minima Maxima Maxima Ultima Ultima Actualizacion Matriz Actualizacion Matriz Mientras captura datos Mientras captura datos Siempre Siempre Nunca Nunca Filtro opcional de Prof. Filtro opcional de Prof. Usar prof. no corregida Usar prof. no corregida Salvar strikes a XYZ Salvar strikes a XYZ Si Prof.> Prof Strike Si Prof.> Prof Strike Salida 0. Salida 0. Si Prof.< Prof. Strike Si Prof.< Prof. Strike Salida Prof. Strike – Prof. Salida Prof. Strike – Prof. Cree Archivos MTX En el Editor Matriz Autorice Equipo Para pintar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie a Levantar y Pintar MTX

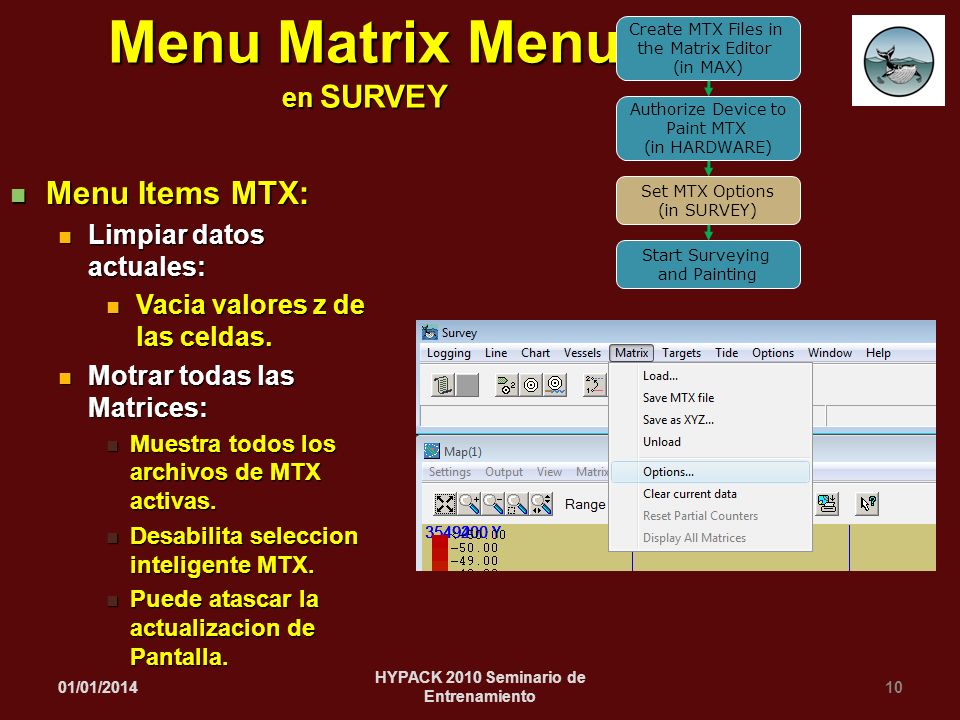

10 01/01/ HYPACK 2010 Seminario de Entrenamiento Menu Matrix Menu en SURVEY Menu Items MTX: Menu Items MTX: Limpiar datos actuales: Limpiar datos actuales: Vacia valores z de las celdas. Vacia valores z de las celdas. Motrar todas las Matrices: Motrar todas las Matrices: Muestra todos los archivos de MTX activas. Muestra todos los archivos de MTX activas. Desabilita seleccion inteligente MTX. Desabilita seleccion inteligente MTX. Puede atascar la actualizacion de Pantalla. Puede atascar la actualizacion de Pantalla. Create MTX Files in the Matrix Editor (in MAX) Authorize Device to Paint MTX (in HARDWARE) Set MTX Options (in SURVEY) Start Surveying and Painting

11 Opciones MTX: Cargar Borde: Permite editar valores de z a MTX dentro o fuera del area de borde. Salvar Borde: Salva borde creado en SURVEY. Crear Borde: Crea area de borde en SURVEY. Editar Borde: Borrar valores Z de Celda Establecer valores Z de Celda Ajustar valores Z de celda +/- Remover Borde: Remueve borde de la Pantalla. 01/01/ HYPACK 2010 Seminario de Entrenamiento Menu MATRIZ en SURVEY Create MTX Files in the Matrix Editor (in MAX) Authorize Device to Paint MTX (in HARDWARE) Set MTX Options (in SURVEY) Start Surveying and Painting

12 01/01/ HYPACK 2010 Seminario de Entrenamiento Matrices en SURVEY Cree Archivos MTX En el Editor Matriz Autorice Equipo Para pintar MTX (en HARDWARE) Defina Opciones MTX (en SURVEY) Inicie a Levantar y Pintar MTX

13 Iluminacion Solar Archivos MTX 01/01/2014 HYPACK 2010 Seminario de Entrenamiento 13 Antigua Presentacion MTXIluminacion Solar ColorIluminacion Solar Grises NUEVO en 2010 Click derecho en la MTX para accesar a la ventana de Apariencia de la Matriz.

14 Defina el area a ajustar: – Click Matrix – Crear Borde. – Click Izq. en la pantalla en cada punto del borde. – Click derecho afuera o adentro del area de borde para determinar area a ajustar. – Click Matrix – Editar Borde – Seleccionar Set to: – Click OK 01/01/ HYPACK 2010 Seminario de Entrenamiento Ajustando Areas de MTX en SURVEY
