1 EJEMPLOS MANEJADORES DE EQUIPOS (DRIVERs) HYPACK 2013

2 How Many ?? Actualmente HYPACK tiene entre Manejadores (Drivers) Actualmente HYPACK tiene entre Manejadores (Drivers) Aproximadamente 200 son usados regularmente Aproximadamente 200 son usados regularmente Estamos constantemente modificándolos y manteniéndolos Estamos constantemente modificándolos y manteniéndolos Siempre tratando de hacerlos mejor… Siempre tratando de hacerlos mejor…

3 ANCHORMANAGER.DLL Le permite posicionar cada ancla: En la embarcación principal (Barcaza)En la embarcación principal (Barcaza) En cualquier móvil secundario (Remolcador)En cualquier móvil secundario (Remolcador) Si su remolcador tiene posiciones de anclas, puede seleccionar cual posición de ancla (ej. Proa o Popa)Si su remolcador tiene posiciones de anclas, puede seleccionar cual posición de ancla (ej. Proa o Popa) Si su Remolcador no tiene posiciones de ancla, el ancla es transferida al Origen del Bote para el móvil.Si su Remolcador no tiene posiciones de ancla, el ancla es transferida al Origen del Bote para el móvil. En un blanco definido por el usuario.En un blanco definido por el usuario. En el fondo.En el fondo.

4 ADCP.DLL Colección de datos por ADCP (RD INSTRUMENTS y SONTEK) se puede hacer ahora con el ADCP.DLL.

5 AIS.DLL: Transpondedores del Sistema Automático de Identificación Genera blancos móviles en SURVEY para mostrar las posiciones de las embarcaciones con el sistema AIS. AISTIDE.DLL lee correcciones de marea transmitidas por AIS. Espere pronto: Boyas Virtuales!

6 DRAFTTABLE.DLL: Corrección Calado Dinámico vs Velocidad Le permite tener curvas Sencillas o diferenciadas Aguas Someras y Aguas Profundas. Interpola entre los límites de Aguas Someras y Profundas.

7 GENDEVALL.DLL: Lee Equipos con Campos de datos de longitud Fija

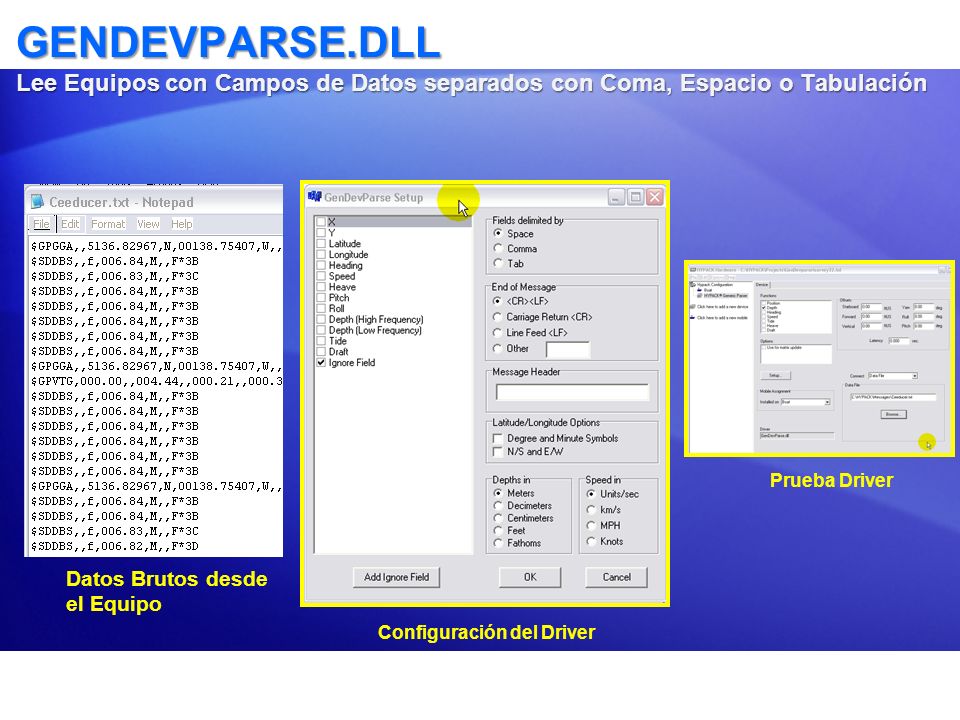

8 GENDEVPARSE.DLL Lee Equipos con Campos de Datos separados con Coma, Espacio o Tabulación Prueba Driver Configuración del Driver Datos Brutos desde el Equipo

9 GENOFFSET.DLL Colocando un móvil en una ubicación fija o en otro móvil ID Móvil = # Móvil de la Barcaza o Embarcación Ppal. (usualmente = 0)

10 GPS.DLL: Usado para procesar mensajes NMEA desde la mayoría de los sistemas GPS. Ver la presentación BASES EQUIPOS - HARDWARE – BASICS para más detalles….

11 NTRIP.DLL: Nuevo driver diseñado para sacar correcciones NTRIP al GPS.Nuevo driver diseñado para sacar correcciones NTRIP al GPS. Anteriormente era parte del driver GPS.DLL.Anteriormente era parte del driver GPS.DLL. Comparte el mismo puerto serial de GPS.DLL.Comparte el mismo puerto serial de GPS.DLL. Compatible NTRIP Ver. 2.Compatible NTRIP Ver. 2.

12 HYSWEEP.DLL Usado para leer datos desde HYSWEEP® SURVEY Le permite a HYPACK® SURVEY acceder a datos desde HYSWEEP ® SURVEY y SIDE SCAN SURVEY a través del Area de Memoria Compartida. Le permite a HYPACK® SURVEY acceder a datos desde HYSWEEP ® SURVEY y SIDE SCAN SURVEY a través del Area de Memoria Compartida. Datos de Oleaje-Cabeceo-Rolido Profundidad en el haz sobre el Nadir Giro (Si esta integrado en HYSWEEP SURVEY) COMPUTADOR DE LEVANTAMIENTO AREA MEMORIA COMPARTIDA HYPACK ® SURVEY Marea Calado HYSWEEP® SURVEY Oleaje-Cabeceo-Rolido Prof. en el Nadir Giro El HYSWEEP.DLL solo se necesita si desea mostrar y registrar datos de oleaje- cabeceo-rolido-guiñada colectados por HYSWEEP SURVEY en HYPACK SURVEY.

13 LptEvt.DLL Generando Marcas de Evento a través de un Cierre de Contacto Conexión al PC: Conexión al PC: USB: LptEvt.DLL USB: LptEvt.DLL Configuración LptEvt.DLL: Configuración LptEvt.DLL: Genera cierre de contacto en marcas de evento. Genera cierre de contacto en marcas de evento. Genera cierre de contacto cuando XTE es excedido. Genera cierre de contacto cuando XTE es excedido.

14 MAGNET.DLL DF 1000 (Serie) DF 1000 (Serie) Geometrics 881/882/G- 858 Map Mapper/G- 882TVG Geometrics 881/882/G- 858 Map Mapper/G- 882TVG Insight Marine (881 Dual) Insight Marine (881 Dual) IXSEA Magis IXSEA Magis J W Fisher Proton 4 J W Fisher Proton 4 Marine Magnetics Seaspy/Seaquest Marine Magnetics Seaspy/Seaquest Scintrex Envigrad Scintrex Envigrad Seaquest Seaquest SMM II SMM II UC Mag UC Mag GEM Systems GSM-19 GEM Systems GSM-19 Quantro Sensing Magnetometer Quantro Sensing Magnetometer AVI

15 PLAYBACK.DLL: Reproduce Archivos de datos BRUTOS en SURVEY Conexión debe siempre ser un archivo de datos BRUTOS o un Catálogo de archivos de datos BRUTOS (*.LOG). Reduzca la Rata de Adquisición en Avanzados. Reduzca la Rata de Adquisición en Avanzados. AVI

16 SEABEDID.DLL Para uso con Sistemas de ID del Fondo Roxann y EchoPlus. Efectúe Calibración de Fondo y cree Cuadrados ID del fondo (*.SIX) en el programa SEABED STATISTICS. En tiempo real, info E1 y E2 es ploteada en Cuadrados ID del Fondo y en la vista de Perfil. Datos pueden ser re-cartografiados a un nuevo *.SIX en Post-Proceso

17 SIM32.DLL Posicionamiento Posicionamiento Velocidad Aumenta/Disminuye Velocidad Aumenta/Disminuye Giro Izquierda/Derecha Giro Izquierda/Derecha Ecosonda Ecosonda Transducer Sencillo o Múltiple Transducer Sencillo o Múltiple Genera Prof. Con base en una Curva sinusoidal Genera Prof. Con base en una Curva sinusoidal Diferencias SIM33: Diferencias SIM33: Velocidad y rumbo son continuamente aplicadas hasta que los botones Continuo - Steady o Parar - Stop son oprimidos. Velocidad y rumbo son continuamente aplicadas hasta que los botones Continuo - Steady o Parar - Stop son oprimidos.

18 TIDEDR.DLL Lee Archivos de Marea Pronosticada (*.TID) en el levantamiento Lee Archivos de Marea Pronosticada (*.TID) en el levantamiento Configuración Adicional de mareógrafos genéricos. Configuración Adicional de mareógrafos genéricos. Alterna entre telemetría y archivo marea en tiempo real. Alterna entre telemetría y archivo marea en tiempo real. Ahora provee una gráfica de tiempo real. Ahora provee una gráfica de tiempo real. El usuario puede ajustarlo sobre el vuelo El usuario puede ajustarlo sobre el vuelo Tidefile2.dll será eliminado. Tidefile2.dll será eliminado. Cuando este leyendo un archivo *.TID file, deje la rata de adquisición para el equipo en uno por segundo o mayor. Cuando este leyendo un archivo *.TID file, deje la rata de adquisición para el equipo en uno por segundo o mayor.

19 WebIF.DLL Tiene su propia presentación bajo Survey.Tiene su propia presentación bajo Survey. Usado para ver el programa SURVEYUsado para ver el programa SURVEY (Área Gráfica y Datos) desde una conexión de Intranet.(Área Gráfica y Datos) desde una conexión de Intranet. Agregue WebIF.DLL a su configuración de HARDWARE. No requiere ninguna información de conexión.Agregue WebIF.DLL a su configuración de HARDWARE. No requiere ninguna información de conexión. En otro computador en la Intranet, puede ver los programas SURVEY o DREDGEPACK al entrar la dirección IP de la Web IP (o nombre del computador) con puerto 8080 (ahora configurable).En otro computador en la Intranet, puede ver los programas SURVEY o DREDGEPACK al entrar la dirección IP de la Web IP (o nombre del computador) con puerto 8080 (ahora configurable). (para verlo en el mismo computador)http://localhost:8080 (para verlo en el mismo computador)http://localhost:8080

20 YSI6600.DLL Sensor Ambiental YSI6600 (Sonda) puede ser configurada con diferentes paquetes de sensores. Configuración - Setup: Provea un nombre por cada sensor, con base en su canal. SURVEY: Driver muestra valores de texto y puede mostrar una gráfica para todos los sensores.

21 CUTTER.DLL Presentación mejorada de una draga de corte y succión en DREDGEPACK. Presentación mejorada de una draga de corte y succión en DREDGEPACK.

22 Driver Excavadora Múltiples Inclinómetros GPS Direccional Posición Rumbo

23 EXCAVATOR.DLL: Usado para Sistemas de Excavadoras

24 INCLINOMETER.DLL Inclinómetro para Dragas de Corte y Succión y para Grúas Usado por inclinómetros RVG, Ocala, A2TS, Rieker H4, Damen, AGI MD900T, Dickerson, eTrac, y WMI. Usado por inclinómetros RVG, Ocala, A2TS, Rieker H4, Damen, AGI MD900T, Dickerson, eTrac, y WMI. Mide el ángulo vertical (Desde el horizonte).
