1 MODELO TIN: Información General HYPACK 2013

2 Qué es MODELO TIN? TIN = Red Irregular de Triangulos - Triangulated Irregular Network: TIN = Red Irregular de Triangulos - Triangulated Irregular Network: Conecta tres sondajes para hacer una cara triangular. Las caras pueden luego ser usadas para representan una superficie.Conecta tres sondajes para hacer una cara triangular. Las caras pueden luego ser usadas para representan una superficie. El programa MODELO TIN en HYPACK ® puede hacer modelos desde: El programa MODELO TIN en HYPACK ® puede hacer modelos desde: Archivos de Datos XYZ.Archivos de Datos XYZ. Archivos LOG Editados.Archivos LOG Editados. Archivos Matriz (MTX)Archivos Matriz (MTX) Archivos HS2 (Precaución: Estos pueden llegar a ser muy grandes para ser manejables).Archivos HS2 (Precaución: Estos pueden llegar a ser muy grandes para ser manejables)

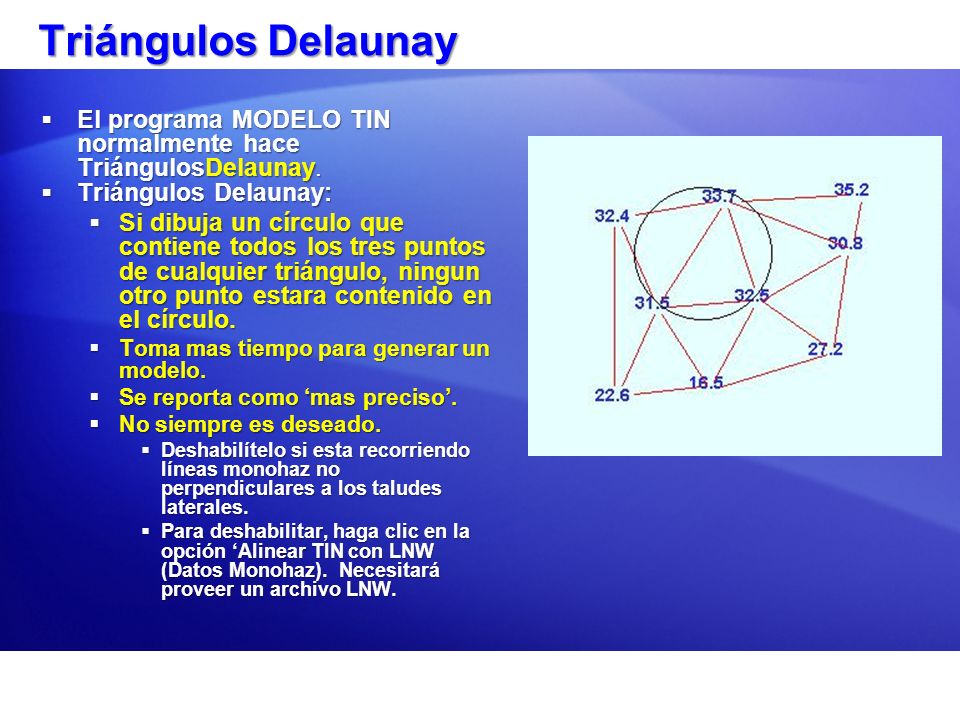

3 Triángulos Delaunay El programa MODELO TIN normalmente hace TriángulosDelaunay. El programa MODELO TIN normalmente hace TriángulosDelaunay. Triángulos Delaunay: Triángulos Delaunay: Si dibuja un círculo que contiene todos los tres puntos de cualquier triángulo, ningun otro punto estara contenido en el círculo. Si dibuja un círculo que contiene todos los tres puntos de cualquier triángulo, ningun otro punto estara contenido en el círculo. Toma mas tiempo para generar un modelo. Toma mas tiempo para generar un modelo. Se reporta como mas preciso. Se reporta como mas preciso. No siempre es deseado. No siempre es deseado. Deshabilítelo si esta recorriendo líneas monohaz no perpendiculares a los taludes laterales. Deshabilítelo si esta recorriendo líneas monohaz no perpendiculares a los taludes laterales. Para deshabilitar, haga clic en la opción Alinear TIN con LNW (Datos Monohaz). Necesitará proveer un archivo LNW. Para deshabilitar, haga clic en la opción Alinear TIN con LNW (Datos Monohaz). Necesitará proveer un archivo LNW.

4 Para qué es bueno un MODELO TIN? 1 Bonitas Imágenes Modelos 3D Modelos 3D Escala de grisesEscala de grises ColorColor

5 Para qué es bueno un MODELO TIN? 2 Volúmenes Volúmenes: Volúmenes: TIN vs NivelTIN vs Nivel TIN vs LNWTIN vs LNW TIN vs CHNTIN vs CHN Con Zonas Con Zonas Sin Zonas Sin Zonas TIN vs TINTIN vs TIN TIN vs XYZTIN vs XYZ Datos Entrada: Datos Entrada: MonohazMonohaz Transducer MúltipleTransducer Múltiple MultihazMultihaz Mas Detalles en la presentación MODELO TIN Volúmenes.

6 Para qué es bueno un MODELO TIN? 3. Isóbatas Exportar Isóbatas DXF Líneas: y Etiquetas. Rellenos Sólidos

7 Para qué es bueno un MODELO TIN? 4. Exportar Datos Salidas: Archivos ALL Editados a lo largo líneas planeadasArchivos ALL Editados a lo largo líneas planeadas XYZ a intervalos regulares.XYZ a intervalos regulares. Diferencias XYZ a intervalos regulares.Diferencias XYZ a intervalos regulares. Diferencias XYZ en los vértices de MODELO TIN.Diferencias XYZ en los vértices de MODELO TIN. Superficies BAG (Grilla Atributos Batimetría - Bathymetry Attributed Grid)Superficies BAG (Grilla Atributos Batimetría - Bathymetry Attributed Grid)

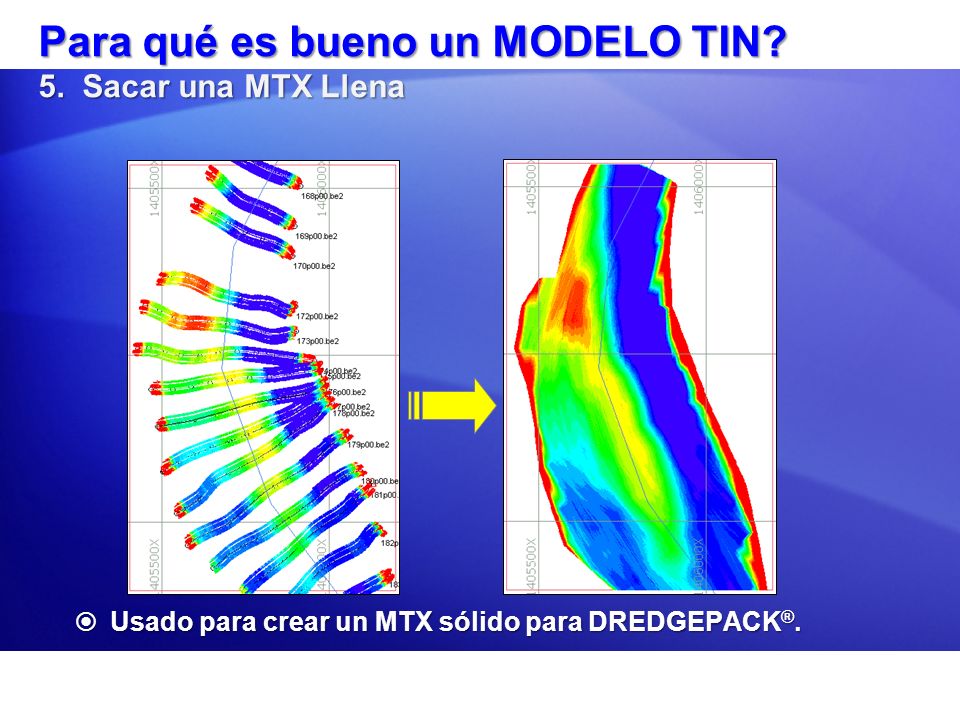

8 Para qué es bueno un MODELO TIN? 5. Sacar una MTX Llena Usado para crear un MTX sólido para DREDGEPACK ®. Usado para crear un MTX sólido para DREDGEPACK ®.

9 Haciendo un Modelo TIN Primer Archivo de Datos (Archivo anterior si esta leyendo mas de uno). Segundo Archivo de Datos (Archivo posterior si esta leyendo mas de uno). Archivo LNW para Volúmenes o Exportar a lo largo de la línea Archivo CHN para Volúmenes Máxima distancia de conexión entre puntos de datos. Archivo XYZ para Técnica Especial de Volumen Modo heredado desde PARAMETROS GEODESICOS Limpia la entrada de texto. Crea Triángulos No Delaunay Elimina borde triángulos con un vértice menor a 1º. Puede entrar múltiples archivos como su Archivo Entrada.

10 LADO MAX TIN Haga su LADO MAX TIN: Haga su LADO MAX TIN: Suficientemente Largo para conectar puntos adyacentes.Suficientemente Largo para conectar puntos adyacentes. No tan largo para conectar puntos no relacionados.No tan largo para conectar puntos no relacionados. LADO MAX TIN = 25LADO MAX TIN = 100

11 Alinear TIN con LNW Usado cuando las líneas de levantamiento monohaz no son perpendiculares a las isóbatas del fondo. Elimina escalado artificial del fondo. Escalado de Datos Monohaz en MODELO TIN.

12 Removiendo Triángulos Angostos Remueve triángulos con un ángulo interno <1 grado Remueve triángulos con un ángulo interno <1 grado. Sin Remover Con Remover

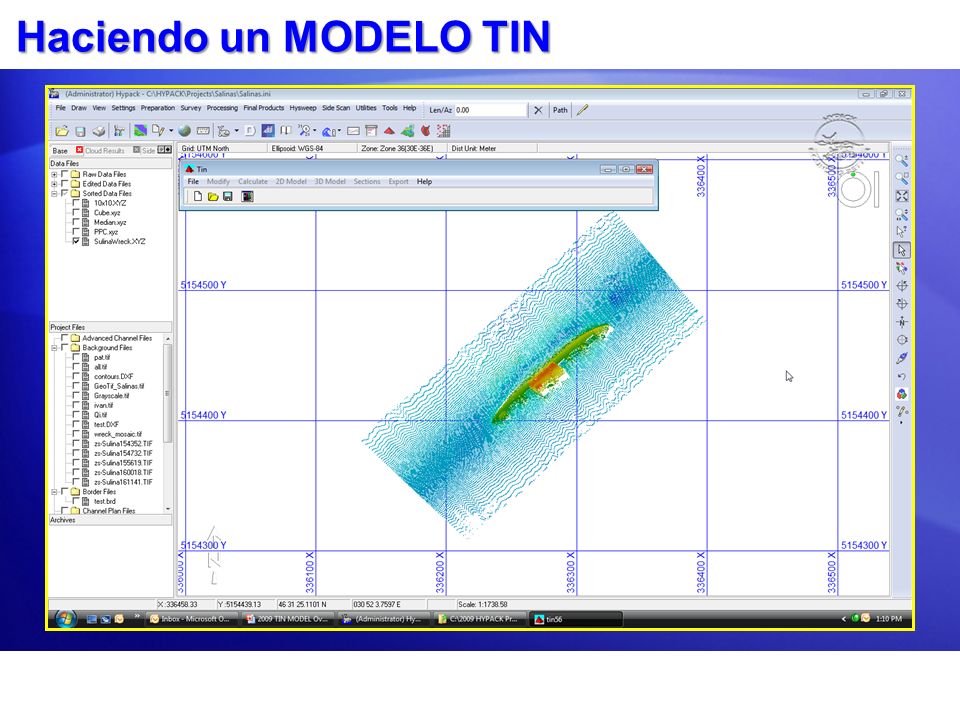

13 Haciendo un MODELO TIN

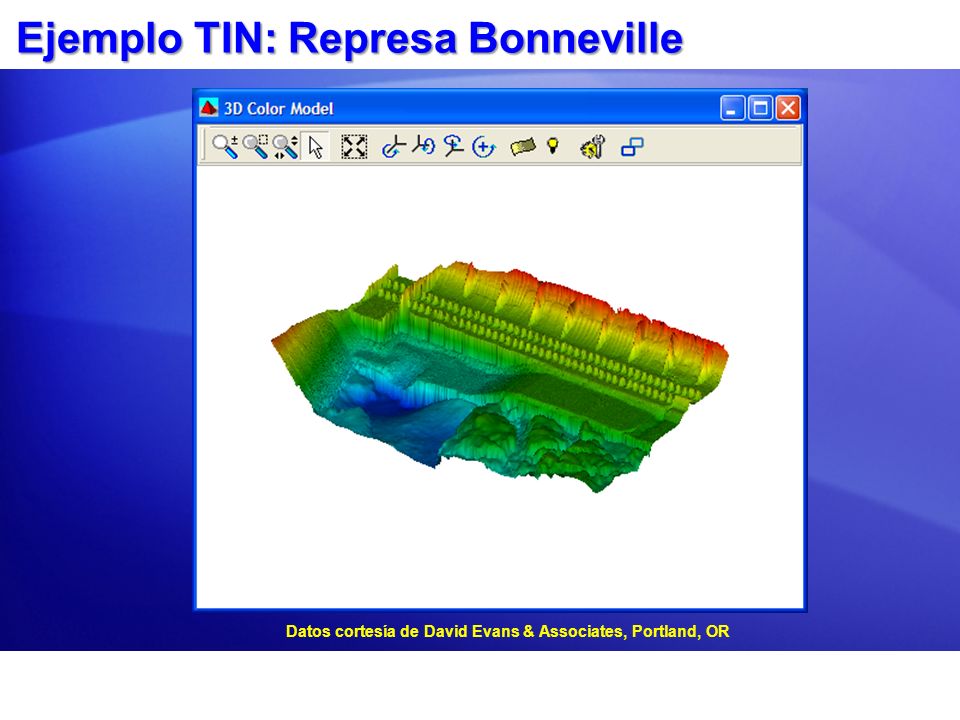

14 Ejemplo TIN: Represa Bonneville Datos cortesía de David Evans & Associates, Portland, OR

15 Ejemplo TIN: Datos LIDAR Datos LIDAR aéreo (topo e hidro) cortesía JALCBTX

16 Editando un Modelo Haga clic en Modificar – Edit TIN para examinar, remover y crear triángulos. ROMPER TRIANGULO (AVI) LAPIZ POLIGONO (AVI) SELECCIONAR LAPIZ (AVI) PARTIR PIERNA (AVI) INTERROGAR TRIÁNGULO RECORTAR TIN RECONECTAR (AVI) ROMPER TIN (AVI) CARGAR BORDE (AVI)

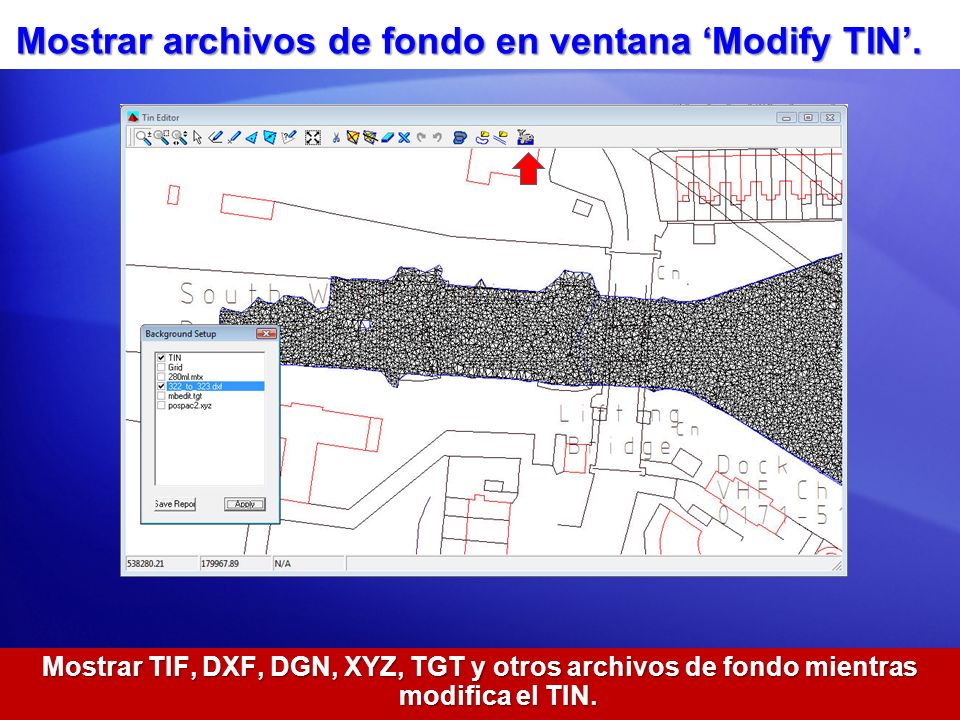

17 Mostrar archivos de fondo en ventana Modify TIN. Mostrar TIF, DXF, DGN, XYZ, TGT y otros archivos de fondo mientras modifica el TIN.

18 Recortando un TIN: Con un Archivo BRD (Borde) Cree un archivo BRD antes de entrar a MODELO TIN. Cree un archivo BRD antes de entrar a MODELO TIN. Borrador: Borrador: Elimina todos los triángulos dentro/fuera del borde (con base en el punto Dentro/Fuera) y todos los triángulos cruzados por el borde.Elimina todos los triángulos dentro/fuera del borde (con base en el punto Dentro/Fuera) y todos los triángulos cruzados por el borde. Tijeras (Preferido) Tijeras (Preferido) Genera puntos de datos a lo largo de la intersección BRD- TIN para recortar exactamente a lo largo de la línea del BRD.Genera puntos de datos a lo largo de la intersección BRD- TIN para recortar exactamente a lo largo de la línea del BRD.

19 Exportando un TIN a GeoTIF En Vista 3D (Gris o Color): En Vista 3D (Gris o Color): Todas las rotaciones deben ser = Todas las rotaciones deben ser = Exageración vertical puede ser cualquiera Exageración vertical puede ser cualquiera

20 Exageración Vertical Teclas Atajo: Teclas Atajo: Página ArribaPágina Arriba Página AbajoPágina Abajo Haga clic en el ícono herramienta para ver parámetros. Haga clic en el ícono herramienta para ver parámetros. Cambie la Razon Eje Z a un número más alto. Esto exagera el eje Z, haciendo pequeños cambios mas prominentes.Cambie la Razon Eje Z a un número más alto. Esto exagera el eje Z, haciendo pequeños cambios mas prominentes. También puede cambiar la razón del Eje Z al oprimir las teclas página arriba y página abajo.También puede cambiar la razón del Eje Z al oprimir las teclas página arriba y página abajo.

21 Combinaciones TIF y TIN Los usuarios pueden combinar un archivo GeoTIF y un Modelo TIN 3D para un efecto interesante.
