Taller de Interpretación de Trazados en el Laboratorio

Presentación del tema: "Taller de Interpretación de Trazados en el Laboratorio"— Transcripción de la presentación:

1 Taller de Interpretación de Trazados en el Laboratorio
DUE Fernando Martín Tomé Taller de Interpretación de Trazados en el Laboratorio de Electrofisiología Casos clínicos interactivos para el perfeccionamiento profesional y formación continuada

2 Motivo de consulta: Palpitaciones. - Taquicardias desde los 16 años.
CASO CLÍNICO Varón de 38 años de edad. AP: Tabaquismo. Motivo de consulta: Palpitaciones. - Taquicardias desde los 16 años. EEF hace 20 años. Diagnóstico: TIN . - Tto: Manidón 120 mg / 12 h. - No cardiopatía estructural.

3 CASO CLÍNICO a h v

4 CASO CLÍNICO a a a h v v

5 ECG Basal

6 Intervalos de Conducción
RR QT T PR QRS P P Q Q S S Intervalos de Conducción

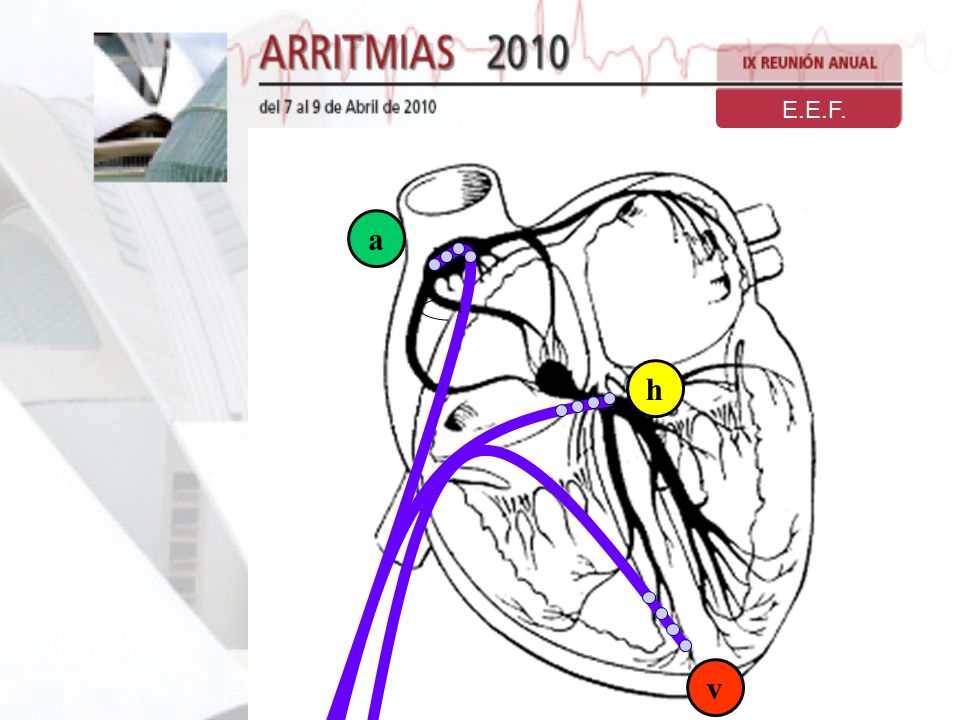

7 E.E.F. a h v

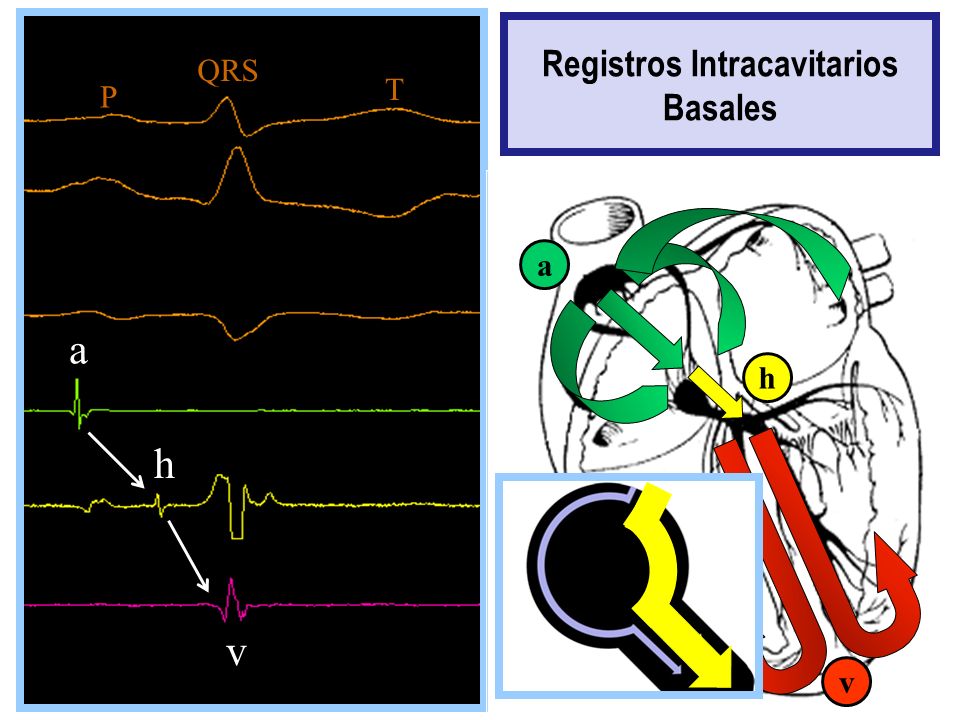

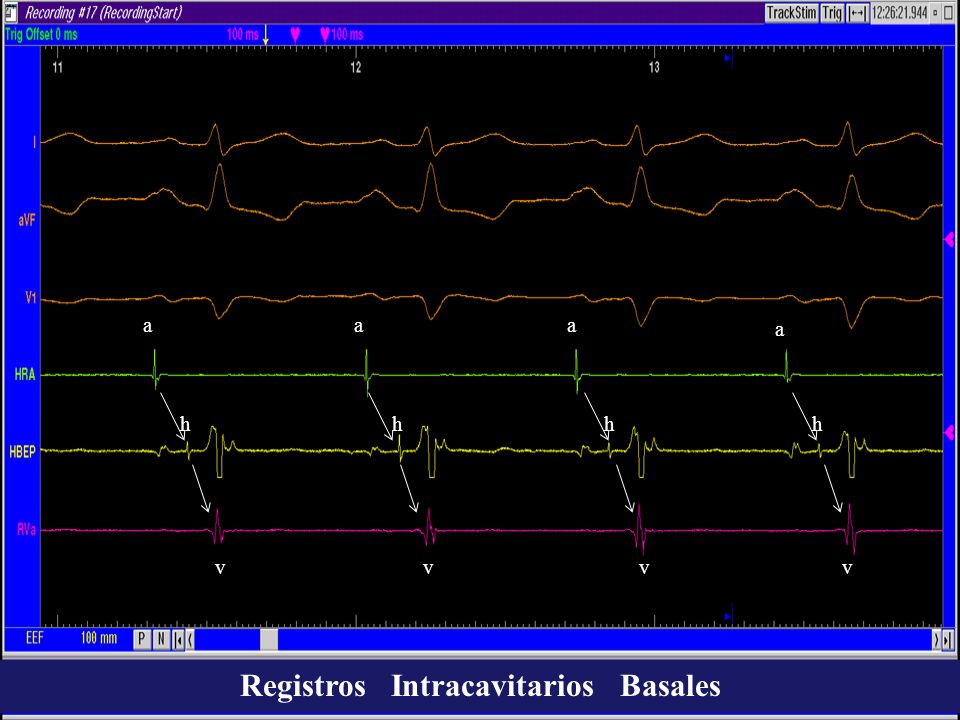

8 Registros Intracavitarios Basales
h v Registros Intracavitarios Basales

9 Registros Intracavitarios
Basales QRS T P a a a a h h h h v v v

10 Estimulación Ventricular Continua. Conducción VA
h h h h h h v v v v v v Estimulación Ventricular Continua. Conducción VA

11 Conducción Retrógrada
h h h v v v

12 Estimulación Auricular Continua. Vía Rápida
h h h h h v v v v v Estimulación Auricular Continua. Vía Rápida

13 Estimulación Auricular
Continua. Vía Rápida. a a a h h v v

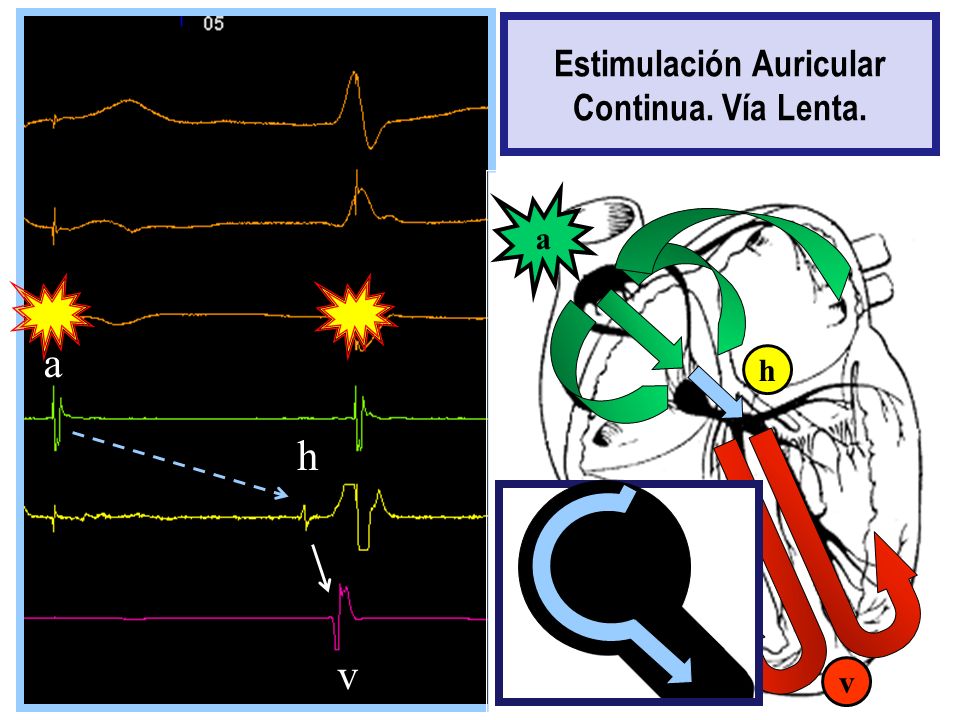

14 Estimulación Auricular Continua. Vía Lenta
h h h h h v v v v v Estimulación Auricular Continua. Vía Lenta

15 Estimulación Auricular
Continua. Vía Lenta. a a h h v v

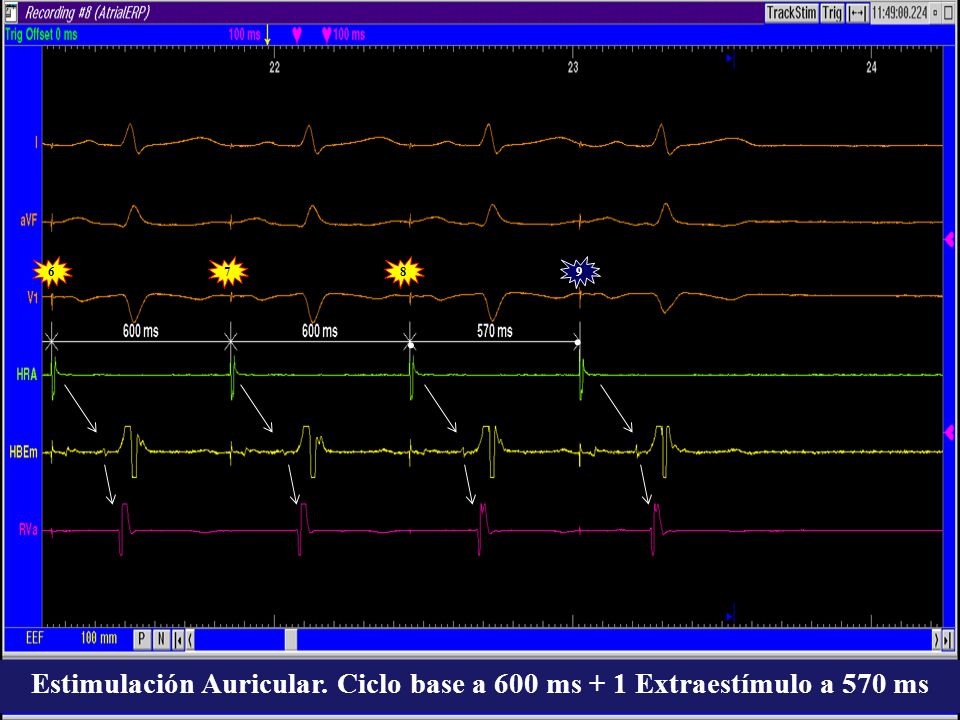

16 Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 570 ms
2 3 4 5 6 7 8 9 a a a a a a a a a a h h h h h h h h h h v v v v v v v v v v Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 570 ms

17 Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 570 ms
8 9 . . Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 570 ms

18 Ciclo Base a 600 ms + 1 Extraestímulo a 570 ms
8 9 h a a h v v v

19 Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 390 ms
2 3 4 5 6 7 8 9 a a a a a a a a a a h h h h h h h h h h v v v v v v v v v v Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 390 ms

20 Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 390 ms
7 8 9 a a a a v v v Estimulación Auricular. Ciclo base a 600 ms + 1 Extraestímulo a 390 ms

21 Ciclo Base a 600 ms + 1 Extraestímulo a 390 ms ECO Intranodal
8 9 a a v v v

22 Estimulación Auricular. Ciclo base + 1 Extraestímulo = TIN
4 5 6 7 8 9 a a a a a a a a a a a v v v v v v v v v v Estimulación Auricular. Ciclo base + 1 Extraestímulo = TIN

23 Estimulación Auricular. Ciclo base + 1 Extraestímulo = TIN
7 8 9 a a a a a a v v v v v Estimulación Auricular. Ciclo base + 1 Extraestímulo = TIN

24 Taquicardia Intranodal
h v v v

25 Taquicardia Intranodal
v v v v v v v v v v v Taquicardia Intranodal

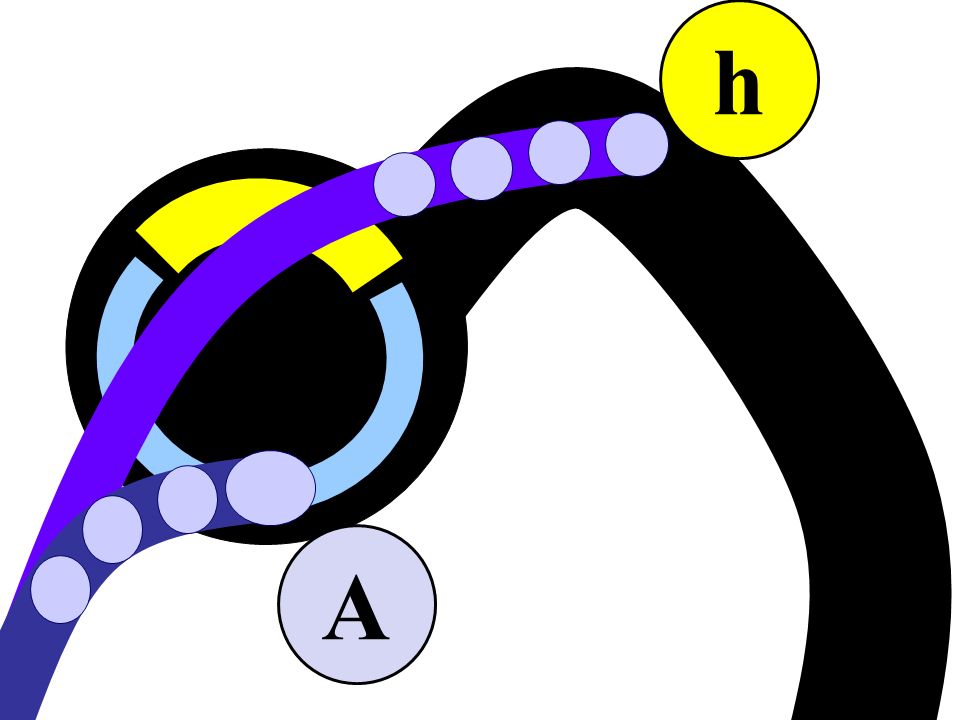

26 h A

27 a a a v v v Registros de Ablación

28 Ritmo de la Unión durante la Ablación
v v v v v v v v Ritmo de la Unión durante la Ablación

29 Ritmo de la Unión durante la Ablación
v v v v v Ritmo de la Unión durante la Ablación

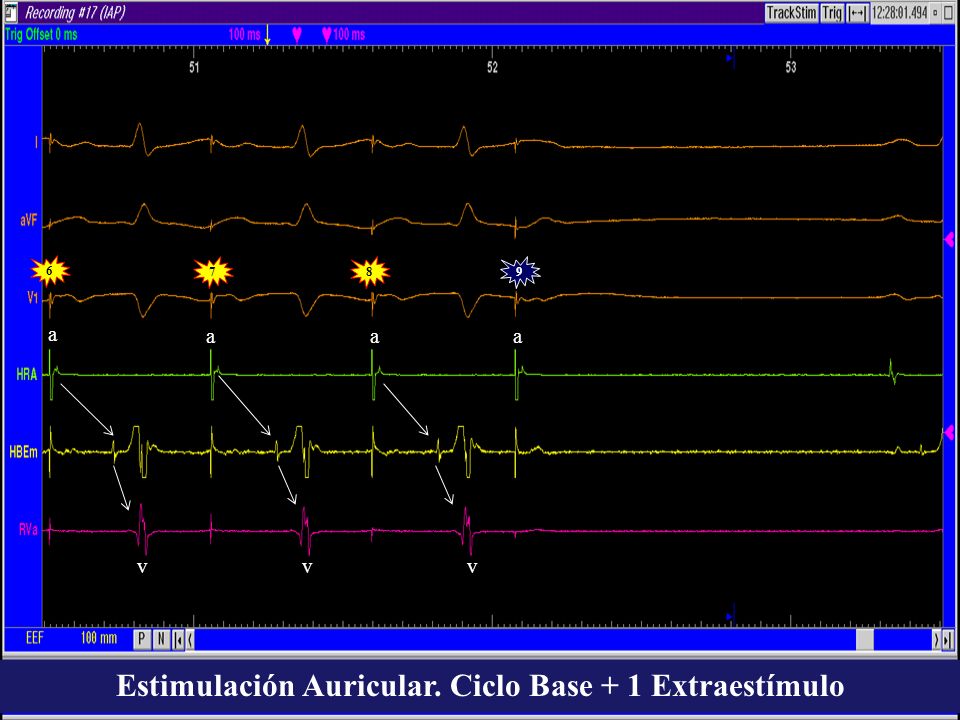

30 Estimulación Auricular. Ciclo Base + 1 Extraestímulo
7 8 9 a a a v v v Estimulación Auricular. Ciclo Base + 1 Extraestímulo

31 Estimulación Auricular. Ciclo Base + 1 Extraestímulo
6 7 8 9 a a a a v v v Estimulación Auricular. Ciclo Base + 1 Extraestímulo

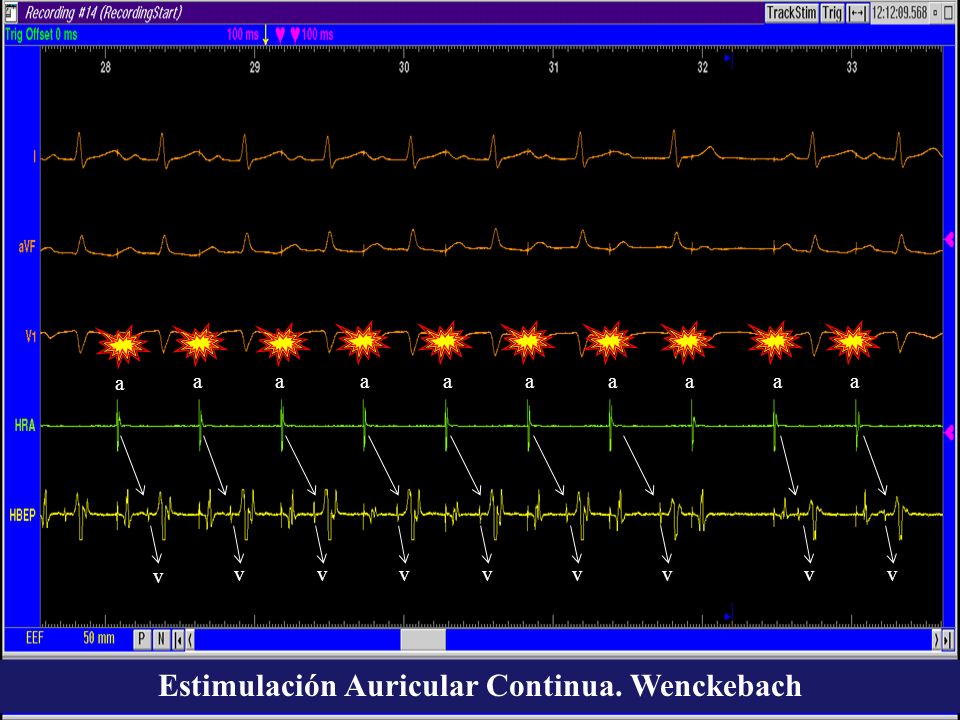

32 Estimulación Auricular Continua. Wenckebach
v v v v v v v v v Estimulación Auricular Continua. Wenckebach
