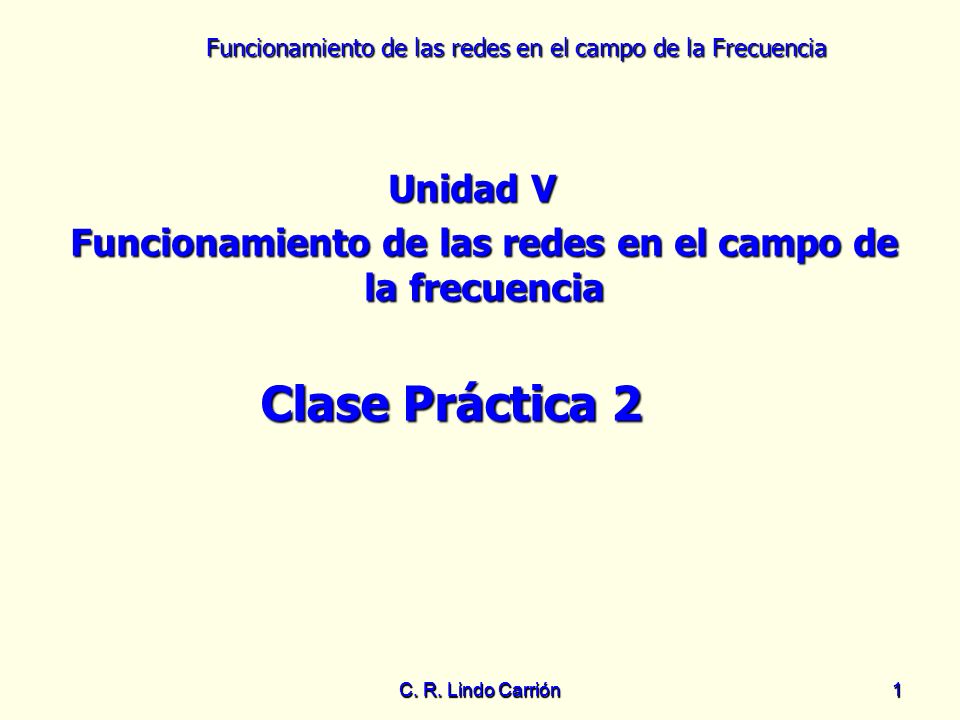

1 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión11 Unidad V Funcionamiento de las redes en el campo de la frecuencia Clase Práctica 2

2 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión2 Objetivos Elaborar e interpretar diagramas de BODE (Magnitud y Fase), considerando los siguientes factores: términos constantes, polos y ceros en el origen y de orden "N", polos y ceros simples, polos y ceros cuadráticos de redes eléctricas. Elaborar e interpretar diagramas de BODE (Magnitud y Fase), considerando los siguientes factores: términos constantes, polos y ceros en el origen y de orden "N", polos y ceros simples, polos y ceros cuadráticos de redes eléctricas. Utilizar adecuadamente las relaciones de: ancho de banda, frecuencia de media potencia, factor de calidad y frecuencia de resonancia, en la caracterización de las redes eléctricas conectadas tanto en serie como en paralelo. Utilizar adecuadamente las relaciones de: ancho de banda, frecuencia de media potencia, factor de calidad y frecuencia de resonancia, en la caracterización de las redes eléctricas conectadas tanto en serie como en paralelo. Ejemplo de Respuesta utilizando el diagrama de Bode. Ejemplo de Respuesta utilizando el diagrama de Bode. Ejemplos de Circuitos con filtros pasivos. Ejemplos de Circuitos con filtros pasivos. Ejemplos de Circuitos resonantes. Ejemplos de Circuitos resonantes. Contenido

3 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión3 3 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (1) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (1) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (2) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (2) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia:

4 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión4 4 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (3) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (3) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (4) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (4) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia:

5 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión5 5 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (5) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (5) Dibuje la gráfica de Bode para la característica de magnitud y fase de la siguiente función de transferencia: (6) Dada la red de la Figura 27 esboce la característica de magnitud d la función de transferencia G V (j ) =V o (j )/V i (j ), identifique el tipo de filtro. (6) Dada la red de la Figura 27 esboce la característica de magnitud d la función de transferencia G V (j ) =V o (j )/V i (j ), identifique el tipo de filtro.

6 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión6 6 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (7) Dada la rede en celosía que se muestra en la Figura 28, determine que tipo de filtro representa esta red indicando la función de transferencia de voltaje. (7) Dada la rede en celosía que se muestra en la Figura 28, determine que tipo de filtro representa esta red indicando la función de transferencia de voltaje. (8) Determine el valor de C en la red de la Figura 29 a fin de que el circuito esté en resonancia. (8) Determine el valor de C en la red de la Figura 29 a fin de que el circuito esté en resonancia.

7 Funcionamiento de las redes en el campo de la Frecuencia C. R. Lindo Carrión7 7 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (9) Determine o y Q para la red que se muestra en la Figura 30. (9) Determine o y Q para la red que se muestra en la Figura 30.
