1 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión11 Unidad IV Circuitos Acoplados Magnéticamente Clase Práctica 2

2 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión2 Objetivos Utilizar el fenómeno de acoplamiento magnético en los circuitos eléctricos. Utilizar el fenómeno de acoplamiento magnético en los circuitos eléctricos. Utilizar adecuadamente el modelo del transformador ideal y las relaciones de corriente, voltaje y potencia que lo caracterizan. Utilizar adecuadamente el modelo del transformador ideal y las relaciones de corriente, voltaje y potencia que lo caracterizan. Utilizar las relaciones de corriente, voltaje y potencia de los Autotransformadores y Transformadores trifásicos. Utilizar las relaciones de corriente, voltaje y potencia de los Autotransformadores y Transformadores trifásicos. Ejemplos resueltos utilizando el fenómeno de acoplamiento magnético y las ecuaciones del transformador ideal. Ejemplos resueltos utilizando el fenómeno de acoplamiento magnético y las ecuaciones del transformador ideal. Ejemplos resueltos aplicando las relaciones de corriente, voltaje y potencia en los autotransformadores y transformadores trifásicos. Ejemplos resueltos aplicando las relaciones de corriente, voltaje y potencia en los autotransformadores y transformadores trifásicos. Contenido

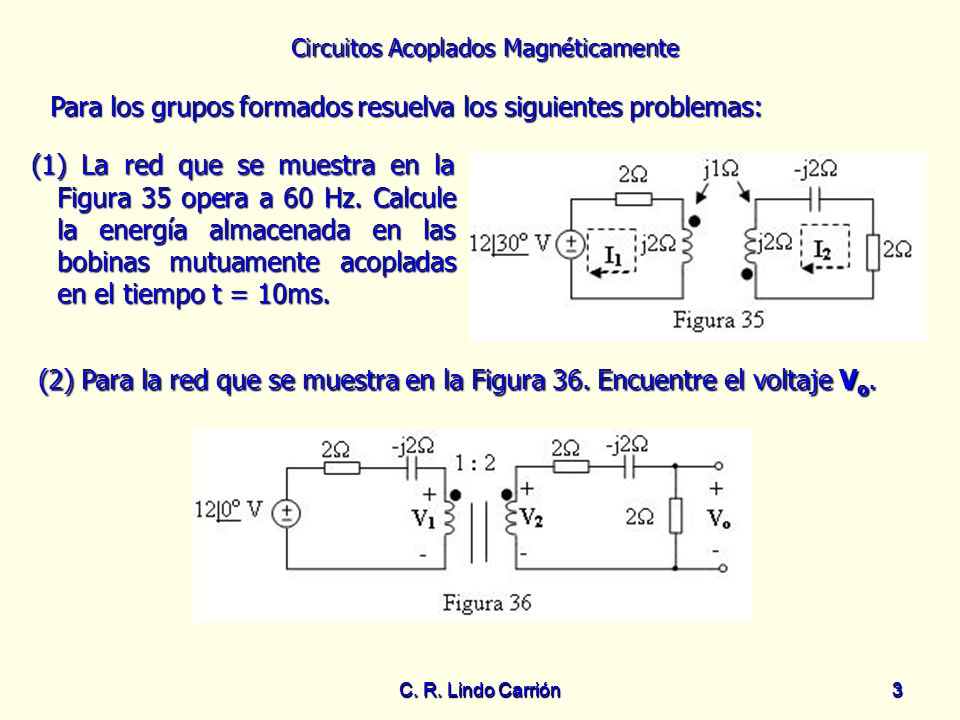

3 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión3 3 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (1) La red que se muestra en la Figura 35 opera a 60 Hz. Calcule la energía almacenada en las bobinas mutuamente acopladas en el tiempo t = 10ms. (1) La red que se muestra en la Figura 35 opera a 60 Hz. Calcule la energía almacenada en las bobinas mutuamente acopladas en el tiempo t = 10ms. (2) Para la red que se muestra en la Figura 36. Encuentre el voltaje V o. (2) Para la red que se muestra en la Figura 36. Encuentre el voltaje V o.

4 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión4 4 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas:: (3) Para el circuito que se muestra en la Figura 36, encuentre el voltaje V o. (3) Para el circuito que se muestra en la Figura 36, encuentre el voltaje V o. (4). Para el circuito que se muestra en la Figura 37, encuentre la corriente I. (4). Para el circuito que se muestra en la Figura 37, encuentre la corriente I.

5 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión5 5 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (5) Un transformador trifásico de dos devanados de 440/220 V, clasificado como 15KVA, se conecta como autotransformador para disminuir el voltaje de 660V a 220V, determine la clasificación de volt-amperios del autotransformador y compárela con la del transformador ideal. (5) Un transformador trifásico de dos devanados de 440/220 V, clasificado como 15KVA, se conecta como autotransformador para disminuir el voltaje de 660V a 220V, determine la clasificación de volt-amperios del autotransformador y compárela con la del transformador ideal. (6) Un transformador trifásico balanceado se clasifica en 1000MVA 25KV / 500KVY. La carga trifásica balanceada conectada a las terminales de alto voltaje del transformador consume 750MW con fp de 0.8 atrasado, a 50KV. Determine la magnitud de las corrientes de línea en la fuente y en la carga. (6) Un transformador trifásico balanceado se clasifica en 1000MVA 25KV / 500KVY. La carga trifásica balanceada conectada a las terminales de alto voltaje del transformador consume 750MW con fp de 0.8 atrasado, a 50KV. Determine la magnitud de las corrientes de línea en la fuente y en la carga.

6 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión6 6 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (7) Un transformador trifásico balanceado de 13.2KY / 240 V rms se usa en la red del Figura 38 para abastecer una carga. La magnitud del voltaje de línea en la carga es 230 V rms. Encuentre la magnitud de la corriente de línea en la carga y la magnitud del voltaje de línea en el primario del transformador. (7) Un transformador trifásico balanceado de 13.2KY / 240 V rms se usa en la red del Figura 38 para abastecer una carga. La magnitud del voltaje de línea en la carga es 230 V rms. Encuentre la magnitud de la corriente de línea en la carga y la magnitud del voltaje de línea en el primario del transformador.

7 Circuitos Acoplados Magnéticamente C. R. Lindo Carrión7 7 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (9) Para el circuito que se muestra en la Figura 40, encuentre la razón V o /V s. (9) Para el circuito que se muestra en la Figura 40, encuentre la razón V o /V s. (8) Encuentre V s para el circuito que se muestra en la Figura 39. (8) Encuentre V s para el circuito que se muestra en la Figura 39.
