1 Análisis de Potencia en estado estable C. R. Lindo Carrión11 Unidad II Análisis de Potencia en estado estable Clase Práctica 2

2 Análisis de Potencia en estado estable C. R. Lindo Carrión2 Objetivos Aplicar correctamente las relaciones de potencia: Potencia Real, Potencia Compleja y Potencia Aparente. Aplicar correctamente las relaciones de potencia: Potencia Real, Potencia Compleja y Potencia Aparente. Utilizar adecuadamente el concepto de factor de potencia y corrección de potencia. Utilizar adecuadamente el concepto de factor de potencia y corrección de potencia. Contenido Ejemplos resueltos de potencia promedio, máxima transferencia de potencia, potencia compleja, corrección del factor de potencia. Ejemplos resueltos de potencia promedio, máxima transferencia de potencia, potencia compleja, corrección del factor de potencia.

3 Análisis de Potencia en estado estable C. R. Lindo Carrión3 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (8) Determine la potencia promedio absorbida por cada elemento del circuito mostrado en la Figura 19. (8) Determine la potencia promedio absorbida por cada elemento del circuito mostrado en la Figura 19. (7) Para el circuito mostrado en la Figura 20, encuentre ZL para máxima transferencia de potencia promedio y la potencia máxima transferida a la carga. (7) Para el circuito mostrado en la Figura 20, encuentre ZL para máxima transferencia de potencia promedio y la potencia máxima transferida a la carga.

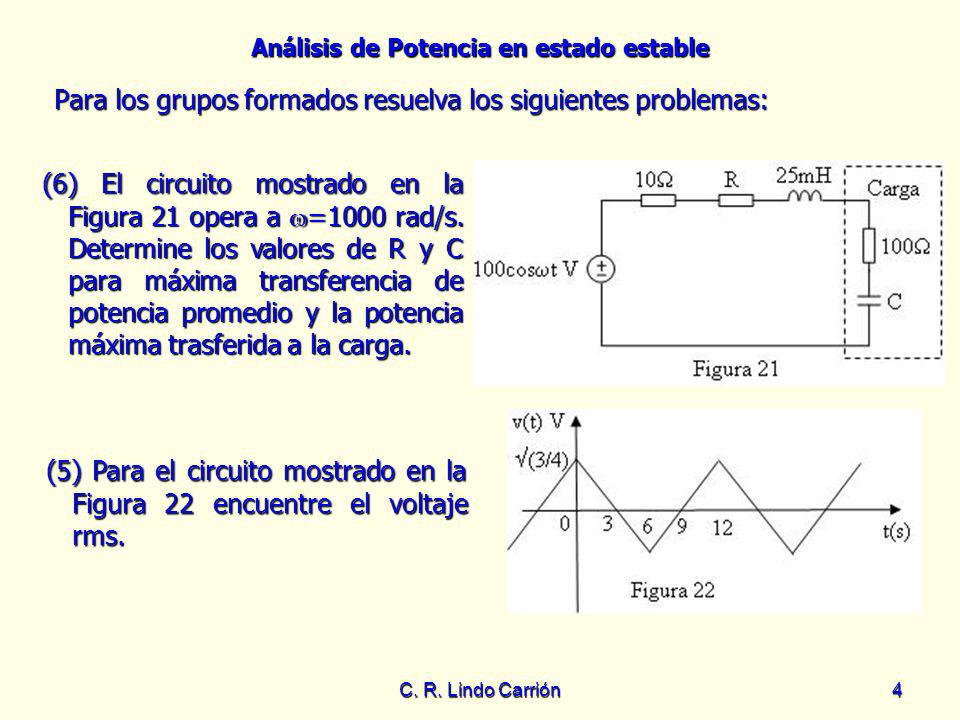

4 Análisis de Potencia en estado estable C. R. Lindo Carrión4 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (6) El circuito mostrado en la Figura 21 opera a =1000 rad/s. Determine los valores de R y C para máxima transferencia de potencia promedio y la potencia máxima trasferida a la carga. (6) El circuito mostrado en la Figura 21 opera a =1000 rad/s. Determine los valores de R y C para máxima transferencia de potencia promedio y la potencia máxima trasferida a la carga. (5) Para el circuito mostrado en la Figura 22 encuentre el voltaje rms. (5) Para el circuito mostrado en la Figura 22 encuentre el voltaje rms.

5 Análisis de Potencia en estado estable C. R. Lindo Carrión5 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (4) Para el circuito mostrado en la Figura 23 encuentre el valor del inductor L, si la potencia compleja suministrada por la fuente de voltaje es (4) Para el circuito mostrado en la Figura 23 encuentre el valor del inductor L, si la potencia compleja suministrada por la fuente de voltaje es (50/3)|53.13 º VA. (50/3)|53.13 º VA. (3) Dos cargas eléctricas se conectan en paralelo a una fuente de 440 V rms y 60 Hz. La primera carga es de 12KVA con factor de potencia de 0.7 atrasado. La segunda es de 10KVA con factor de potencia de 0.8 atrasado. Determine la potencia promedio, la potencia aparente y el factor de potencia de las dos cargas combinadas. (3) Dos cargas eléctricas se conectan en paralelo a una fuente de 440 V rms y 60 Hz. La primera carga es de 12KVA con factor de potencia de 0.7 atrasado. La segunda es de 10KVA con factor de potencia de 0.8 atrasado. Determine la potencia promedio, la potencia aparente y el factor de potencia de las dos cargas combinadas.

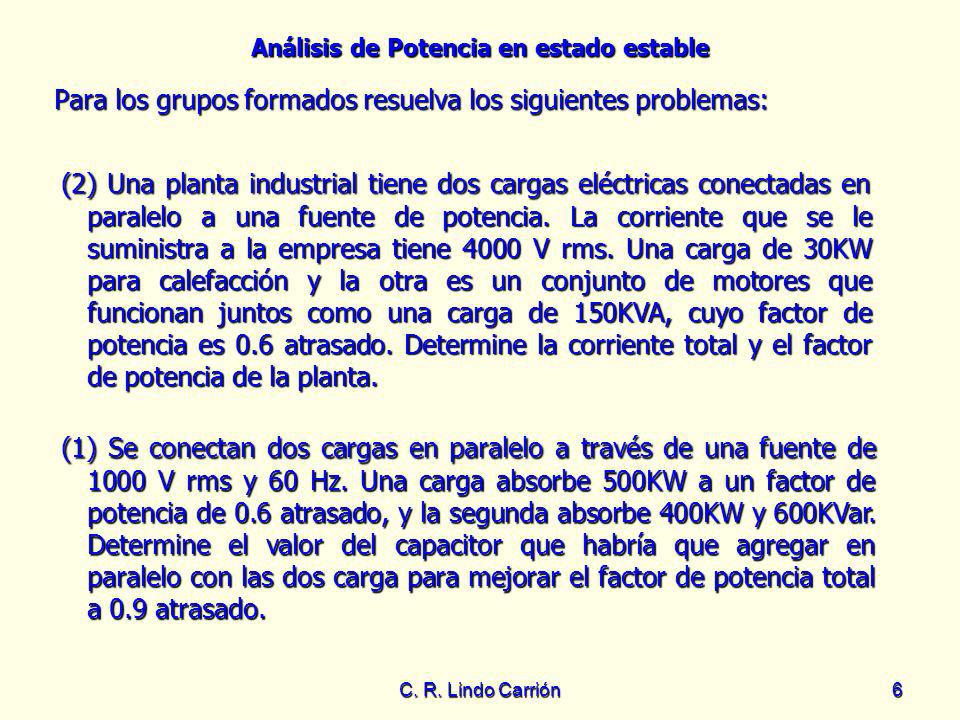

6 Análisis de Potencia en estado estable C. R. Lindo Carrión6 Para los grupos formados resuelva los siguientes problemas: Para los grupos formados resuelva los siguientes problemas: (2) Una planta industrial tiene dos cargas eléctricas conectadas en paralelo a una fuente de potencia. La corriente que se le suministra a la empresa tiene 4000 V rms. Una carga de 30KW para calefacción y la otra es un conjunto de motores que funcionan juntos como una carga de 150KVA, cuyo factor de potencia es 0.6 atrasado. Determine la corriente total y el factor de potencia de la planta. (2) Una planta industrial tiene dos cargas eléctricas conectadas en paralelo a una fuente de potencia. La corriente que se le suministra a la empresa tiene 4000 V rms. Una carga de 30KW para calefacción y la otra es un conjunto de motores que funcionan juntos como una carga de 150KVA, cuyo factor de potencia es 0.6 atrasado. Determine la corriente total y el factor de potencia de la planta. (1) Se conectan dos cargas en paralelo a través de una fuente de 1000 V rms y 60 Hz. Una carga absorbe 500KW a un factor de potencia de 0.6 atrasado, y la segunda absorbe 400KW y 600KVar. Determine el valor del capacitor que habría que agregar en paralelo con las dos carga para mejorar el factor de potencia total a 0.9 atrasado. (1) Se conectan dos cargas en paralelo a través de una fuente de 1000 V rms y 60 Hz. Una carga absorbe 500KW a un factor de potencia de 0.6 atrasado, y la segunda absorbe 400KW y 600KVar. Determine el valor del capacitor que habría que agregar en paralelo con las dos carga para mejorar el factor de potencia total a 0.9 atrasado.
