Presentación del tema: "TIN MODEL: Exportar HYPACK 2013. Isóbatas DXF Líneas: Polilíneas DXF (interrumpidas por etiquetas) Rellenos: Polígonos DXF. Etiquetas: Objetos Texto DXF."— Transcripción de la presentación:

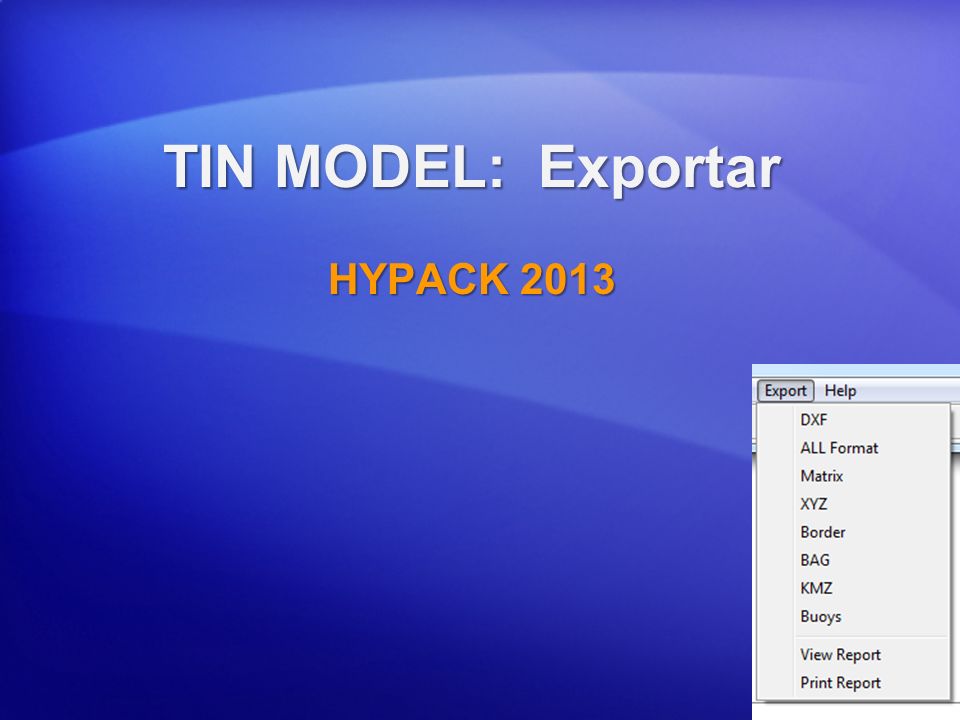

1 TIN MODEL: Exportar HYPACK 2013

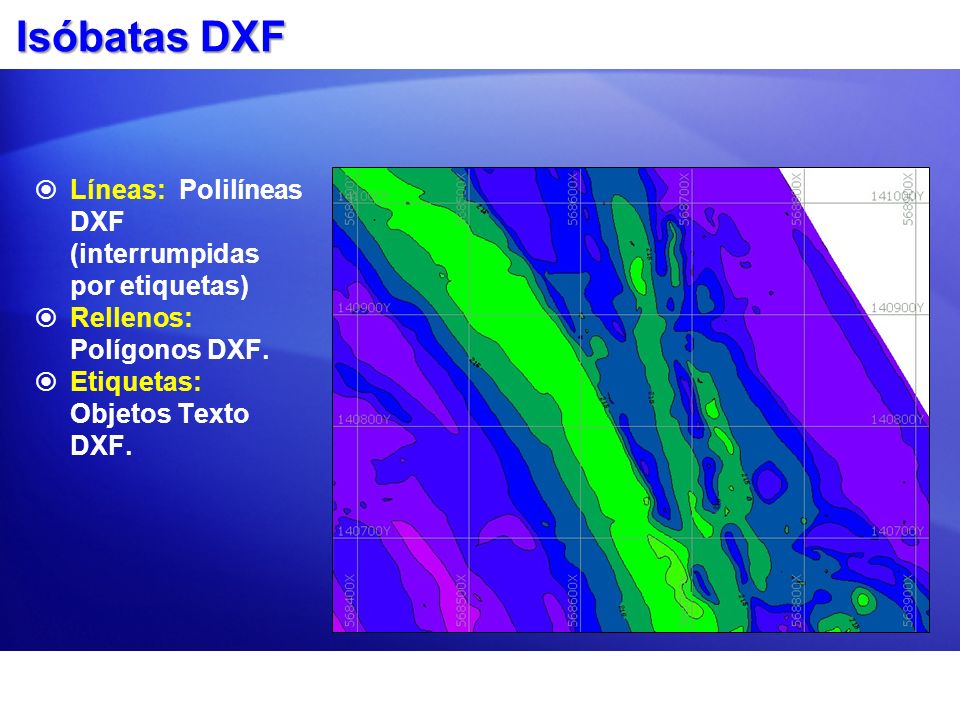

2 Isóbatas DXF Líneas: Polilíneas DXF (interrumpidas por etiquetas) Rellenos: Polígonos DXF. Etiquetas: Objetos Texto DXF.

3 Opciones Isóbatas DXF Exportar Isóbatas 2D (por Defecto) Isóbatas 3D TIN 3D Isóbatas 2D ACAD 2002 Isóbatas 3D ACAD 2002 Mínima Pierna: Mínima distancia entre vértices isóbatas. A mayor valor, mayor redondeo de sus isóbatas. Mínima Área Remueve polígonos de isóbatas con un área de superficie menor que el valor. Habilita Suavizamiento: Redondea bordes bruscos Desactiva Pierna Mínima.

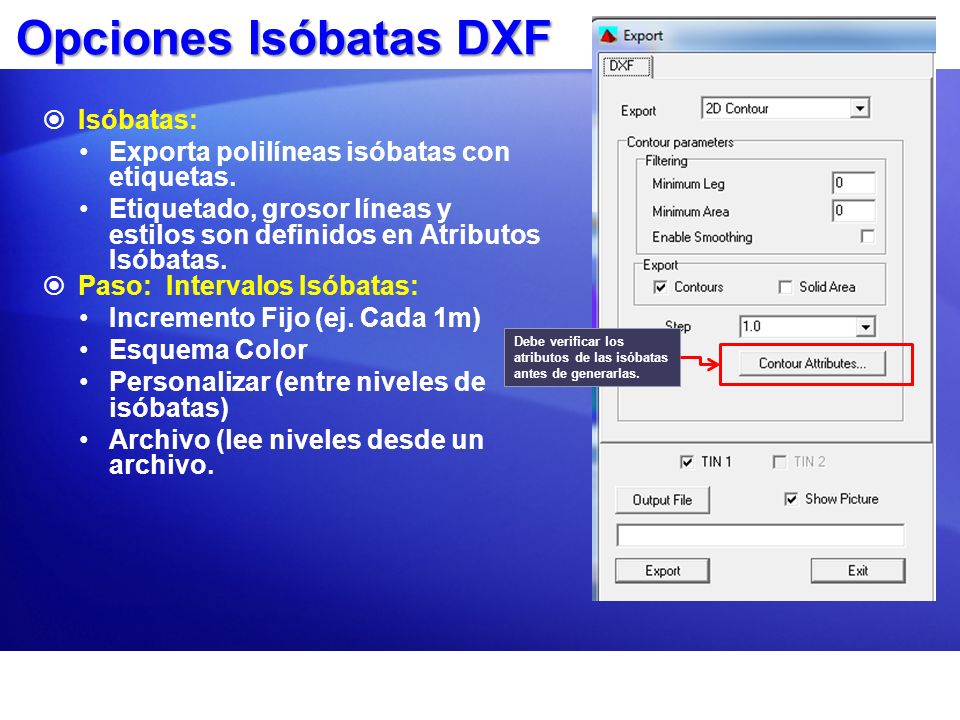

4 Opciones Isóbatas DXF Isóbatas: Exporta polilíneas isóbatas con etiquetas. Etiquetado, grosor líneas y estilos son definidos en Atributos Isóbatas. Paso: Intervalos Isóbatas: Incremento Fijo (ej. Cada 1m) Esquema Color Personalizar (entre niveles de isóbatas) Archivo (lee niveles desde un archivo. Debe verificar los atributos de las isóbatas antes de generarlas.

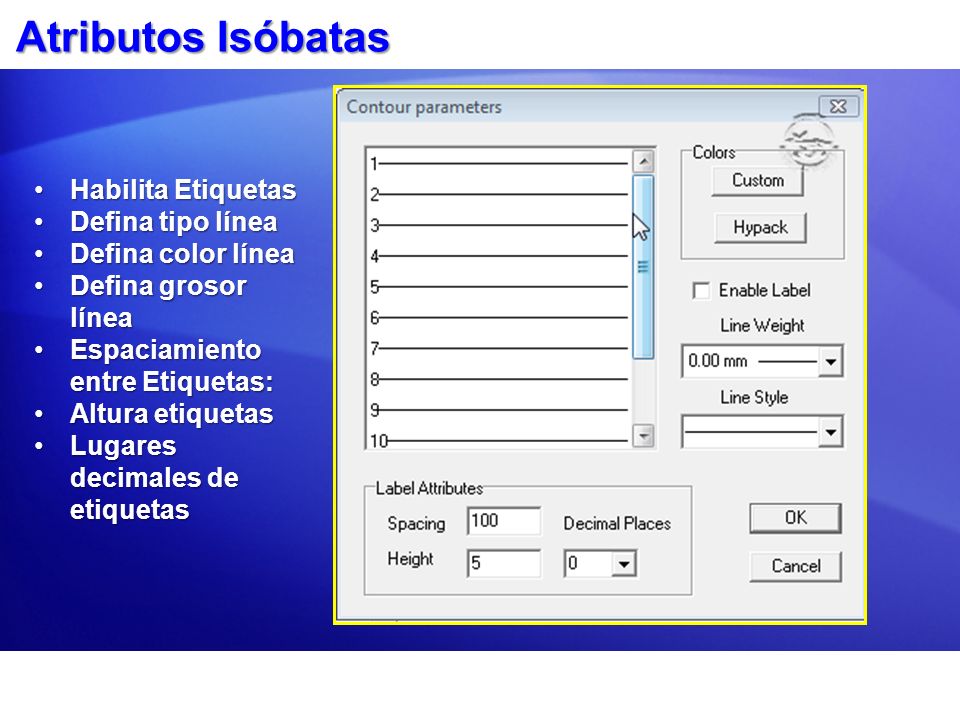

5 Atributos Isóbatas Habilita EtiquetasHabilita Etiquetas Defina tipo líneaDefina tipo línea Defina color líneaDefina color línea Defina grosor líneaDefina grosor línea Espaciamiento entre Etiquetas:Espaciamiento entre Etiquetas: Altura etiquetasAltura etiquetas Lugares decimales de etiquetasLugares decimales de etiquetas

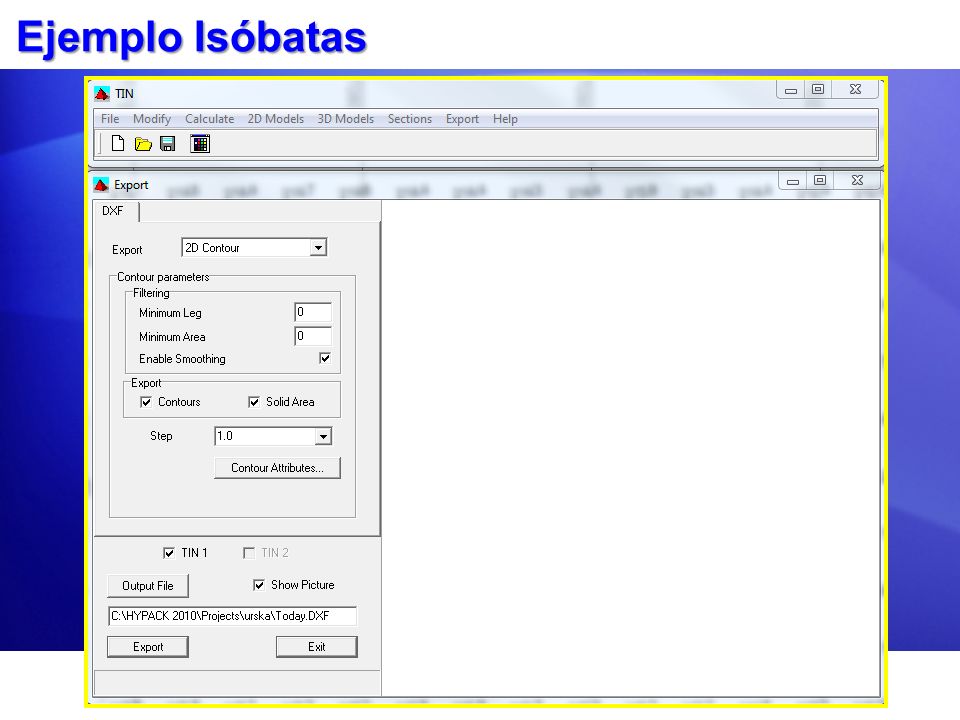

6 Ejemplo Isóbatas

7 Mejorando sus Isóbatas Haga isóbatas de un archivo de datos reducido en vez de uno editado. Datos monohaz editados crean triángulos angostos y largos, resultando isóbatas feas. Datos EditadosDatos Reducidos Isóbatas de Datos Formato All editado (Negro) vs. Datos Reducidos (Azul)

8 Mejorando sus Isóbatas: Suavizamiento Suavizar elimina bordes bruscos. Azul = Sin Suavizamiento Rojo = Con Suavizamiento

9 Mejorando sus Isóbatas: Pierna Mínima Pierna Mínima: Usado para ajustar la distancia mínima entre vértices a lo largo de la isóbata. En el dibujo: Azul = 0. (sin restricción en número de vértices) Rojo = 10. Negro = 25. Cuidado! Si define una Pierna Mínima muy grande, puede mover su isóbata al costado equivocado de un sondaje!

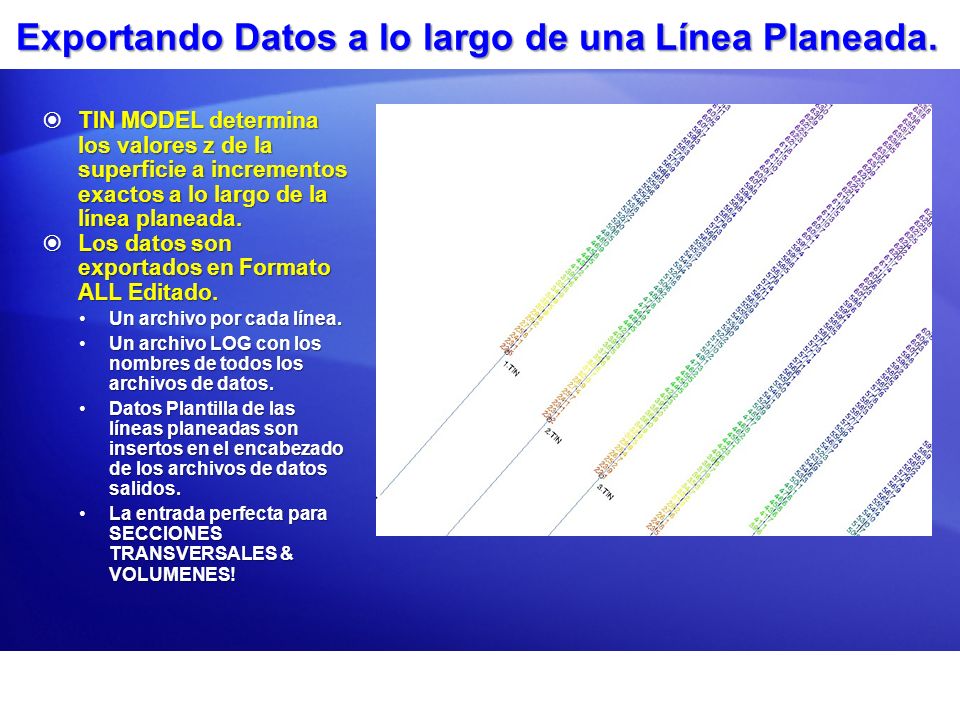

10 Exportando Datos a lo largo de una Línea Planeada. TIN MODEL determina los valores z de la superficie a incrementos exactos a lo largo de la línea planeada. TIN MODEL determina los valores z de la superficie a incrementos exactos a lo largo de la línea planeada. Los datos son exportados en Formato ALL Editado. Los datos son exportados en Formato ALL Editado. Un archivo por cada línea.Un archivo por cada línea. Un archivo LOG con los nombres de todos los archivos de datos.Un archivo LOG con los nombres de todos los archivos de datos. Datos Plantilla de las líneas planeadas son insertos en el encabezado de los archivos de datos salidos.Datos Plantilla de las líneas planeadas son insertos en el encabezado de los archivos de datos salidos. La entrada perfecta para SECCIONES TRANSVERSALES & VOLUMENES!La entrada perfecta para SECCIONES TRANSVERSALES & VOLUMENES!

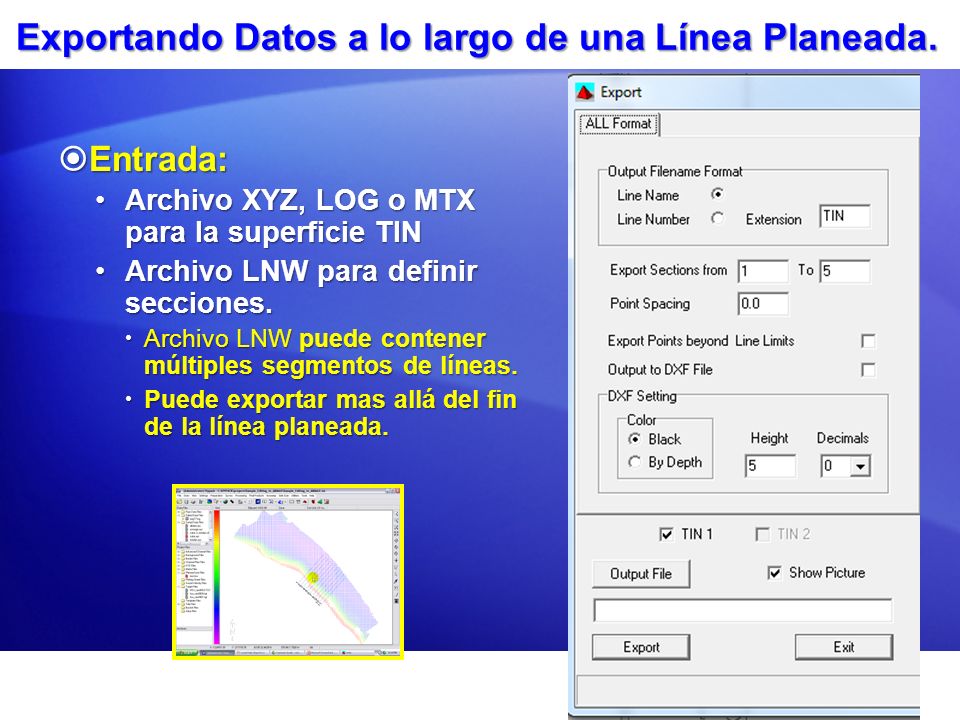

11 Exportando Datos a lo largo de una Línea Planeada. Entrada: Entrada: Archivo XYZ, LOG o MTX para la superficie TINArchivo XYZ, LOG o MTX para la superficie TIN Archivo LNW para definir secciones.Archivo LNW para definir secciones. Archivo LNW puede contener múltiples segmentos de líneas. Archivo LNW puede contener múltiples segmentos de líneas. Puede exportar mas allá del fin de la línea planeada. Puede exportar mas allá del fin de la línea planeada.

12 Exportando Sondajes a lo largo de una Línea Planeada. Formato DXF Lo mismo que exportar a lo largo de una Línea Planeada, excepto que escribe info a un archivo DXF.Lo mismo que exportar a lo largo de una Línea Planeada, excepto que escribe info a un archivo DXF.

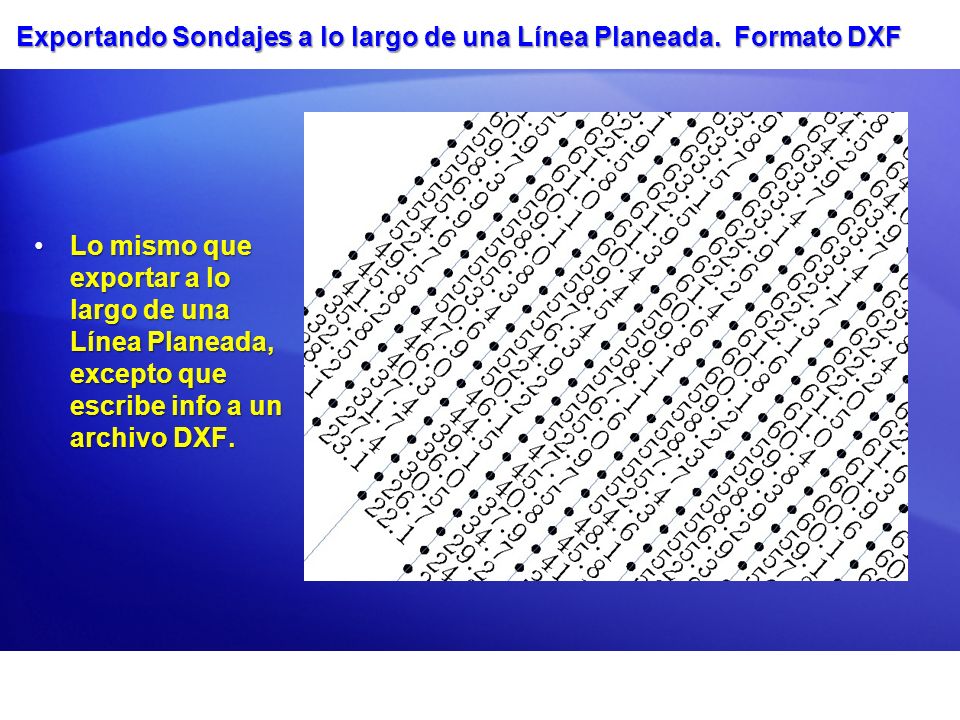

13 Exportando Sondajes a lo largo de una Línea Planeada- Ejemplo Formato DXF

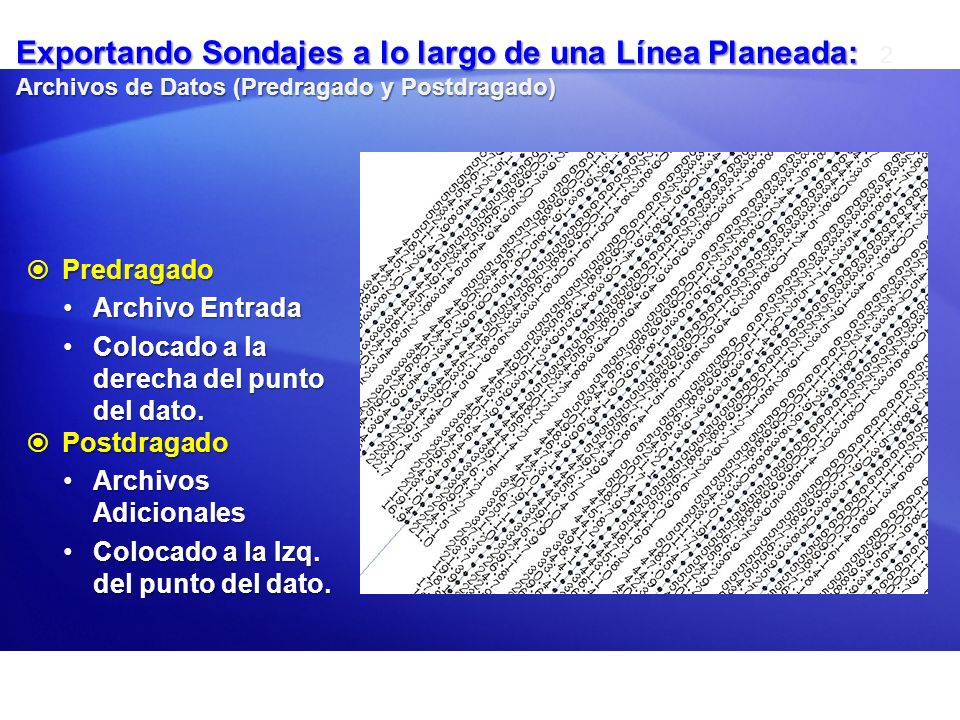

14 Exportando Sondajes a lo largo de una Línea Planeada: Archivos de Datos (Predragado y Postdragado) Exportando Sondajes a lo largo de una Línea Planeada: 2 Archivos de Datos (Predragado y Postdragado) Predragado Predragado Archivo EntradaArchivo Entrada Colocado a la derecha del punto del dato.Colocado a la derecha del punto del dato. Postdragado Postdragado Archivos AdicionalesArchivos Adicionales Colocado a la Izq. del punto del dato.Colocado a la Izq. del punto del dato.

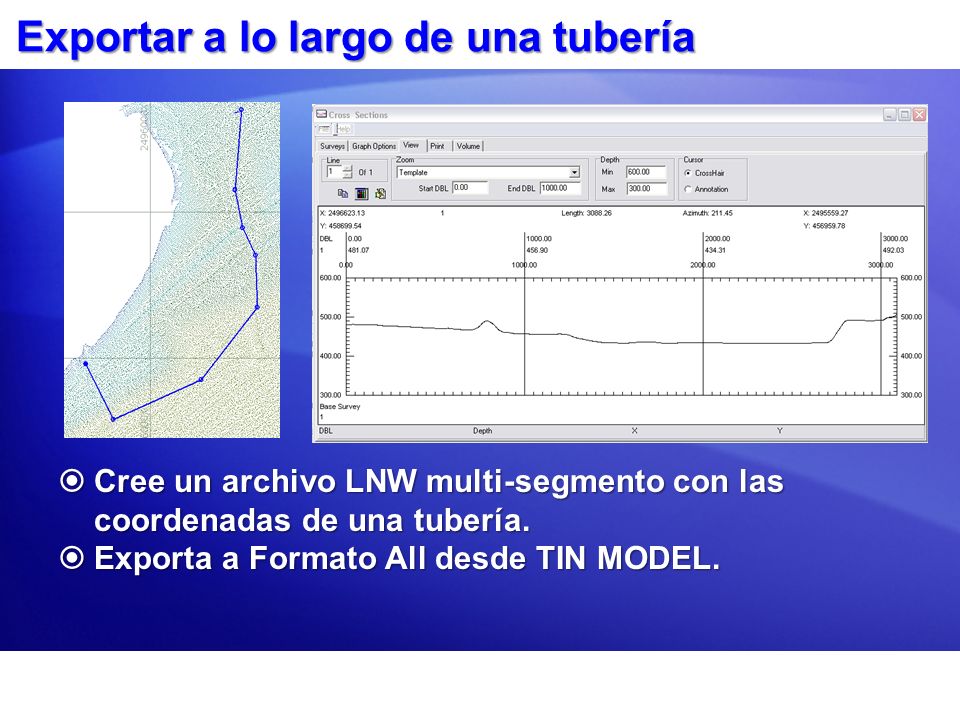

15 Exportar a lo largo de una tubería Cree un archivo LNW multi-segmento con las coordenadas de una tubería. Cree un archivo LNW multi-segmento con las coordenadas de una tubería. Exporta a Formato All desde TIN MODEL. Exporta a Formato All desde TIN MODEL.

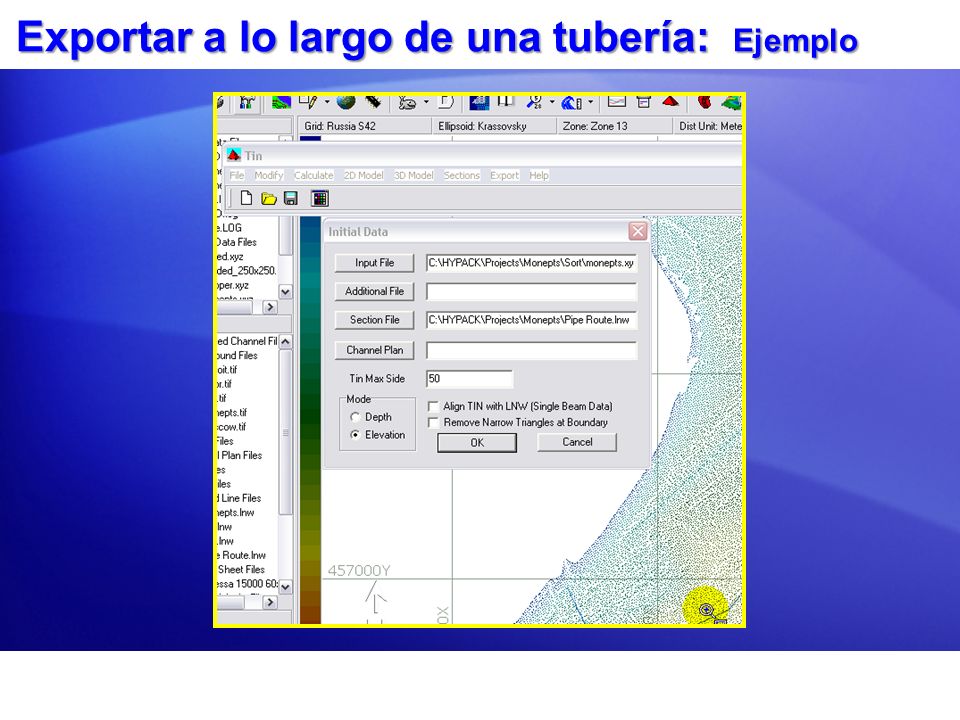

16 Exportar a lo largo de una tubería: Ejemplo

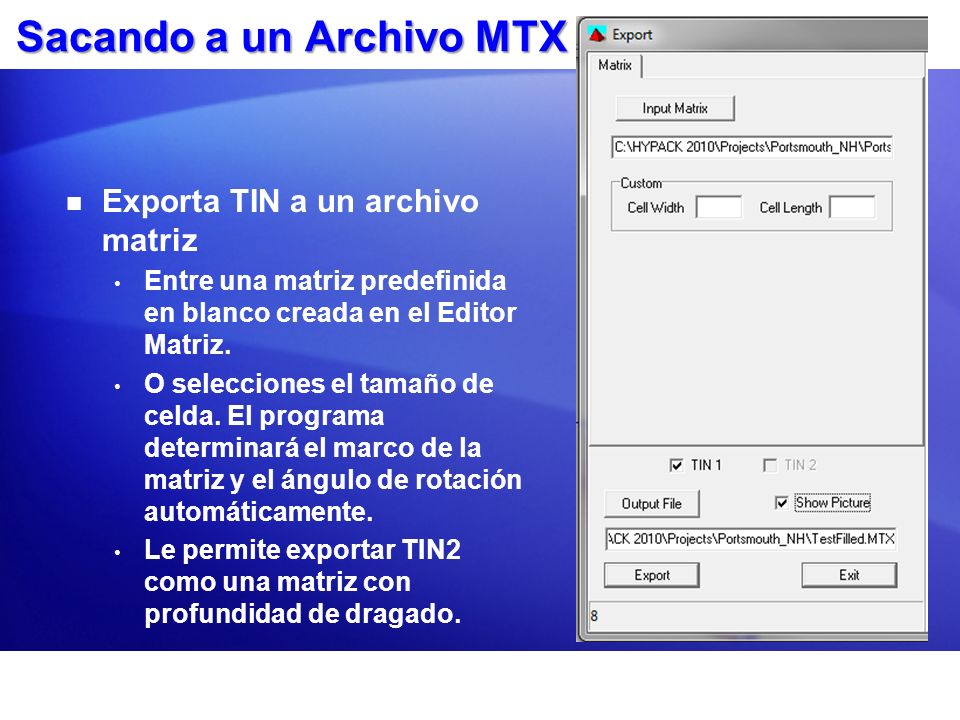

17 Sacando a un Archivo MTX Exporta TIN a un archivo matriz Entre una matriz predefinida en blanco creada en el Editor Matriz. O selecciones el tamaño de celda. El programa determinará el marco de la matriz y el ángulo de rotación automáticamente. Le permite exportar TIN2 como una matriz con profundidad de dragado.

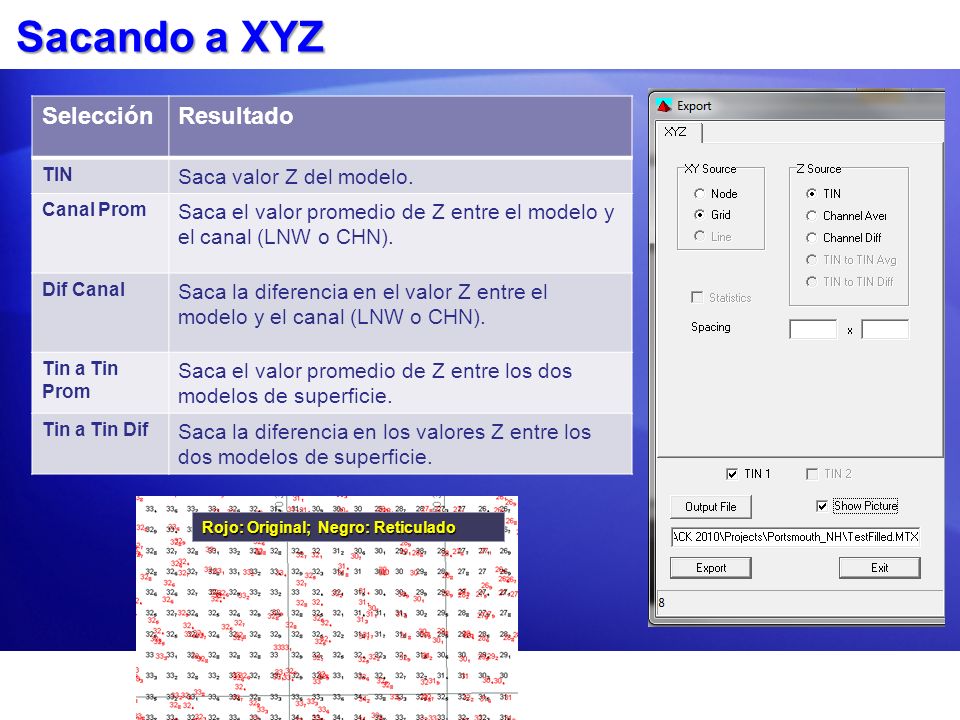

18 Sacando a XYZ Rojo: Original; Negro: Reticulado SelecciónResultado TIN Saca valor Z del modelo. Canal Prom Saca el valor promedio de Z entre el modelo y el canal (LNW o CHN). Dif Canal Saca la diferencia en el valor Z entre el modelo y el canal (LNW o CHN). Tin a Tin Prom Saca el valor promedio de Z entre los dos modelos de superficie. Tin a Tin Dif Saca la diferencia en los valores Z entre los dos modelos de superficie.

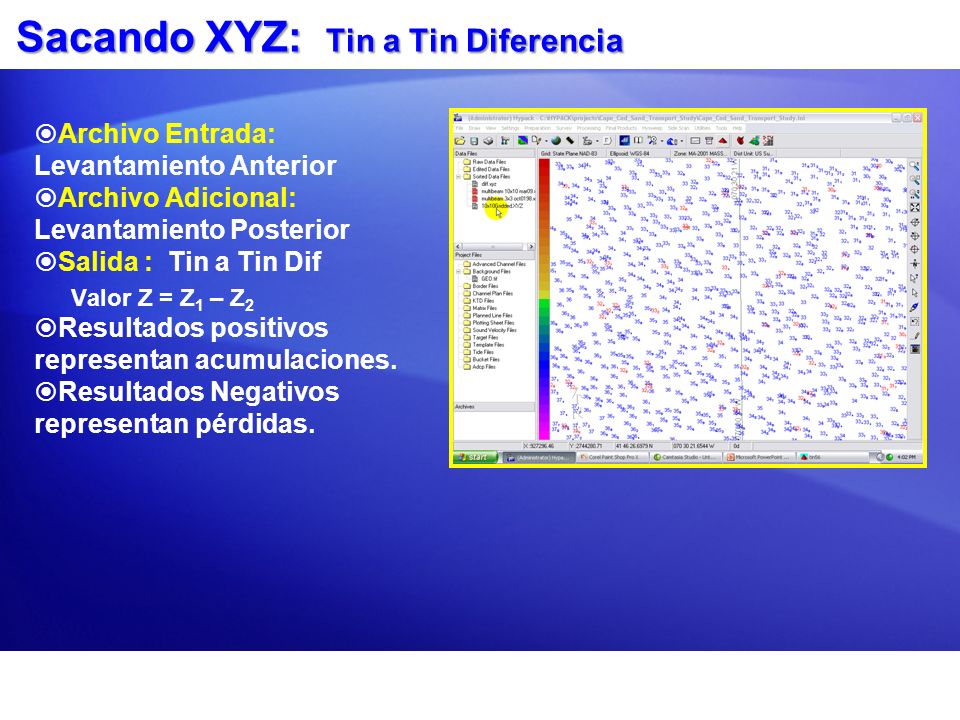

19 Sacando XYZ: Tin a Tin Diferencia Archivo Entrada: Levantamiento Anterior Archivo Adicional: Levantamiento Posterior Salida : Tin a Tin Dif Valor Z = Z 1 – Z 2 Resultados positivos representan acumulaciones. Resultados Negativos representan pérdidas.

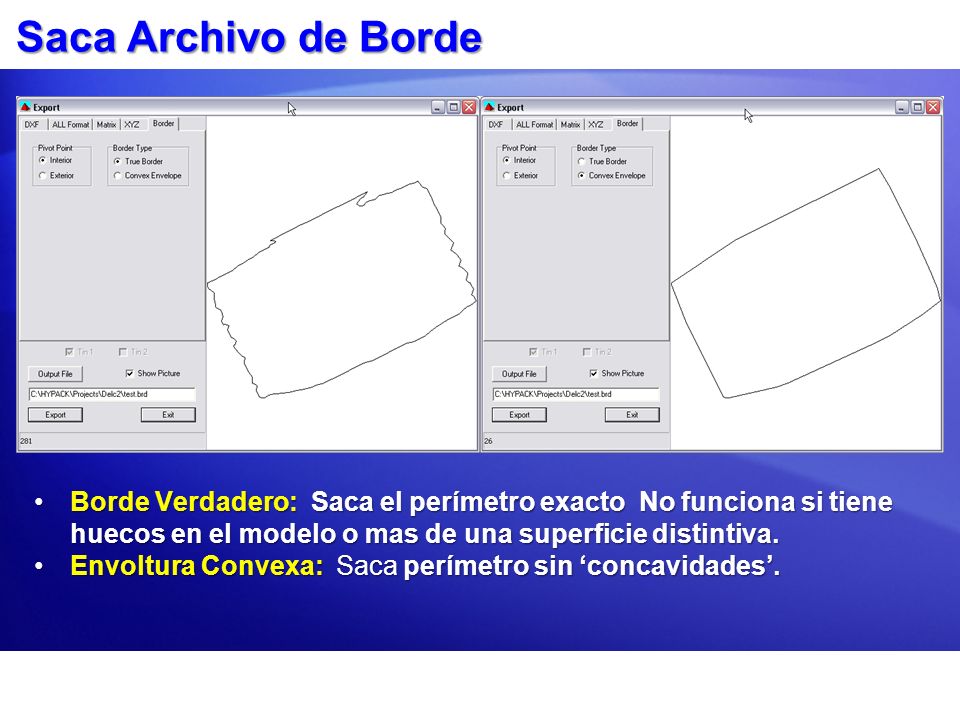

20 Saca Archivo de Borde Borde Verdadero: Saca el perímetro exacto No funciona si tiene huecos en el modelo o mas de una superficie distintiva.Borde Verdadero: Saca el perímetro exacto No funciona si tiene huecos en el modelo o mas de una superficie distintiva. Envoltura Convexa: Saca perímetro sin concavidades.Envoltura Convexa: Saca perímetro sin concavidades.

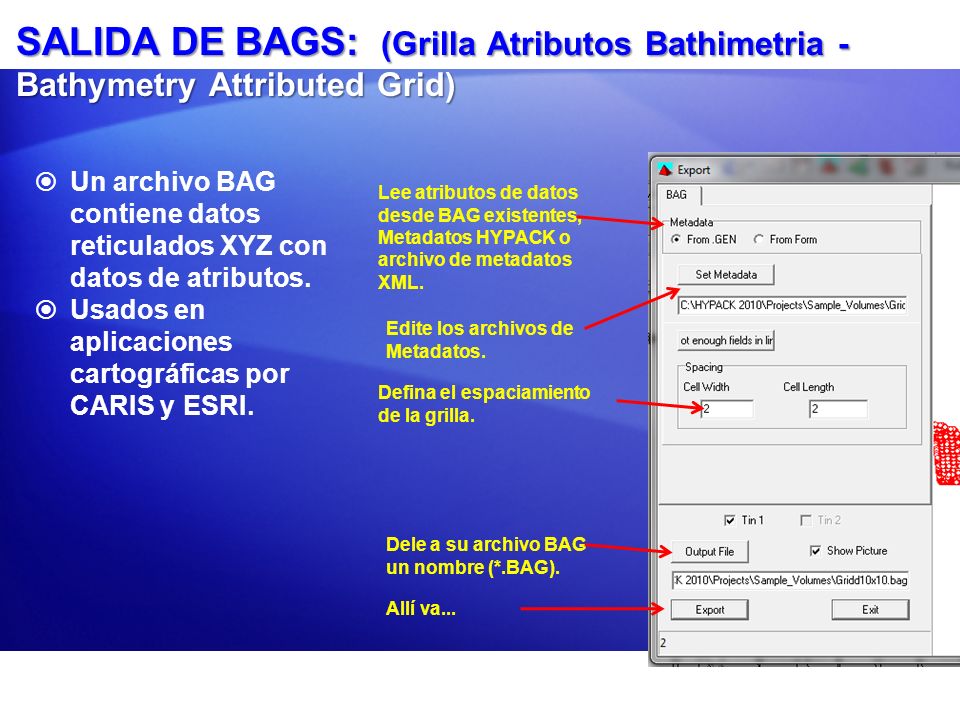

21 SALIDA DE BAGS: (Grilla Atributos Bathimetria - Bathymetry Attributed Grid) Un archivo BAG contiene datos reticulados XYZ con datos de atributos. Usados en aplicaciones cartográficas por CARIS y ESRI. Lee atributos de datos desde BAG existentes, Metadatos HYPACK o archivo de metadatos XML. Defina el espaciamiento de la grilla. Dele a su archivo BAG un nombre (*.BAG). Allí va... Edite los archivos de Metadatos.
