Presentación del tema: "SECCIONES TRANSVERSALES & VOLUMENES (CSV) Información General HYPACK 2013."— Transcripción de la presentación:

1 SECCIONES TRANSVERSALES & VOLUMENES (CSV) Información General HYPACK 2013

2 Datos Brutos Datos Editados Datos Reducidos EDITOR MONOHAZ LEVANTAMIENTO SELECCION MONOHAZ SECCIONES TRANSVERSALES & VOLUMENES FLUJO EDICION MONOHAZ *.TID *.VEL CS&V solo usa datos en formato ALL Editado. Preferido Advertencia: Ejecutar sus datos a traves de un proceso de selección de sondajes puede afectar su resultado de volumen. No Recomendado REDUCCION TRANSVERSAL

3 Terminología Tope de Banco Izq. Base Talud Izq. L ِ ínea central Tope de Banco Derecho Centro Canal Base Talud Derecho Plantilla de Diseño Plantilla Sobreprofundidad Permitida Plantilla Supergrado Pendiente Lateral Izq. Pendiente Lateral Derecha Izq del Centro Derecha del centro Plantilla de Diseño Sobreprofundidad Plantilla Plantilla Supergrado

4 Mas Terminología

5 Aún Mas Terminología Aún Mas Terminología PLANTILLA ESTANDAR (Sin Punto Línea central) Punto Plantilla de Diseño Segmento Plantilla de Diseño PLANTILLA ESTANDAR (Con Punto Línea central) PLANTILLA NO ESTANDAR Dársena de Giro DBL – Distancia a lo largo de la línea planeada, medida desde el origen de la línea planeada o punto línea central. PLANTILLA NO ESTANDAR

6 Métodos Área Final Promedio A1 = Área de material sobre 1 era sección. A1 = Área de material sobre 1 era sección. A2 = Área de material sobre 2 da sección. A2 = Área de material sobre 2 da sección. Área Promedio= (A1 + A2)/2 Área Promedio= (A1 + A2)/2 Volumen entre líneas 1 y 2 = L * (A1 + A2) / 2. Volumen entre líneas 1 y 2 = L * (A1 + A2) / 2. Para convertir desde pies cúbicos a yardas cúbicas, divida el resultado por 27.Para convertir desde pies cúbicos a yardas cúbicas, divida el resultado por 27. Todos los métodos de cálculo de volumen en SECCIONES TRANSVERSALES & VOLUMENES (excepto Standard HYPACK) son métodos área final promedio.

7 Método Estándar HYPACK SH divide cada segmento en 100 tajadas. SH divide cada segmento en 100 tajadas. Interpola una profundidad por cada esquina de la tajada. Interpola una profundidad por cada esquina de la tajada. Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Este es considerado un Método Prismoidal de Cálculo de Volumen. Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Este es considerado un Método Prismoidal de Cálculo de Volumen.

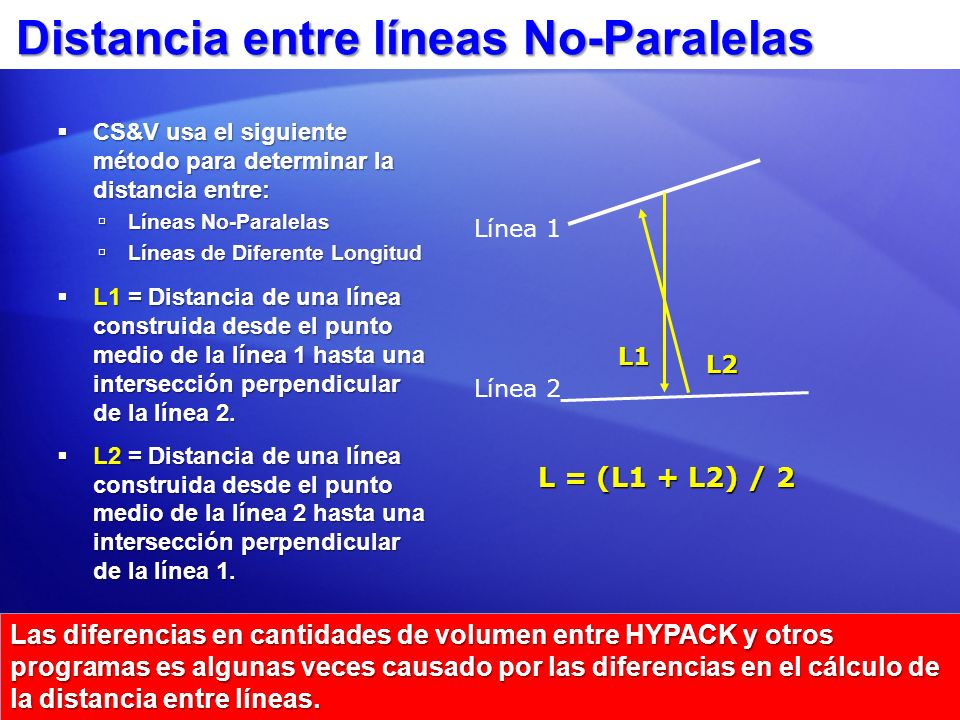

8 Distancia entre líneas No-Paralelas CS&V usa el siguiente método para determinar la distancia entre: CS&V usa el siguiente método para determinar la distancia entre: Líneas No-Paralelas Líneas No-Paralelas Líneas de Diferente Longitud Líneas de Diferente Longitud L1 = Distancia de una línea construida desde el punto medio de la línea 1 hasta una intersección perpendicular de la línea 2. L1 = Distancia de una línea construida desde el punto medio de la línea 1 hasta una intersección perpendicular de la línea 2. L2 = Distancia de una línea construida desde el punto medio de la línea 2 hasta una intersección perpendicular de la línea 1. L2 = Distancia de una línea construida desde el punto medio de la línea 2 hasta una intersección perpendicular de la línea 1. L1 L2 Línea 1 Línea 2 L = (L1 + L2) / 2 Las diferencias en cantidades de volumen entre HYPACK y otros programas es algunas veces causado por las diferencias en el cálculo de la distancia entre líneas.

9 Diferentes Distancias para Segmentos Izquierda, Medio y Derecha CS&V calcula una distancia separada para: CS&V calcula una distancia separada para: L L = talud lateral Izquierda L L = talud lateral Izquierda L C = Centro canal o… L C = Centro canal o… L CL = Izq. del Centro Canal L CL = Izq. del Centro Canal L CR = Derecha del Centro Canal L CR = Derecha del Centro Canal L R =Talud lateral Derecho L R =Talud lateral Derecho CS&V también determina el área de material en cada segmento: CS&V también determina el área de material en cada segmento: V L = L L * (A 1L + A 2L ) / 2 V L = L L * (A 1L + A 2L ) / 2 V L = L L * (A 1C + A 2C ) / 2 V L = L L * (A 1C + A 2C ) / 2 V L = L L * (A 1R + A 2R ) / 2 V L = L L * (A 1R + A 2R ) / 2 Repite este calculo para: Repite este calculo para: Material Sobre Plantilla de Diseño Material Sobre Plantilla de Diseño Material en Área Sobreprofundidad Material en Área Sobreprofundidad Material in Área Supergrado Material in Área Supergrado Línea 2 Línea 1 L LCLC LRLR L LC L RC Métodos que dividen el centro canal en secciones izquierda y derecha pueden resultar en diferencias de volumen de métodos que lo tratan como una única área. AEA1 puede dar un resultado diferente que Filadelfia PreDragado, aún si ambos son métodos de Área Final Promedio!

10 Datos levantamiento Incompletos: Hueco Exterior CS&V no crea datos o extrapola tendencias. CS&V no crea datos o extrapola tendencias. En la figura arriba: V = L * (A1 + A2) / 2. En la figura arriba: V = L * (A1 + A2) / 2. El volumen resultante sería menor que la cantidad real. El volumen resultante sería menor que la cantidad real.

11 Datos levantamiento Incompletos: Exterior Línea 3 tiene datos de levantamiento Incompletos. Línea 3 tiene datos de levantamiento Incompletos. A CS&V no le importa. A CS&V no le importa. V 23 = 100*(A 2 +A 3 )/2 V 23 = 100*(A 2 +A 3 )/2 V 34 = 100*(A 3 +A 4 )/2 V 34 = 100*(A 3 +A 4 )/2 Puesto que A3 es menor de lo que debe ser, la cantidad de volumen también será menor. Puesto que A3 es menor de lo que debe ser, la cantidad de volumen también será menor. Podria ser mas preciso dejar la Línea 3 por fuera del cálculo. Podria ser mas preciso dejar la Línea 3 por fuera del cálculo. V 24 = 200*(A 2 +A 4 )/2 V 24 = 200*(A 2 +A 4 )/2 Mejores resultados generales si los perfiles seccionales son similares. Mejores resultados generales si los perfiles seccionales son similares.

12 Datos Incompletos: Huecos Internos Para Huecos de Datos Internos: CS&V interpola los sondajes a través del hueco interno para completar el cálculo de las cantidades de volumen. CS&V interpola los sondajes a través del hueco interno para completar el cálculo de las cantidades de volumen. CS&V colorea el área, para indicar que ha sido incluido en los cálculos de volumen. CS&V colorea el área, para indicar que ha sido incluido en los cálculos de volumen. CS&V no dibuja una línea sólida (negro en el ejemplo) a través del perfil, indicando el huego en los datos es mayor que el definidos por el usuario como distancia hueco ( gap distance ). CS&V no dibuja una línea sólida (negro en el ejemplo) a través del perfil, indicando el huego en los datos es mayor que el definidos por el usuario como distancia hueco ( gap distance ). Si no tiene línea sólida en el perfil, significa que tiene un hueco de datos!

13 Probando por Huecos Clic en Opciones gráficas – Datos. Clic en Opciones gráficas – Datos. Defina MAX Hueco DBL (distancia). Defina MAX Hueco DBL (distancia). Clic en Prueba Huecos - Test for Gaps. Clic en Prueba Huecos - Test for Gaps. Revisar reporte huecos. Revisar reporte huecos

14 Cobertura Diferente Datos Predragado versus Postdragado Solo donde Ambos levantamientos Tienen Datos: Solo donde Ambos levantamientos Tienen Datos: Calcula áreas solo donde traslapan la sección antes y después.Calcula áreas solo donde traslapan la sección antes y después. Longitud Total del Levantamiento anterior (no Recomendado): Longitud Total del Levantamiento anterior (no Recomendado): Calcula áreas con base en límites del levantamiento anterior.Calcula áreas con base en límites del levantamiento anterior. Diferencias entre los resultados de volumen en HYPACK y otros paquetes depende de como el otro paquete maneja el problema de cobertura desigual.

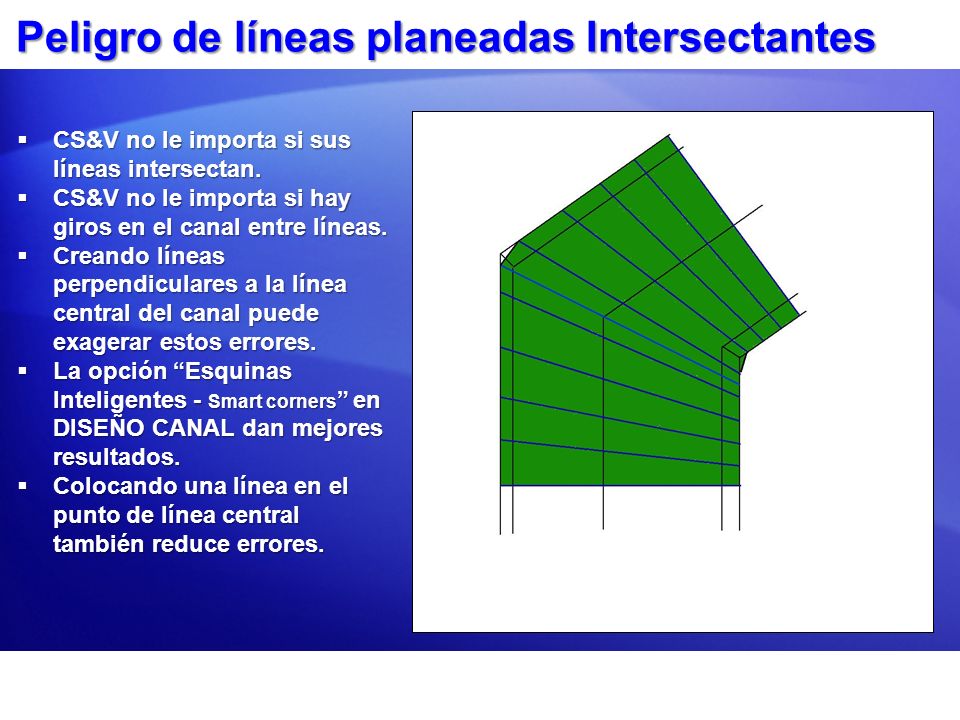

15 Peligro de líneas planeadas Intersectantes CS&V no le importa si sus líneas intersectan. CS&V no le importa si sus líneas intersectan. CS&V no le importa si hay giros en el canal entre líneas. CS&V no le importa si hay giros en el canal entre líneas. Creando líneas perpendiculares a la línea central del canal puede exagerar estos errores. Creando líneas perpendiculares a la línea central del canal puede exagerar estos errores. La opción Esquinas Inteligentes - Smart corners en DISEÑO CANAL dan mejores resultados. La opción Esquinas Inteligentes - Smart corners en DISEÑO CANAL dan mejores resultados. Colocando una línea en el punto de línea central también reduce errores. Colocando una línea en el punto de línea central también reduce errores.

16 Plantillas Una Plantilla (*.TPL) define el perfil de la sección transversal de diseño para cada sección. Una Plantilla (*.TPL) define el perfil de la sección transversal de diseño para cada sección. Plantillas son creadas automáticamente si hace sus líneas en el programa DISEÑO CANAL. Plantillas son creadas automáticamente si hace sus líneas en el programa DISEÑO CANAL. Puede también automáticamente crear plantillas en DISEÑO AVANZADO DE CANAL al crear una superficie 3D, importando un archivo de línea planeada, y exportando un archivo de línea planeada con puntos de plantilla. Puede también automáticamente crear plantillas en DISEÑO AVANZADO DE CANAL al crear una superficie 3D, importando un archivo de línea planeada, y exportando un archivo de línea planeada con puntos de plantilla. También puede crear y/o modificar plantillas en el Editor de plantillas CS&V. También puede crear y/o modificar plantillas en el Editor de plantillas CS&V. La plantilla puede ser alineada: La plantilla puede ser alineada: Con el Inicio de Línea Con una Línea central existente. Plantilla

17 Alineación Plantilla Inicio de Línea: Inicio de Línea: Aplica distancias desde el punto de inicio de línea. Aplica distancias desde el punto de inicio de línea. Línea Central: Línea Central: Aplica línea central de plantillas nuevas a la línea central de la plantilla existente. Aplica línea central de plantillas nuevas a la línea central de la plantilla existente. Número Impar de Puntos de plantilla: (1,2,3,4,5; 3 es la línea central). Número Impar de Puntos de plantilla: (1,2,3,4,5; 3 es la línea central). Número par de Puntos de plantilla: (1,2,3,4,5,6; promedio de 3 y 4 es la línea central). Número par de Puntos de plantilla: (1,2,3,4,5,6; promedio de 3 y 4 es la línea central).

18 Selección de Plantillas: Archivo Plantilla en columna Plantilla: Archivo Plantilla en columna Plantilla: CS&V usa el archivo TPL. CS&V usa el archivo TPL. No hay Archivo Plantilla en columna Plantilla: No hay Archivo Plantilla en columna Plantilla: CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado. CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado

19 Archivo Plantilla en Columna Plantilla: Usuario puede crear Plantillas personalizadas para cada sección Usuario puede crear Plantillas personalizadas para cada sección 1 Especifique Distancia DBL – desde el comienzo de la línea o referencia línea central del canal. 1 Especifique Distancia DBL – desde el comienzo de la línea o referencia línea central del canal. 2 Prof. del canal en el rango DBL. 2 Prof. del canal en el rango DBL. 1 2

20 No hay Archivo Plantilla en columna Plantilla: CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado.CS&V usa la info plantilla en el encabezado del archivo de datos ALL editado. LTP – Punto Línea PlantillaLTP – Punto Línea Plantilla DBL DBL Distancia desde origen línea planeada Distancia desde origen línea planeada Profundidad Profundidad

21 Simplificando Plantillas DISEÑO CANAL crea Plantillas Complejas, aún si tiene un canal sencillo. DISEÑO CANAL crea Plantillas Complejas, aún si tiene un canal sencillo. Muchos métodos en CS&V solo pueden manejar una Plantilla Sencilla. Vea la presentación Métodos CS&V para mas detalles. Muchos métodos en CS&V solo pueden manejar una Plantilla Sencilla. Vea la presentación Métodos CS&V para mas detalles. CS&V tiene una función que simplifica plantillas al eliminar puntos de plantilla duplicados. CS&V tiene una función que simplifica plantillas al eliminar puntos de plantilla duplicados Plantilla Simple Plantilla Compleja

22 Plantillas No Estándar En HYPACK 2012, los siguientes métodos fueron modificados para manejar plantillas no estándar: En HYPACK 2012, los siguientes métodos fueron modificados para manejar plantillas no estándar: AEA1, AEA2, AEA3 AEA1, AEA2, AEA3 Savannah Savannah Filadelfia PreDragado, PostDragado Filadelfia PreDragado, PostDragado GLDD1 GLDD1 AEA Sin Segmentos AEA Sin Segmentos Norfolk Norfolk 1 23 Plantilla No Estándar CSV buscará por el segmento plano mas profundo y lo declarará el centro del canal. CSV buscará por el segmento plano mas profundo y lo declarará el centro del canal. Segmentos 2-3 en la parte superior izquierda. Segmentos 2-3 en la parte superior izquierda. Segmentos en la parte superior derecha. Segmentos en la parte superior derecha. Si el método de volumen requiere un punto de línea central, la rutina usará uno existente, o creará uno si no lo encuentra. Si el método de volumen requiere un punto de línea central, la rutina usará uno existente, o creará uno si no lo encuentra. Un punto línea central sería creado a medio camino entre los puntos 2-3 en el ejemplo de la parte superior izquierda. Un punto línea central sería creado a medio camino entre los puntos 2-3 en el ejemplo de la parte superior izquierda. El Punto 5 sería usado como el punto línea central en la figura superior derecha. El Punto 5 sería usado como el punto línea central en la figura superior derecha. Todo material a la izquierda del punto base talud izquierdo es incluido en el talud izquierdo. Todo material a la izquierda del punto base talud izquierdo es incluido en el talud izquierdo. Todo material a la derecha del punto base talud derecha será incluido en el talud derecho. Todo material a la derecha del punto base talud derecha será incluido en el talud derecho.

23 Simplificando Plantillas Para simplificar una plantilla compleja desde DISEÑO CANAL: Para simplificar una plantilla compleja desde DISEÑO CANAL: En CS&V, haga clic en Opciones Gráficas - Datos -- Graph Opciones – Data. En CS&V, haga clic en Opciones Gráficas - Datos -- Graph Opciones – Data. Clic en el ítem Simplificar Plantillas Clic en el ítem Simplificar Plantillas Defina el Número de Puntos del Blanco = 4 (normalmente 4, algunas veces 5). Defina el Número de Puntos del Blanco = 4 (normalmente 4, algunas veces 5) ,3,4 5 6,7, Plantilla Creada en DISEÑO CANAL Plantilla requerida en CS&V

24 Métodos Volumen Métodos Volumen Requerimientos Plantilla Método Requerimientos de Datos Método Area Final Promedio Número de Puntos de Plantilla Blanco # de Niveles AEA 1Lev. SencilloSi4 y No Estándar3 AEA 2Lev. SencilloSi4 y No Estándar3 AEA 3Pre vs. PostSi4 y No Estándar3 HYPACK EstándarLev. SencilloNoHasta 202 SavannahLev. SencilloSi4 y No Estándar2 Filadelfia PreDragadoLev. SencilloSi5 y No Estándar2 Filadelfia PostDragadoPre vs. PostSi5 y No Estándar2 Chino 1 AEA 1Lev. SencilloSi4, 6 u 82 Chino 1 AEA 3Pre vs. PostSi4, 6 u 82 Chino 2 AEA 1Lev. SencilloSi42 Chino 2 AEA 3Pre vs. PostSi42 Jacksonville PreDragadoLev. SencilloSi43 Jacksonville ProstDragadoPre vs. PostSi43 NorfolkLev. SencilloSi4 y No Estándar4 GLDD 1Lev. SencilloSi43 GLDD 3Pre vs. PostSi43 KingfisherLev. SencilloSi43 AEA Sin SegmentosLev. SencilloSiN/A2 Playa Pre-dragado NuevoLev. SencilloSiHasta 203 Playa Post-dragado NuevoPre vs. PostSiHasta 203 Listado Zonas PreDragadoLev. SencilloSiN/A2 Listado Zonas PostDragadoPre vs. PostSiN/A2 Area Final Sin PlantillaPre vs. PostSiNo usa PlantillaN/A

25 Limitando volúmenes con un archivo de Borde Si se activa, solo se calcula área en la región contenida en el polígono del archivo de Borde. Parámetros Archivo Borde son localizados en la pestaña Opciones Gráficas - Datos.

26 Mostrando los límites de un archivo de Borde Si esta desactivado, los límites del Archivo de Borde son mostrados, pero el cálculo de volumen no se afectará.

27 Ejecutando CS&V Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Inicie CS&V Inicie CS&V Clic en Archivo – Sesión Nueva. Clic en Archivo – Sesión Nueva. Seleccione Método Volumen Seleccione Método Volumen Entre el nombre del archivo LOG de sus datos editados. Entre el nombre del archivo LOG de sus datos editados. Entre la Sobreprofundidad y rellene la columna. Entre la Sobreprofundidad y rellene la columna. Entre la Prof. Supergrado y rellene la columna. Entre la Prof. Supergrado y rellene la columna. Salve la sesión. Salve la sesión

28 Opciones Gráficas: Etiquetado Pestaña: Anotación Anotación controla la ubicación de las etiquetas de prof. a lo largo de la parte superior de la gráfica.

29 Opciones Gráficas: Datos

30 Opciones Gráficas: Volúmenes Algunos métodos requerirán mas entradas en la pestaña Volumen de la pestaña Opciones Gráficas. Algunos métodos requerirán mas entradas en la pestaña Volumen de la pestaña Opciones Gráficas. Mas acerca de las opciones en la presentación de los Métodos. Mas acerca de las opciones en la presentación de los Métodos.

31 Opciones Gráficas – pestaña Volumen Defina Prof. Proyecto: Cambie la profundidad de todos los centros de canales.Cambie la profundidad de todos los centros de canales. Mantenga los taludes laterales previos y calcule nuevas posiciones del tope del banco.Mantenga los taludes laterales previos y calcule nuevas posiciones del tope del banco. Use solo con plantillas sencillas.Use solo con plantillas sencillas

32 Pestaña Vista - View Área Legenda Datos Volumen y Área. Rango Prof. Tipo Cursor Envoltura TPU Editor Objeto Colorear rangos SEG-Y Rellenos Sólidos Escalado Horizontal Márgenes Horizontales Colector XYZ Exportar a BMP:

33 Porcentaje Ajuste Usado para agregar un margen a lo largo del exterior del perfil.

34 Digitalizando Puntos Perfil

35 Salida a Impresora/Plotter Saca secciones a cualquier impresora Windows. Saca secciones a cualquier impresora Windows. Hojas por Página: Hojas por Página: UnaUna MúltiplesMúltiples Escala Escala Especificado por el usuario:Especificado por el usuario: FPI para grillas en pies FPI para grillas en pies Relativo para grillas métricas Relativo para grillas métricas Espaciamiento entre hojas Espaciamiento entre hojas Salida a DXF: Salida a DXF: Genera secciones en coordenadas plotter.Genera secciones en coordenadas plotter. Útil si necesita secciones para su paquete CAD.Útil si necesita secciones para su paquete CAD.

36 ReportesVolumen Reportes Volumen Diferentes para cada Método. Diferentes para cada Método. Unidades Área: Unidades Área: FT² para grillas en piesFT² para grillas en pies M² para grillas métricasM² para grillas métricas Unidades Volumen: Unidades Volumen: YD³ para grillas en pies M³ para grillas métricas Imprimir Imprimir Salve a archivo de Texto ASCII. Salve a archivo de Texto ASCII.
