HYPLOT HYPACK 2013. Ploteo Hojas Finales: HYPLOT Interface similar a HYPACK® ®. Interface similar a HYPACK® ®. Plotea todos los Archivos de fondo. Plotea.

Presentaciones similares


Presentación del tema: "HYPLOT HYPACK 2013. Ploteo Hojas Finales: HYPLOT Interface similar a HYPACK® ®. Interface similar a HYPACK® ®. Plotea todos los Archivos de fondo. Plotea."— Transcripción de la presentación:

1 HYPLOT HYPACK 2013

2 Ploteo Hojas Finales: HYPLOT Interface similar a HYPACK® ®. Interface similar a HYPACK® ®. Plotea todos los Archivos de fondo. Plotea todos los Archivos de fondo. Importación de Gráficas (como el logo de la compañía). Importación de Gráficas (como el logo de la compañía). Plotea Texto Plotea Texto Plotea Barra Color, Compás y Barra Escala. Plotea Barra Color, Compás y Barra Escala. Revise ploteo por zoom. Revise ploteo por zoom. WYSIWYG. (Lo que ve es lo que Obtiene). WYSIWYG. (Lo que ve es lo que Obtiene). Plotee a cualquier impresora/ploter con Windows ®. Plotee a cualquier impresora/ploter con Windows ®. El Usuario puede salvar parámetros de la hoja y aplicarlos a otras hojas de ploteo. El Usuario puede salvar parámetros de la hoja y aplicarlos a otras hojas de ploteo. Bloques de Título definidos por el Usuario. Bloques de Título definidos por el Usuario. NOTA: Este Programa trabaja mejor con ploters e impresoras de chorro de tinta (inkjet) o impresoras láser.

3 Ejecutando HYPLOT HYPLOT requiere una hoja de ploteo. HYPLOT requiere una hoja de ploteo. Cree una hoja de ploteo.(Preparación – Editores – Editor Hoja de Ploteo). Cree una hoja de ploteo.(Preparación – Editores – Editor Hoja de Ploteo). Ver Shell – EditoresVer Shell – Editores Ejecute HYPLOT: Clic en Productos Finales – HYPLOT. Ejecute HYPLOT: Clic en Productos Finales – HYPLOT. Si hay mas de una hoja de ploteo (archivo *.PLT) en su proyecto, HYPLOT le pedirá que escoja una.Si hay mas de una hoja de ploteo (archivo *.PLT) en su proyecto, HYPLOT le pedirá que escoja una. Si no tiene una hoja de ploteo en su proyecto, HYPLOT lo sacaráSi no tiene una hoja de ploteo en su proyecto, HYPLOT lo sacará.

4 Barra Menú Barra Iconos Carpetas Barra Info Barra ColorVista Previa Herramientas Pantalla Diseño HYPLOT

5 Salve y Cargue Plantilla de configuración Salve: Salve: Salva la posición y estatus de todos los objetos (Bloques de Título, reglas, gráficas, flecha norte, etc.) y escribe la información al archivo Plantilla - Template de ploteo.Salva la posición y estatus de todos los objetos (Bloques de Título, reglas, gráficas, flecha norte, etc.) y escribe la información al archivo Plantilla - Template de ploteo. Cargue: Cargue: Le permite leer un archivo Plantilla de ploteo y aplicar los parámetros a cualquier hoja de ploteo.Le permite leer un archivo Plantilla de ploteo y aplicar los parámetros a cualquier hoja de ploteo. Ventaja: No tiene que volver a re-diseñar las mismas hoja de ploteo. Hágalo una vez y sálvelo a un archivo. Luego cárguelo la próxima vez que cree una nueva hoja de ploteo.

6 Habilite Datos y Archivos de Proyecto Archivos habilitados en HYPACK ® shell estarán habilitados en HYPLOT. Simplemente habilite o deshabilite sus datos y archivos de proyecto dentro de HYPLOT como lo haría en HYPACK® ®. Lo que ve en la pantalla es lo que ploteará.

7 Cambiar Parámetros de Ploteo Bordes Bordes Barra Color Barra Color Compás Compás Grillas Grillas Importación de Gráficas Importación de Gráficas MATRIZ MATRIZ Flecha Norte Flecha Norte Líneas Planeadas Líneas Planeadas Reglas Reglas Sondajes Sondajes Blancos Blancos Texto Texto Bloques de Título Bloques de Título Traqueos Traqueos Opciones Cartas Opciones Cartas Clic en el ítem Settings – Control Panel para cambiar cualquiera de los parámetros de Ploteo.

8 Panel de Control - Bordes Escoja: Estilo BordeEstilo Borde Grosor LíneaGrosor Línea Color BordeColor Borde

9 Estilos de Borde Opciones Borde: Sin Borde, Sencillo, Doble, Doble c/Area Bloque de Título, IHO, Chino JTJ-203, Borde Nacional Ruso y Cuerpo Ingenieros NY.

10 Borde Nacional Ruso Lat/Long: Lat/Long: Marcas EtiquetadasMarcas Etiquetadas Marcas MayoresMarcas Mayores Marcas MenoresMarcas Menores Proyección: Proyección: Líneas Etiquetadas Líneas Etiquetadas Líneas Líneas Etiquetas Fuera del Borde Etiquetas Fuera del Borde Guías: Guías: Desactive cualquier Proyección o Etiquetas Lat- Long bajo otras categorías!Desactive cualquier Proyección o Etiquetas Lat- Long bajo otras categorías!

11 HYPLOT: BORDE COE NY Automáticamente escala al ancho de la hoja

12 Moviendo Objetos

13 Panel de Control - Barra Color La Barra Color actúa como una legenda para interpretar los colores de las profundidades. (Si esta ploteando en blanco y negro, no se preocupe!) La Barra Color actúa como una legenda para interpretar los colores de las profundidades. (Si esta ploteando en blanco y negro, no se preocupe!) Puede escoger: Puede escoger: La posición de la Barra Color en la hoja de ploteo. La posición de la Barra Color en la hoja de ploteo. Defina el tamaño de las celdas de la Barra Color y etiquetas. Defina el tamaño de las celdas de la Barra Color y etiquetas. Plotee o no. Plotee o no.

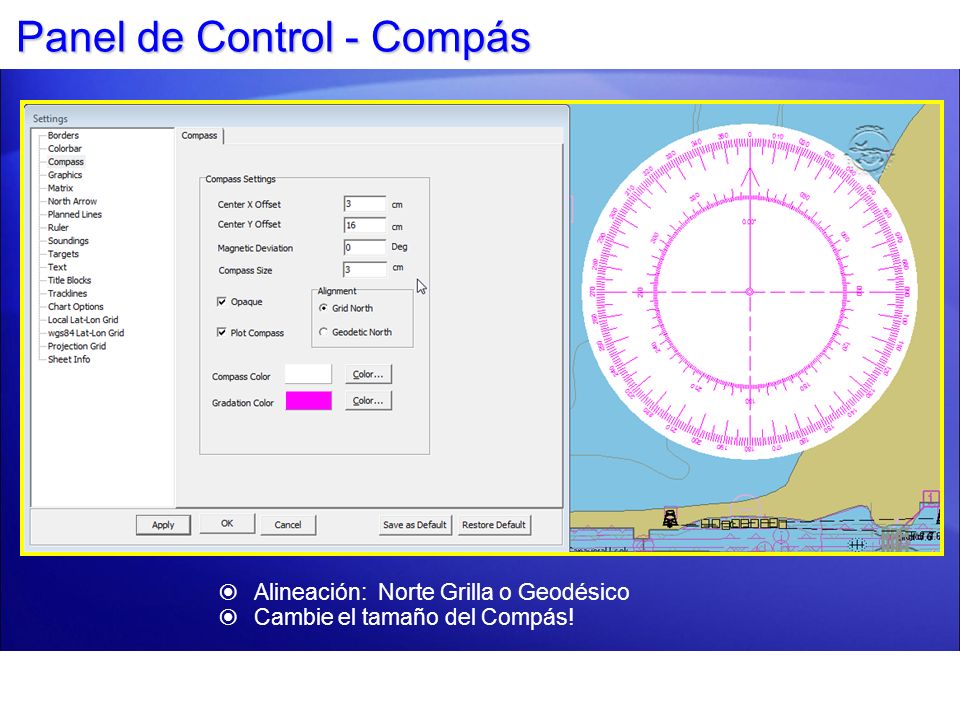

14 Panel de Control - Compás Alineación: Norte Grilla o Geodésico Cambie el tamaño del Compás!

15 Control Panel – Grilla Proyección Parámetros Grillas Parámetros Grillas Marcas o LíneasMarcas o Líneas EspaciamientoEspaciamiento Grosor LíneaGrosor Línea Como se ven las etiquetas. Como se ven las etiquetas. PosiciónPosición FuenteFuente

16 Grillas Latitud Longitud Ambas grillas Local y WGS-84 disponibles en el mismo Ploteo Opciones separadas para: Opciones separadas para: WGS 84WGS 84 Datum LocalDatum Local Formato Etiqueta: Formato Etiqueta: Ddd.dddddddDdd.ddddddd Ddd mm.mmmmmDdd mm.mmmmm Ddd mm ss.sssDdd mm ss.sss Tamaño Fuente Auto: Tamaño Fuente Auto: Proporcionar tamaño etiqueta para ajustar a borde.Proporcionar tamaño etiqueta para ajustar a borde. El mejor para múltiples grillas.El mejor para múltiples grillas.

17 Panel de Control - Importación de Gráficas Puede importar gráficas (BMP y JPG) en HYPLOT. Gráficas pueden mantener su razón de aspecto cuando se cambie su tamaño.

18 Panel de Control - Matriz Este panel le permite plotear: Este panel le permite plotear: Borde MatrizBorde Matriz Colores profundidad matrizColores profundidad matriz AmbosAmbos Puede plotear: Puede plotear: Profundidad DragadaProfundidad Dragada Profundidad LevantadaProfundidad Levantada DiferenciaDiferencia

19 Panel de Control - Flecha Norte Flecha Norte Flecha Norte Seleccione uno de varios tipos Seleccione uno de varios tipos.

20 Panel de Control - Líneas Planeadas Opciones para: Opciones para: Dibujar LíneasDibujar Líneas Etiquetar Líneas.Etiquetar Líneas. Cambiar fuente y color.Cambiar fuente y color.

21 Panel de Control – Reglas (ej Barra Escala) La Regla muestra la escala de su hoja de ploteo. Nuevo Estilo Estilo Viejo

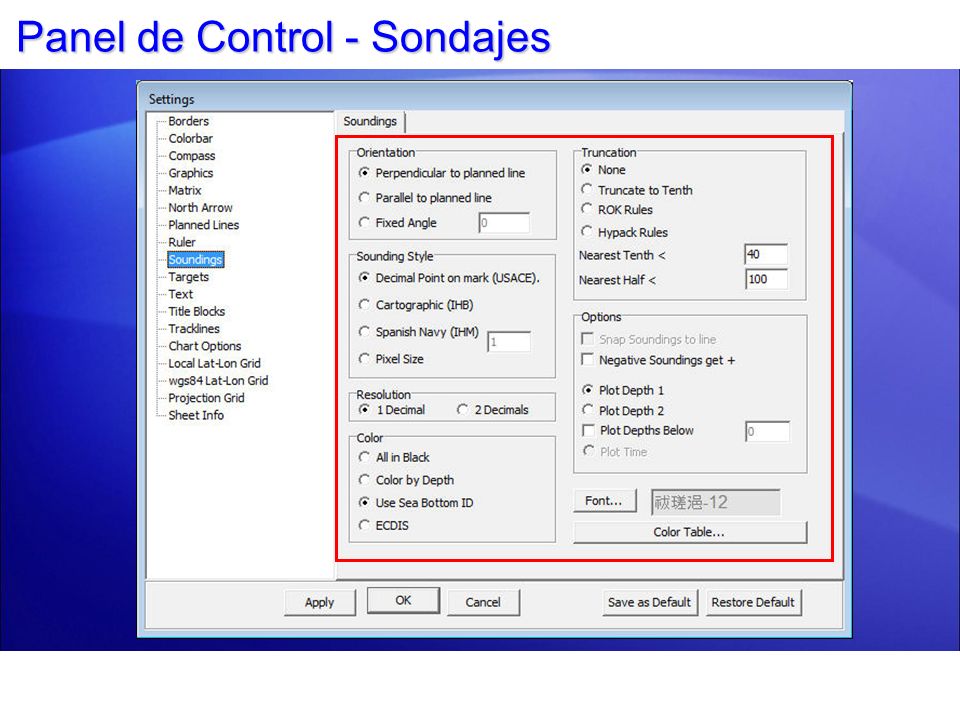

22 Panel de Control - Sondajes

23 Panel de Control - Blancos Estas opciones determinan: Si desea plotear etiquetas de blancos. Si desea plotear etiquetas de blancos. Fuente Fuente Tamaño Tamaño Color Color

24 Panel de Control - Texto Permite múltiples líneas de texto Permite dibujar una cada alrededor del texto.

25 25 Todos los bloques previos aún están disponibles! Agregue desde la Carpeta Plantilla, personaliza do para su Proyecto de Ploteo. Cree sus propias Plantillas de Bloque de Título Panel de Control - Bloques de Título

26 Editor Bloques de Título Cree nuevos Bloques de Título o edite existentes. Cree nuevos Bloques de Título o edite existentes. Cada bloque de título consiste de una serie de bloques que pueden contener texto o gráficas. Cada bloque de título consiste de una serie de bloques que pueden contener texto o gráficas. Ajustar a Grilla - Snap to Grilla y Regla - Ruler le ayudan a alinear sus bloques. Ajustar a Grilla - Snap to Grilla y Regla - Ruler le ayudan a alinear sus bloques. El Bloque de Título puede ser salvado y aplicado a cualquier hoja de ploteo. El Bloque de Título puede ser salvado y aplicado a cualquier hoja de ploteo.

27 Bloques de Título definidos por el Usuario. AVI

28 Panel de Control - Traqueos Eventos de traqueo pueden ser etiquetados con número de evento u hora de evento. Eventos de traqueo pueden ser etiquetados con número de evento u hora de evento.

29 Panel de Control - Opciones Cartas El usuario puede seleccionar: Opción Color DXF.DGNOpción Color DXF.DGN Opciones S57Opciones S57

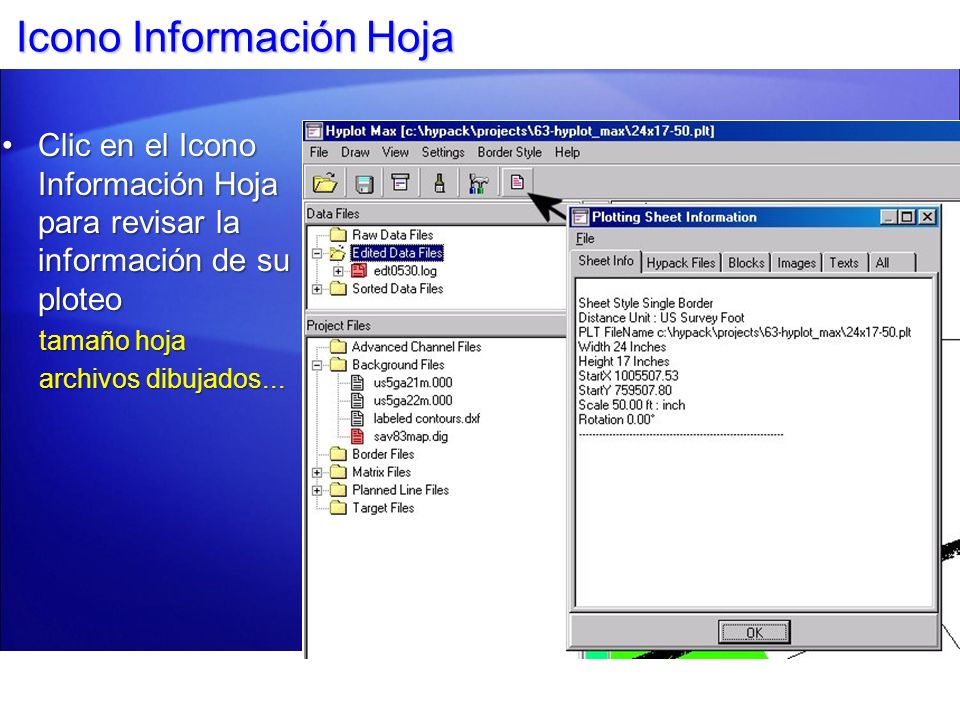

30 Icono Información Hoja Clic en el Icono Información Hoja para revisar la información de su ploteoClic en el Icono Información Hoja para revisar la información de su ploteo tamaño hoja archivos dibujados...

31 HYPLOT Opciones de Ploteo (Importante para hojas grandes.) Modo por Defecto para ploteos con datos Ráster (TIF, BSB,…) Modo por Defecto para ploteos sin datos Ráster (S57 es OK!). Más rápido! Defina su resolución de ploteo para ploteos ráster (necesario si su ploter no puede manejar Gigabytes de info…)

32 HYPLOT: Envíelo al Plotter o Impresora

33 Opciones Exportación Exportar a DXF, DWG, TIF y PDF PDF tiene opción para formatos pequeños ráster, y un formato Vector más grande con capas separadas y mayor detalle pero la salida puede ser lenta Ambos TIF y PDF exportados son georeferenciados.
