2003 HYPACK MAX Training Seminar1 Sample Solid Fill Contours 67 67 – Creando Contornos rellendo en TIN MODEL Echoscan data courtesy Odom Hydrographic Systems.

Presentaciones similares


Presentación del tema: "2003 HYPACK MAX Training Seminar1 Sample Solid Fill Contours 67 67 – Creando Contornos rellendo en TIN MODEL Echoscan data courtesy Odom Hydrographic Systems."— Transcripción de la presentación:

1 2003 HYPACK MAX Training Seminar1 Sample Solid Fill Contours – Creando Contornos rellendo en TIN MODEL Echoscan data courtesy Odom Hydrographic Systems Data: DELC2.XYZ

2 2003 HYPACK MAX Training Seminar2 Sample Solid Fill Contours – Contornos Rellenos en color + = Lineas negras etiquetadas Relleno Solido en color Resultado Final El resultado final es el resultado de dos archivos DXF. – Un archivo DXF Relleno Solido en Color creado en MODELO TIN – A Labeled Black Contour DXF File created in TIN MODEL

3 2003 HYPACK MAX Training Seminar3 Sample Solid Fill Contours – Configure sus colores –Antes de que usted empiece MODELO TIN, verifique sus colores. –Si usted va a trazar los contornos en HYPLOT MAX, escoja cualquier Opción de Color. –Si usted va a importar los contornos en programa de CAD/GIS empaquete, : –- El Color de DXF –- El Espectro de DXF Click here to set your colors.

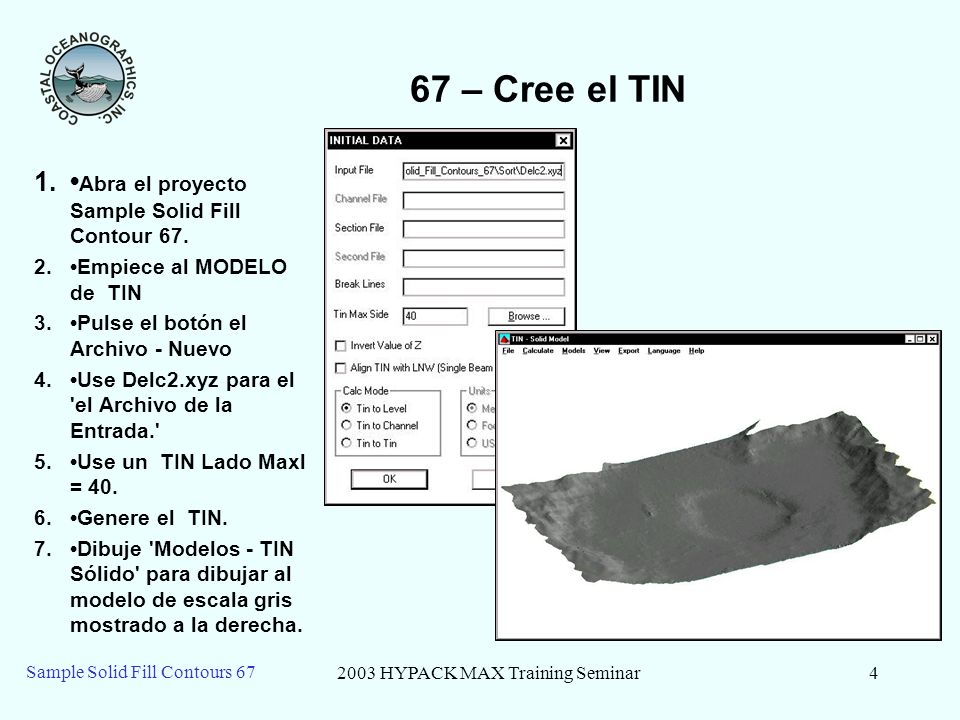

4 2003 HYPACK MAX Training Seminar4 Sample Solid Fill Contours – Cree el TIN 1. Abra el proyecto Sample Solid Fill Contour Empiece al MODELO de TIN 3.Pulse el botón el Archivo - Nuevo 4.Use Delc2.xyz para el 'el Archivo de la Entrada.' 5.Use un TIN Lado Maxl = Genere el TIN. 7.Dibuje 'Modelos - TIN Sólido' para dibujar al modelo de escala gris mostrado a la derecha.

5 2003 HYPACK MAX Training Seminar5 Sample Solid Fill Contours Creando un Contorno de Relleno Solido 7.Haga clic 'Exportar- Formato DXF.' 8.Seleccione ' Nombre del Archivo' y entre un nombre. - Déle un nombre 'bajo' en el alfabeto, como los archivos de DXF va a ser dibujados en el orden alfabético. (Usted quiere este uno para dibujar antes de que cualquier otro DXF archive.) 9.Seleccione el relleno de ACAD. Usa HYPLOT Relleno solo si usted va a plotear en el programa de HYPLOT viejo (ploter de pluma ). 10.Seleccione ACAD Suavizar. Suavizara las esquinas puntiaguadas. 11.Especificar us Paso de Contorno Contour Step. Si usted desea contornos a espacios irregulares ( digamos 2, 5, 25, 100), pulse Otro y entre los niveles de contorno. 12.Asegurese que seleccione Activar Colores esta 13.Pulse OK.

6 2003 HYPACK MAX Training Seminar6 Sample Solid Fill Contours Rellenos de Color Solido Hasta ahora, usted ha creado simplemente el archivo DXF mostrado al derecho. Algunas personas se detienen allí,. Para generar en negro, la linea de contorno etiquetado, mire el Caso 68. Los colores asicuados con cada nivel son determinados cuando usted crea un archivo DXF. Usted no puede cambiar los colores simplemente los actuales colores en HYPACK®.
