1 HYPACK ® VENEZUELA SELECCIÓN O REDUCCIÓN DE SONDAJES

2 Programa de Reducción de Sondajes Programa Seleccion ar SELECCION TRANSVERSAL MAPEAR PROGRAMA DE REDUCCION DE SONDAJES Datos de entrada EDITADOS ALL & ASCII XYZ EDITADO S ALL EDITADOS ALL, SWP or ASCII XYZ EDITADOS ALL o ASCII XYZ Otros Datos de entrada Ninguno hoja de ploteo (*.PLT) Matrix Archivo (*.MTX) Ninguno Archivo de Salida ASCII XYZ EDITADO S ALL ASCII XYZ Plotea resultados Perpendicular a la linea planificada NoSiNo

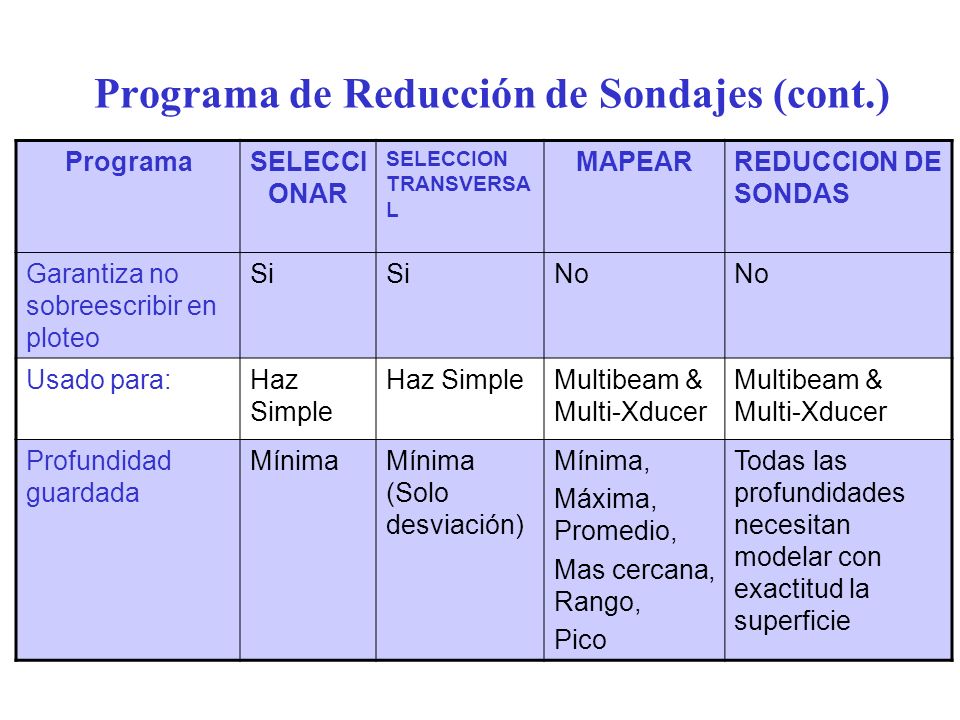

3 Programa de Reducción de Sondajes (cont.) ProgramaSELECCI ONAR SELECCION TRANSVERSA L MAPEARREDUCCION DE SONDAS Garantiza no sobreescribir en ploteo Si No Usado para:Haz Simple Multibeam & Multi-Xducer Profundidad guardada MínimaMínima (Solo desviación) Mínima, Máxima, Promedio, Mas cercana, Rango, Pico Todas las profundidades necesitan modelar con exactitud la superficie

4 Selección de Sonido Programas (cont.) ProgramaSORT SELECCION TRANSVERSAL MAPEAR PROGRAMA DE REDUCCION DE SONDAJES VelocidadTortugaLiebre Jaguar comiéndose a la liebre Muy buena Mantiene exacta posición de la sonda Si OpcionalSi Cosas que necesita saber Crea huecos espacios vacíos Para aquellos que desean plotear sondajes perpendiculares a la línea planificada Programa binning Perfecto para todos los datos XYZ. (Hydro., Topo. )

5 SELECCIÓN O REDUCCIÓN Paso 1: Encuentra la profundidad mínima de todas las sondas disponibles. Paso 2: Guarda esta profundidad y elimina las otras sondas dentro de una distancia especificada. Vuelve al paso 1 hasta finalizar.

6 SELECCIÓN O REDUCCIÓN (cont.) < Antes Despues >

7 Selección ó ReducciónTransversal Usa la hoja de ploteo y asigna un sondaje a cada celdas en la hoja de ploteo. Garantizado que tendrá sondas con espaciamiento perfecto giradas perpendicularmente a la línea de sondeo. El único problema es que perderán la sonda mínima absoluta. Selección Transversal puede tomar un catalogo de archivos simple o dos (donde uno contiene las sondas longitudinales y el otros las sondas tranversales de canal).

8 Selección ó Reducción Transversal (cont.) Resultados >

9 MAPEAR MAPEAR es un Programa binning que permite guardar una sonda para cada celda de una matriz (*.MTX). Las matrices son creadas en HYPACK ® MAX bajo la opción Preparación – Editores – Matriz Editor.

10 MAPEAR (Cont) MAPEAR despliega los datos seleccionados, coloreados por profundidad.

11 MAPEAR (Cont) Usted puede seleccionar un grupo de sondas en las que usted este interesado de la ventana de Rejilla de Sonda. Usted también puede seleccionar mover la profundidad al centro de cada celda (Imagen bonita, no práctica) o puede mantener las posición correcta de la profundidad. El Promedio y Rango siempre mueve la profundidad al centro.

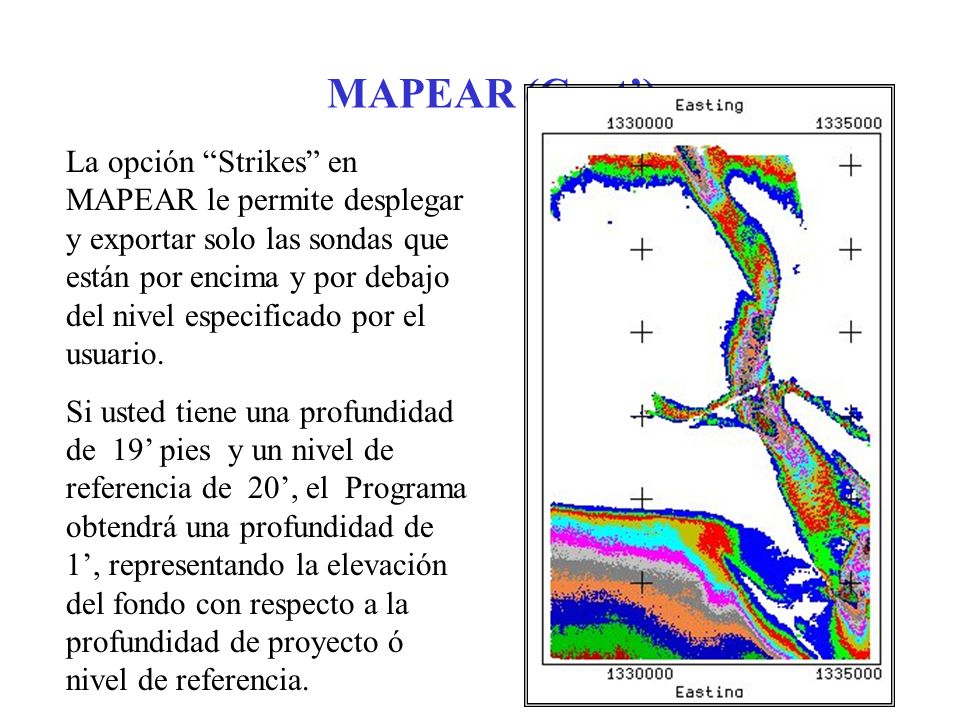

12 MAPEAR (Cont) La opción Strikes en MAPEAR le permite desplegar y exportar solo las sondas que están por encima y por debajo del nivel especificado por el usuario. Si usted tiene una profundidad de 19 pies y un nivel de referencia de 20, el Programa obtendrá una profundidad de 1, representando la elevación del fondo con respecto a la profundidad de proyecto ó nivel de referencia.

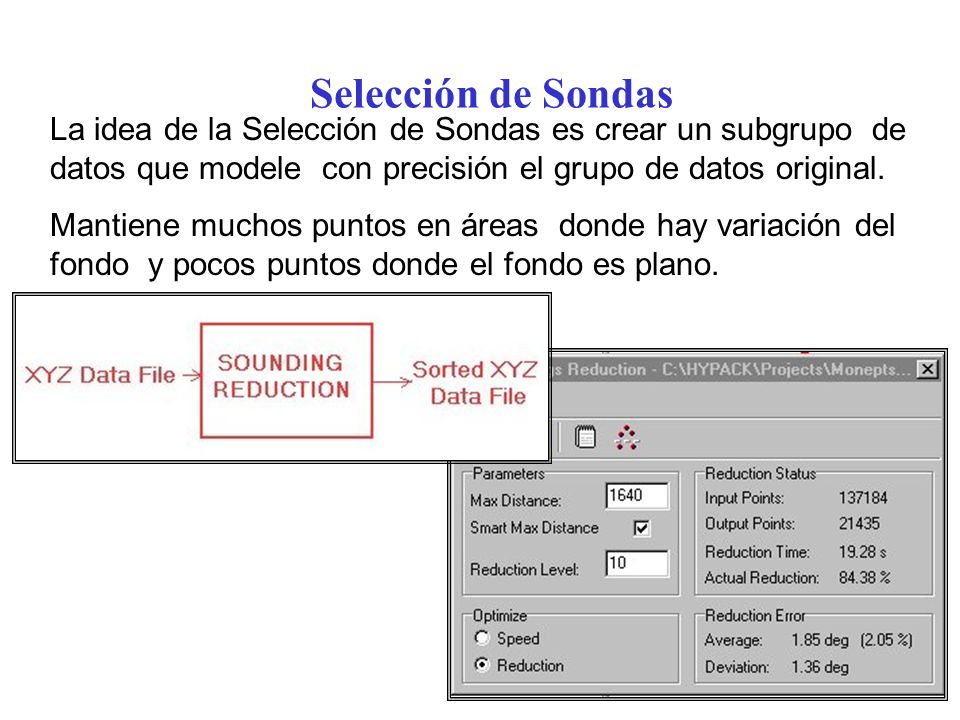

13 Selección de Sondas La idea de la Selección de Sondas es crear un subgrupo de datos que modele con precisión el grupo de datos original. Mantiene muchos puntos en áreas donde hay variación del fondo y pocos puntos donde el fondo es plano.

14 Selección ó Reducción de Sondas (Cont) Aviso: Beba una cerveza antes de intentar descifrar esta figura.

15 REDUCCION DE SONDAS (Cont) Antes

16 REDUCCION DE SONDAS (Cont) Después
