Plotting in HYPACK1 Ploteo con HYPLOT MAX Presentacion realizada por: Pramod S Nayak

Presentaciones similares


Presentación del tema: "Plotting in HYPACK1 Ploteo con HYPLOT MAX Presentacion realizada por: Pramod S Nayak"— Transcripción de la presentación:

1 Plotting in HYPACK1 Ploteo con HYPLOT MAX Presentacion realizada por: Pramod S Nayak

2 Plotting in HYPACK2 HYPLOT MAX HYPLOT MAX es el nombre del nuevo programa HYdrographic PLOTting para plotear sus resultados (hojas de ploteo, finales, etc). *Los archivos PLT se hacen en MAX- Preparación-Editores- Hoja de Ploteo. Un archivo PLT contiene información tal como el origen de la hoja, la orientación, la escala de la hoja y las dimensiones de la hoja. Cuando el programa comienza, usted necesita proveer el nombre de una hoja de ploteo (* archivo PLT) en caso que existan múltiples archivos *.plt en el proyecto. HYPLOT MAX puede guardar todas las configuraciones que fueron utilizadas, permitiendo que usted reproduzca fácilmente una hoja de ploteo

3 Plotting in HYPACK3 Características-Sumario Varias Características Nuevas: Todas las características pueden ser guardadas. Personalización del Bloque de Título y guardarlo con nombres definidos por el usuario. Importación de Gráficas (como logotipo de la compañía) en el diagrama. Posibilidad de corregir el texto. Trazo de la barra del color, Rosa del Viento, y barra de escala. Capacidad de ver el ploteo de antemano. El programa es Lo Qué Usted Ve Es Lo que Usted Consigue. A diferencia del programa anterior del ploteo un error durante el proceso de selección de data/características no significa que uno tiene que comenzar de nuevo, ahora puede corregir errores y continuar. NOTA: Los ploter de pluma son anticuados y sus repuestos difíciles de encontrar. El nuevo programa se optimiza para la plotter de Injet y Laserjet. Aunque trabajará con los ploter de pluma que tengan interfase de Windows, aunque con éstos últimos pueda que los resultados que no sean óptimos.

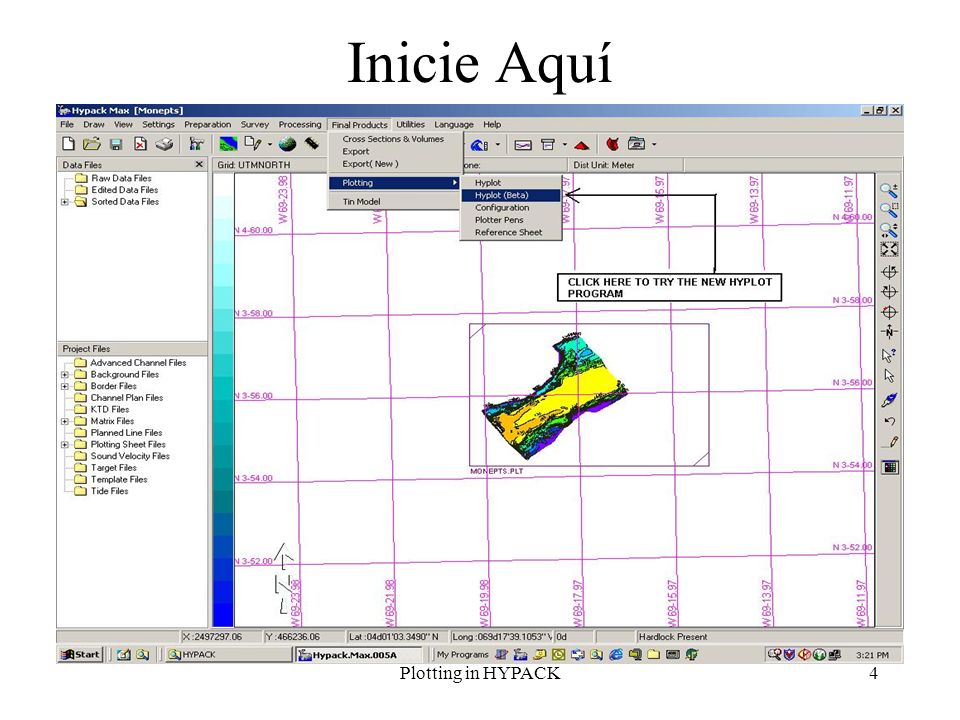

4 Plotting in HYPACK4 Inicie Aquí

5 Plotting in HYPACK5 Interfase de Usuario Hyplot El Interfase Humano para HYPLOT MAX es muy similar al HYPACK MAX ®. El HYPLOT MAX lee parámetros del proyecto actual. Las carpetas de proyecto visualizará los archivos disponibles (activados o desactivados) Los usuarios pueden activar o desactivar en HYPLOT MAX. Añadir o eliminar archivos solo puede ser hecho en HYPACK® MAX. Asegúrese que tiene seleccionado el cursor por defecto (representado por la flecha blanca en la barra del control. Extremo superior derecho de la pantalla para señalar en cualquier característica. Algunas de las características tienen opciones haciendo clic con el botón derecho del ratón para activar / Editar / Eliminar. Si usted necesita cambiar/editar algo solo haga clic en el icono del panel de control. Todos los controles de la característica se pueden alcanzar con la tecla de tabulación.

6 Plotting in HYPACK6 HYPLOT MAX Interfase de Usuario Barra Menú Barra Icono Carpetas Barra Informa ción Area de Preveer Ploteo Control de Pantalla

7 Plotting in HYPACK7 Detalles de Menú HYPLOT MAX Dejado le abrir a * fichero del fichero del plt si existe el fichero múltiple. Salva todas las características de esto * hoja del plt. Cuando lo abra, lo encontrará como usted lo dejo. Le deja guardar * el archivo del plt con nombre diferente. Demostraciones usted los parámetros de la configuracion. Uno necesita instalar Windows driver proveido por OEM para el Ploter específico. Enviar trazados al ploter. Salir del programa de Hyplot. Redibujar la pantall Desactiva todos los archivos. Desactiva todos los archivos de bloque de titulo de la pantalla Desactiva la Fecha de Norte North Arrow. La marca indica que esta activado actualmente Desactiva la Barra de Colores Color Bar. No marca indica que esta desactivado actualmente Despliega el estado de los componentes en la pantalla.Si estan activados o desactivados. Use clic activar o desactivar. Estos son los controles de pantalla tambien disponibles en la derecha de la pantalla. Este cursor es usado para seleccionar una caracteristica.. Algunas de las características tienen opciones haciendo clic con el boton derecho de raton para activar / Editar / Eliminar. Clic para refrescar todo el proyecto en HYPLOT. Usar si desea eliminar añadir archivos en HYPACK MAX Ver el ploteo en la pantalla completa. Clic para cambiar el color de la Barra de colores. Cambios seran reflejados en HYPACK MAX. Clic para configurar las carateristicas de HYPLOT. There are set of feature tabs offering different options to configure a feature. Esto configura la fuente de las carpetas Ayuda todavia no esta implementado..

8 Plotting in HYPACK8 Panel de Control El icono siguiente representa el panel de control en HYPACK® MAX así como el HYPLOT MAX y es la herramienta principal para modificar HYPLOT. Cada característica tiene una tabulación separada

9 Plotting in HYPACK9 Bordes IHO Border will be implemented soon.

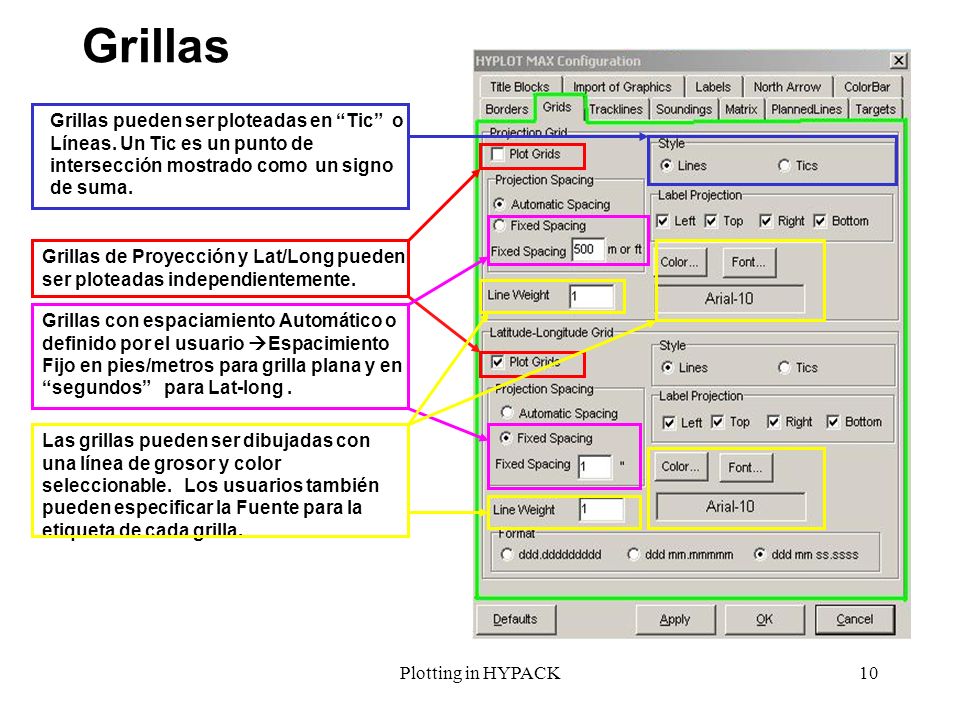

10 Plotting in HYPACK10 Grillas Grillas pueden ser ploteadas en Tic o Líneas. Un Tic es un punto de intersección mostrado como un signo de suma. Grillas de Proyección y Lat/Long pueden ser ploteadas independientemente. Grillas con espaciamiento Automático o definido por el usuario Espacimiento Fijo en pies/metros para grilla plana y en segundos para Lat-long. Las grillas pueden ser dibujadas con una línea de grosor y color seleccionable. Los usuarios también pueden especificar la Fuente para la etiqueta de cada grilla.

11 Plotting in HYPACK11 Líneas de Traqueo La línea de Traqueo es el recorrido del barco. Las líneas de Traqueo son normalmente ploteada desde archivos editados de formato ALL. (Los archivos que son creados en el EDITOR de HAZ SIMPLE). Usted puede plotear las Líneas de Traqueo desde los archivos de formato, pero el lugar de la marca de eventos no tendrá la hora relacionada correctamente. Puede etiquetar eventos con el número de evento u hora.

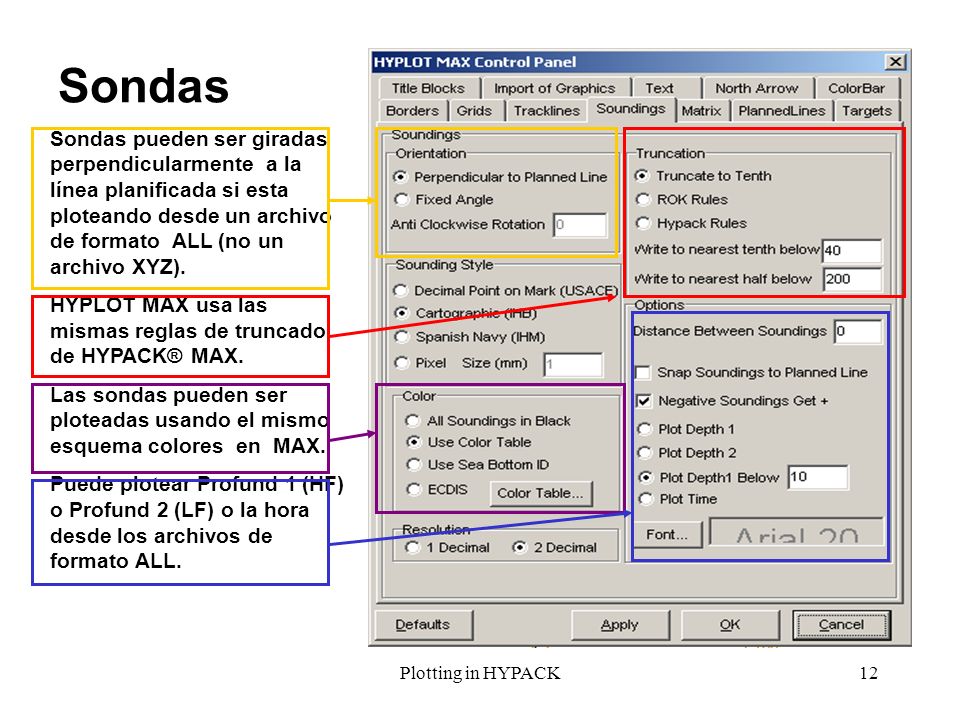

12 Plotting in HYPACK12 Sondas Sondas pueden ser giradas perpendicularmente a la línea planificada si esta ploteando desde un archivo de formato ALL (no un archivo XYZ). HYPLOT MAX usa las mismas reglas de truncado de HYPACK® MAX. Las sondas pueden ser ploteadas usando el mismo esquema colores en MAX. Puede plotear Profund 1 (HF) o Profund 2 (LF) o la hora desde los archivos de formato ALL.

13 Plotting in HYPACK13 Estilo de Sondas La figura a la derecha muestra ejemplos de sondas con colores dibujados en la pantalla HYPLOT antes de enviarlos al plotter.

14 Plotting in HYPACK14 Matriz Sample MTX PlotMatrix Tab Parameters Options Usuarios pueden plotear matrices con colores en HYPLOT. EL borde de la Matriz puede ser ploteado en el color deseado.

15 Plotting in HYPACK15 Líneas Planificadas Seleccionr esta opción si desea plotar la líneas planificadas en la hoja. Las etiquetas de línea pueden ser activadas solo si Dibujar Línea esta seleccionado. Opciones de fuente de etiqueta y color de línea están disponibles.

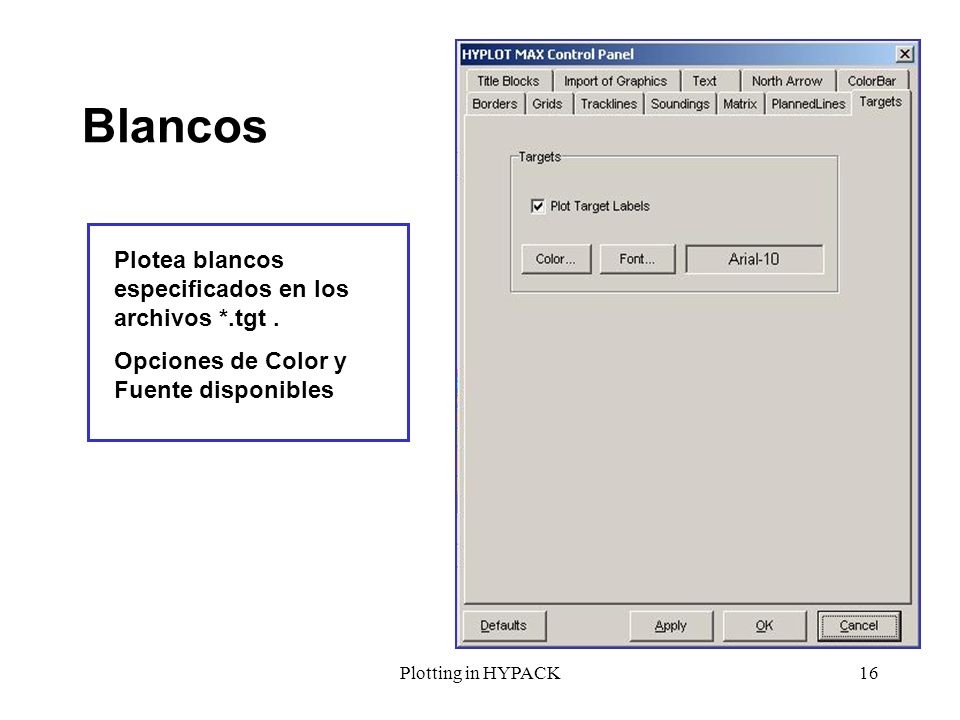

16 Plotting in HYPACK16 Blancos Plotea blancos especificados en los archivos *.tgt. Opciones de Color y Fuente disponibles

17 Plotting in HYPACK17 Bloque de Título HYPLOT MAX soporta los Bloques de Título existentes mas los definidos por el usuario. Uno puede personalizar el bloque de título editando los bloques de títulos existentes, añadiendo imágenes como logos y guardando el bloque a un nombre definido por usuario. EL bloque puede ser usado en cualquier hoja *.plt. Los usuarios pueden escanear sus propios bloques de títulos, grabarlo como *.jpg o *.bmp y plotearlo como una gráfica importada Los bloques de títulos pueden ser opacos o transparentes Hacer clic en cada botón para editar o visualizarlo.

18 Plotting in HYPACK18 Importar Gráficas Clic aquí y seleccione Buscar para buscar la imagen existente. La posición por defecto es 0.0 x y 0.0 y en la hoja. Los usuarios pueden posicionar la imagen editando los desplazamientos X y Y en la grilla o zoom de la hoja de ploteo y arrastrar la imagen al lugar deseado. Recordar hacer clic en el cursor por defecto en la derecha de la pantalla antes de intentar arrastrar. Ajustar la altura de la imagen scaneada acuerdo necesidades Todas las imagenes pueden ser transparentes si necesita superimponer datos encima luego necesita deseleccionar la caja indicada.

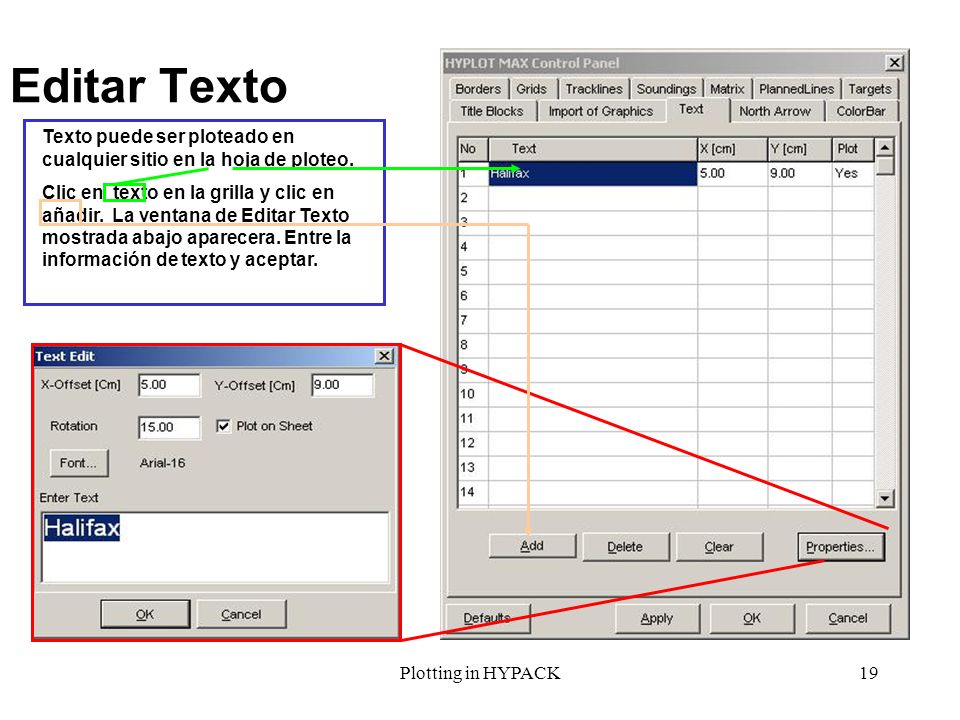

19 Plotting in HYPACK19 Editar Texto Texto puede ser ploteado en cualquier sitio en la hoja de ploteo. Clic en texto en la grilla y clic en añadir. La ventana de Editar Texto mostrada abajo aparecera. Entre la información de texto y aceptar.

20 Plotting in HYPACK20 Flecha Norte

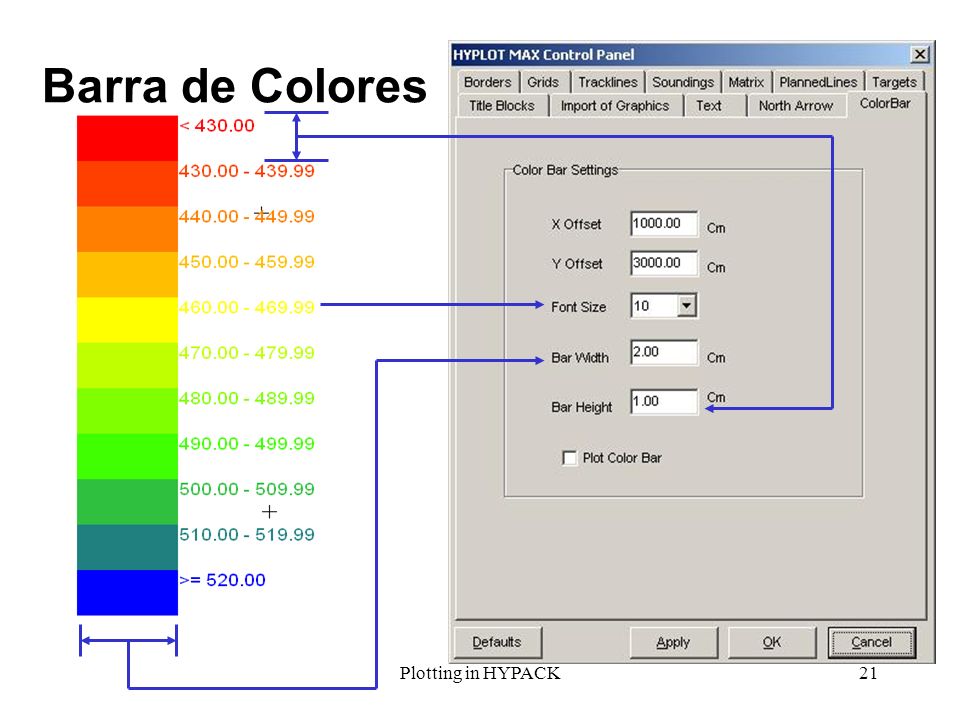

21 Plotting in HYPACK21 Barra de Colores

22 Plotting in HYPACK22 Contornos ó Isóbatas Como se vería si se plotea.

23 Plotting in HYPACK23 Contornos ó Isobatos Los contornos son creados en el programa TIN MODEL, usando la función de Exportar a DXF. Contornos rellenos deben usar la opción Relleno Acad. (Esto es diferente del antiguo HYPLOT que tenía su propia opción de relleno). Para mejores resultados, crear dos conjuntos de contornos. –Crear un archivo de DXF que tiene contornos rellenos –Crear un segundo archivo de DXF que tiene contorno de líneas negras etiquetas. Le mostraremos como cuando cubramos el Modelo TIN.

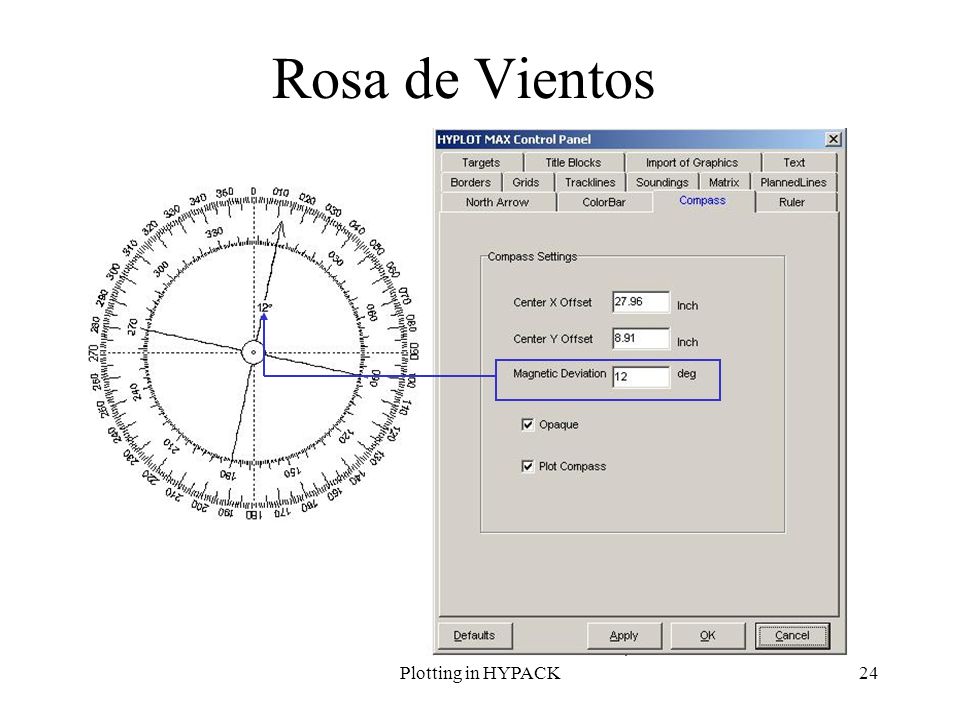

24 Plotting in HYPACK24 Rosa de Vientos

25 Plotting in HYPACK25 Barra de Escala
