1 MODELO TIN: Volúmenes HYPACK 2013

2 VOLUMENES MODELO TIN Volumen Represas (TIN vs. NIVEL) Volumen Represas (TIN vs. NIVEL) Volúmenes con Líneas Planeadas (TIN vs. LNW: Filadelfia) Volúmenes con Líneas Planeadas (TIN vs. LNW: Filadelfia) Volúmenes con Archivo CHN (TIN vs. CHN) Volúmenes con Archivo CHN (TIN vs. CHN) Volúmenes con múltiples Archivos CHN (TIN vs. CHN vs CHN...) Volúmenes con múltiples Archivos CHN (TIN vs. CHN vs CHN...) Volúmenes sobre/debajo un archivo XYZ previo (TIN vs. XYZ) Volúmenes sobre/debajo un archivo XYZ previo (TIN vs. XYZ)

3 VOLUMEN MODELO TIN Volumen Represas TIN vs Nivel

4 Calculando Volúmenes: para Represas en MODELO TIN Calcula volumen y área superficial sobre/debajo una serie de niveles de z. Azul igual al área superficial de la piscina al nivel z actual.

5 Tin a Nivel: Configuración Niveles:Niveles: Desde Nivel ZDesde Nivel Z Hasta Nivel ZHasta Nivel Z Paso (intervalo de Z)Paso (intervalo de Z) Si solo desea un Nivel:Si solo desea un Nivel: Desde = Hasta = nivel ZDesde = Hasta = nivel Z Paso = 1.00Paso = 1.00 Mostrar Imagen:Mostrar Imagen: Genera una gráfica de retroalimentación durante el cálculo.Genera una gráfica de retroalimentación durante el cálculo. Realmente lo hace lento.Realmente lo hace lento. Paso en:Paso en: Para después de cada nivel para permitirle capturar la imagen en pantalla.Para después de cada nivel para permitirle capturar la imagen en pantalla.

6 Tin a NIVEL: Ejemplo

7 Tin a Nivel: Sub-dividido por Archivos de Borde (*.brd) Volúmenes y áreas son calculadas separadamente para cada archivo de borde.

8 Reporte MODELO TIN: Volumen: TIN vs Nivel Para ver el Reporte MODELO TIN: Para ver el Reporte MODELO TIN: Clic en el ítem Exportar – Ver Reporte.Clic en el ítem Exportar – Ver Reporte. El texto del reporte abre en Notepad.El texto del reporte abre en Notepad. Los resultados son mostrados para cada nivel.Los resultados son mostrados para cada nivel. Volumen Sobre Volumen Sobre Área Sobre Área Sobre Volumen Debajo Volumen Debajo Área Debajo Área Debajo Para ambos datos de Prof. y Datos de Elevación, Volumen Debajo es el volumen de la piscina y Área Debajo es el área superficial de la piscina.

9 Los Resultados Volumen del Vacío Debajo del nivel Z (piscina) Volumen del material Sobre el Nivel Z

10 Reporte Tin a Nivel: con Bordes

11 VOLUMEN MODELO TIN Diferencia Volumen entre Dos Juegos de Datos: Volumen TIN vs NIVEL

12 El Problema Tenemos dos levantamientos de un área de dos fechas diferentes: Tenemos dos levantamientos de un área de dos fechas diferentes: multibeam3x3Oct.xyzmultibeam3x3Oct.xyz multibeam10x10Mar.xyzmultibeam10x10Mar.xyz Queremos determinar: Queremos determinar: Como el material se ha movido durante los dos levantamientos.Como el material se ha movido durante los dos levantamientos. Cuanto material ha sido acumulado o perdido entre los dos levantamientos.Cuanto material ha sido acumulado o perdido entre los dos levantamientos.

13 La Solución Cree un archivo Diferencia entre las dos superficies TIN. Cree un archivo Diferencia entre las dos superficies TIN. TIN 1 esta en blanco. TIN 1 esta en blanco. TIN 2 esta en amarillo. TIN 2 esta en amarillo. Por cada nodo de TIN 1: Por cada nodo de TIN 1: El valor z desde TIN 1 es anotado. El valor z desde TIN 1 es anotado. El X-Y del nodo es proyectado en TIN 2. El X-Y del nodo es proyectado en TIN 2. El valor z desde TIN 2 para el X-Y es anotado. El valor z desde TIN 2 para el X-Y es anotado. Un archivo diferencia es creado al salvar el X-Y del nodo con un valor Z = Z 1 – Z 2. Un archivo diferencia es creado al salvar el X-Y del nodo con un valor Z = Z 1 – Z 2. El resultado es un juego de datos XYZ donde Z representa la diferencia en elevación entre los dos modelos. El resultado es un juego de datos XYZ donde Z representa la diferencia en elevación entre los dos modelos. Z2Z2 Z1Z1

14 Haciendo un Archivo de Diferencia XYZ

15 Cargue el Archivo Diferencia en MODELO TIN ….aún en el MODELO TIN….aún en el MODELO TIN Clic en Archivo – Nuevo. Clic en Archivo – Nuevo. Archivo Entrada: DIFF.XYZ Archivo Entrada: DIFF.XYZ Lado Max Tin: 50 Lado Max Tin: 50 Modo: Elevación Modo: Elevación Acumulaciones serán positivas.Acumulaciones serán positivas. Erosiones serán negativas.Erosiones serán negativas. El Modelo de Superficie será lado derecho arriba.El Modelo de Superficie será lado derecho arriba. Clic en OK Clic en OK

16 Viendo los Resultados La Vista Sólida fue dibujada con el siguiente Esquema de Color. La Vista Sólida fue dibujada con el siguiente Esquema de Color. Z > 0 (acumulación)Z > 0 (acumulación) Verde a gris Verde a gris Z < 0 (erosión)Z < 0 (erosión) Amarillo a naranja Amarillo a naranja En este estudio, una gran onda de arena esta viajando a través del Área de este a oeste. En este estudio, una gran onda de arena esta viajando a través del Área de este a oeste.

17 Acumulación o Erosión Neta? Clic en Calcular - Volumen Seleccione Tin a Nivel» Defina: Desde = 0 Hasta = 0 Paso = 1.0 Clic en OK Acumulación = Gris 14,950 yd 3 Erosión = Azul 5,976 pies 3 Neto: +8,974 pies 3

18 VOLUMEN MODELO TIN Volúmenes Usando un Archivo de Línea Planeada Creado en DISEÑO CANAL Volumen TIN vs LNW Método Filadelfia (Ellos pagaron por el!)

19 Volúmenes Usando un archivo LNW 3-D El MODELO TIN puede calcular volúmenes usando archivo LNW 3D creado en DISEÑO CANAL. El MODELO TIN puede calcular volúmenes usando archivo LNW 3D creado en DISEÑO CANAL. Cantidades de volumen son calculadas para: Cantidades de volumen son calculadas para: Material de Diseño Material de Diseño Material Sobreprofundidad Material Sobreprofundidad Material Sobredragado Material Sobredragado Material es dividido: Material es dividido: Pendiente Izq. (o caja) Pendiente Izq. (o caja) Izq. del centro Izq. del centro Derecha del centro Derecha del centro Pendiente derecha (o caja) Pendiente derecha (o caja)

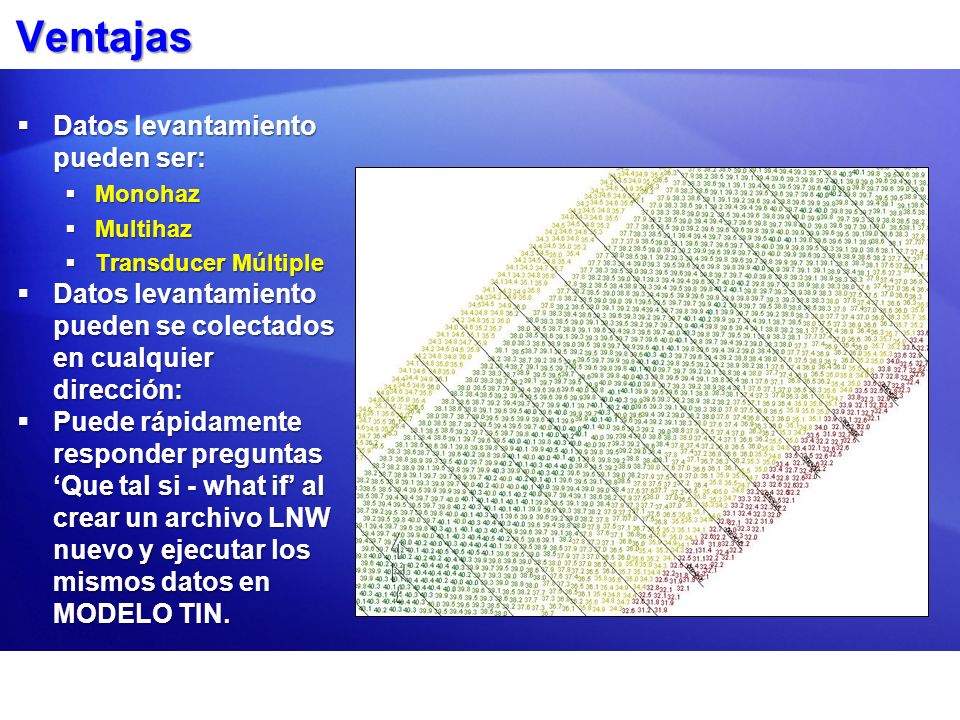

20 Ventajas Datos levantamiento pueden ser: Datos levantamiento pueden ser: Monohaz Monohaz Multihaz Multihaz Transducer Múltiple Transducer Múltiple Datos levantamiento pueden se colectados en cualquier dirección: Datos levantamiento pueden se colectados en cualquier dirección: Puede rápidamente responder preguntas Que tal si - what if al crear un archivo LNW nuevo y ejecutar los mismos datos en MODELO TIN. Puede rápidamente responder preguntas Que tal si - what if al crear un archivo LNW nuevo y ejecutar los mismos datos en MODELO TIN.

21 Volumen TIN vs LNW Método Filadelfia: Ejemplo un solo levantamiento

22 Ejemplo Reporte Filadelfia Exportar – Ver Reporte. A= A = Material de Diseño B = Material Sobreprofundidad A + B

23 Dragado Contorno contorno - contour calcula material de sobreprofundidad solo donde el fondo es mas bajo que el diseño de canal. contorno - contour calcula material de sobreprofundidad solo donde el fondo es mas bajo que el diseño de canal. También llamado Inteligente - Smart en el método Estándar de HYPACK®. También llamado Inteligente - Smart en el método Estándar de HYPACK®.

24 Cajas de Corte Líneas planeadas 3D tienen plantillas de taludes laterales mostrados por ABCDE arriba. Caja Izq. y Caja Derecha solo calculan material en un costado de la línea central. La opciones Corte Caja (derecha) usa puntos BCD desde la plantilla original. Puntos F y G definen los límites de la caja izquierda y derecha y son calculadas desde la info entrada en los parámetros Filadelfia (en verde a la derecha).

25 Método Filadelfia: Pre-dragado vs Post-dragado Archivo Entrada: Archivo Entrada: Datos PredragadoDatos Predragado Siempre el levantamiento anteriorSiempre el levantamiento anterior Archivo Adicional: Archivo Adicional: Datos PostdragadoDatos Postdragado Siempre el levantamiento posteriorSiempre el levantamiento posterior Archivo Sección: Archivo Sección: Archivo de Línea LNW creado en DISEÑO CANALArchivo de Línea LNW creado en DISEÑO CANAL

26 Pre-dragado vs Configuración Filadelfia Post-dragado Configuración es la misma que cuando calculo TIN sencillo vs. Archivo LNW.

27 Pre-dragado vs Ejemplo Post-dragado

28 Reporte Filadelfia Actualizado (Pre-dragado vs Post-dragado vs LNW) Valores Gruesos – Valores Relleno = Valores Netos Valores Gruesos – Valores Relleno = Valores Netos Reporte Resumido A: TOTAL REMOVIDO PAGO A PROFUNDIDAD PROYECTO: La diferencia en material disponible sobre la plantilla de diseño entre los levantamientos de Pre-dragado y Post-dragado. A: TOTAL REMOVIDO PAGO A PROFUNDIDAD PROYECTO: La diferencia en material disponible sobre la plantilla de diseño entre los levantamientos de Pre-dragado y Post-dragado. B: TOTAL REMOVIDO PAGO EN SOBREPROFUNDIDAD: La diferencia en material disponible en el área de sobreprofundidad entre los levantamientos de pre-dragado y post-dragado. B: TOTAL REMOVIDO PAGO EN SOBREPROFUNDIDAD: La diferencia en material disponible en el área de sobreprofundidad entre los levantamientos de pre-dragado y post-dragado. C: TOTAL REMOVIDO PAGO: A + B C: TOTAL REMOVIDO PAGO: A + B D: TOTAL REMOVIDO PAGO: A + B + cualquier material removido debajo de la plantilla de sobreprofundidad. D: TOTAL REMOVIDO PAGO: A + B + cualquier material removido debajo de la plantilla de sobreprofundidad. E: TOTAL REMANENTE SOBRE PROFUNDIDAD DE PROYECTO: El material disponible sobre la plantilla de diseño con base en el levantamiento de Post-dragado. E: TOTAL REMANENTE SOBRE PROFUNDIDAD DE PROYECTO: El material disponible sobre la plantilla de diseño con base en el levantamiento de Post-dragado. F: TOTAL MATERIAL SOBREDRAGADO: Material removido debajo de la plantilla de sobreprofundidad. F: TOTAL MATERIAL SOBREDRAGADO: Material removido debajo de la plantilla de sobreprofundidad. G: TOTAL MATERIAL RELLENADO: Material donde el levantamiento de Post-dragado es mas bajo que el levantamiento de Pre-dragado. G: TOTAL MATERIAL RELLENADO: Material donde el levantamiento de Post-dragado es mas bajo que el levantamiento de Pre-dragado.

29 Filadelfia Pre-dragado vs Diseño Reporte Post-dragado Volumen Removido sobre Diseño Volumen Removido en Región Sobreprofundidad Volumen Removido debajo Plantilla Sobreprofundidad (Sobredragado) Relleno sobre Diseño Relleno en Región Sobreprofundidad Relleno debajo Plantilla Sobreprofundidad (Sobredragado) Material Remanente Sobre Diseño Material Remanante en Región Sobreprofundidad Cantidades dragadas Resumen Diseño Reporte

30 VOLUMEN MODELO TIN Superficie de Diseño Compleja Volumen TIN vs CHN

31 DISEÑO AVANZADO DE CANAL Superficie de Dragado Complejas Planes de dragado Complejos pueden ser diseñados en DISEÑO AVANZADO DE CANAL. Planes de dragado Complejos pueden ser diseñados en DISEÑO AVANZADO DE CANAL. Estos diseños son salvados como archivos CHN. Estos diseños son salvados como archivos CHN. MODELO TIN puede luego calcular el volumen de una SUPERFICIE TIN sobre/debajo el CHN. MODELO TIN puede luego calcular el volumen de una SUPERFICIE TIN sobre/debajo el CHN.

32 DISEÑO AVANZADO DE CANAL Entre sus nodos (X-Y-Z- id).Entre sus nodos (X-Y-Z- id). Entrada ManualEntrada Manual Importe desde un archivo XYZImporte desde un archivo XYZ Conecte sus nodos en caras planas.Conecte sus nodos en caras planas. Éntrelos en dirección contraria a las manecillas del reloj.Éntrelos en dirección contraria a las manecillas del reloj. No se permiten caras cóncavas.No se permiten caras cóncavas. Use Verificar Caras - Check Faces antes de salir.Use Verificar Caras - Check Faces antes de salir.

33 DISEÑO AVANZADO DE CANAL Asigne caras a zonas de reporte Esto es opcional....Esto es opcional....

34 Ejemplos CHN

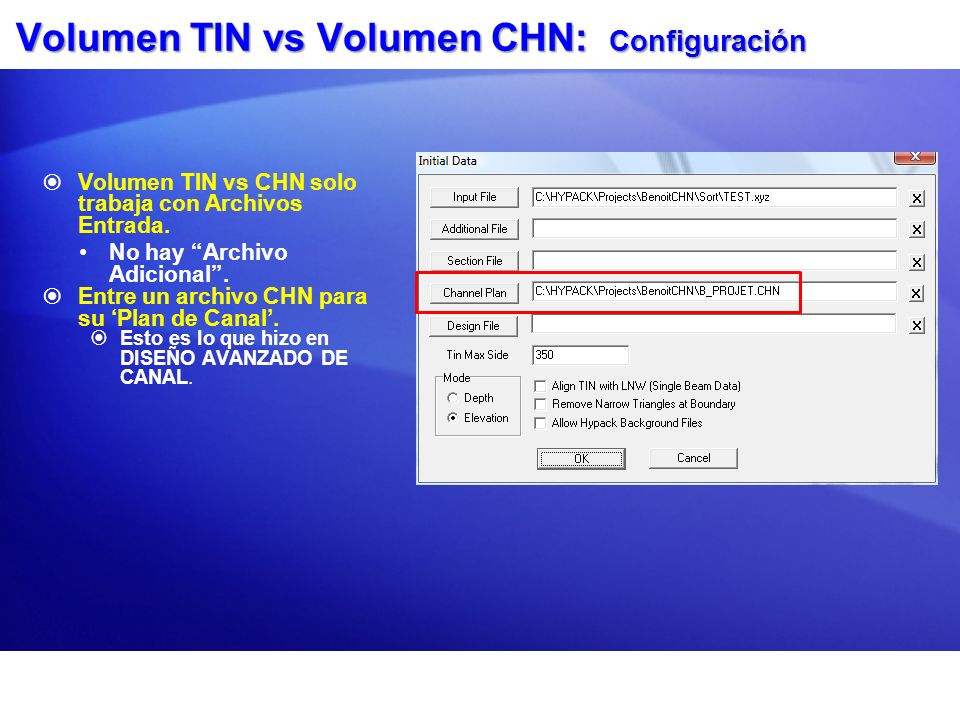

35 Volumen TIN vs Volumen CHN: Configuración Volumen TIN vs CHN solo trabaja con Archivos Entrada. No hay Archivo Adicional. Entre un archivo CHN para su Plan de Canal. Esto es lo que hizo en DISEÑO AVANZADO DE CANAL.

36 Opciones TIN vs CHN Sobreprofundidad: Defina la superficie de Sobreprofundidad Permitida a una distancia fija debajo de la superficie de diseño. Bordes: Le permite subdividir el reporte por áreas de borde. Opciones de Reporte: Agregue diferentes ítems al reporte de volumen. Detallado por: Cara Canal: El reporte lista el material sobre/debajo cada cara polígono. Zona Canal: El reporte lista el material colocado en cada zona de reporte. Secciones: El reporte lista el material colocado en cada zona de reporte, subdividido por líneas planeadas. Secciones + Zonas: Zonas de reporte, sub- divididas por líneas planeadas.

37 TIN vs CHN: Caras Necesita:Necesita: TINTIN CHNCHN Provee el volumen de material para cada cara del CHN y luego los totales. Provee el volumen de material para cada cara del CHN y luego los totales.

38 TIN vs CHN: Zonas Necesita: TINTIN CHN con ZonasCHN con Zonas Muestra la cantidad total de material por cada una de las zonas. Muestra la cantidad total de material por cada una de las zonas.

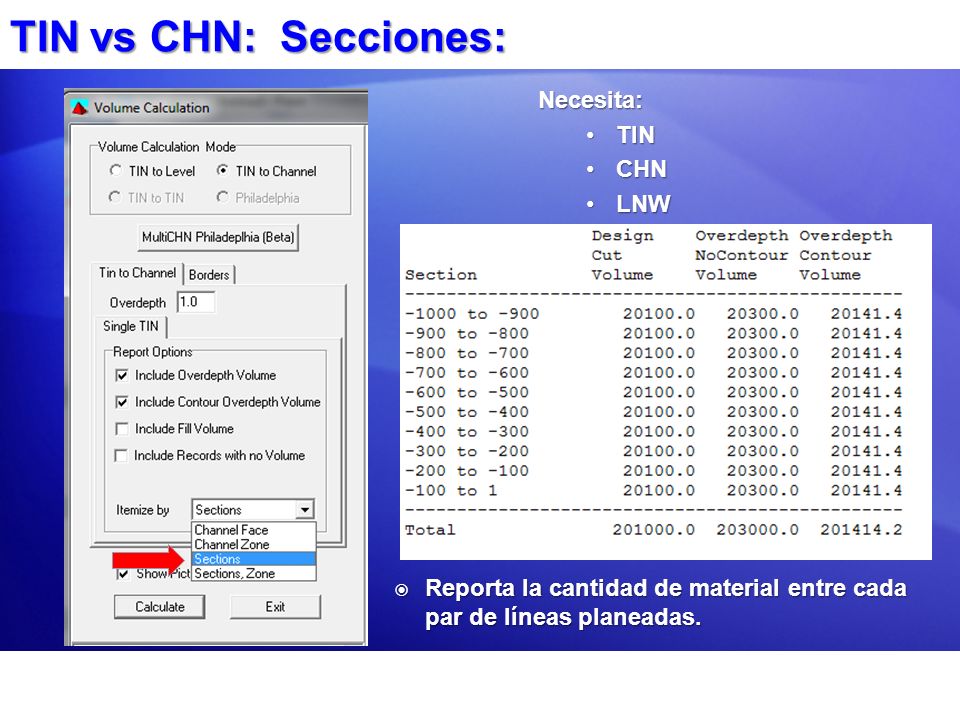

39 TIN vs CHN: Secciones: Necesita: TINTIN CHNCHN LNWLNW Reporta la cantidad de material entre cada par de líneas planeadas. Reporta la cantidad de material entre cada par de líneas planeadas.

40 TIN vs CHN: Secciones y Zonas Necesita: TINTIN CHN con ZonasCHN con Zonas LNWLNW Reporta la cantidad de material en cada zona de reporte entre cada par de líneas planeadas. Reporta la cantidad de material en cada zona de reporte entre cada par de líneas planeadas.

41 Volumen TIN vs Volumen CHN: Ejemplo

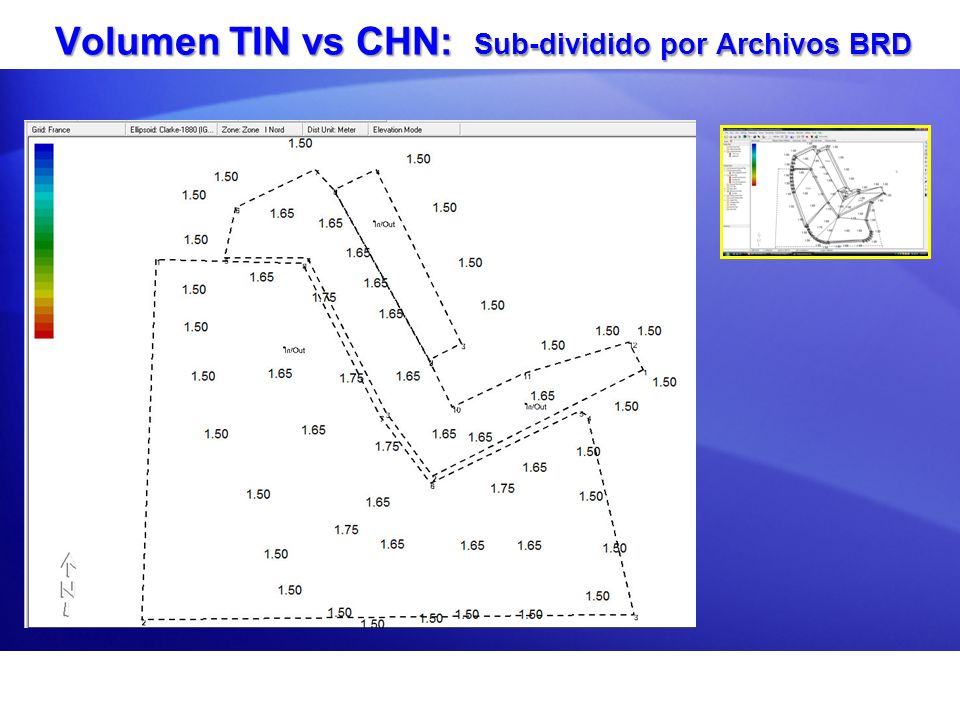

42 Volumen TIN vs CHN: Sub-dividido por Archivos BRD

43 Volumen TIN vs CHN con Zonas Creando Zonas de Reporte en DISEÑO AVANZADO DE CANAL Calcule Volúmenes usando un CHN y asigne cantidades a una Zona de Reporte. Volumen TIN vs CHN con ZEL

44 Zonas de Reporte En DISEÑO AVANZADO DE CANAL: Cree su superficie de diseño entrando nodos XYZ y conectándolos en caras planas.Cree su superficie de diseño entrando nodos XYZ y conectándolos en caras planas. Bajo Ventana - Zonas:Bajo Ventana - Zonas: Cree sus Zonas de ReporteCree sus Zonas de Reporte Coloree cada zona.Coloree cada zona. Asigne caras planas a cada zona.Asigne caras planas a cada zona. AVI

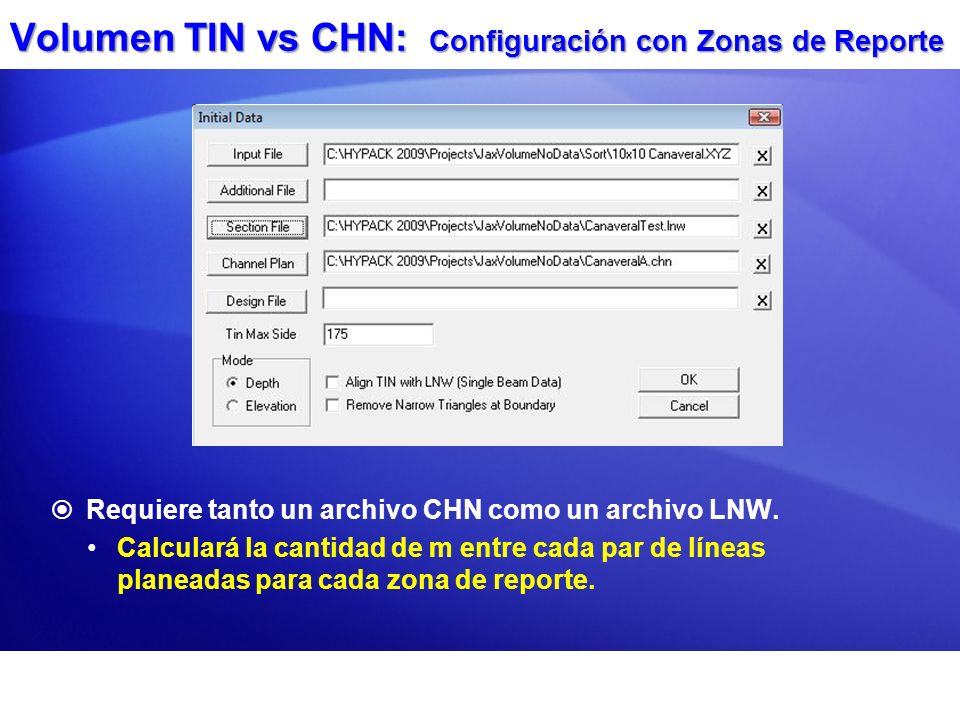

45 Volumen TIN vs CHN: Configuración con Zonas de Reporte Requiere tanto un archivo CHN como un archivo LNW. Calculará la cantidad de m entre cada par de líneas planeadas para cada zona de reporte.

46 Volumen TIN vs CHN: con archivos BRD hechos desde Zonas de Reporte Genera archivos BRD desde las Zonas que crea en DISEÑO AVANZADO DE CANAL (ACD). Genera archivos BRD desde las Zonas que crea en DISEÑO AVANZADO DE CANAL (ACD). Haga un TIN vs. CHN Calcule Volumen en MODELO TIN. Haga un TIN vs. CHN Calcule Volumen en MODELO TIN. Entre sus archivos BRD creados en ACD. Entre sus archivos BRD creados en ACD. Volumen Total es reportado por cada borde (zona). Volumen Total es reportado por cada borde (zona).

47 VOLUMEN MODELO TIN Volúmenes con múltiples Archivos CHN Sub-divididas por líneas planeadas.

48 Filadelfia MultiCHN

49 Filadelfia MultiCHN: Requerimientos Vamos a necesitar: Un archivo CHN por cada superficie requerida (hasta 4)Un archivo CHN por cada superficie requerida (hasta 4) Un archivo LNW que solo tenga la Línea central del Canal.Un archivo LNW que solo tenga la Línea central del Canal. Esto es usado para dividir los volúmenes de canal en izquierda del centro y derecha del centro.Esto es usado para dividir los volúmenes de canal en izquierda del centro y derecha del centro. Un archivo LNW que tenga las secciones.Un archivo LNW que tenga las secciones. Esto es usado para sub-dividir el reporte por pares de líneas planeadas.Esto es usado para sub-dividir el reporte por pares de líneas planeadas. Las líneas no deben tener información de plantilla.Las líneas no deben tener información de plantilla. Cualquier información de plantilla en el archivo LNW será ignorado.Cualquier información de plantilla en el archivo LNW será ignorado.

50 Filadelfia MultiCHN: Archivos CHN Cree un archivo CHN por cada superficie a reportar. Puede tener hasta 4 archivos CHN.Puede tener hasta 4 archivos CHN. Los archivos CHN creados en DISEÑO AVANZADO DE CANAL. La rutina calcula la cantidad de material sobre cada superficie. Luego deduce el material sobre la superficie previa. Por ejemplo, la Sobreprofundidad Permitida - Material de Mantenimiento de Dragado es igual a la cantidad de material sobre CHN2 menos la cantidad de material sobre CHN1.Por ejemplo, la Sobreprofundidad Permitida - Material de Mantenimiento de Dragado es igual a la cantidad de material sobre CHN2 menos la cantidad de material sobre CHN1.

51 Filadelfia MultiCHN: Archivos LNW. Cree un archivo LNW que solo tenga la línea central del Canal. Esto es usado para sub-dividir el material en las categorías izquierda del centro y derecha del centro. Cree un archivo LNW que tenga las secciones del canal. Estas es usado para sub-dividir el material entre pares de líneas planeadas. Sus líneas planeadas deben extenderse a lo largo de TODOS los archivos CHN. Cualquier información de plantilla encontrada en los archivos LNW será IGNORADA.

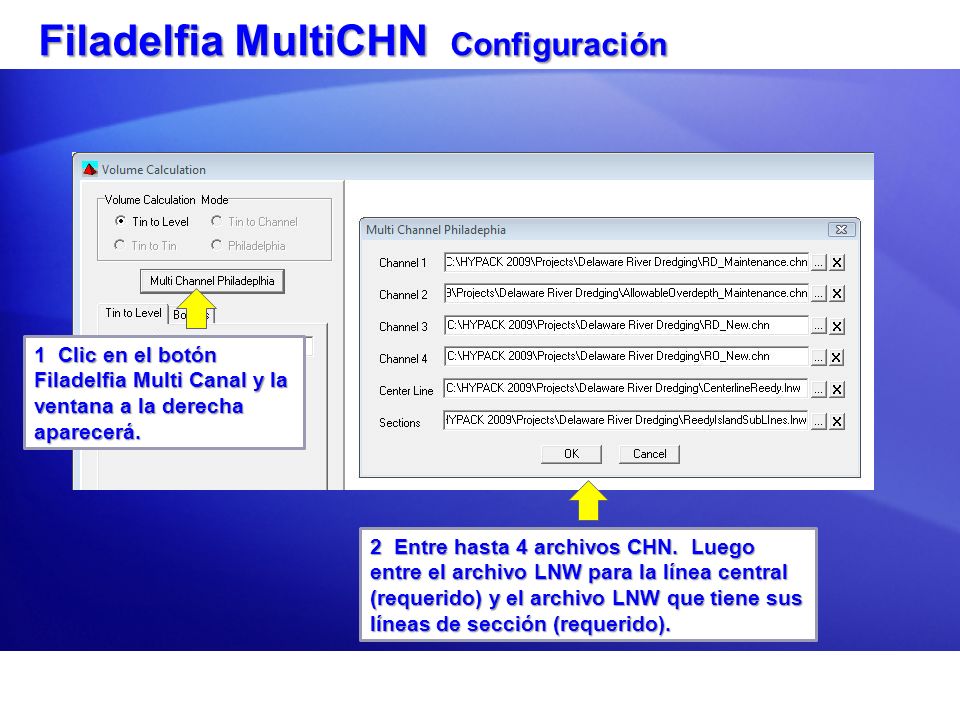

52 Filadelfia MultiCHN Configuración 1 Clic en el botón Filadelfia Multi Canal y la ventana a la derecha aparecerá. 2 Entre hasta 4 archivos CHN. Luego entre el archivo LNW para la línea central (requerido) y el archivo LNW que tiene sus líneas de sección (requerido).

53 Filadelfia MultiCHN: Configuración Opcional Clic en la casilla Incluir Plantilla desde Archivo de Línea - Include Template from Line File (al fondo). Clic en la casilla Incluir Plantilla desde Archivo de Línea - Include Template from Line File (al fondo). Entre el archivo LNW para el Dragado de Mantenimiento. Entre el archivo LNW para el Dragado de Mantenimiento. Entre el Archivo LNW para el nuevo Dragado. Entre el Archivo LNW para el nuevo Dragado. Pruébelo... Pruébelo...

54 Filadelfia MultiCHN en acción

55 Filadelfia MultiCHN: El Reporte POR CADA LINEA….. Reporte Resumido

56 VOLUMEN MODELO TIN Volúmenes con Superficies Históricas Volumen TIN vs XYZ

57 Volumen TIN vs XYZ: Configuración Usado para calcular la diferencia en material entre dos archivos. No se usa un diseño de canal.

58 Volumen TIN vs XYZ: Resultado Reportes: Volumen de TIN Sobre XYZ. (Material que ha sido agregado). Volumen de TIN Debajo XYZ. (Material que ha sido removido).

59 Volumen TIN vs XYZ: En Acción

60 VOLUMEN MODELO TIN Cálculo Socavaciones

61 Volúmenes Socavaciones Usado para determinar cuanta roca es necesaria para llenar una socavación debajo del emisario de una represa.Usado para determinar cuanta roca es necesaria para llenar una socavación debajo del emisario de una represa. 1: Defina su plano de diseño.1: Defina su plano de diseño. 2: Sálvelo a un CHN2: Sálvelo a un CHN 3: Calcule un volumen TIN vs CHN para ver cuanta roca necesita traer.3: Calcule un volumen TIN vs CHN para ver cuanta roca necesita traer. AVI
