1 LINEAS PLANEADAS HYPACK 2013

2 Bases Líneas Planeadas:

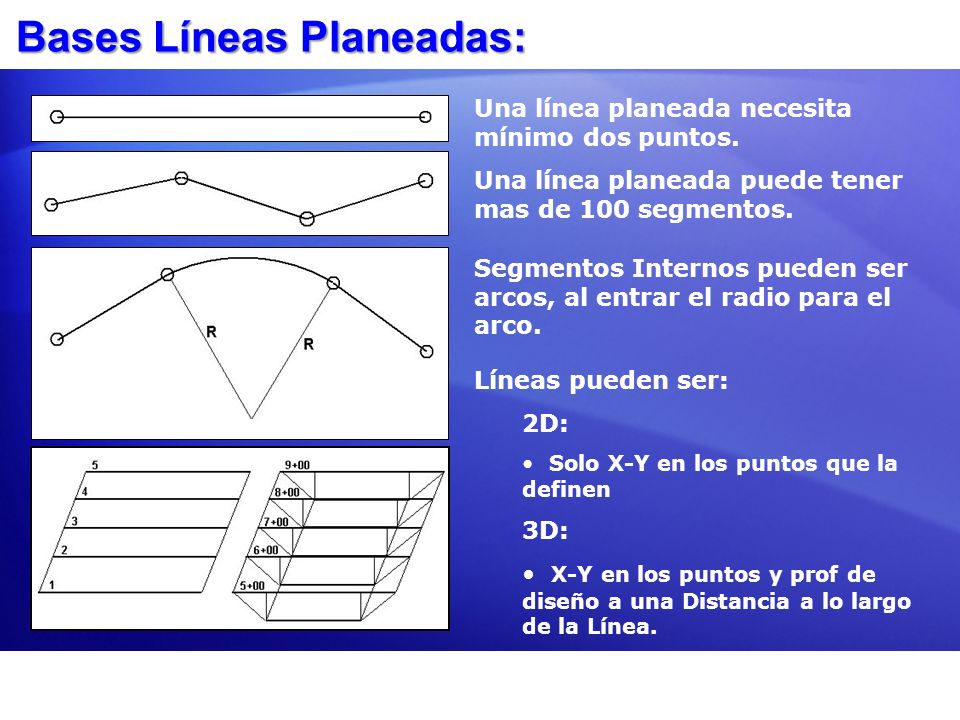

Una línea planeada necesita mínimo dos puntos. Una línea planeada puede tener mas de 100 segmentos. Segmentos Internos pueden ser arcos, al entrar el radio para el arco. Líneas pueden ser: 2D: Solo X-Y en los puntos que la definen 3D: X-Y en los puntos y prof de diseño a una Distancia a lo largo de la Línea.

3 Programas para Hacer Líneas Planeadas
↓ Ubicación 2D vs. 3D Arcos Segmentos Múltiples Entrada X-Y o Lat-Long LINE EDITOR Preparación-Editores 2D & 3D Si Ambos CHANNEL DESIGN Preparación-CHANNEL DESIGN Solo 3D No Solo X-Y DXF/DGN A LNW Clic derecho en archivo DXF o DGN 2D & 3D (3D – Solo DXF) Solo XY BRD a LNW (mostrado en la presentación EDITOR BORDE) Editor Linea Solo 2D Solo archivo BRD ADVANCED CHANNEL DESIGN Menú Utilidades 3D

4 Entrada Manual, Entrada Cursor, Arcos y Ofsets
EDITOR LINEA Entrada Manual, Entrada Cursor, Arcos y Ofsets

5 Editor Línea: Entrada Manual
Entre la Línea Inicial Cree Ófsets Usando: Línea Central Paralelo Radial Escalera Búsqueda

6 Editor Línea: Segmentos con Arco
Entre radio interno (o externo) para el segmento.

7 Editor Línea: Cursor Haga clic en el Área Gráfica para definir sus puntos.

8 Ófset: Línea Central Cree su Línea Central.
Seleccione Ófset: Línea Central Genere líneas perpendiculares. Esquinas Inteligentes, Ófset Línea Central.

9 Ófset: Línea Central Opción Esquinas Inteligentes
Esta opción evita que sus líneas se intersecten en zonas de cambio de dirección. Rota cada línea de manera que se evite intersectar con la línea previa.

10 Ófset: Líneas Paralelas
Entre su línea inicial. Seleccione Ófset: Paralelo Genere sus líneas paralelas. Ahora puede escalonar los ófset: 50m, 100m, 50m, 100m, etc.

11 Ófset: Líneas Radiales
Seleccione una línea. Seleccione el punto que actuará como pivote. Seleccione Ófset: Radial Genere sus líneas radiales.

12 Ófset: Patrón de Búsqueda
Cree su línea inicial. Céntrela sobre la característica a investigar. Seleccione Ófset: Patrón de Búsqueda Genere Líneas con Ófset.

13 Ófset: Escalera Entre la línea inicial. Entre: dX dY Número de líneas

14 Ófset: Extender Líneas
Cargue un archivo LNW existente en el Editor de Líneas. Seleccione Ófset: Extender Líneas Entre la info de extensión. AVI

15 Nombre Líneas Prefijos y Sufijos
Los Usuarios pueden agregar un Prefijo o Sufijo entrado por el usuario en los nombres de las líneas. Las Opciones están al fondo del menú ‘Línea’.

16 EDITOR LINEA: ítems del Menú
Ítems Menú Línea: Deshacer Ófsets (Undo Offsets): Lo regresa a su línea(s) inicial(es). Recortar Líneas (Clip Lines): Recorta líneas dentro de un archivo de Borde (BRD). Generar Líneas en Borde (Generate Lines in Border): Crea líneas paralelas dentro de un archivo de Borde (BRD). Líneas Planeadas en Punto (Planned Lines at Point): Crea líneas paralelas o de patrón de búsqueda sobre posiciones de blancos (TGT) Prefijo Nombre Línea (Line Name Prefix): Agrega caracteres al inicio del nombre de cada línea planeada. Sufijo Nombre Línea (Line Name Suffix): Agrega caracteres al final del nombre de cada línea planeada.

17 EDITOR LINEA: Opciones clic derecho
Renombrar (Rename): Renombra la línea planeada seleccionada. Borrar (Delete): Borra la línea seleccionada. Puede borrar mas de una línea a la vez. Agregar Líneas entre 2 selecciones (Add Lines Between 2 Selections): agrega una o mas líneas entre 2 líneas seleccionadas (puede también “arrastrar” arriba o abajo del listado para cambiar el orden dentro del archivo LNW).

18 Crear Líneas Planeadas usando la Geometría del Canal
DISEÑO CANAL Crear Líneas Planeadas usando la Geometría del Canal

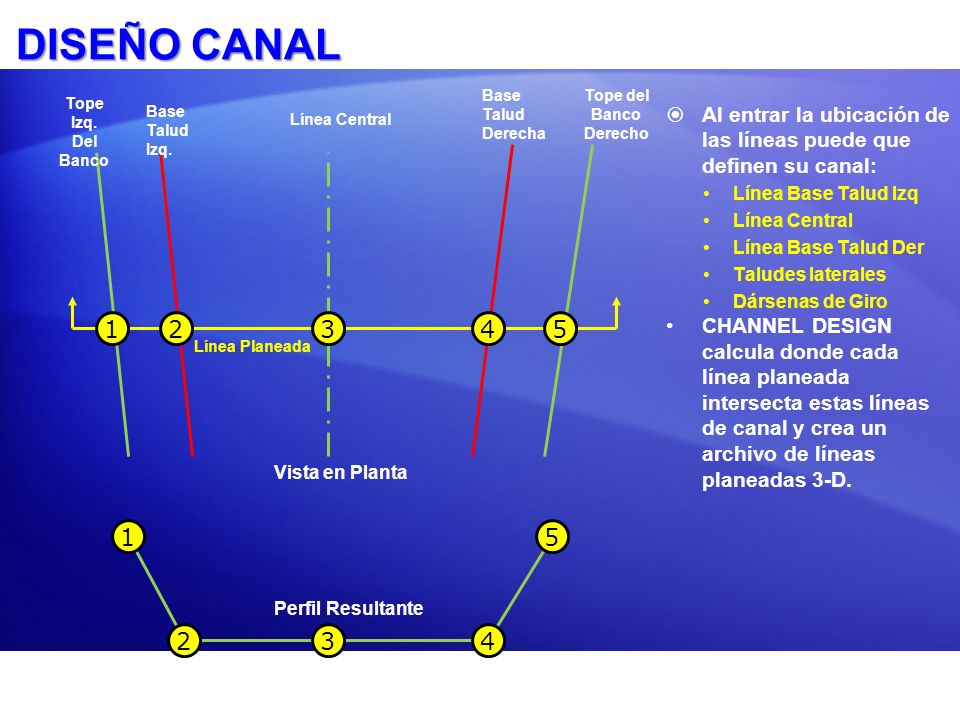

19 DISEÑO CANAL Base Talud Derecha Tope del Banco Derecho Tope Izq. Del Banco Base Talud Izq. Al entrar la ubicación de las líneas puede que definen su canal: Línea Base Talud Izq Línea Central Línea Base Talud Der Taludes laterales Dársenas de Giro CHANNEL DESIGN calcula donde cada línea planeada intersecta estas líneas de canal y crea un archivo de líneas planeadas 3-D. Línea Central 1 2 3 4 5 Línea Planeada Vista en Planta 1 5 Perfil Resultante 2 3 4

20 Ventajas de DISEÑO CANAL
CHANNEL DESIGN (CD) automáticamente hace líneas planeadas con plantillas de sección transversal. Estas plantillas son usadas en: SURVEY: En la ventana perfil. DREDGEPACK®: Para calcular secciones en tiempo real. SBMAX y MBMAX: Para ver los datos contra una plantilla de canal. CROSS SECTIONS & VOLUMES: Para calcular secciones sobre y debajo. TIN MODEL: Para calcular material sobre y debajo de la sección (Método Filadelfia).

21 CHANNEL DESIGN: Canal Sencillo

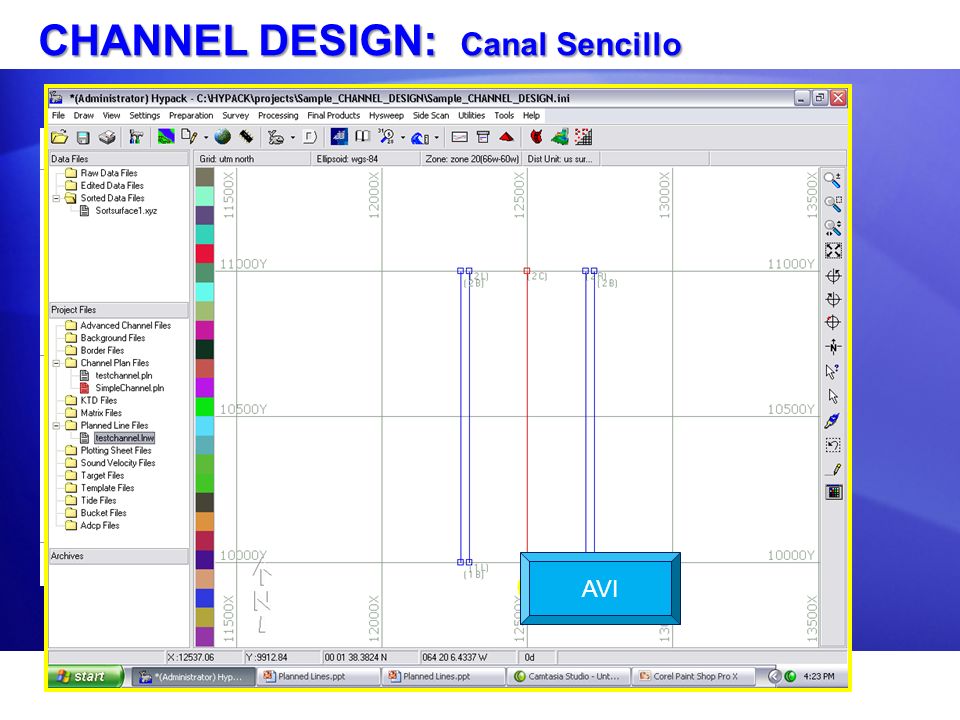

AVI

22 CHANNEL DESIGN: Desplazamiento Base Talud

23 CHANNEL DESIGN: Dársenas de Giro
Los listados de la Base de Talud y de la Dársena de Giro deben contener los mismos puntos donde la Dársena de Giro inicia y termina. En el listado de Base Talud Izquierda: LT1, LT2, LT3, LT4, LT5, LT6 En el listado de la Dársena de Giro: TB1, TB2, TB3, TB4, TB5 Donde: LT2 = TB1 LT5 = TB5 TB4 TB5 TB3 Darsena Giro Izquierda LT4 LT5 LT6 LT3 TB2 LT2 TB1 LT1

24 CHANNEL DESIGN: con Dársena de Giro

25 Importando Polilíneas desde DXF a Archivos LNW 2-D y 3-D.
DXF a LNW Importando Polilíneas desde DXF a Archivos LNW 2-D y 3-D.

26 Lo que necesita… Importar Líneas 2-D Importar Líneas 3-D

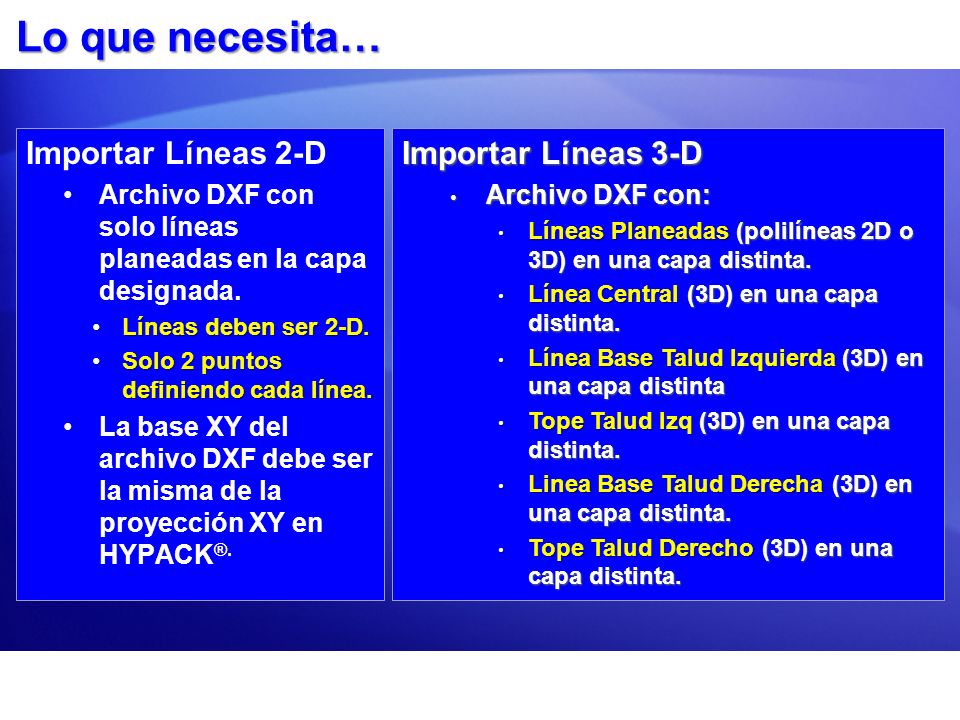

Archivo DXF con solo líneas planeadas en la capa designada. Líneas deben ser 2-D. Solo 2 puntos definiendo cada línea. La base XY del archivo DXF debe ser la misma de la proyección XY en HYPACK®. Importar Líneas 3-D Archivo DXF con: Líneas Planeadas (polilíneas 2D o 3D) en una capa distinta. Línea Central (3D) en una capa distinta. Línea Base Talud Izquierda (3D) en una capa distinta Tope Talud Izq (3D) en una capa distinta. Linea Base Talud Derecha (3D) en una capa distinta. Tope Talud Derecho (3D) en una capa distinta.

27 DXF a LNW: Ejemplo 2-D

28 Reglas 3-D Líneas 3D contienen info de plantilla de sección transversal. En su archivo DXF: Cree polilíneas separadas en diferentes capas para: Líneas Planeadas (2-D) Tope del Banco Izq (3-D) Línea Base Talud Izq (3-D) Línea Central (3-D) Línea Base Talud Derecha (3-D) Tope del Banco Derecha (3-D) Entre prof como valores positivos Z de sus polilíneas. Las líneas planeadas deben intersectar todas los limites del canal! El computador calcula la intersección para cada punto de la plantilla de canal. Línea Planeada 1 TOB Izq Base Talud Izq 2 3 Línea Central 4 Base Talud Derecha TOB Derecho 5 1 5 2 3 4

29 Ejemplo 3-D Haciendo Líneas Planeadas 3-D: DXF A LNW
Importando Líneas 3D en ACD: LNW A CHN

30 DISEÑO AVANZADO DE CANAL

31 Generando Puntos de Plantilla en ACD
Cree su superficie de diseño de canal en ACD. Importe cualquier línea planeada Exporte aquellas líneas planeadas con sus datos de plantilla, con base en los puntos donde las líneas cruzan los puntos de transición en la superficie del canal.

32 Trabajando con Archivos PLN en ACD
Lea un archivo PLN o cree un archivo PLN nuevo en ACD. Genere el CHN (Pestaña PLN) Genere sus Líneas Planeadas con Plantillas (Pestaña Línea Central) Salve sus Líneas Planeadas (Pestaña Secciones)
