1 AIGUA STOP Control Automàtic de Fuites

2 Situació actual: Situació actual:  A Espanya, els estalvis possibles de la despesa d’aigua en edificis públics i habitatges s’estima entre 20% i 30%.  Sols un 4% de la població utilitza a casa algun mecanisme per estalviar aigua. Objectiu: Objectiu:  Controlar les fuites d’aigua amb un aparell senzill, fàcil d’instal·lar i autònom.  Disposar d’un veritable gestor del consum d’aigua. L’AIGUA A ESPANYA

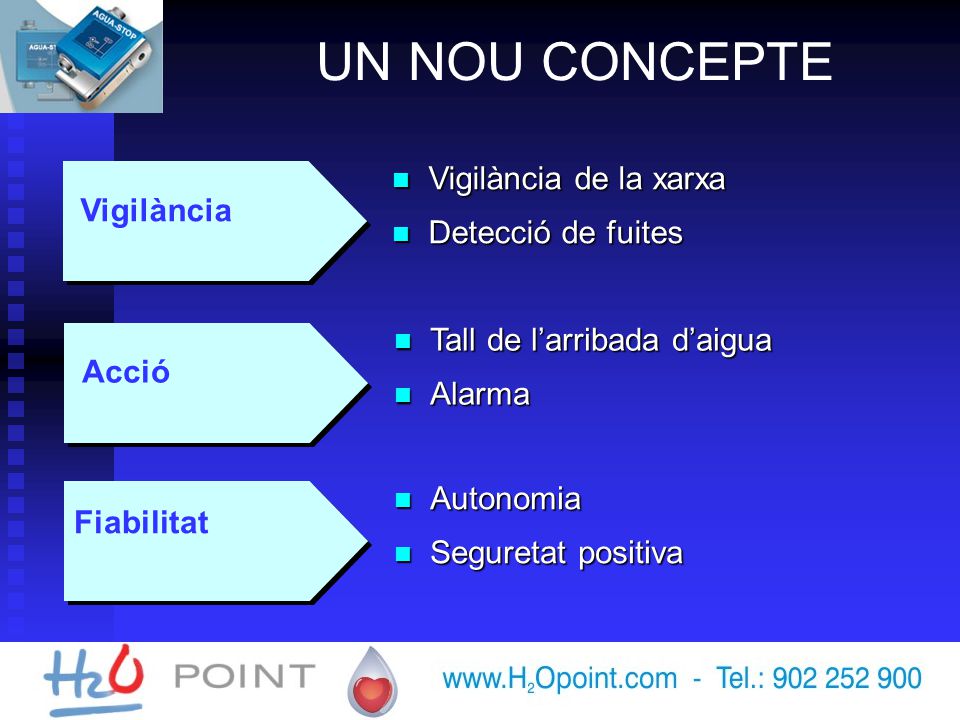

3 Tall de l’arribada d’aigua Tall de l’arribada d’aigua Alarma Alarma Acció Autonomia Autonomia Seguretat positiva Seguretat positiva Fiabilitat Vigilància de la xarxa Vigilància de la xarxa Detecció de fuites Detecció de fuites Vigilància UN NOU CONCEPTE

4 Mòdul electrònic de control Patentat Comptador de cabal Patentat Vàlvula de tancament FONAMENTS DE L’EQUIP

5 Disposa d’un comptador de cabal, que informa un mòdul electrònic dels consums instantanis. Aquest els enregistra i, alhora, és capaç d’accionar una vàlvula de tancament. Disposa d’un comptador de cabal, que informa un mòdul electrònic dels consums instantanis. Aquest els enregistra i, alhora, és capaç d’accionar una vàlvula de tancament. Per mitjà d’un cable USB es pot programar la unitat a conveniència. Així mateix, en qualsevol moment es pot obtenir tota la informació sobre l’històric de consums. Per mitjà d’un cable USB es pot programar la unitat a conveniència. Així mateix, en qualsevol moment es pot obtenir tota la informació sobre l’històric de consums. Quan es detecta un cabal no habitual que pugui indicar una possible fuita, es talla momentàniament el subministrament d’aigua. Quan es detecta un cabal no habitual que pugui indicar una possible fuita, es talla momentàniament el subministrament d’aigua. Això és tant una mesura preventiva como d’alerta. Això és tant una mesura preventiva como d’alerta. El temps d’activació depèn del cabal. Com més gran sigui la fuita, menor és el temps d’activació del tall. El temps d’activació depèn del cabal. Com més gran sigui la fuita, menor és el temps d’activació del tall. A més, funciona com una clau de pas normal, podent obrir-se o tancar-se manualment a voluntat. A més, funciona com una clau de pas normal, podent obrir-se o tancar-se manualment a voluntat. FUNCIONAMENT

6 Banyera: Una distracció en l’emplenat de la banyera. Banyera: Una distracció en l’emplenat de la banyera.  AIGUA STOP tanca l’aigua abans que sobreïxi. Cisterna: Una fuita. Cisterna: Una fuita.  AIGUA STOP alerta al cap de 5 hores i talla el subministrament d’aigua. Trencament de canalització: Trencament de canalització:  AIGUA STOP detecta l’augment sobtat del cabal i talla el subministrament als 10 segons. Aixeta que goteja: Aixeta que goteja:  AIGUA STOP no ho té en compte, ja que és evident per a l’usuari. EXEMPLES D’ACTUACIÓ

7 Detecció de fuita de: Volums vessats abans del tall Possibilitat de canviar-ne els paràmetres 10 l/hora 50 litres Sí 1.200 l/hora 300 litres Sí 2.400 l/hora Activació immediata Sí Regulació Terminis estàndard Possibilitat de canviar-ne els paràmetres Activació de seguretat en detecció d’inactivitat 72 hores Sí Possibilitat d’inhibició 24 hores Sí Durada del senyal abans de l’activació 20 segons Sí EXEMPLE DE PROGRAMACIÓ

8 S’ pas general. S’instal·la fàcilment a l’entrada de l’aigua, rere el comptador, i sovint com a clau de pas general. LLOC D’INSTAL·LACIÓ

9 Instal·lació en una llar EXEMPLE D’INSTAL·LACIÓ

10 Propietaris Propietaris Llogaters Llogaters Empreses Empreses Administracions Administracions  Edificis  Instal·lacions SOLUCIÓ DEFINITIVA PER A:

11 Sensibilitzar i educar en l’economia de l’aigua. Sensibilitzar i educar en l’economia de l’aigua. Afavorir la vigilància permanent. Afavorir la vigilància permanent. Evitar riscs en caps de setmana, vacances, etc. Evitar riscs en caps de setmana, vacances, etc. Disposar de seguretat davant fuites fortuïtes. Disposar de seguretat davant fuites fortuïtes. Estalvi real en consums màxims programats. Estalvi real en consums màxims programats. AVANTATGES ADDICIONALS

12 AIGUA STOP Control Automàtic de Fuites
