1 Les instal·lacions dels HABITATGES
Unitat 3. Les instal·lacions dels HABITATGES

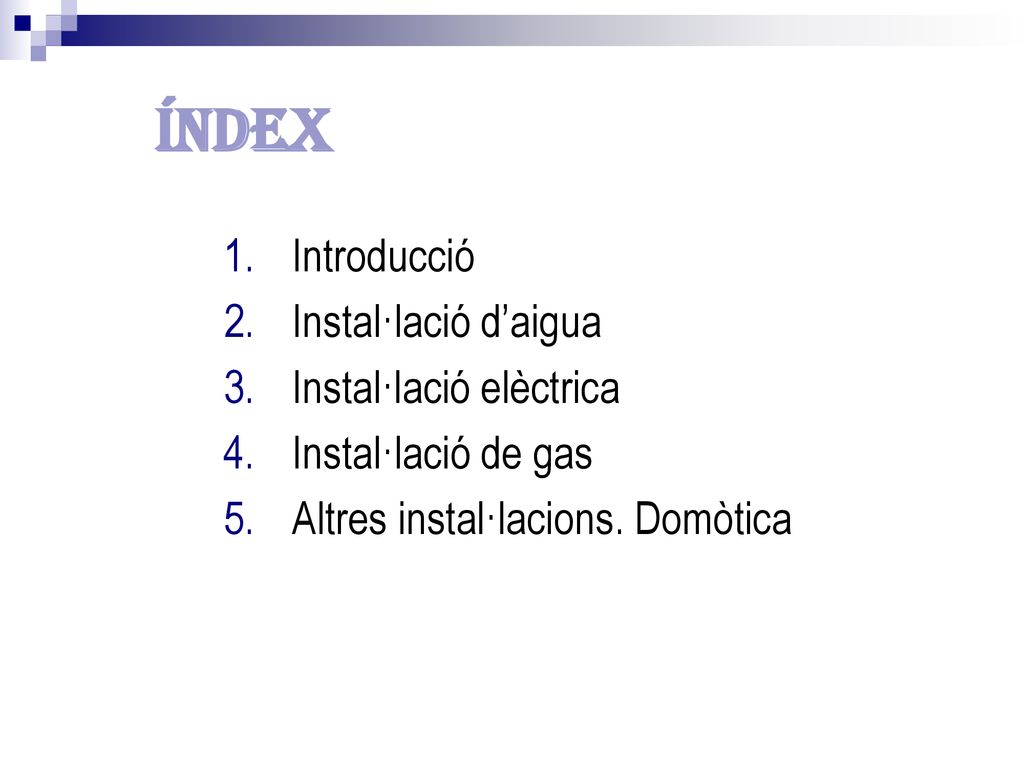

2 Índex Introducció Instal·lació d’aigua Instal·lació elèctrica
Instal·lació de gas Altres instal·lacions. Domòtica

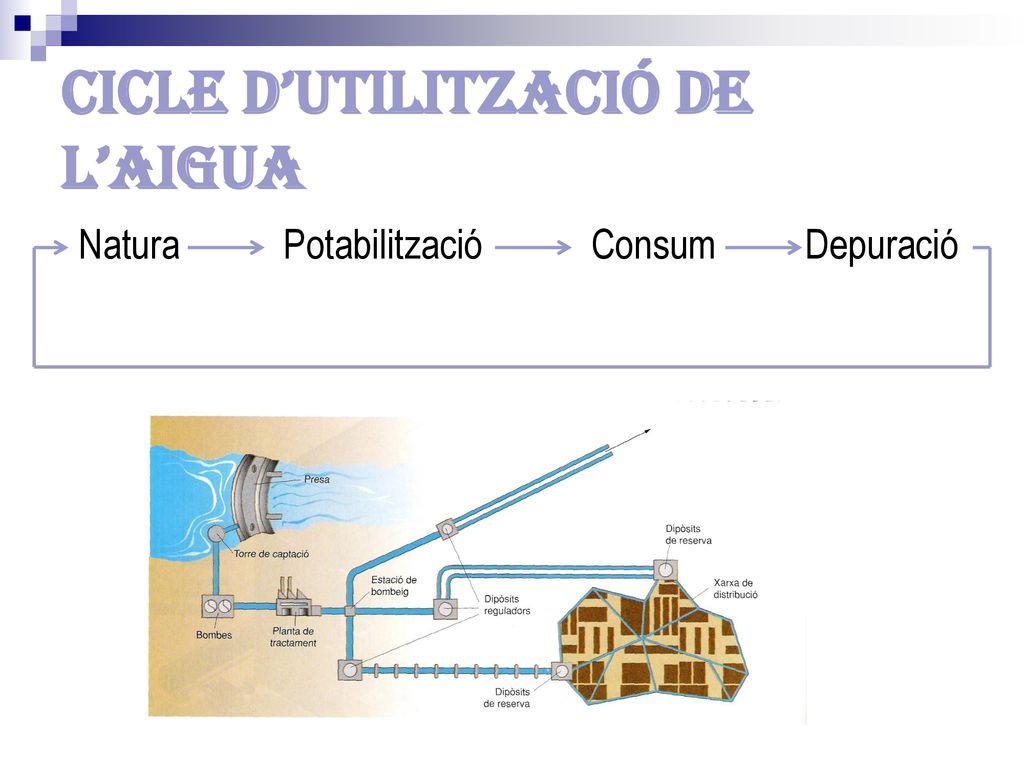

3 Cicle d’utilització de l’aigua
Natura Potabilització Consum Depuració

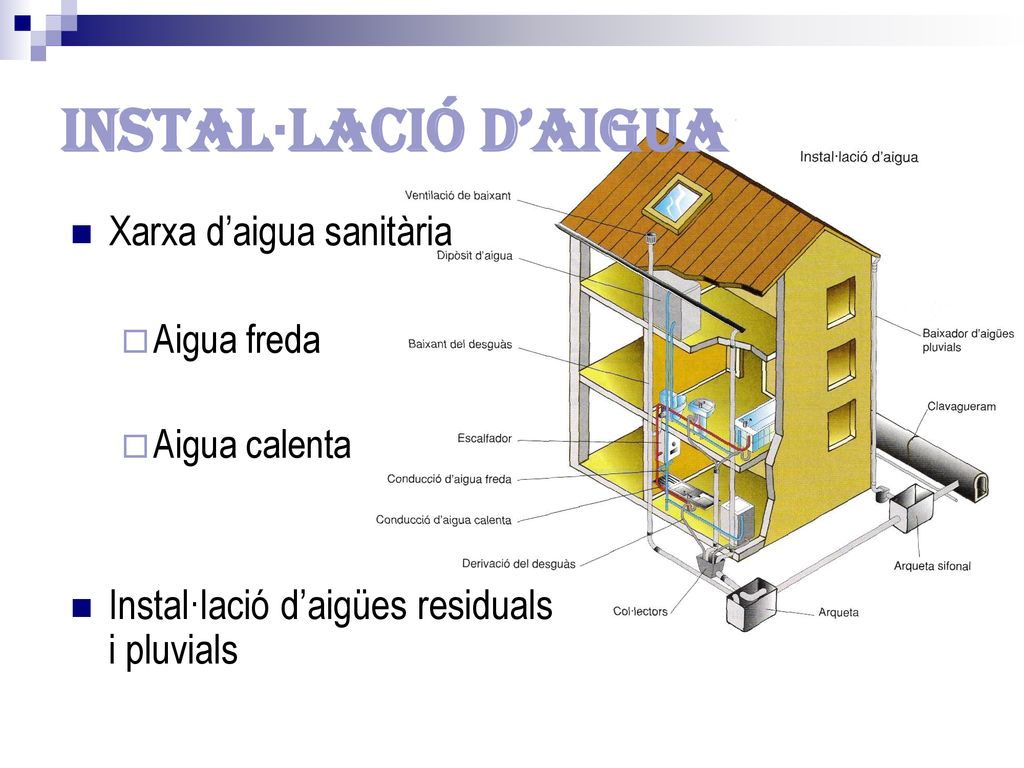

4 Instal·lació d’aigua Xarxa d’aigua sanitària
Aigua freda Aigua calenta Instal·lació d’aigües residuals i pluvials

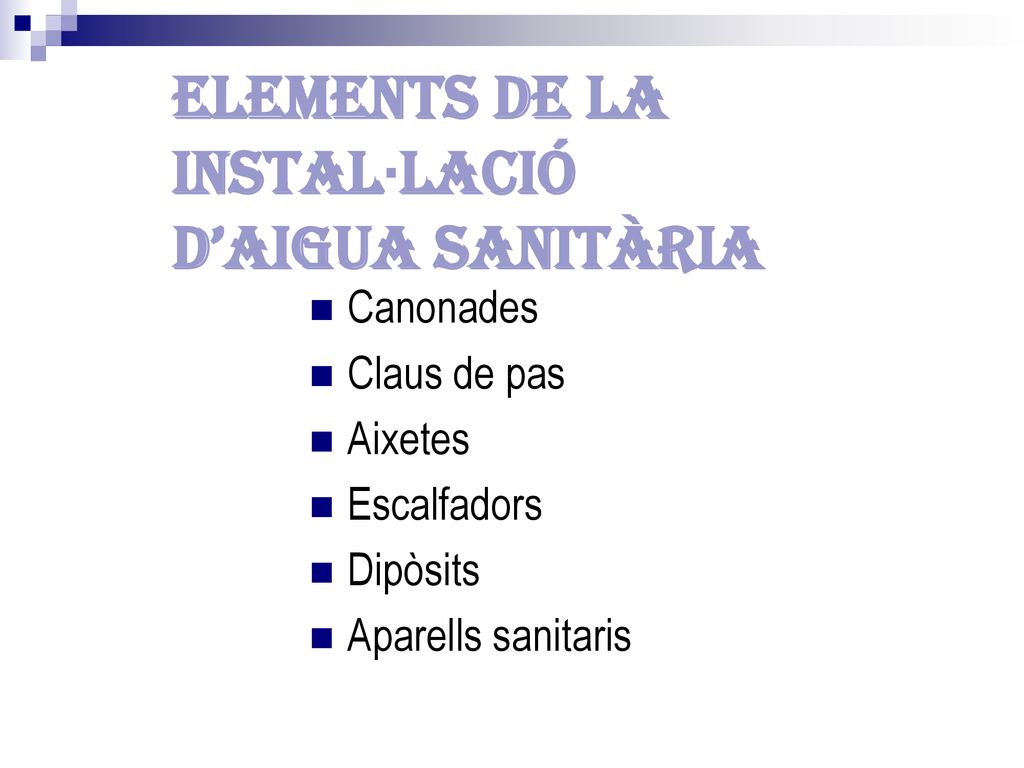

5 Elements de la instal·lació d’aigua sanitària
Canonades Claus de pas Aixetes Escalfadors Dipòsits Aparells sanitaris

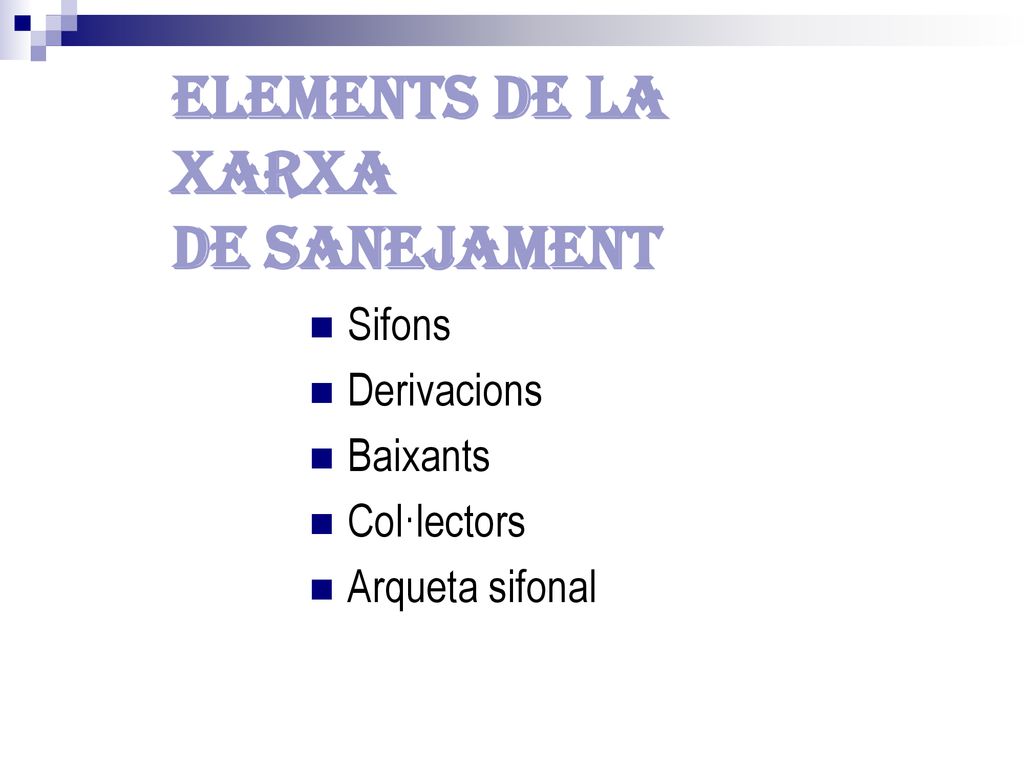

6 Elements de la xarxa de sanejament
Sifons Derivacions Baixants Col·lectors Arqueta sifonal

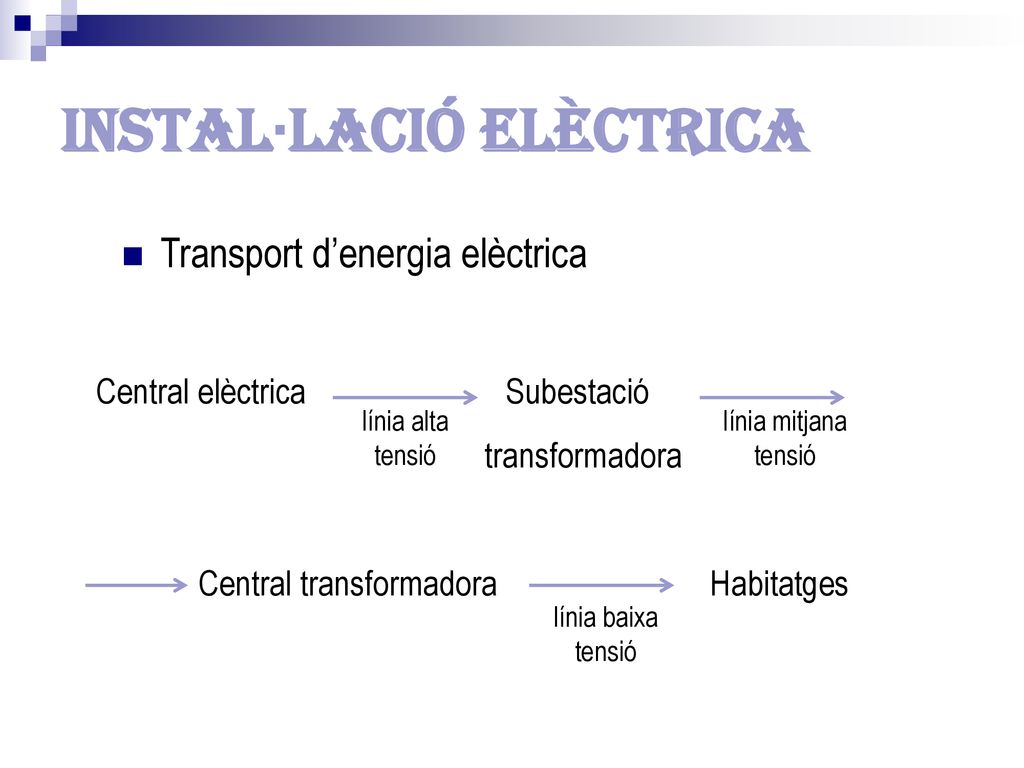

7 Instal·lació elèctrica
Transport d’energia elèctrica Central elèctrica Subestació transformadora Central transformadora Habitatges línia alta tensió línia mitjana tensió línia baixa tensió

8 Instal·lació d’enllaç
Escomesa o connexió general Caixa general de protecció Línia repartidora Centralització de comptadors Comptador elèctric Derivació individual

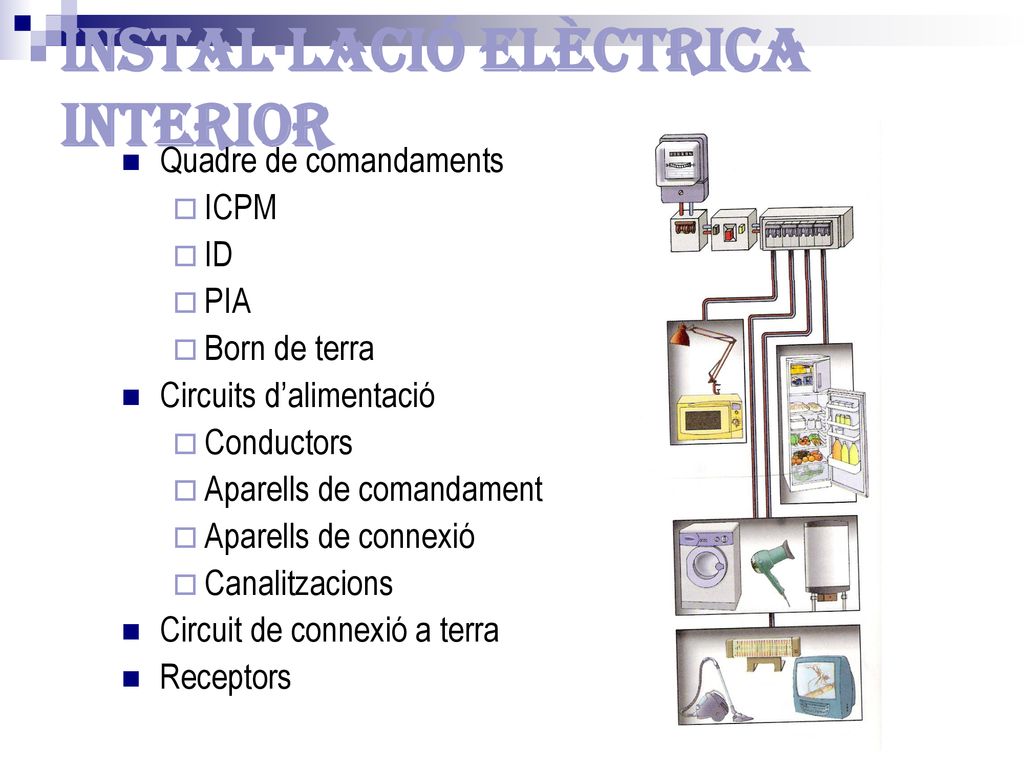

9 Instal·lació elèctrica interior
Quadre de comandaments ICPM ID PIA Born de terra Circuits d’alimentació Conductors Aparells de comandament Aparells de connexió Canalitzacions Circuit de connexió a terra Receptors

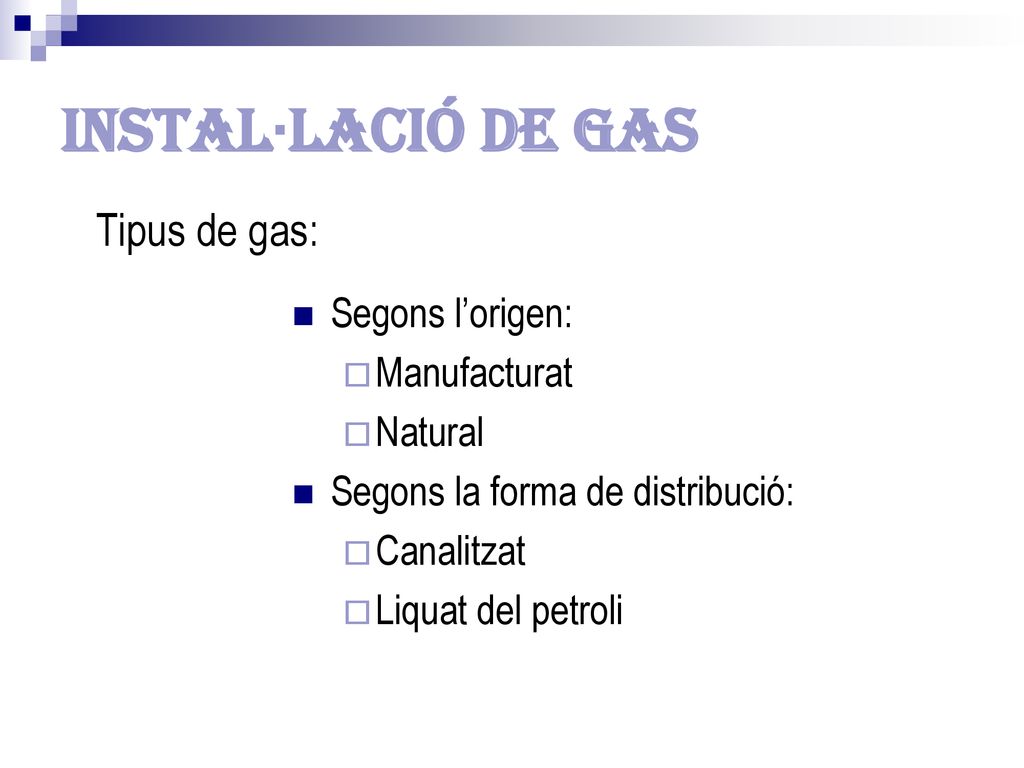

10 Instal·lació de gas Tipus de gas: Segons l’origen: Manufacturat
Natural Segons la forma de distribució: Canalitzat Liquat del petroli

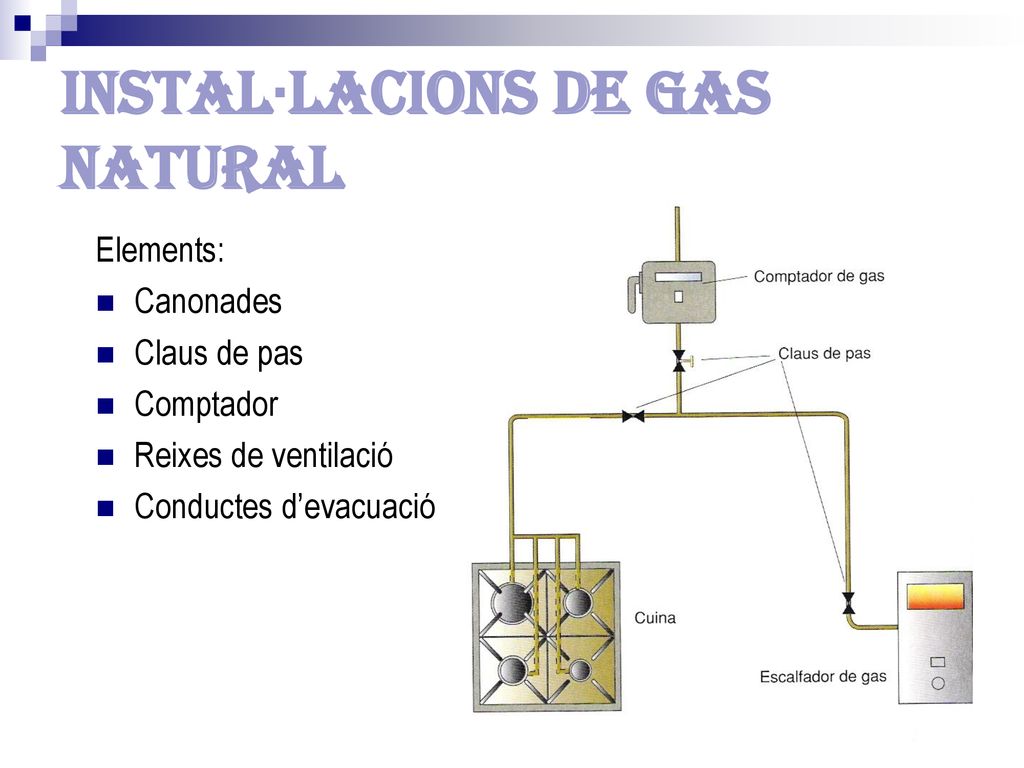

11 Instal·lacions de gas natural
Elements: Canonades Claus de pas Comptador Reixes de ventilació Conductes d’evacuació

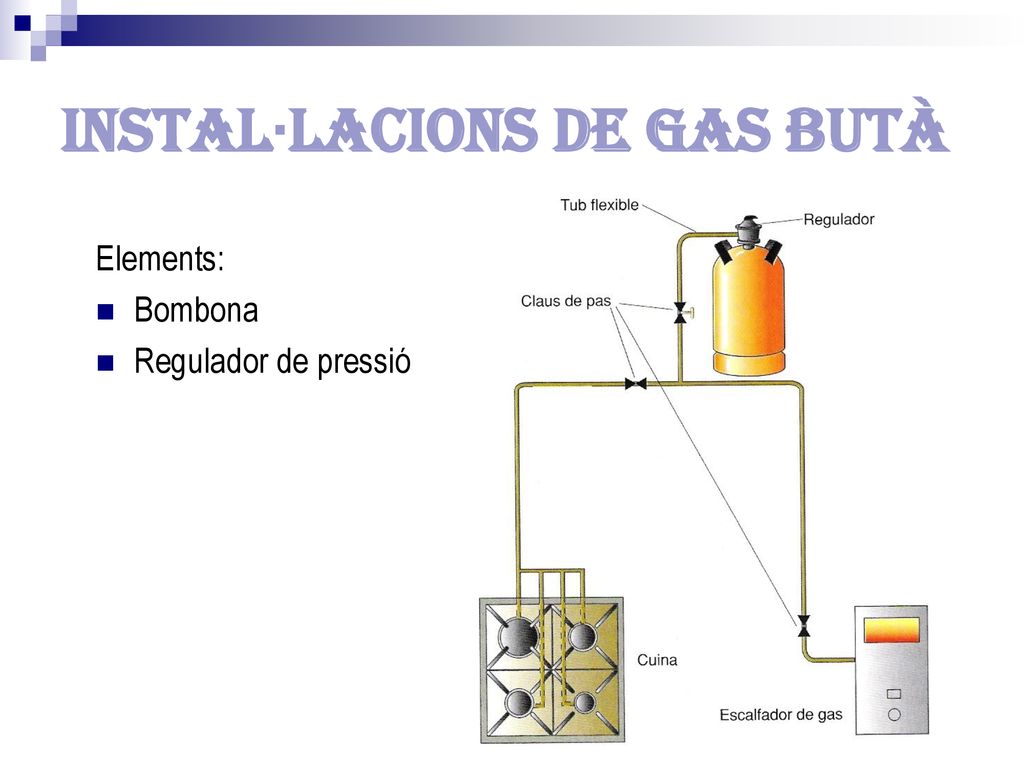

12 Instal·lacions de gas butà
Elements: Bombona Regulador de pressió

13 Altres instal·lacions
Instal·lació de calefacció Convecció natural: radiadors Convecció forçada: aire calent Radiació: sòl radiant Instal·lació de refrigeració Instal·lació de climatització
