ARQUITECTURA CARACTERÍSITICAS TIPOLOGÍAS La catedral

Presentación del tema: "ARQUITECTURA CARACTERÍSITICAS TIPOLOGÍAS La catedral"— Transcripción de la presentación:

1 ARQUITECTURA CARACTERÍSITICAS TIPOLOGÍAS La catedral
Materiales Elementos sustentantes Elementos sustentados El sistema constructivo gótico Elementos decorativos El espacio gótico El oficio de constructor TIPOLOGÍAS La catedral La arquitectura civil EVOLUCIÓN Origen Difusión Evolución ARQUITECTURA GÓTICA EN EUROPA La arquitectura gótica en Francia La arquitectura gótica en Inglaterra La arquitectura gótica en Italia La arquitectura gótica en Alemania La arquitectura gótica en los países Bajos ARQUITECTURA GÓTICA EN ESPAÑA El primer gótico El gótico clásico en Castilla El gótico mediterráneo en la Corona de Aragón El gótico final : gótico hispanoflamenco

2 Fachada de la catedral de Beauvais.
ARQUITECTURA Características Materiales. Piedra. Llevada al límite Fachada de la catedral de Beauvais.

3 Estructura de sillares de piedra en la Catedral de Chartres
ARQUITECTURA Características Materiales. Piedra. Estructura de sillares de piedra en la Catedral de Chartres Mármoles de colores en el revestimiento. Característicos del gótico italiano. Santa Maria dei Fiore. Florencia

4 Vidrieras en el rosetón de la Catedral de Troyes (dch)
ARQUITECTURA Características Elementos sustentantes. Muro. Sustituido por vidrieras Vidrieras en el claristorio y el triforio calado de la nave central de la Catedral de León (arriba) Vidrieras en el rosetón de la Catedral de Troyes (dch)

5 ARQUITECTURA Características Elementos sustentantes. Muro. Sustituido por vidrieras

6 Elementos sustentantes. Pilares
ARQUITECTURA Características Elementos sustentantes. Pilares TIPOS DE PILARES Y USO MÁS FRECUENTE SXII: primer gótico: pilar cilíndrico SXIII: gótico clásico. Pilar cruciforme SXIV-XV: Gótico mediterráneo: pilar poligonal SXIV-XV: gótico flamíngero. Pilar fusiforme Evolución del pilar cruciforme Pilar cruciforme. Catedral de Chartres. SXIIIs. SXII Pilar cilíndrico. Notre Dame de París. SXII Pilar fasciculado. Catedral de Colonia SXIV. Pilar poligonal. Catedral de Palma SXV

7 Elementos sustentantes. Pilares
ARQUITECTURA Características Elementos sustentantes. Pilares CAPITELES Y USO MÁS FRECUENTE SXII: derivación de capiteles clásicos sobre un pilar único SXIII-XIV: Empleo de capiteles de derivación clásica para cada uno de los baquetones (XIII). Unificación de todos los baquetones en un capitel único (XIV) SXIV-XV: Desaparición del uso de capiteles, a veces sólo un pequeña moldura

8 Contrafuertes y estribos de la Catedral de Chartres
ARQUITECTURA Características Elementos sustentantes. Contrafuertes Contrafuertes y estribos de la Catedral de Chartres

9 Elementos sustentantes. Arbotantes
ARQUITECTURA Características Elementos sustentantes. Arbotantes Catedral de Beauvais Catedral de Amiens Catedral de Chartres

10 Elementos sustentantes. Pináculos
ARQUITECTURA Características Elementos sustentantes. Pináculos Pináculos dela catedral de Milán Pináculos Catedral de Chartres

11 Elementos sustentados. Arcos. Tipos
ARQUITECTURA Características Elementos sustentados. Arcos. Tipos Arco Tudor Arco apuntado u ojival Arco alancetado Arcos rampantes Arco trilobulado Arco mixtilíneo

12 Tipos de bóvedas de crucería y evolución
ARQUITECTURA Características Elementos sustentados. Bóvedas. Tipos y evolución Bóveda de crucería cisterciense. Abadía de Fontanay. SXII. Aunque la arquitectura cisterciense es pionera en el uso de bóvedas de crucería, sus edificios siguen una lógica constructiva típicamente románica Tipos de bóvedas de crucería y evolución

13 Elementos sustentados. Bóvedas. Sexpartita
ARQUITECTURA Características Elementos sustentados. Bóvedas. Sexpartita Esquema de una bóveda sexpartita y representación en planta (arriba) Bóveda sexpartita de la Notre Dame de París (dch) En estas bóvedas cada tramo abovedado se corresponde con dos tramos de las naves laterales

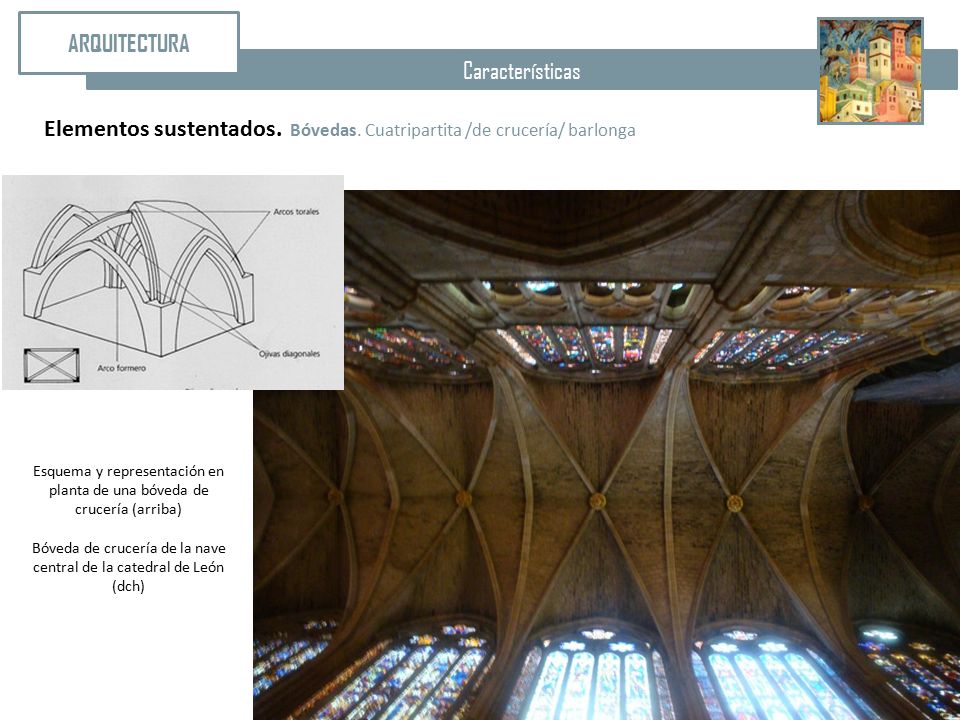

14 Elementos sustentados. Bóvedas. Cuatripartita /de crucería/ barlonga
ARQUITECTURA Características Elementos sustentados. Bóvedas. Cuatripartita /de crucería/ barlonga Esquema y representación en planta de una bóveda de crucería (arriba) Bóveda de crucería de la nave central de la catedral de León (dch)

15 Elementos sustentados. Bóvedas. terceletes
ARQUITECTURA Características Elementos sustentados. Bóvedas. terceletes Esquema de una bóveda de terceletes (arriba) Bóveda de terceletes del crucero de la Catedral de Amiens (dch)

16 Elementos sustentados. Bóvedas. Estrellada
ARQUITECTURA Características Elementos sustentados. Bóvedas. Estrellada Representación de una bóveda estrellada (arriba izd) Bóvedas estrelladas (arriba) Bóveda estrellada con plementería calada. Capilla del Condestable. Burgos (izd)

17 Elementos sustentados. Bóvedas. De abanico
ARQUITECTURA Características Elementos sustentados. Bóvedas. De abanico Las bóvedas de paraguas o de abanico. Características del gótico inglés Claustro de la Catedral de Gloucester (arriba) King´s College de Cambridge (dch)

18 Sección y elementos constructivos de una catedral gótica
ARQUITECTURA Características El sistema constructivo gótico. Sección Sección y elementos constructivos de una catedral gótica

19 Distribución del sistema de cargas
ARQUITECTURA Características El sistema constructivo gótico. Sección Distribución del sistema de cargas

20 Elementos decorativos. Tracerías. ventanales
ARQUITECTURA Características Elementos decorativos. Tracerías. ventanales Tracería sencilla. Chartres Tracería compleja con trilóbulos Tracería flamígera Tracería flamígera. Milán

21 Antepecho con tracería cuatrilobulada
ARQUITECTURA Características Elementos decorativos. Tracerías. Rosetones, antepechos, gabletes Antepecho con tracería cuatrilobulada Rosetón del crucero. Notre Dame París Gablete. Estrasburgo

22 Chapitel con plementería calada
ARQUITECTURA Características Elementos decorativos. Tracerías. Chapiteles (plementería calada) Chapitel con plementería calada Catedral de Ulm

23 Interior del chapitel de la Catedral de Ulm
ARQUITECTURA Características Elementos decorativos. Tracerías. Chapiteles (plementería calada) Interior del chapitel de la Catedral de Ulm

24 ARQUITECTURA Características Elementos decorativos. Elementos arquitectónicos. Arquerías vivas y ciegas. Baquetones

25 ARQUITECTURA Características Elementos decorativos. Elementos vegetales. Capiteles, molduras, arquivoltas…

26 Elementos decorativos. Elementos vegetales. Florones y frondas
ARQUITECTURA Características Elementos decorativos. Elementos vegetales. Florones y frondas Florón. (arriba) Frondas (dch) Decoración de los pináculos del cimborrio de la catedral de Burgos (izd)

27 ARQUITECTURA Características Elementos decorativos. Escultura. Gárgolas

28 ARQUITECTURA Características Elementos decorativos. Escultura. Gárgolas

29 ARQUITECTURA Características Elementos decorativos. Escultura.

30 ARQUITECTURA Características El espacio gótico EL ESPACIO GÓTICO
Según Bruno Zevi, el espacio gótico se caracteríza por la tensión de dos fuerzas divergentes, una longitudinal, que conduce desde los pies hacia la cabecera, y otra vertical, determinada por la gran elevación de las bóvedas y la desmesurada relación entre la anchura y la altura de las naves. Por otra parte, el espacio gótico está determinado por la luz y los efectos lumínicos de las vidrieras. Estos muros de cristal dotan al interior de una cierta oscuridad cromática, de una iluminación no natural, sino sobrenatural y simbólica.

31 El oficio de constructor
ARQUITECTURA Características El oficio de constructor El Creador como Gran Arquitecto Aparejos y herramientas de construcción El largo periodo de tiempo que exigía la construcción de las catedrales condujo al establecimiento de talleres permanentes a pie de obras (logias). Los diversos profesionales implicados (canteros, entalladores, molduristas, etc) se sindican en gremios en los que se desarrolla un saber especializado. Constructores góticos. Taller a pie de obra.

32 El oficio de constructor
ARQUITECTURA Características El oficio de constructor Cuaderno de Villar de Honnecourt. torre de la Catedral de Laón Peter Parler. Efigie en el interior de la catedral de San Vito de Praga Las nuevas circunstancias sociales y profesionales dan origen a una nueva consideración de los maestros constructores. Fruto del aumento de su prestigio es la aparición, en algunas ocasiones, de su efigie en el interior de las catedrales. Por otra parte, los cambios en la práctica profesional también dan lugar a los antecedentes de los tratados arquitectónicos. El mejor ejemplo de esto es el libro de modelos de Villard de Honnecourt, que recopila toda una serie de dibujos relativos

33 La catedral. Significación urbana
ARQUITECTURA Tipologías La catedral. Significación urbana La catedral está asociada al desarrollo de las ciudades, donde se convierte en el edificio principal, símbolo de su poder y pujanza económica y espacio de representación de sus autoridades (eclesiásticas, municipales, gremiales) Sus campanas marcan el ritmo de la vida de la ciudad, los diferentes momentos del día o las festividades. Las plazas abiertas en torno a ella se convierten en el principal espacio público, en ella se ubican los mercados y las ferias, y se celebran las festividades religiosas, y sus pórticos son el escenario, en muchas ocasiones, el espacio de reunión de las autoridades municipales o el de la representación de los autos teatrales vinculados a las festividades religiosas.

34 ARQUITECTURA Tipologías La catedral. Modelos Catedral “ad triangulum”
Catedral “ad cuadratum” o hallenkirche.

35 ARQUITECTURA Tipologías La catedral. Plantas
Planta de cruz latina. Caracterizada por la macrocefalia (gran desarrollo de la cabecera) y su doble girola Catedral de Chartres Planta de salón. El crucero no sobresale en planta. Este modelo deriva de la catedral de Bourges (SXIII). Catedral de Toledo Planta de salón con cabecera plana. Típica del gótico tardío español (SXV-XVI) Catedral deSevilla

36 ARQUITECTURA Tipologías La catedral. Alzados
Evolución de los alzados de las catedrales góticas francesas desde el primer gótico hasta el gótico clásico. Notre Dame de París (1), Chartres (2), Reims (3), Amiens (4)

37 ARQUITECTURA Tipologías La catedral. Fachadas
La fachada adquiere un papel fundamental en las catedrales góticas. Derivadas de los modelos del románico normando, están flanqueadas por torres y dividas en tres calles separadas por contrafuertes, adoptando una estructura en H. A su vez se componen por tres cuerpos verticales (pórtico, galería y rosetón) Por otra parte la fachada es un lugar privilegiado como soporte de elementos decorativos, tanto escultórica como de elementos arquitectónicos, magnificando el carácter representativo de estos edificios. La fachada principal es la occidental, situada a los pies. Además de esta se sitúan fachadas secundarias en los brazos del crucero.

38 Arquitectura civil. Lonjas y mercados
Tipologías Arquitectura civil. Lonjas y mercados Lonja de la seda de Valencia El auge de las ciudades tiene su correlato en el desarrollo de la arquitectura civil. Las lonjas son mercados. En un principio, espacios resguardados para el desarrollo de actividades comerciales y financieras, con el tiempo, edificios monumentales símbolos de la pujanza económica de la ciudad.

39 Arquitectura civil. Ayuntamientos
Tipologías Arquitectura civil. Ayuntamientos La importancia de los poderes municipales hace necesaria la creación de edificios que alberguen sus órganos de gobierno e instituciones y representen el poder político de la ciudad y su gobierno. Allí donde el desarrollo urbano fue mayor y los municipios gozaron de mayor autonomía (Italia y los Países Bajos) es donde encontramos los mejores ejemplos de este tipo de edificios. Signoria de Volterra (izd) Ayuntamiento de Brujas (dch)

40 Arquitectura civil. Palacios
Tipologías Arquitectura civil. Palacios Palacio de l Dux de Venecia Ca D´Oro. Venecia

41 Arquitectura civil. Castillos
Tipologías Arquitectura civil. Castillos Castillo de Bellver Castillo de Manzanares Castillo de Usse (Francia)

42 ARQUITECTURA Evolución Origen EXPERIECIAS ROMÁNICAS Y TARDORROMÁNICAS
LA VIDA URBANA LA ESTÉTICA DE LA LUZ

43 ARQUITECTURA Evolución Difusión

44 Evolución. Primer gótico (1140-1190)
ARQUITECTURA Evolución Evolución. Primer gótico ( ) Noyon (alternancia de pilares). Laón (cuatro pisos) Bóvedas sexpartitas Arcos ojivales poco esbeltos Alzados de hasta 4 pisos (tribuna y triforio) Pilares simples y en ocasiones alternos (cilíndricos y cruciformes) Tracerías simples Fachadas más sobrias con derivaciones románicas (arcos ligeramente apuntados)

45 Evolución. Primer gótico (1140-1190)
ARQUITECTURA Evolución Evolución. Primer gótico ( ) Chartres. Fachada SXII Laón Notre Dame de París

46 Evolución. Gótico Clásico (1190-1250)
ARQUITECTURA Evolución Evolución. Gótico Clásico ( ) Bóvedas barlongas Arcos ojivales y alancetados más esbeltos Alzados de 3 pisos (el triforio puede aparecer calado) Pilares cruciformes en naves y fasciculados en el crucero Tracerías cada vez más complejas Continua búsqueda de una mayor altura (La catedral de Beauvais es la más alta) Fachadas Catedral de Chartres Catedral de Reims

47 Evolución. Gótico Clásico
ARQUITECTURA Evolución Evolución. Gótico Clásico Catedral de Beauvais

48 Amiens. Derivada del modelo de Notre Dame
ARQUITECTURA Evolución Evolución. Gótico Clásico Reims. Derivada del modelo de Laón Amiens. Derivada del modelo de Notre Dame

49 Evolución. Gótico Radiante (1250-1350)
ARQUITECTURA Evolución Evolución. Gótico Radiante ( ) Segunda fase del gótico clásico Pérdida de interés por una altitud desmesurada Alzados de 2 pisos (desaparición del triforio ) Pilares cruciformes y fasciculados (haz de baquetones) Tracerías cada vez más complejas Máxima apertura de los muros. Protagonismo de los vitrales Troyes. Interior. (dos pisos) Sainte Chapel. Paradigma. Muros de cristal

50 Sainte Chapelle del Castillo de Vincennes
ARQUITECTURA Evolución Evolución. Gótico Flamígero ( ) Fase barroca del estilo Caracterizado por la profusión decorativa Diversidad de arcos (carpanel, conopial, mixtilíneo) Tracerías sinuosas de curvas y contra curvas Pilares fasciculados Desaparición de capiteles Bóvedas complejas Profusión de agujas, pináculos y flechas Diversidad estilística (no hay un centro difusor) Sainte Chapelle del Castillo de Vincennes San Vito. Praga. Bóvedas estrelladas Estrasburgo

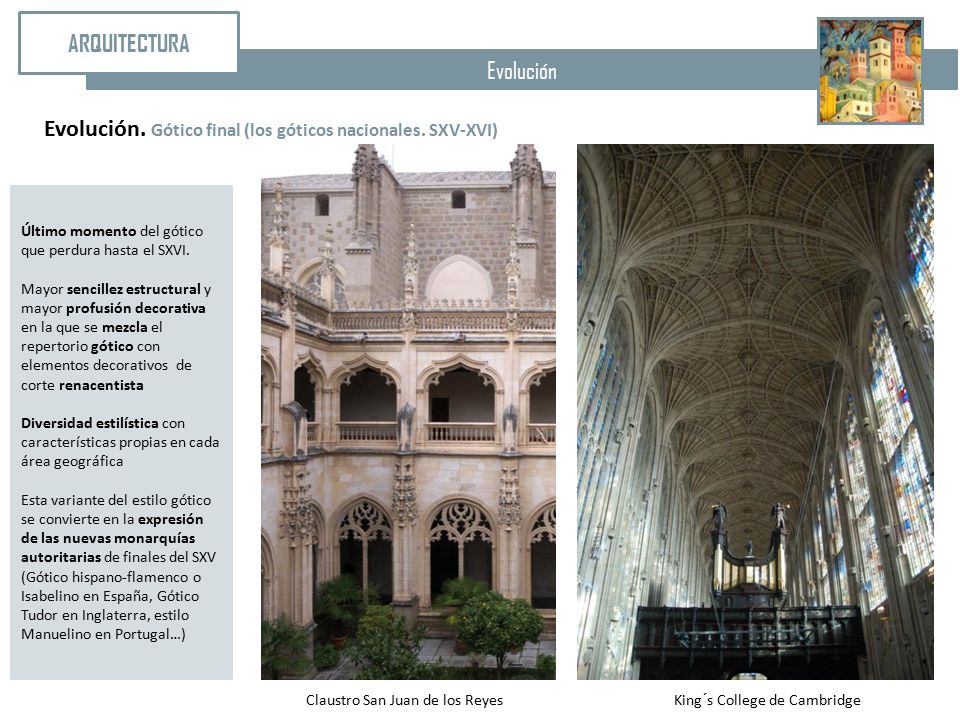

51 Evolución. Gótico final (los góticos nacionales. SXV-XVI)
ARQUITECTURA Evolución Evolución. Gótico final (los góticos nacionales. SXV-XVI) Último momento del gótico que perdura hasta el SXVI. Mayor sencillez estructural y mayor profusión decorativa en la que se mezcla el repertorio gótico con elementos decorativos de corte renacentista Diversidad estilística con características propias en cada área geográfica Esta variante del estilo gótico se convierte en la expresión de las nuevas monarquías autoritarias de finales del SXV (Gótico hispano-flamenco o Isabelino en España, Gótico Tudor en Inglaterra, estilo Manuelino en Portugal…) Claustro San Juan de los Reyes King´s College de Cambridge
