PRESENTACIÓN DEL KAYAK “Shaula” Rev. 2.05 Fecha: (para pasar de diapositiva use el click del ratón) Kayak "SHAULA"

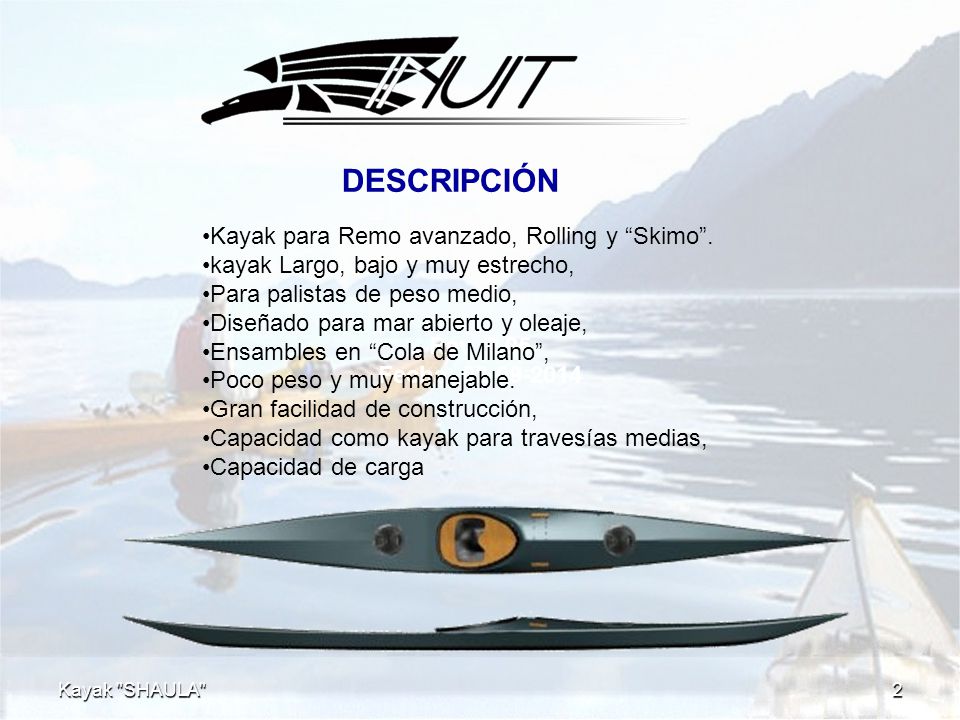

2 DESCRIPCIÓN Kayak para Remo avanzado, Rolling y “Skimo”.
kayak Largo, bajo y muy estrecho, Para palistas de peso medio, Diseñado para mar abierto y oleaje, Ensambles en “Cola de Milano”, Poco peso y muy manejable. Gran facilidad de construcción, Capacidad como kayak para travesías medias, Capacidad de carga Rev. 2.05 Fecha: Kayak "SHAULA"

3 CONSTRUCCIÓN Casco en forma de V. Cubierta de popa muy baja,
Puntal muy bajo Cámaras estancas a proa y popa. Mínima resistencia al viento. Escotillas circulares. Ensambles en “Cola de Milano” para corte manual o CNC. Mínimo número de planchas. Facilidad del sistema de montaje. Rev. 2.05 Fecha: Kayak "SHAULA"

4 QUÉ INCLUYE EL KIT DE PLANOS
PLANOS DE CONSTRUCCIÓN: Planos paso a paso, Planos de Escotillas, Planos de mamparos estancos, Planos de secciones temporales, Planos de “Formas” de construcción. Kayak "SHAULA"

5 QUÉ INCLUYE EL MANUAL DE CONSTRUCCIÓN
Descripción y Características del Kayak, Sistema y componentes de la Construcción, Estudio Hidrodinámico, Lista de Materiales, Lista de Proveedores recomendados, Estimaciones de costes, Estimaciones de tiempo de construcción, Recomendaciones de construcción paso a paso Kayak "SHAULA"

6 LOS USUARIOS DICEN DE EL…
… es una pieza de arte y una delicia para el palista …. … suscita colores imaginativos…. … la diversión es también su mejor aliciente…. … es muy estable en oleaje…. … representa una diversión construirlo y manejarlo … … se instala la orza sin dificultad…. Kayak "SHAULA"

7 CARACTERÍSTICAS TÉCNICAS
Diseñador: INUIT – Kayaks Nombre del Kayak: “SHAULA” Fecha de diseño: Noviembre 2014 Tipo: Kayak de mar Aplicación: Kayak de mar y Deportivo Eslora máxima: 5,44 metros. Eslora en la flotación: 4,48 metros Manga máxima: 0,5 metros. Manga en la flotación: metros. Rocker: 3 cms. a proa y 3 cms. a popa Desplazamiento de proyecto: Kilos Calado medio: 0,100 metros Dimensiones del Cockpit: 0,58 x 0,398 metros. Compartimientos estancos: 2 Peso aproximado: 16 kilos aprox. Aleta de Popa Retraible (Opcional) Grueso Madera contrachapada 3 mm. Kayak "SHAULA"

8 RESISTENCIA ESTRUCTURAL
La estructura del kayak ha sido diseñada para soportar los momentos flectores y esfuerzos cortantes que sufre este tipo de embarcaciones en aguas turbulentas. BUQUE : SHAULA BUQUE : SHAULA Kayak "SHAULA"

9 RESISTENCIA ESTRUCTURAL
HIDRODINÁMICA DEL KAYAK ”NORTHPOLE” El casco ha sido sometido a programas de CFD (“Computacional Fluid Dynamics”) para optimizar los patrones de resistencia al avance, con diferentes alturas de olas y firmas de presión inferior, así como para la búsqueda de la resistencia mínima del casco. Kayak "SHAULA"

10 FORMAS DE ENVIO DE PLANOS
EUROPA: Planos en formato de papel de 5 x 0,9 m. vía correo ordinario. AMERICA: Planos vía en formato PDF ó PLT CONSTRUCCIÓN: Planos para construcción en “Bisel” Planos para construcción en “Cola de Milano” Kayak "SHAULA"

11 GRACIAS INUIT - Kayaks Kayak "SHAULA"
