Remolcador RAMÓN CASAS

Presentación del tema: "Remolcador RAMÓN CASAS"— Transcripción de la presentación:

1 Remolcador RAMÓN CASAS
Marc Martín Burgés Profesor: Juan Antonio Moreno Martinez Diplomatura en máquinas navales. 2009

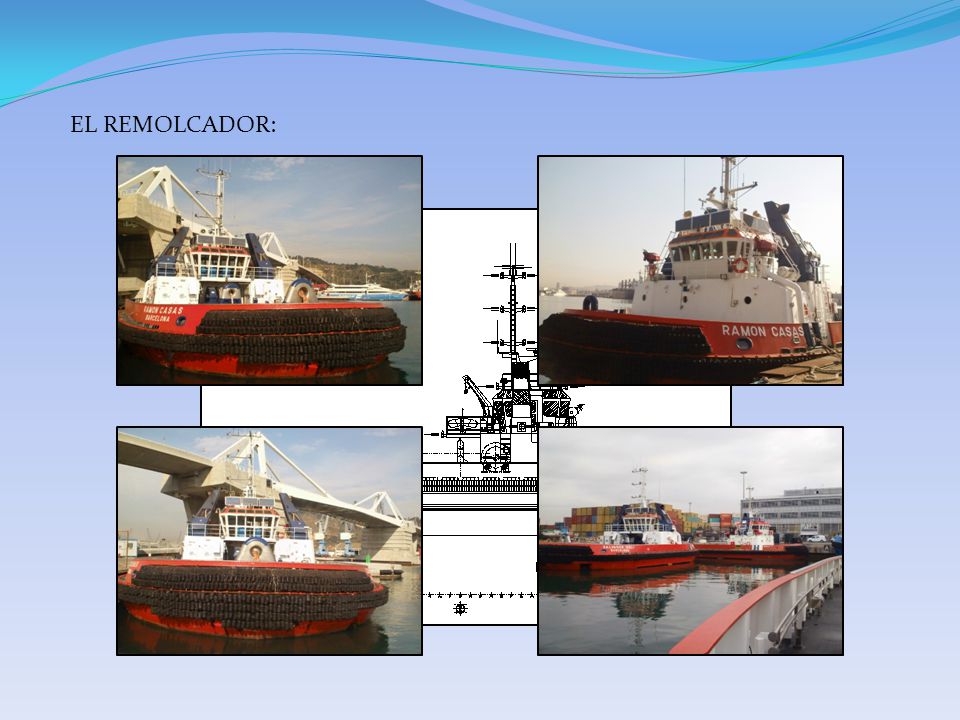

2 EL REMOLCADOR:

3 El Ramón Casas fue construido en 2005 en el astillero Zamakona , con las siguientes características:
Eslora: 27 metros. Manga: 15,25 metros. Calado medio: 3,30 metros. Tiro: 74, 73 metros. Velocidad: 12 nudos. Potencia: 2 x 2536, 4 bhp.

4 Además el remolcador fue diseñado con unas características que lo hacen único a la hora de desenvolupar su trabajo: Idénticas formas de proa y popa. Mayor manga. Menor puntal. Fondo plano. Doble casco. Disposición asimétrica de la sala de máquinas. Control remoto.

5 EL REMOLQUE: El elemento más importante para ésta la operación es la Maquinilla. Se maneja desde el puente y recibe la potencia del motor principal. Maquinilla Cabo del remolcador

6 EL REMOLQUE: Remolcando por proa: el remolcador se pondrá a la proa del buque. Desde el buque se tirará un cabo se anudará al cabo del remolcador.

7 EL REMOLQUE: Remolcando por proa

8 Cabo trabajando a la máxima tensión
EL REMOLQUE: Remolcando por popa: el remolcador se pondrá a la popa del buque. Desde el buque se tirará un cabo se anudará al cabo del remolcador. Cabo trabajando a la máxima tensión

9 EL REMOLQUE: Empuje: en las ocasiones en que sea necesario, el remolcador se encargará de empujar al buque hacia el muelle para que posteriormente sea amarrado. Remolcador empujando

10 Mandos de la maquinilla
EL PUENTE: El Ramón Casas está dotado con la última tecnología y su puente no es una excepción. Desde éste se puede gobernar el buque, encender motores, bombas, válvulas, sistemas contraincendios…. Mandos de gobierno Pantalla magelis Pantalla de parámetros de motores Mandos de la maquinilla Mandos sistema FI-FI Paros de emergencia Radar

11 SALA DE MÁQUINAS: La sala de máquinas esta constituida por los mismos elementos tanto a estribor como a babor, solo que con una distribución asimétrica. Motor principal Embrague (Twin Disc)

12 Eje de transmisión de movimiento
SALA DE MÁQUINAS: Eje de transmisión de movimiento Motor Auxiliar Propulsor

13 Cañón contraincendios
CUBIERTA PRINCIPAL Toma de combustible Cañón contraincendios Paneles solares Rácords Barcelona Balsa Salvavidas Rescatador
