1 V CONGRESO CITTES 2011 SALTA Ing. Héctor Ruiz, Ruben Ríos
LA TECNOLOGÍA AL SERVICIO DEL DIAGNÓSTICO DE INTERRUPTORES DE ALTA TENSIÓN Estimados colegas del servicio eléctrico y la seguridad, permítanme agradecerles por vuestra presencia en este congreso y en particulara en esta presentación. sé lo difícil que resulta hoy en día impulsar y participar en este tipo mde actividades, por lo que a los asistentes y a los organizadores, gracias por permitirnos compartir nuestra exepriencia en este distinguido evento. Estamos aquí Gustavo Hugo, especialista en el mantenimiento de equipos de potencia de nuestra compañía, Hector Ruiz, Jefe de estaciones de la Región Norte de Tranasner. El trabajo que hemos preparado para compartir con Ustedes relata una experiencia muy interesante aplicable a instalaciones desde 13,2 Kv hasta 500kV. Vamos a describirun insturmento de vanguardia para la verificación de ausencia de tensión, las ventajas y mejoras que puede aportar el mismo a nuestro servicio eléctrico y a la seguridad. V CONGRESO CITTES 2011 SALTA Ing. Héctor Ruiz, Ruben Ríos

2 Breve descripción de la función del interruptor y características.

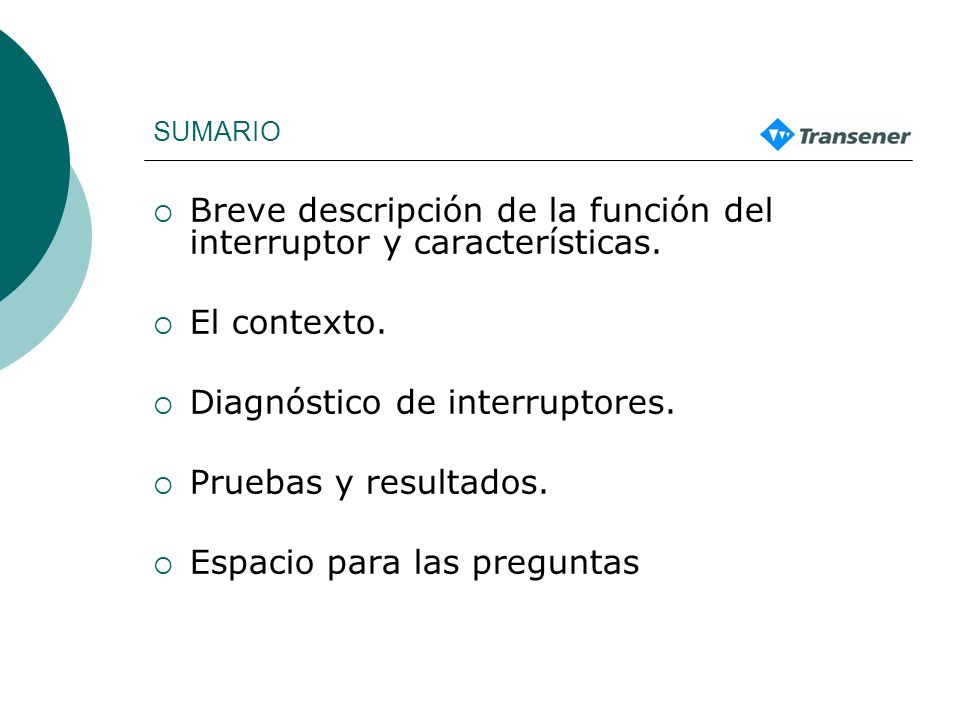

SUMARIO Breve descripción de la función del interruptor y características. El contexto. Diagnóstico de interruptores. Pruebas y resultados. Espacio para las preguntas

3 FUNCIÓN DEL INTERRUPTOR
Debe estar capacitado para: 1. Abrir circuitos en vacío. 2. Abrir circuitos con carga nominal 3. Abrir circuitos en condiciones de falla Eslabón fundamental en la transmisión de energía 4. Cerrar circuitos en vacío 5. Cerrar circuitos con carga 5. Cerrar circuitos en falla

4 CARACTERÍSTICAS MECÁNICAS DE LOS INTERRUPTORES.
Un interruptor es un dispositivo que mide entre 8 y 10 metros de altura, que pesa miles de kilos, accionado con una cadena cinemática complicada, y que debe operar con la precisión de un reloj suizo.

5 EL CONTEXTO Contrato de concesión

6 PRIMERA CONCLUSIÓN y UNA PREGUNTA
Necesitamos lograr máxima disponibilidad de nuestros interruptores, con una mínima tasa de falla. Cómo lo logramos?? Diagnóstico oportuno

7 DIAGNÓSTICO DE INTERRUTORES – EN EL PASADO
La experiencia muestra que los sistemas de diagnóstico usados hasta hace pocos años, no han sido capaces de anticiparse a las fallas. Se impone la necesidad de buscar una solución alternativa

8 DIAGNÓSTICO – NUEVAS TECNOLOGÍAS
Las nuevas tecnologías digitales e informáticas permiten medir: Tiempos de operación. Desplazamiento. corriente de bobina durante la maniobra. Amortiguación. Velocidad. Resistencia de contacto dinámica. El equipo permite la verificación en diferentes circunstancias laborales, tal como podemos ver en las figuras. El mismo equipo es apto para su uso en instalaciones desde 33 KV hasta 500 Kv. posee un selector de tensiones rotativo, el que permite al mismo tiempo reconocer si el equipo está activo, ya que al seleccionar una tensión, se activa un vip que acusa el estado listo para usar.

9 GRÁFICOS Tiempos Corriente de bobina Desplazamiento Resistencia dinámica

10 RESULTADOS Fase T no hay Amortiguación

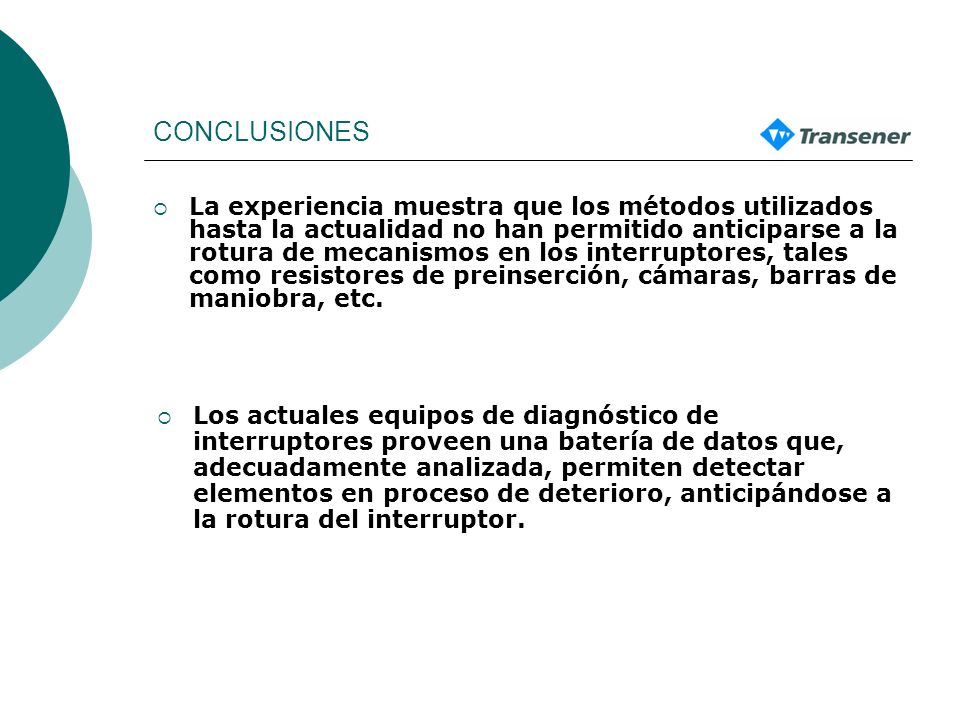

11 CONCLUSIONES La experiencia muestra que los métodos utilizados hasta la actualidad no han permitido anticiparse a la rotura de mecanismos en los interruptores, tales como resistores de preinserción, cámaras, barras de maniobra, etc. Los actuales equipos de diagnóstico de interruptores proveen una batería de datos que, adecuadamente analizada, permiten detectar elementos en proceso de deterioro, anticipándose a la rotura del interruptor.

12 FIN DE LA PRESENTACIÓN Muchas gracias!!!! Ing. Héctor Ruiz
