1 HERRAMIENTAS DE TALLER GUILLERMO CABEZAS LÓPEZ 4DICIEMBRE20084DICIEMBRE2008

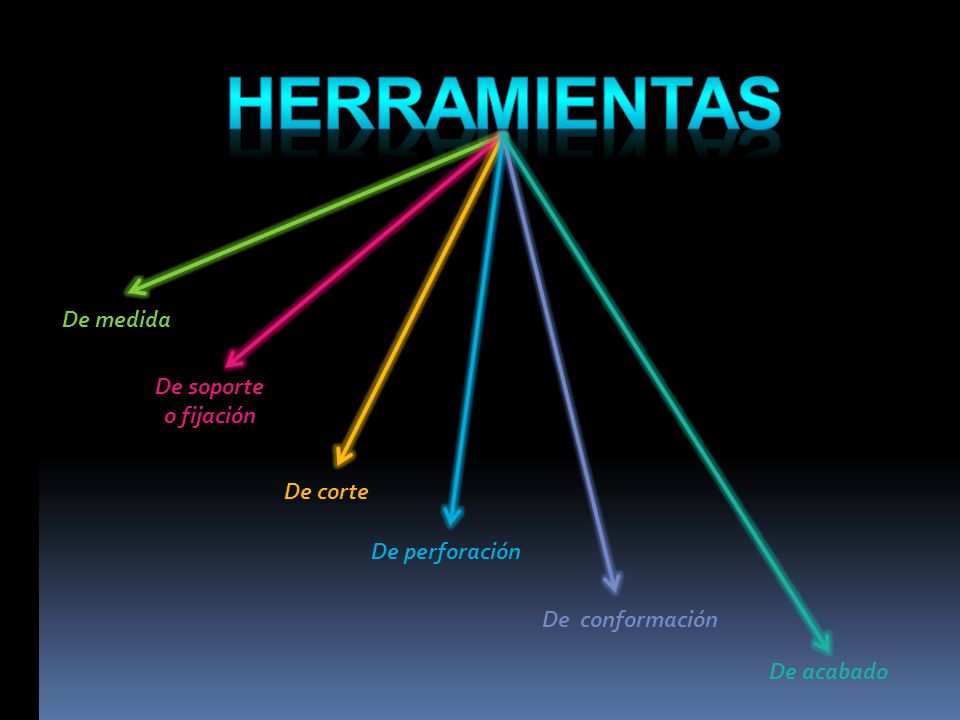

2 De medida De soporte o fijación De corte De perforación De conformación De acabado

3 REGLA GRADUADA Se utiliza para medir longitudes. Se fabrica de madera, plástico o metal. Metal Plástico De medida

4 METRO DE CARPINTERO Su característica principal es que se puede plegar. Se suele fabricar de madera. No es muy fiable. De medida

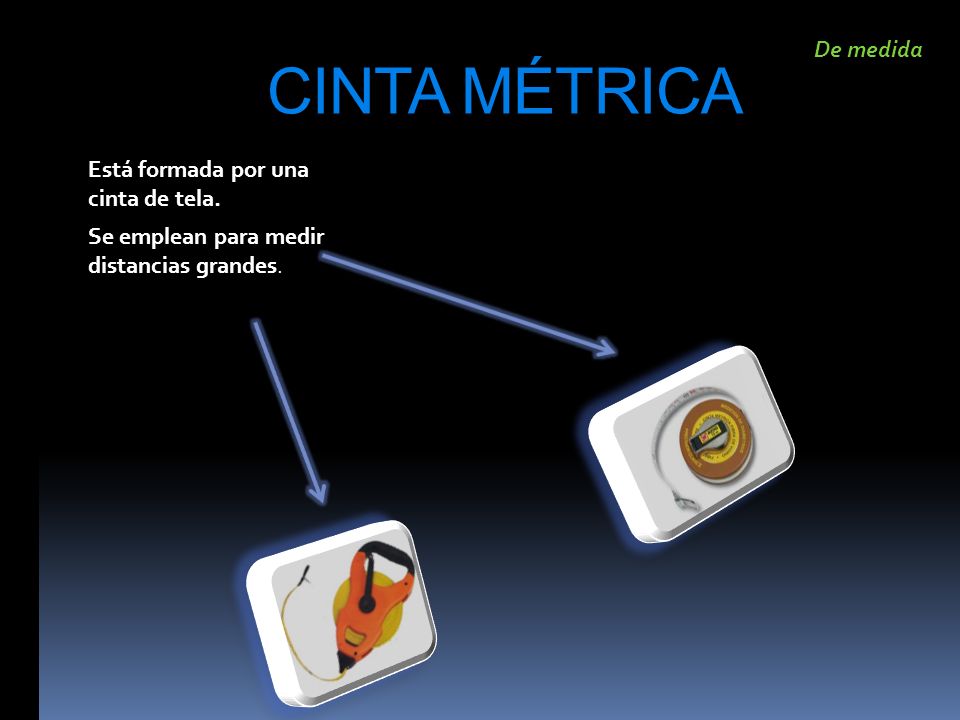

5 CINTA MÉTRICA Está formada por una cinta de tela. Se emplean para medir distancias grandes. De medida

6 METRO ENROLLABLE Su longitud oscila entre uno y tres metros y su precisión es de 1mm. Sirve para medir longitudes superiores y menores de 1m. De medida

7 CALIBRADOR O PIE DE REY Es un instrumento que se utiliza para medir con precisión pequeñas longitudes. El conjunto de divisiones del calibrador constituye el nonius. En la parte superior tienen unas orejetas con las que se pueden tomar medidas de secciones interiores de una pieza. Se pueden tomar: Las dimensiones exteriores de una pieza. Las dimensiones interiores. Las profundidades o alturas de espacios interiores. De medida

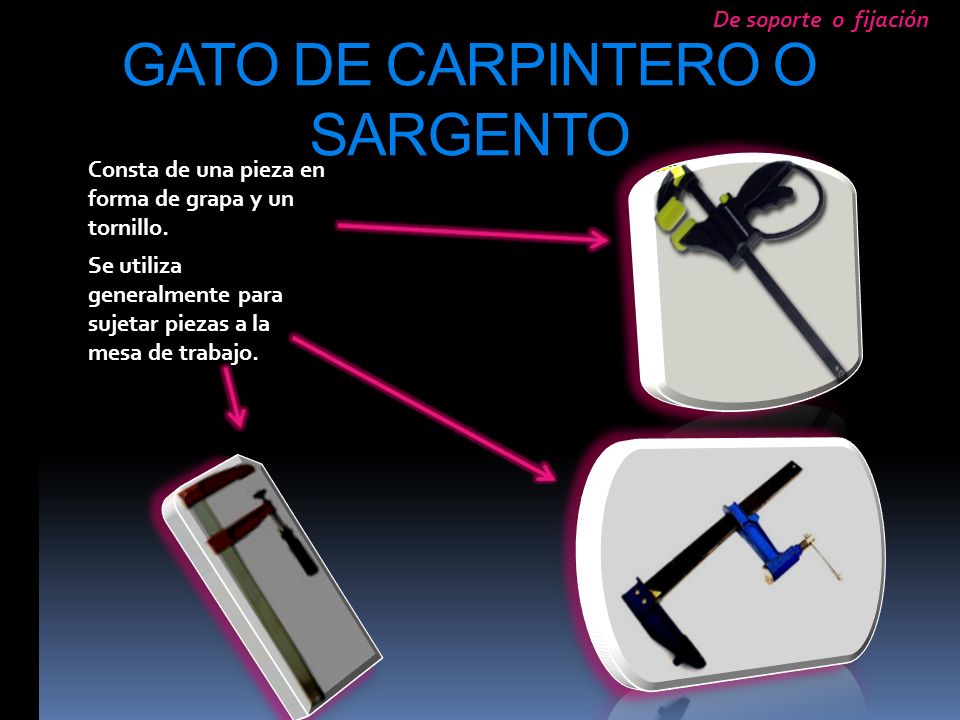

8 GATO DE CARPINTERO O SARGENTO Consta de una pieza en forma de grapa y un tornillo. Se utiliza generalmente para sujetar piezas a la mesa de trabajo. De soporte o fijación

9 TORNILLO DE BANCO Esta fijo en la mesa de trabajo y consta de una parte fija y otra móvil. Sirve para sujetar objetos.La pieza sobre la que hay que trabajar se fija entre las mordazas. De soporte o fijación

10 SERRUCHO Y SIERRA DE COSTILLA Se utiliza para cortes de poca precisión en madera y aglomerado. Deja cortes muy bastos. Permite realizar cortes rectos de precisión con un mejor acabado. SERRUCHO SIERRA DE COSTILLA De corte

11 SIERRA DE CALAR Se utiliza generalmente para cortar perfiles circulares de diámetro amplio. Se mueve verticalmente y con sentido alternativo, por un motor eléctrico ELÉCTRICAMANUAL De corte

12 SIERRAS DE BASTIDOR Consta de un soporte en el que se sujeta o tensa una hoja cortante. Se utiliza para cortar la madera delgada y contrachapado. Su forma permite hacer cortes curvos o internos en las piezas y variar la dirección con gran precisión. Permite hacer cortes en ángulo y a bisel con gran precisión. Caja de ingletar: Permite hacer cortes a 45º y 90º con bastante precisión. SIERRA DE MARQUETERÍA, DE PELO O SEGUETA SIERRA DE INGLETAR caja De corte

13 TALADROS Sirve para hacer orificios dando un movimiento de rotación a la broca. Es un taladro movido por un motor. Las brocas son de acero con filos cortantes que se incorporan al taladro para realizar los orificios en las piezas. MANUAL O BERIQUÍELÉCTRICO Brocas De perforación

14 MARTILLOS Y BOTADOR Existen muchas clases de martillos según sea el uso al que se destinen. Pieza metálica para embutir en la madera las cabezas de los clavos. Martillo de orejasMartillo de peña MARTILLOSBOTADOR De conformación

15 CEPILLO DE CARPINTERO,LIJA Y LIJADORA Sirve para conseguir una superficie plana. Se utiliza cuando hay que rebajar una pequeña superficie. Lija : Se emplea para conseguir que la madera tenga una superficie lisa y suave. Con la lija se trabaja manualmente. Lijadora : Con la lijadora se hace automáticamente. LijaLijadora CEPILLO DE CARPINTERO De acabado

16 ESCOFINA Y LIMA Está formado de una barra de y un mango. Se utiliza para rebajar o afinar la madera (escofina) o metal (lima) y para agrandar agujeros. Escofina Lima De acabado

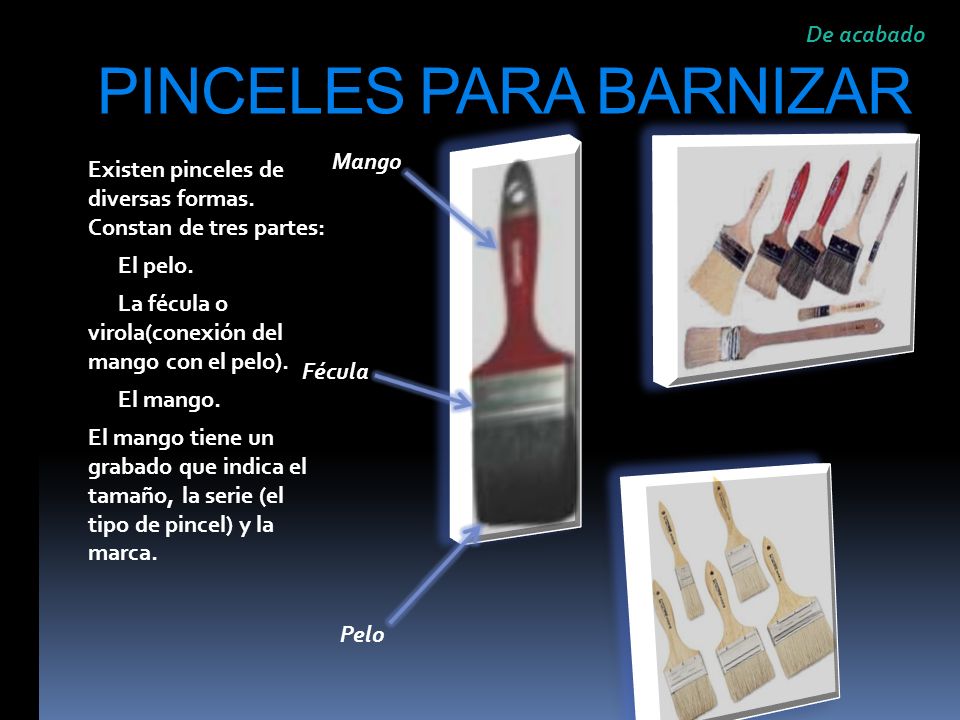

17 PINCELES PARA BARNIZAR Existen pinceles de diversas formas. Constan de tres partes: El pelo. La fécula o virola(conexión del mango con el pelo). El mango. El mango tiene un grabado que indica el tamaño, la serie (el tipo de pincel) y la marca. Pelo Fécula Mango De acabado
