1 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES APARAMENTA

2 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 1 (enunciado)  ESCENARIO: Iluminación del los pasillos de un hotel de forma económica.  DETALLES: Durante el día los pasillos permanecen iluminados con todas las luminarias; por la noche se encienden una de cada dos.  MÓDULOS: 2 C60N  PIA 2 CT  Contactor IH  Interruptor horario I  Interruptor en carga

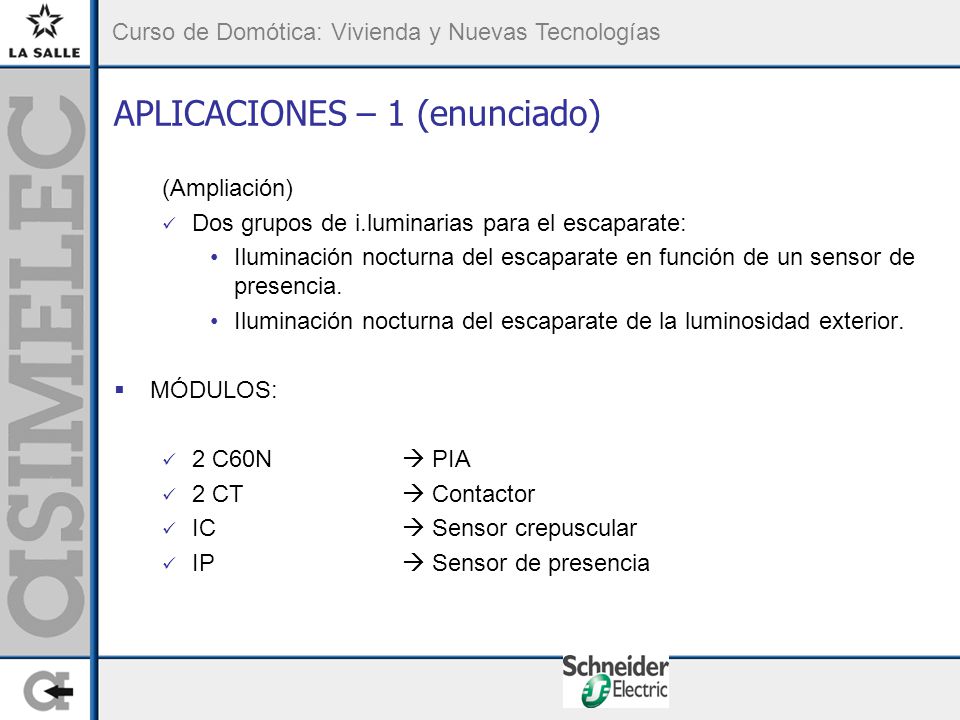

3 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 1 (enunciado) (Ampliación) Dos grupos de i.luminarias para el escaparate: Iluminación nocturna del escaparate en función de un sensor de presencia. Iluminación nocturna del escaparate de la luminosidad exterior.  MÓDULOS: 2 C60N  PIA 2 CT  Contactor IC  Sensor crepuscular IP  Sensor de presencia

4 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 1 (resolución) Luces siempre Luces día IHI L N EJEMPLO:

5 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 2 (enunciado)  ESCENARIO: Iluminación regulable de un bar.  DETALLES: Desde tres pulsadores distintos quiero regular la luz de todo el bar. Necesitamos conectar una extensión de potencia Vo1000 al televariador Tvo1000.  MÓDULOS: 1 C60N  PIA 1 Tvo1000  Regulador de luz 1 Vo1000  Extensión de potencia del Tvo1000 3 pulsadores

6 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 2 (resolución) Luces: incandescencia, halógenas, fluorescente L N EJEMPLO:

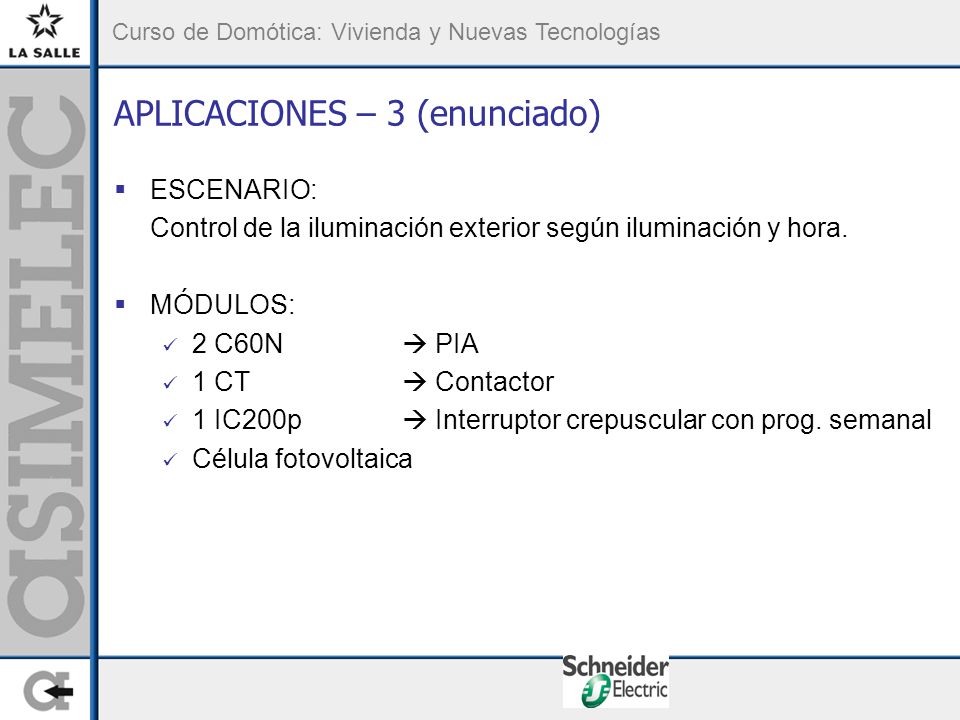

7 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 3 (enunciado)  ESCENARIO: Control de la iluminación exterior según iluminación y hora.  MÓDULOS: 2 C60N  PIA 1 CT  Contactor 1 IC200p  Interruptor crepuscular con prog. semanal Célula fotovoltaica

8 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 3 (resolución) Luces L N EJEMPLO:

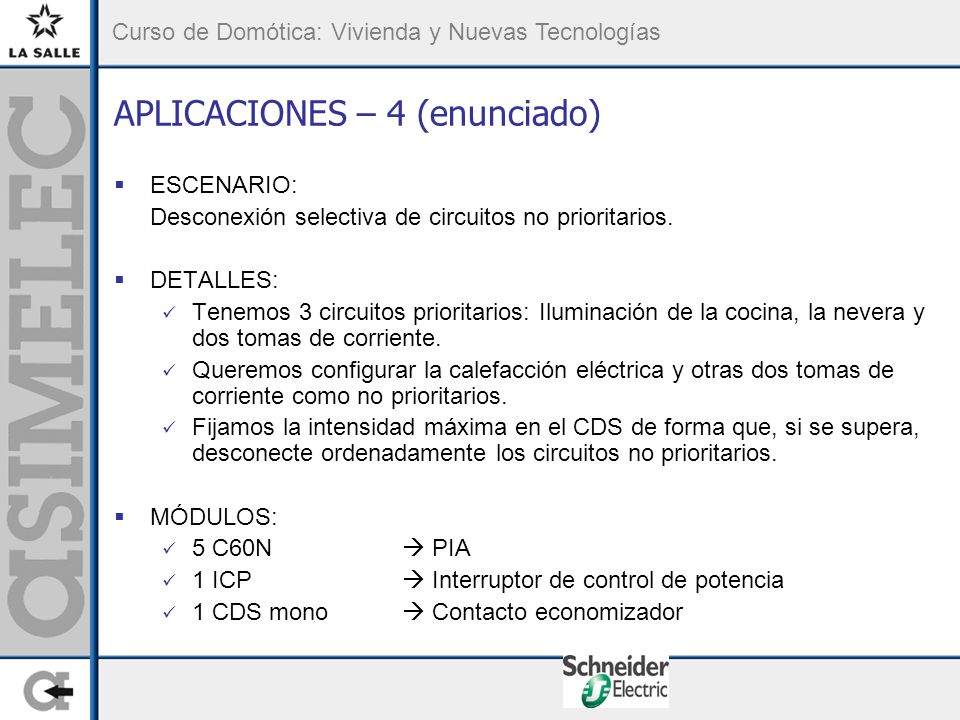

9 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 4 (enunciado)  ESCENARIO: Desconexión selectiva de circuitos no prioritarios.  DETALLES: Tenemos 3 circuitos prioritarios: Iluminación de la cocina, la nevera y dos tomas de corriente. Queremos configurar la calefacción eléctrica y otras dos tomas de corriente como no prioritarios. Fijamos la intensidad máxima en el CDS de forma que, si se supera, desconecte ordenadamente los circuitos no prioritarios.  MÓDULOS: 5 C60N  PIA 1 ICP  Interruptor de control de potencia 1 CDS mono  Contacto economizador

10 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 4 (resolución) L N Luces EnchufesNeveraCalefacciónEnchufes PriNo Pri 1 No Pri 2 EJEMPLO:

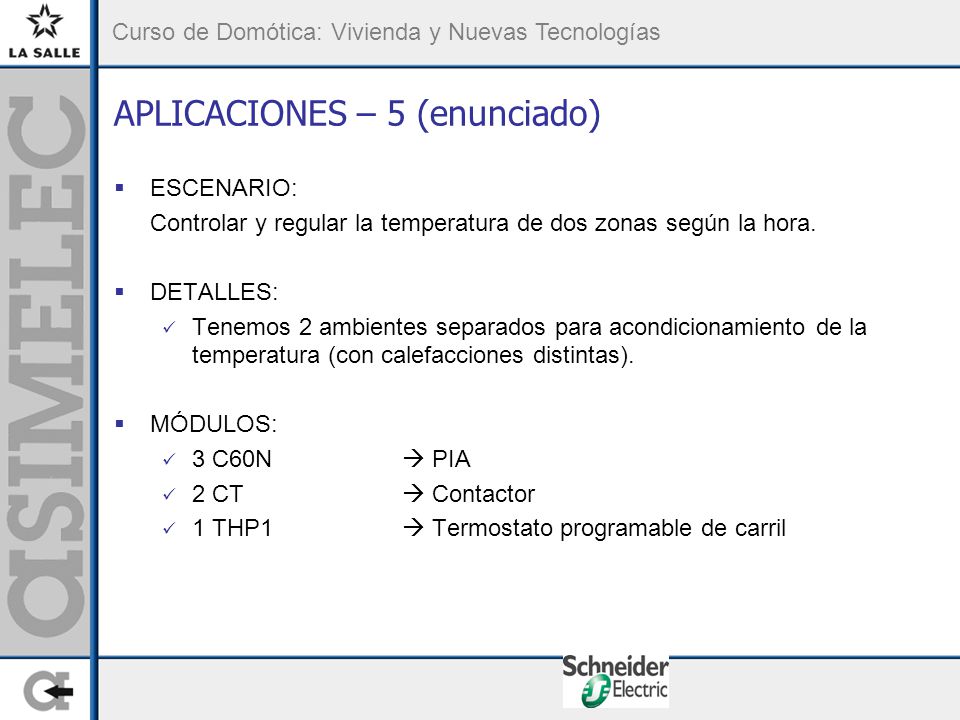

11 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 5 (enunciado)  ESCENARIO: Controlar y regular la temperatura de dos zonas según la hora.  DETALLES: Tenemos 2 ambientes separados para acondicionamiento de la temperatura (con calefacciones distintas).  MÓDULOS: 3 C60N  PIA 2 CT  Contactor 1 THP1  Termostato programable de carril

12 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 5 (resolución) L N Calefacción 1 EJEMPLO:

13 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 6 (enunciado)  ESCENARIO: Iluminación del los pasillos y las luces exteriores de un colegio. Control temporal de las alarmas sonoras.  DETALLES: Dos zonas de iluminación. Cada zona de iluminación depende de un horario específico. Las luces exteriores dependen, además, de la luminosidad exterior. Iluminación nocturna del escaparate en función de un sensor de presencia.  MÓDULOS: 5 C60N  PIA 3 CT  Contactor IKEOS  Interruptor temporal multifunción IC2000  Interruptor crepuscular Célula fotoeléctrica IC

14 Curso de Domótica: Vivienda y Nuevas Tecnologías APLICACIONES – 6 (resolución) Luces exteriores Luces pasillo Alarma sonora EJEMPLO:
