Presentación del tema: "SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN Ahorro Energético LOGO FABRICANTE Raúl Romero, Jefe Producto Sistemas de Gestión de la Energía."— Transcripción de la presentación:

1 SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN Ahorro Energético LOGO FABRICANTE Raúl Romero, Jefe Producto Sistemas de Gestión de la Energía

2 1- INTRODUCCIÓN A LAS NECESIDADES DE AHORRO ENERGÉTICO 2- PARTES CONSTITUYENTES DE LOS SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN SUMARIO: LOGO FABRICANTE 3- SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN

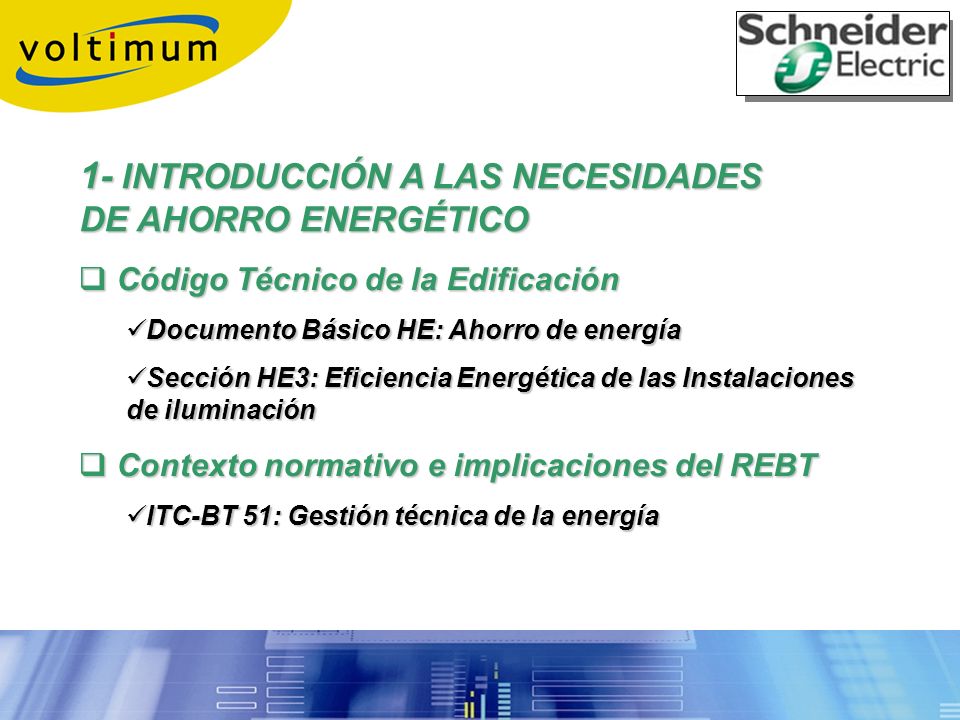

3 1- INTRODUCCIÓN A LAS NECESIDADES DE AHORRO ENERGÉTICO Código Técnico de la Edificación Código Técnico de la Edificación Documento Básico HE: Ahorro de energía Documento Básico HE: Ahorro de energía Sección HE3: Eficiencia Energética de las Instalaciones de iluminación Sección HE3: Eficiencia Energética de las Instalaciones de iluminación Contexto normativo e implicaciones del REBT Contexto normativo e implicaciones del REBT ITC-BT 51: Gestión técnica de la energía ITC-BT 51: Gestión técnica de la energía LOGO FABRICANTE

4 Código Técnico de la Edificación Documento Básico HE: Ahorro de energía Generalidades y exigencias básicas del CTE: –Uso racional de la energía –Reducción consumo energético –Parte del consumo a partir de fuentes de energía renovable –Los edificios incorporarán instalaciones térmicas apropiadas para proporcionar bienestar térmico a sus ocupantes (exigencias desarrolladas en el vigente Reglamento de Instalaciones Térmicas en los Edificios - RITE) –Control y regulación de la iluminación –Contribución solar mínima de agua caliente –Contribución fotovoltaica mínima de energía eléctrica

5 Aplicable a edificios de nueva construcción y aquéllos existentes con superficie útil de más de 1000m2 donde se rehabilite más del 25% de la superficie iluminada Se limita la energía lumínica dedicada Necesidad de al menos un sistema de encendido y apagado manual por zona (no aceptándose los instalados únicamente en los cuadros eléctricos) o bien un sistema de control automático Necesidad de sistemas de encendido y apagado automáticos (detectores de presencia o temporizadores) para zonas de uso esporádico Instalación de sistemas de aprovechamiento de luz natural para regular el nivel de iluminación Código Técnico de la Edificación Sección HE3: Eficiencia Energética de las Instalaciones de iluminación > Sistemas de encendidos/apagados manuales y automáticos: >> utilización elementos y equipos que integran los sistemas de gestión de la energía: conmutadores, contactores, detectores de movimiento y presencia, temporizadores, interruptores horarios programables,... > Aprovechamiento luz natural: >> empleo de equipos que automaticen sistemas de aprovechamiento de luz natural gestión automática de la iluminación, por ejemplo: mediante interruptores crepusculares, televariadores, control automático de la apertura y cierre de las persianas,...

6 ITC-BT 51 : ITC-BT 51 : Instalaciones de sistemas de automatización, gestión técnica de la energía y seguridad para viviendas y edificios. Sistemas de gestión técnica de la energía Sistemas de gestión técnica de la energía: Nodo: Cada una de las unidades del sistema capaces de recibir y procesar información. Actuador: Es el encargado de realizar el control de algún elemento del sistema (p.ej. Electroválvulas, motores,...) Dispositivo de entrada : Sensor, mando a distancia, teclado u otro dispositivo que envía información al nodo. Terminología: Contexto normativo e implicaciones del REBT

7 2- PARTES CONSTITUYENTES DE LOS SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN Composición del sistema Composición del sistema Dispositivos de entrada o Captadores Dispositivos de entrada o Captadores Nodos o controlados Nodos o controlados Pre-accionadores Pre-accionadores Accionadores Accionadores LOGO FABRICANTE

8 Composición de un sistema de gestión de la iluminación: Dispositivos de entrada o Captadores Nodos o Controladores Pre-accionadores Accionadores CDM IKEOS CT

9 Son aparatos electrónicos capaces de percibir una cualidad de su entorno ( movimientos en zonas de paso, luminosidad ambiental,...) y de transformarla en una señal eléctrica. Ejemplos de captadores más empleados en viviendas y terciario para la gestión de la iluminación: Detector de movimiento Detector de movimiento Detector de presencia Detector de presencia Sondas de luminosidad Sondas de luminosidad CAPTADORES Composición del sistema: CAPTADORES

10 CAPTADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CAPTADORES en aparamenta de baja tensión para viviendas y edificios. DETECTORES DE MOVIMIENTO Cierran el contacto si se cumple a la vez: la luminosidad ambiental es inferior a un umbral regulable detectan movimiento

11 CAPTADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CAPTADORES en aparamenta de baja tensión para viviendas y edificios. DETECTORES DE PRESENCIA Cierran el contacto si se cumple a la vez: la luminosidad ambiental es inferior a un umbral regulable detectan movimiento o presencia

12 CAPTADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CAPTADORES en aparamenta de baja tensión para viviendas y edificios. SONDAS DE LUMINOSIDAD Células fotoeléctricas Resistencias variables en función: de la luminosidad ambiental

13 NODOS o CONTROLADORES Composición del sistema: NODOS o CONTROLADORES Cada una de las unidades del sistema capaces de recibir y procesar la información captada por un dispositivo de entrada y reaccionar a ella en un sentido controlable por el usuario o instalador. Tipos de Controladores: Controladores específicos: Controladores específicos: Disponen de un programa predeterminado para unas funciones específicas. No válido para otras funciones no preprogramadas. Autómatas programables: Autómatas programables: Disponen de gran capacidad de programación, sin aplicaciones preprogramadas definidas. Programación a medida de la instalación. Módulos lógicos parametrizables: Módulos lógicos parametrizables: Disponen de funciones preprogramadas parametrizables a elegir en función de la instalación

14 CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. MINUTEROS MINMINe MINsMINp mando por orden impulsional cierre y posterior abertura del circuito de potencia durante un tiempo determinado

15 CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. RELÉS TEMPORIZADOS RTLRTBRTA RTMFRTH RTC temporización al cierre temporización a la apertura relé de intermitencias temporizador activado por orden impulsional temporizador activado por orden mantenida relé multifunción

16 CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. INTERRUPTORES HORARIOS Programación: cada hora diaria semanal Programación: semanal impulsional anualANALÓGICOSDIGITALES

17 CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CONTROLADORES en aparamenta de baja tensión para viviendas y edificios.

18

19 INTERRUPTOR DE TIEMPO MULTIFUNCIÓN IKEOS programación horaria semanal programación horaria impulsional programación impulsional temporización al cierre temporización a la apertura intermitencias minutero contador horario / contador de impulsos 6 entradas 4 canales de salida

20 CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. Composición del sistema: CONTROLADORES en aparamenta de baja tensión para viviendas y edificios. INTERRUPTORES CREPUSCULARES Cuando la luminosidad ambiental < umbral regulado ( cuando oscurece ) cierre del contacto y encendido de la iluminación IC 200 IC 2000 IC 2000P Umbral reg. 1 2 a 200 lux 2 a 35 lux Umbral reg a 2000 lux Programación --Semanal digital

21 PRE-ACCIONADORES Composición del sistema: PRE-ACCIONADORES Son aparatos encargados de ejecutar las maniobras de apertura y cierre de circuitos de potencia. Son la frontera entre el circuito de mando y el de potencia. Ejemplos de pre-accionadores más empleados en viviendas y terciario: Contactores Contactores Relés Relés Telerruptores Telerruptores Interruptores automáticos telemandados,... Interruptores automáticos telemandados,...

22 PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios Composición del sistema: PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios CONTACTORES L N receptor A1A2 LN Circuito de potencia Circuito de mando o control Orden mantenida

23 PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios Composición del sistema: PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios CONTACTORES circuito de mando circuito de potencia A1 A2

24 PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios Composición del sistema: PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios CONTACTORES para aplicaciones específicas Tecnología híbrida CT+

25 PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios Composición del sistema: PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios TELERRUPTORES L N receptor A1A2A2 LN Circuito de potencia Circuito de mando o control Orden impulsional

26 PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios Composición del sistema: PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificiosTELERRUPTORES circuito de mando circuito de potencia A1 A2

27 PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios Composición del sistema: PRE-ACCIONADORES en aparamenta de baja tensión para viviendas y edificios REFLEX XC40 interruptor automático con mando a distancia por órdenes mantenidas por órdenes impulsionales NO se puede rearmar a distancia en caso de disparo

28 ACCIONADORES Composición del sistema: ACCIONADORES TELEVARIADORES Variación de intensidad luminosa desde uno o varios puntos de 50 a 1000VA por órdenes impulsionales extensión de potencia enlace óptico ahorro energético en regulación 1- Elección del TV en función del tipo de lámpara a regular

29 3- SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN Funciones básicas de gestión de la iluminación Funciones básicas de gestión de la iluminación Función temporal Función temporal Función condicional Función condicional Aplicaciones para la gestión de la iluminación Aplicaciones para la gestión de la iluminación LOGO FABRICANTE

30 FUNCIÓN TEMPORAL Funciones básicas de gestión: FUNCIÓN TEMPORAL Gran parte de las funciones a realizar en un sistema de gestión necesitarán de un controlador capaz de poder gestionar el tiempo de distintas maneras: Programación horaria diaria Programación horaria diaria Programación horaria semanal Programación horaria semanal Programación horaria anual Programación horaria anual Controlador: Interruptores horarios SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN

31 FUNCIÓN TEMPORAL Funciones básicas de gestión: FUNCIÓN TEMPORAL Gran parte de las funciones a realizar en un sistema de gestión necesitarán de un controlador capaz de poder gestionar el tiempo de distintas maneras: Retardo al cierre Retardo al cierre Temporización Temporización Retardo a la apertura Retardo a la apertura Temporización puesta en tensión Temporización puesta en tensión Intermitencias Intermitencias Controlador: Reles temporizados t t t1 t2 t t U U carga U orden U carga U orden U carga U U carga U U carga SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN

32 FUNCIÓN TEMPORAL Funciones básicas de gestión: FUNCIÓN TEMPORAL Gran parte de las funciones a realizar en un sistema de gestión necesitarán de un controlador capaz de poder gestionar el tiempo de distintas maneras: TODAS LAS FUNCIONES DE TIEMPO TODAS LAS FUNCIONES DE TIEMPO Controlador centralizador: IKEOS Entradas que permiten combinar función temporal y función condicional SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN

33 FUNCIÓN CONDICIONAL Funciones básicas de gestión: FUNCIÓN CONDICIONAL Gran parte de las funciones a realizar en un sistema de gestión de la iluminación necesitarán de un controlador de interpretar estados y condiciones externas transmitidas por parte de los captadores. Actuación de contactos en función de: Nivel lumínico de un ambiente Nivel lumínico de un ambiente Detección de movimiento Detección de movimiento Detección de presencia,... Detección de presencia,... SISTEMAS DE GESTIÓN DE LA ILUMINACIÓN

34 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Funciones a realizar en instalación Control de la iluminación interior / exterior Control de la iluminación interior / exterior Funcionamiento según función temporal Funcionamiento según función temporal Activación y apagado automático Activación y apagado automático Activación manual y apagado automático Activación manual y apagado automático Condicionamiento de la iluminación exterior a alguna circunstancia Condicionamiento de la iluminación exterior a alguna circunstancia Control y/o activación, desactivación a distancia (teléfono, IR,...) Control y/o activación, desactivación a distancia (teléfono, IR,...) Regulación de la iluminación interior / exterior Regulación de la iluminación interior / exterior

35 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Control y centralización de la iluminación de un edificio mediante telerruptores Utilización de telerruptores y pulsadores para encender y apagar circuitos desde varios puntos mediante órdenes impulsionales. Centralización de varios telerruptores mediante auxiliares o telerruptores con función de centralización integrada.

36 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Control de la iluminación en función del nivel de luminosidad ambiental luminosidad < umbral regulado encendido de la iluminación circuito de control circuito de potencia

37 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Control de la iluminación en función del nivel de luminosidad ambiental y periodo programado luminosidad < umbral regulado Tres ajustes de luminosidad: lux lux lux durante un periodo programado encendido de la iluminación circuito de control circuito de potencia

38 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Control de la iluminación en función de la detección de movimiento y del nivel de luminosidad luminosidad < umbral regulado Y detección de personas encendido de la iluminación circuito de control circuito de potencia

39 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Regulación de la iluminación en un local control mediante pulsadores: impulso corto ( < 300 ms ) orden de encendido o apagado impulso largo ( > 390 ms ) variación de la luminosidad

40 GESTIÓN DE LA ILUMINACIÓN: GESTIÓN DE LA ILUMINACIÓN: Iluminación en una tienda nodo de control: IKEOS iluminación escaparate programación diaria semanal función condicional con detector de movimiento iluminación rótulo programación diaria semanal iluminación del almacén minutero circuitos de control

41 Gracias por su atención LOGO FABRICANTE
