PRACTICA: INTERRUPTOR CREPUSCULAR ¿Cómo conseguir que se enciendan las luces por la noche de forma automática? Gracias al sensor de luz LDR.

Presentaciones similares


Presentación del tema: "PRACTICA: INTERRUPTOR CREPUSCULAR ¿Cómo conseguir que se enciendan las luces por la noche de forma automática? Gracias al sensor de luz LDR."— Transcripción de la presentación:

1 PRACTICA: INTERRUPTOR CREPUSCULAR ¿Cómo conseguir que se enciendan las luces por la noche de forma automática? Gracias al sensor de luz LDR.

2 Podeís ver una LDR (Resistencia dependiente de la luz). Su símbolo es el siguiente:

3 Las hay de muchos tipos y tamaños

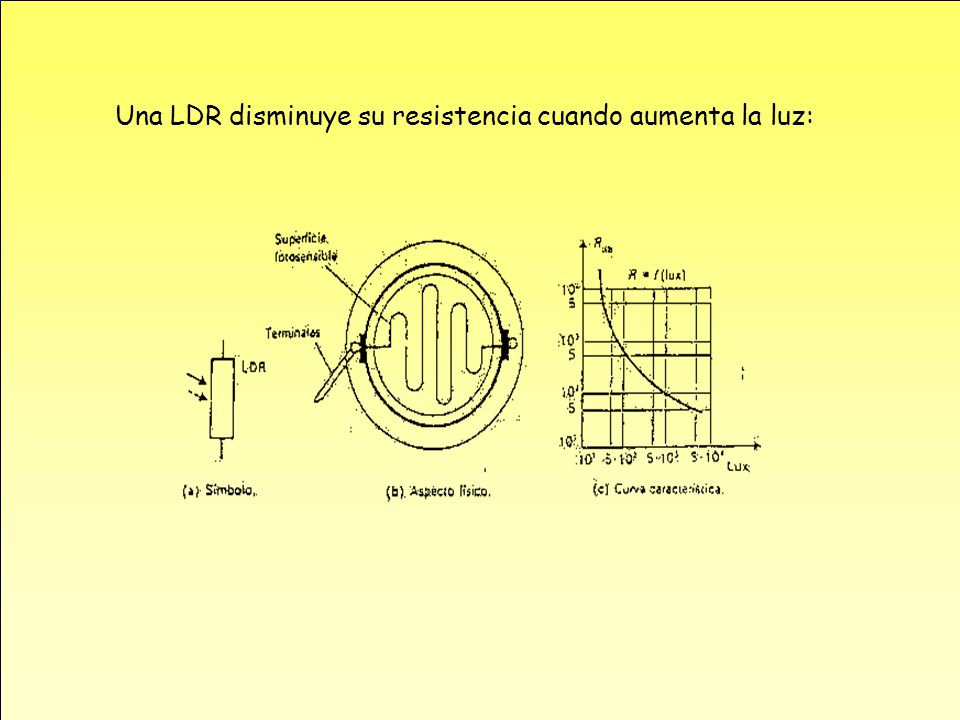

4 Una LDR disminuye su resistencia cuando aumenta la luz:

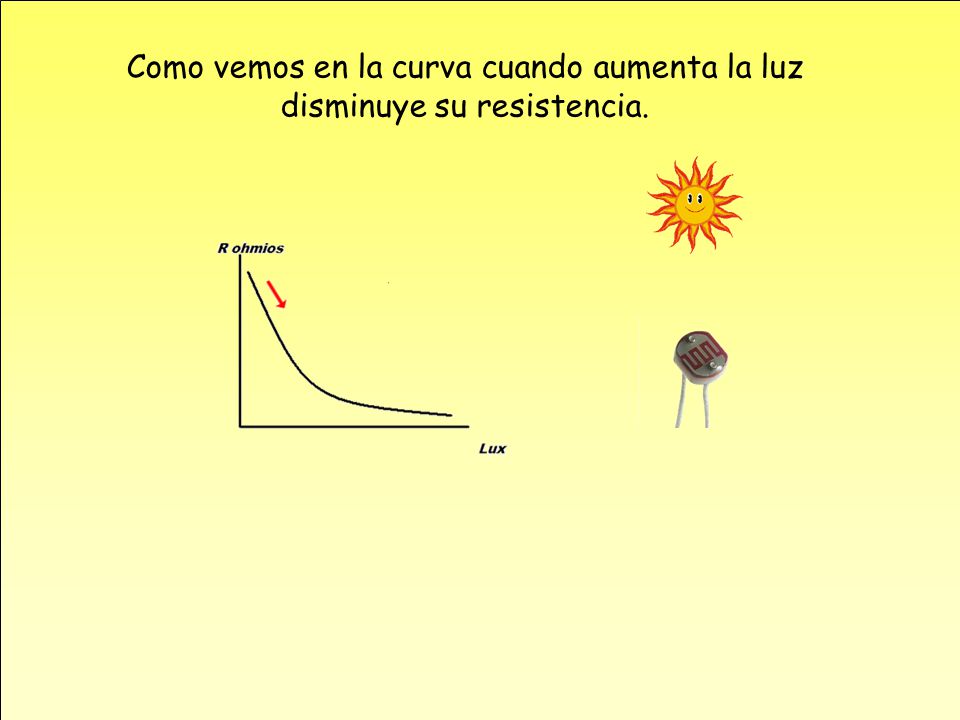

5 Como vemos en la curva cuando aumenta la luz disminuye su resistencia.

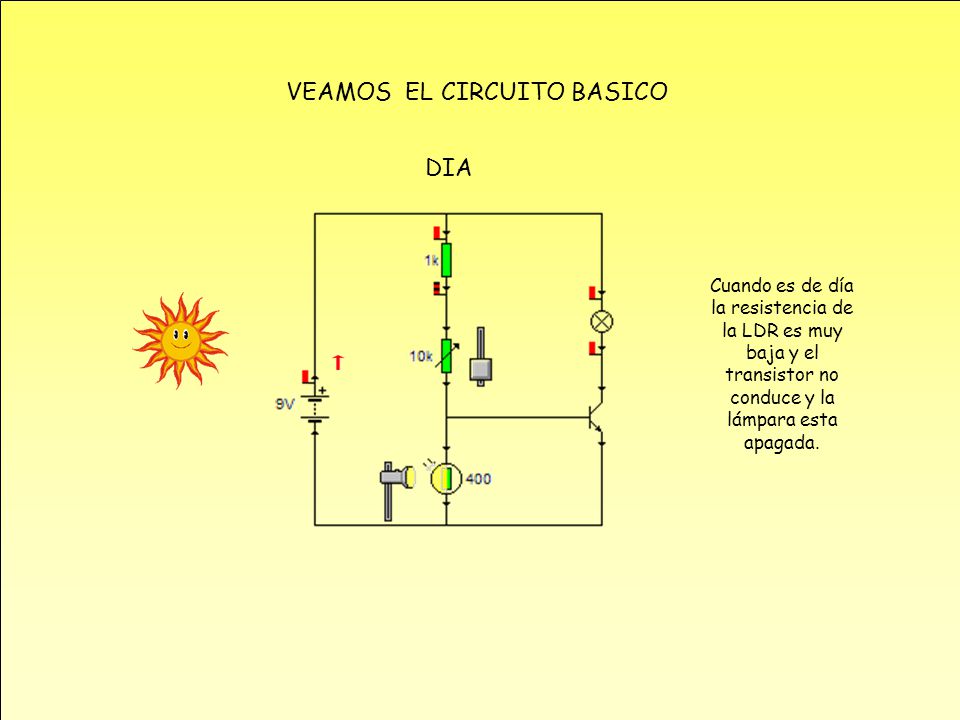

6 VEAMOS EL CIRCUITO BASICO Cuando es de día la resistencia de la LDR es muy baja y el transistor no conduce y la lámpara esta apagada. DIA

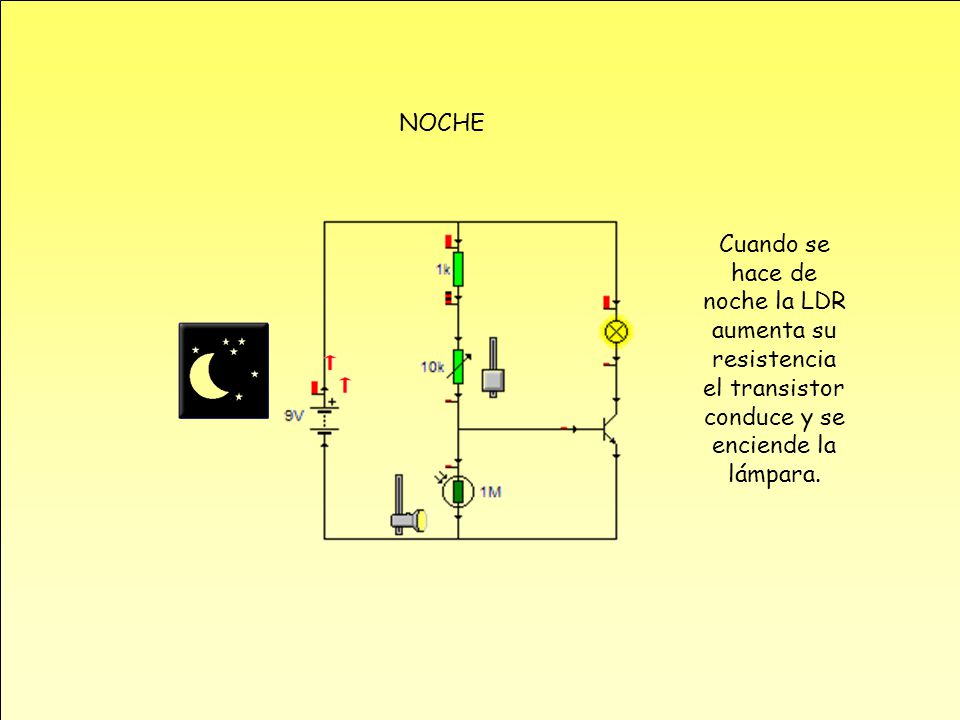

7 NOCHE Cuando se hace de noche la LDR aumenta su resistencia el transistor conduce y se enciende la lámpara.

8 OTRAS APLICACIONES: Detectores de objetos Circuito robot fototrópico Monitor cardiaco
