1 NUEVO C.T.E. – Consecuencias para la iluminación:

2 INTRODUCCIÓN: ¿ Por qué es necesario ahorrar en energia dedicada a la iluminación?
1 - Reducir las dependencias energéticas del exterior (Europa) 2 - Reducir las emisiones de gases que provocan el cambio climático Petróleo Kyoto Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

3 INTRODUCCIÓN: ¿ Por qué es necesario ahorrar en energia dedicada a la iluminación?
3 – Porque es posible y rentable La lámpara incandescente es un invento del siglo XIX, que se sigue empleando de forma extensiva en el siglo XXI . Las lámparas fluorescentes compactas producen de 5 veces más luz por vatio consumido. Comparativamente sería como continuar desplazandose en caballo, en vez de usar el coche... Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

4 Antecedentes - Eficiencia
Código Técnico Edificación Directiva CE 2002/91 Eficiencia Energética Edificios Certificado de eficiencia energética Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

5 Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

6 C.T.E. Es de obligado cumplimiento, y tiene un plazo de aplicación de 6 meses a 1 año (dependiendo de los apartados). Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado. Los 6 meses concluyeron el 28 de septiembre de 2.006

7 C.T.E. Afecta practicamente a todos los edificios de nueva construcción, y a nivel de eficiencia en iluminación a: Oficinas Centros comerciales, grandes superficies y tiendas Hospitales Instalaciones deportivas de interior Hoteles Parkings … Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

8 C.T.E. También a remodelaciones de edificios de más de 1000 m2.
Donde se realice cambio de luminarias. Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

9 ¿ En qué afecta el C.T.E. a la iluminación ?
Hay 3 puntos fundamentales: Sección SU 4 – Seguridad frente al riesgo derivado de iluminación inadecuada. HE 3 – Eficiencia energética en instalaciones de iluminación. HE 5 – Aportación fotovoltaica mínima de energía eléctrica. Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

10 C.T.E. Sección SU 4 – Seguridad frente al riesgo derivado de iluminación inadecuada. Alumbrado normal en zonas de circulación: Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

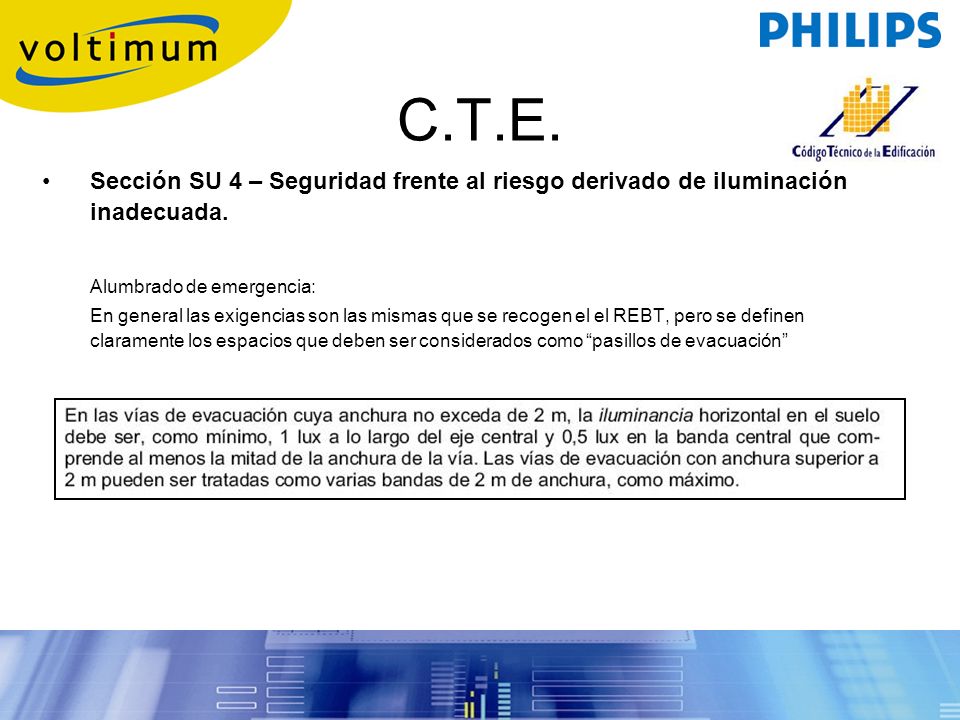

11 C.T.E. Sección SU 4 – Seguridad frente al riesgo derivado de iluminación inadecuada. Alumbrado de emergencia: En general las exigencias son las mismas que se recogen el el REBT, pero se definen claramente los espacios que deben ser considerados como “pasillos de evacuación” Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

12 HE 5 – Aportación fotovoltaica mínima de energía eléctrica.
C.T.E. HE 5 – Aportación fotovoltaica mínima de energía eléctrica. Todos los edificios de un cierto tamaño (según su uso), deben incorporar una cierta potencia de generación con energía fotovoltaica Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

13 HE 5 – Aportación fotovoltaica mínima de energía eléctrica.
C.T.E. HE 5 – Aportación fotovoltaica mínima de energía eléctrica. Cuando no sea posible (existen diferentes motivos), se tendrá que justificar un ahorro equivalente de energía por otros medios (se cita explícitamente los sistemas de control de iluminación) Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

14 C.T.E. HE 5 – Aportación fotovoltaica mínima de energía eléctrica. Ahorros posibles – sistema de gestión. LightMaster Modular

15 C.T.E. HE 3 – Eficiencia energética en instalaciones de iluminación
Es el apartado que afecta de forma más directa.Contiene 5 capítulos: Valor de eficiencia energética de la instalación Sistemas de Control y regulación Diseño y dimensionado Productos de construcción (equipos) Mantenimiento y conservación Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

16 1- Valor de eficiencia energética (V.E.E.)
C.T.E. 1- Valor de eficiencia energética (V.E.E.) Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

17 1- Valor de eficiencia energética (V.E.E.)
Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

18 1- Valor de eficiencia energética (V.E.E.)
Ejemplo 1: Administrativo en general (Oficinas) Con Luminaria Luz Indirecta: aproximadamente 5 W/m2 por cada 100 Lux => NO CUMPLE Con Luminaria Tubo fluorescente 18W trifosforo y equipo alta frecuencia: aproximadamente 3 W/m2 por cada 100 Lux => CUMPLE Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

19 1- Valor de eficiencia energética (V.E.E.)
Ejemplo 2: Habitaciones de hospital Luminaria 2 x 18 w con difusor opal Luminaria 2x36w indirecta 1 x 18W directa Resultado: > 7W/m2 por cada 100 Lux NO CUMPLE CTE Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

20 1- Valor de eficiencia energética (V.E.E.)
Ejemplo 2: Habitaciones de hospital Downlight 2 x 18 w con difusor prismático y alta frecuencia Luminaria 1x36w indirecta 2 x 18W directa Resultado: < 4 W/m2 por cada 100 Lux CUMPLE CTE Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

21 1- Valor de eficiencia energética (V.E.E.)
Ejemplo 3: Zonas comunes (Hall, pasillos, etc) Con Luminarias para lámpara halógena: aproximadamente 7 a 10 W/m2 por cada 100 Lux => NO CUMPLE Con Luminaria con lámparas fluorescentes compactas y equipo alta frecuencia: aproximadamente 4 W/m2 por cada 100 Lux => CUMPLE Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

22 2- Sistemas de control y regulación
C.T.E. 2- Sistemas de control y regulación Se obliga a instalar un sistema de control básico, detección de presencia en ciertas zonas y sistema de aprovechamiento de luz diurna, en una gran parte de los edificios, dependiendo de su aportación de luz diurna. Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

23 2- Sistemas de control y regulación
C.T.E. 2- Sistemas de control y regulación Se prohibe expresamente que el sistema de control de alumbrado se limite a interruptores en el cuadro eléctrico (práctica muy habitual hoy en día), siendo necesario, por lo menos, instalar interruptores accesibles por zonas. Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado. NO CUMPLE

24 C.T.E. 2- Sistemas de control y regulación
¿ qué edificios deben incorporar regulación de luz ? . Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

25 C.T.E. 2- Sistemas de control y regulación
¿ qué edificios deben incorporar regulación de luz ? En general, edificios con grandes superficies acristaladas (en ventanas o claraboyas), deberán incorporar sistemas de aprovechamiento de la luz natural Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

26 2- Sistemas de control y regulación
C.T.E. 2- Sistemas de control y regulación Solución básica, control de presencia: Solución básica, regulación en función de luz diurna: Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

27 2- Sistemas de control y regulación
C.T.E. 2- Sistemas de control y regulación Solución básica, control de presencia: Conmuta hasta 10 A Cubre un area de 7 metros de diámetro Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

28 2- Sistemas de control y regulación
C.T.E. 2- Sistemas de control y regulación Solución básica, regulación en función de luz diurna: Regula hasta 20 luminarias HFR (1-10V) Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado. Potencial de ahorro

29 3- Diseño y dimensionado
C.T.E. 3- Diseño y dimensionado El CTE reconoce la norma europea EN como la base para las instalaciones de alumbrado e indica que el diseño se tiene que hacer conforme a esta norma. Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

30 3- Diseño y dimensionado EN-12464
C.T.E. 3- Diseño y dimensionado EN-12464 Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

31 Definiciones Iluminancia mantenida es el nivel de iluminancia (Lux) medio que debe haber en la instalación, como mínimo. El factor de mantenimiento dependerá de la tecnología de la lámpara y de la luminaria y del mantenimiento programado para las mismas. Definition - Maintained illuminances. Recommended illuminance levels specified in the CEN standard are all “maintained” illuminance (Ēm). The definition is as follows: Maintained illuminance is the value below which the average illuminance on the specified surface is not allowed to fall. The “maintenance factor” (to calculate the maintained illuminance) depends on the maintenance characteristics of the lamps and control gears, the luminaires, the environment and the maintenance programme.

32 Definiciones Emedia Iluminancia Inicial Iluminancia de servicio
Iluminancia Mantenida 100% Intervalo de mantenimiento Tiempo de operación

33 Definiciones UGR (Unified Glare Rating) es un parámetro que mide el grado de deslumbramiento directo producido por las luminarias. Definition - Unified Glare Rating. (UGR). Glare and glare reducing techniques are important aspects in interior and especially in office lighting. Since the 1970's the lighting industry and standardisation institutes have developed various methods to evaluate the glare. Additional to this, the lighting industry has developed advanced optical techniques to reduce the glare to the required levels. However a clear distinction should be made between: Direct glare or glare cause by a combination of a bright sources Indirect (reflected) glare or reflection in a specular surface. (For instance the computer screen.) Standards in lighting are developed to define both. In the 1970's methods have been developed to standardise the direct glare restrictions. With the introduction of computer screens, with certainly in the beginning high reflective dark screens gave rise to problems in office environments. Subsequently methods to analyse reflected glare in computer screens has been developed for direct lighting. Direct lighting uses luminaires designed to emit the majority of their light output directly onto the working plane. Direct luminaires can be surface mounted, recessed into the ceiling or suspended. They are generally viewed as individually lit objects in the space, and for this reason can appear as a distinct and distracting object. Definition of UGR. The rating of discomfort glare directly from the luminaires of an indoor lighting installation is called Unified Glare Rating (UGR) and shall be determined using the CIE Unified Glare Rating (UGR-) tabular method.

34 Rendimiento de color: Ra  80 (CEN), ocasionalmente se permite menor
Recomendaciones para alumbrado interior Rendimiento de color / Color aparente Rendimiento de color: Ra  80 (CEN), ocasionalmente se permite menor No permitidos los colores estándar TL-D (/33 /54)

35 Definiciones cd/m2 UGR Sistema complejo

36 Unified Glare Rating (UGR)
Se agrupan en 5 clases Diferencias de UGR <1.0 no son visibles Se especifica un UGR por luminaria (para una situación tipo), llamado UGRr UGR 19 Escribir, leer, teclear, Salas de conferencias UGR 22 Recepciones / Halls Direct glare - Unified Glare Rating. (UGR). The UGR results in a figure. However, these exact figures are only used to classify the installation according the UGR classes. CEN classifies UGR in 5 classes: UGR <16, <19, <22, <25 and <28. The step in UGR = 3 is taken because differences in URG <1 are not recognised and a difference of 3 is clearly recognisable. The class UGR < 16 is the most demanding class: direct glare is reduced to the maximum. UGR <28 is the less demanding class with respect to direct glare. The new European norms had adapted the CIE UGR method, however, not the calculated UGR value in a specific installation should be judged but the so called 'average UGR' value for the specific installation instead (see next pages). For each task additional to the required maintained illuminance and the required colour rendering, the UGR class is mentioned. Typical values in office lighting are: Technical drawing UGR < 16 Filing, copying, circulation areas, etc. UGR < 19 Writing, typing, reading, data, processing UGR < 19 CAD work stations UGR < 19 Conference and meeting rooms UGR < 19 Reception desk UGR < 22 Archives UGR < 25 UGR 25 Archivos, escaleras UGR 28 Pasillos

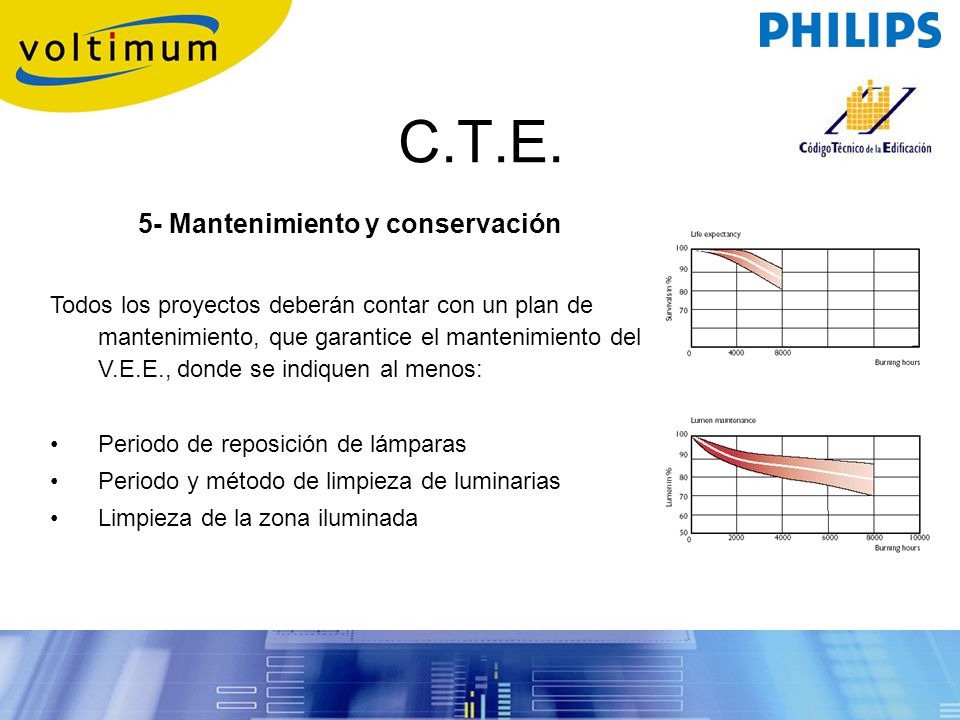

37 5- Mantenimiento y conservación
C.T.E. 5- Mantenimiento y conservación Todos los proyectos deberán contar con un plan de mantenimiento, que garantice el mantenimiento del V.E.E., donde se indiquen al menos: Periodo de reposición de lámparas Periodo y método de limpieza de luminarias Limpieza de la zona iluminada Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.

38 C.T.E. VEEI y UGR, se puede calcular a través de programas de ordenador. El más extendido y gratuito es el Dialux: Practicamente todos los fabricantes proporcionan bases de datos de sus luminarias en formato Dialux Contenido. La norma europea (EN ) especifica necesidades para los sistemas de alumbrado para practicamente todos los lugares de trabajo interiores y sus areas relacionados en términos de cantidad y calidad de iluminación. Además se dan recomendaciones para aplicaciones con un buen alumbrado.
