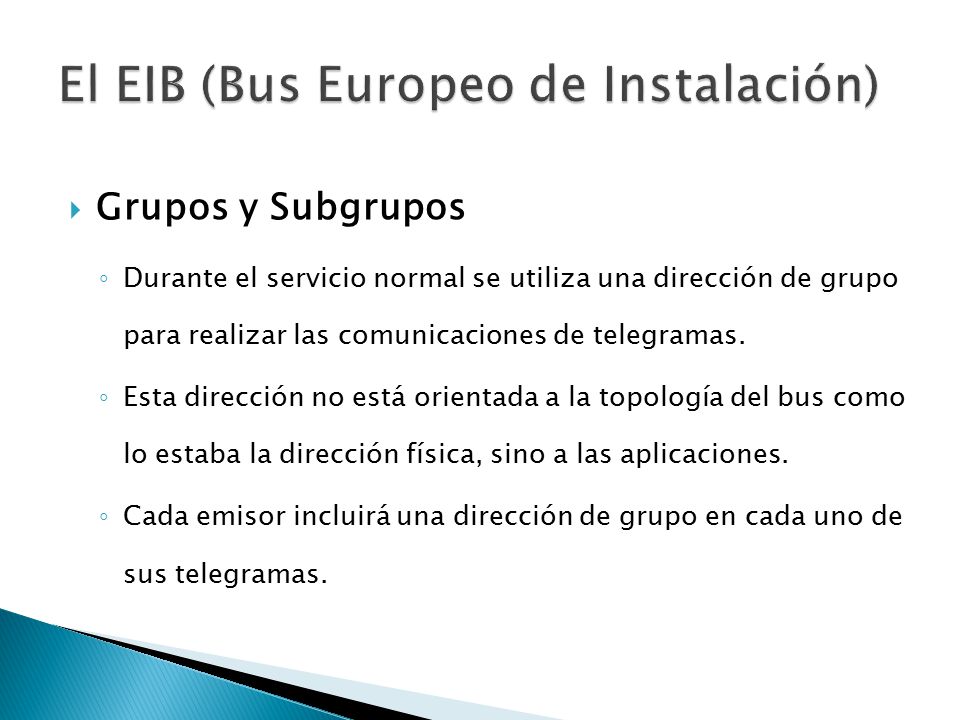

2  Grupos y Subgrupos ◦ Durante el servicio normal se utiliza una dirección de grupo para realizar las comunicaciones de telegramas. ◦ Esta dirección no está orientada a la topología del bus como lo estaba la dirección física, sino a las aplicaciones. ◦ Cada emisor incluirá una dirección de grupo en cada uno de sus telegramas. El EIB (Bus Europeo de Instalación)

3  Grupos y Subgrupos ◦ Todos los dispositivos de bus “escuchan” todos los mensajes, leen su dirección y comprueban así si el telegrama va dirigido a ellos o no. ◦ Esta dirección se asigna a cada dispositivo de bus durante la configuración del EIB. ◦ Cada dispositivo puede pertenecer a uno o varios grupos. ◦ El número máximo de grupos es 28.000. El EIB (Bus Europeo de Instalación)

4  Grupos y Subgrupos  Ejemplo El EIB (Bus Europeo de Instalación) El pulsador T1 debe accionar las luminarias L11, L12 y L13 El T2 las luminarias L21, L22 y L23. El sensor de luminosidad S1 debe accionar, adicionalmente, las luminarias cercanas a las ventanas.

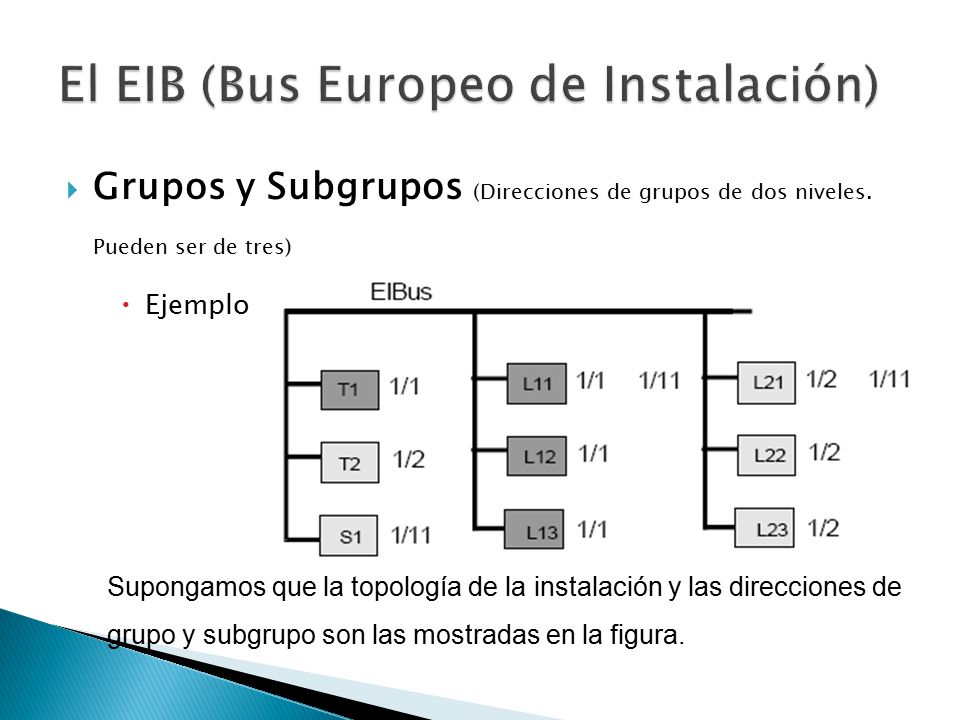

5  Grupos y Subgrupos (Direcciones de grupos de dos niveles. Pueden ser de tres)  Ejemplo El EIB (Bus Europeo de Instalación) Supongamos que la topología de la instalación y las direcciones de grupo y subgrupo son las mostradas en la figura.

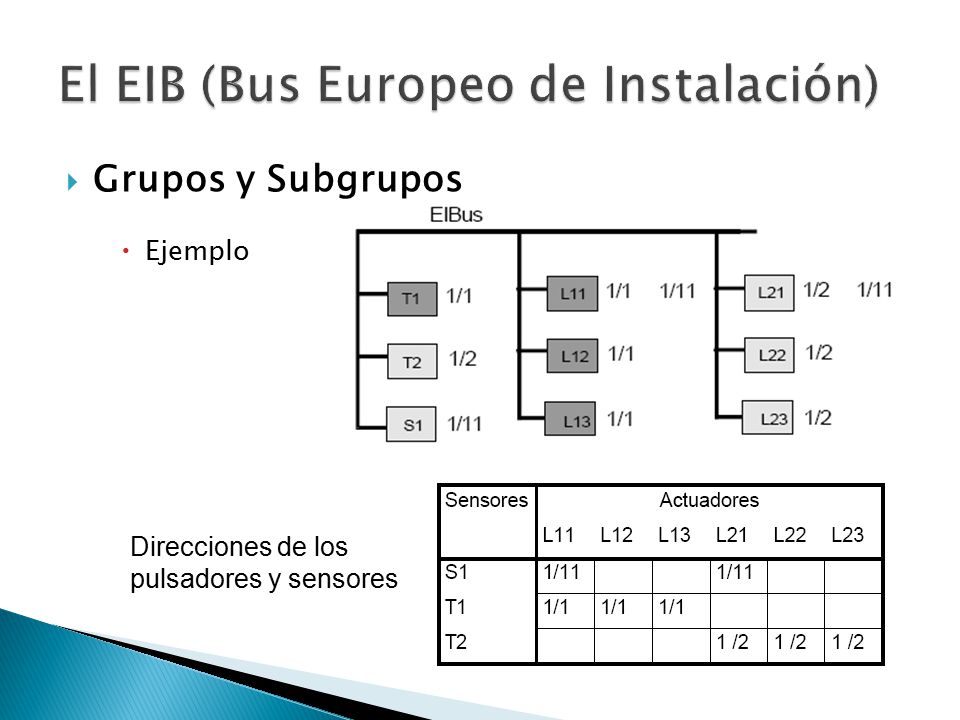

6  Grupos y Subgrupos  Ejemplo El EIB (Bus Europeo de Instalación) Direcciones de los pulsadores y sensores

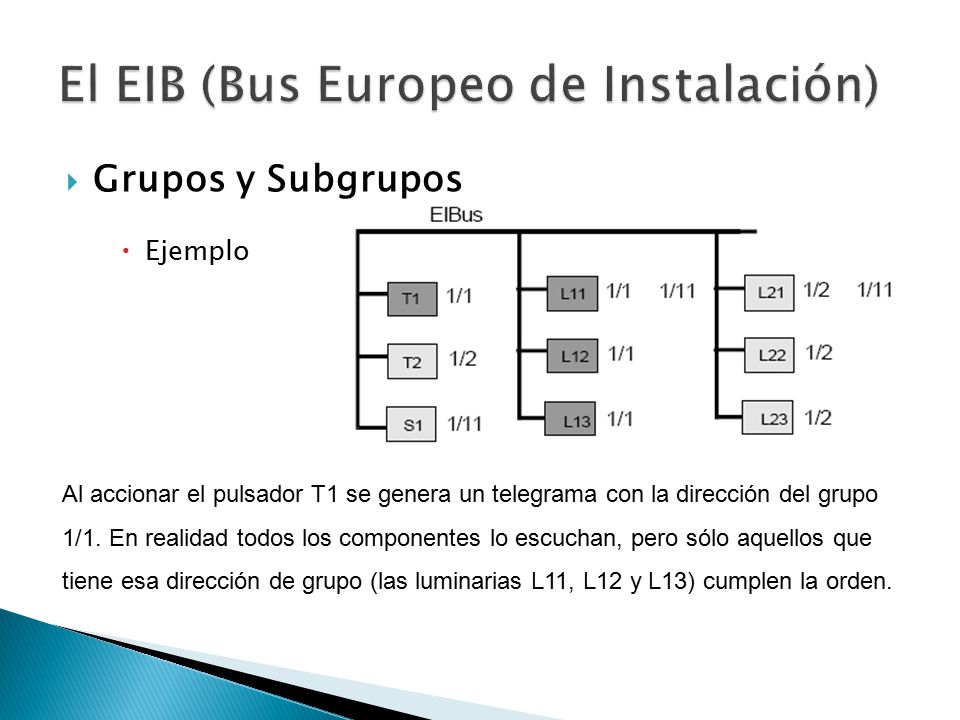

7  Grupos y Subgrupos  Ejemplo El EIB (Bus Europeo de Instalación) Al accionar el pulsador T1 se genera un telegrama con la dirección del grupo 1/1. En realidad todos los componentes lo escuchan, pero sólo aquellos que tiene esa dirección de grupo (las luminarias L11, L12 y L13) cumplen la orden.

8  Grupos y Subgrupos  Ejemplo El EIB (Bus Europeo de Instalación) Supongamos ahora que, por ejemplo, el sensor de luminosidad estuviera dispuesto en otra línea, tal y como muestra la figura:

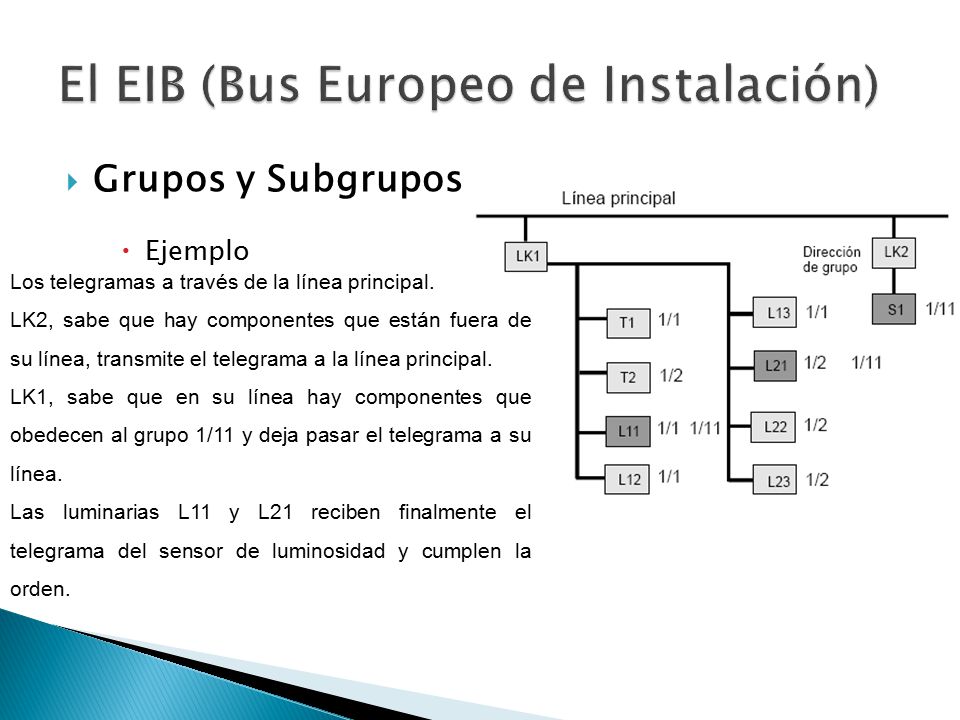

9  Grupos y Subgrupos  Ejemplo El EIB (Bus Europeo de Instalación) Los telegramas a través de la línea principal. LK2, sabe que hay componentes que están fuera de su línea, transmite el telegrama a la línea principal. LK1, sabe que en su línea hay componentes que obedecen al grupo 1/11 y deja pasar el telegrama a su línea. Las luminarias L11 y L21 reciben finalmente el telegrama del sensor de luminosidad y cumplen la orden.

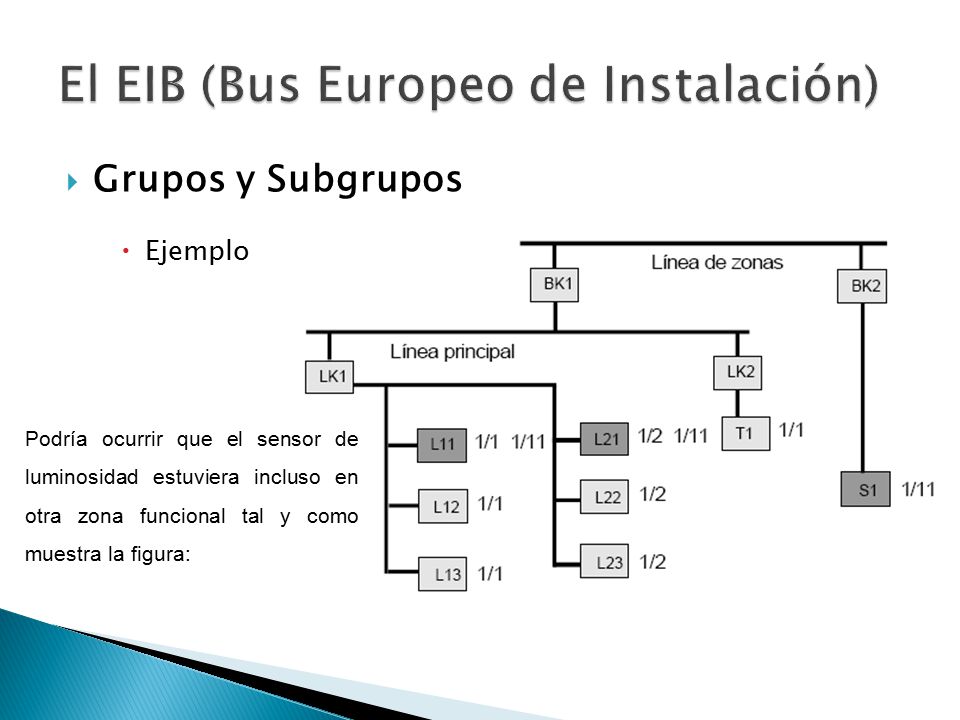

10  Grupos y Subgrupos  Ejemplo El EIB (Bus Europeo de Instalación) Podría ocurrir que el sensor de luminosidad estuviera incluso en otra zona funcional tal y como muestra la figura:

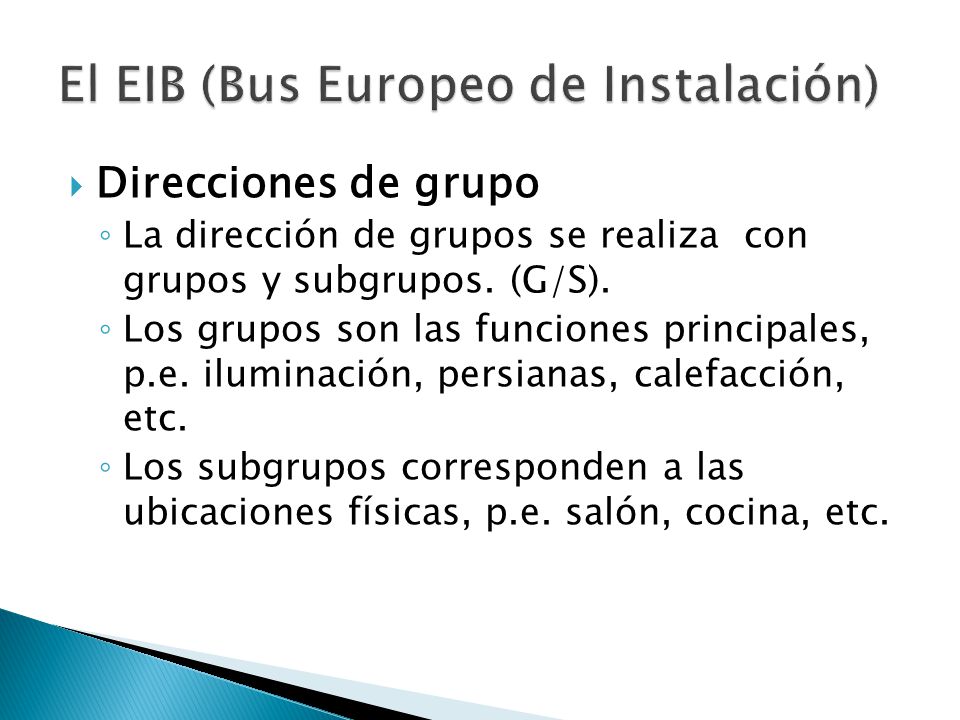

11  Direcciones de grupo ◦ La dirección de grupos se realiza con grupos y subgrupos. (G/S). ◦ Los grupos son las funciones principales, p.e. iluminación, persianas, calefacción, etc. ◦ Los subgrupos corresponden a las ubicaciones físicas, p.e. salón, cocina, etc.

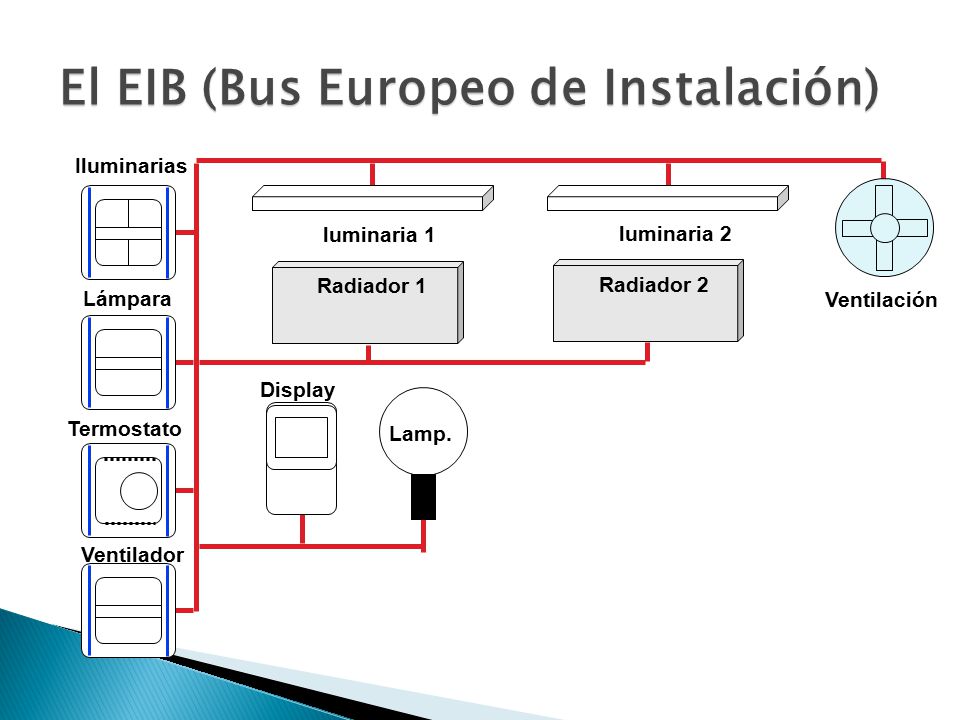

12  Cada dirección de grupo representa una función dentro de la instalación  Cada canal de los sensores se asocia a una única dirección de grupo  Los actuadores pueden asociarse a varias direcciónes de grupos  Cada dirección de grupo se compone de grupo principal y subgrupo  15 Grupos principales, 2047 sub- grupos = 30.705 funciones Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

13 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

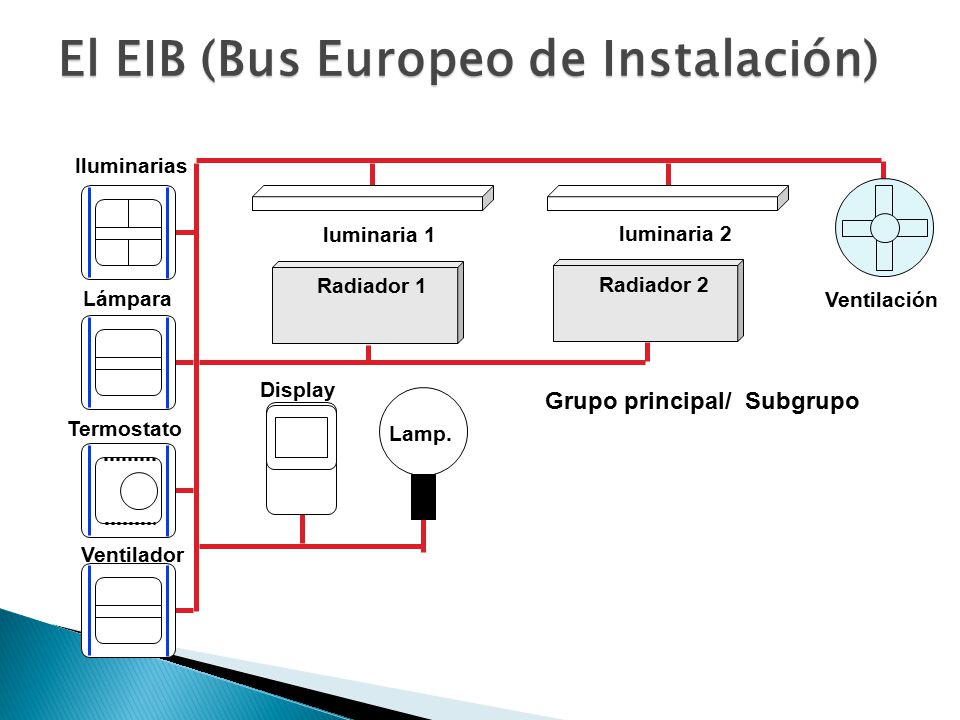

14 Grupo principal/Subgrupo Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

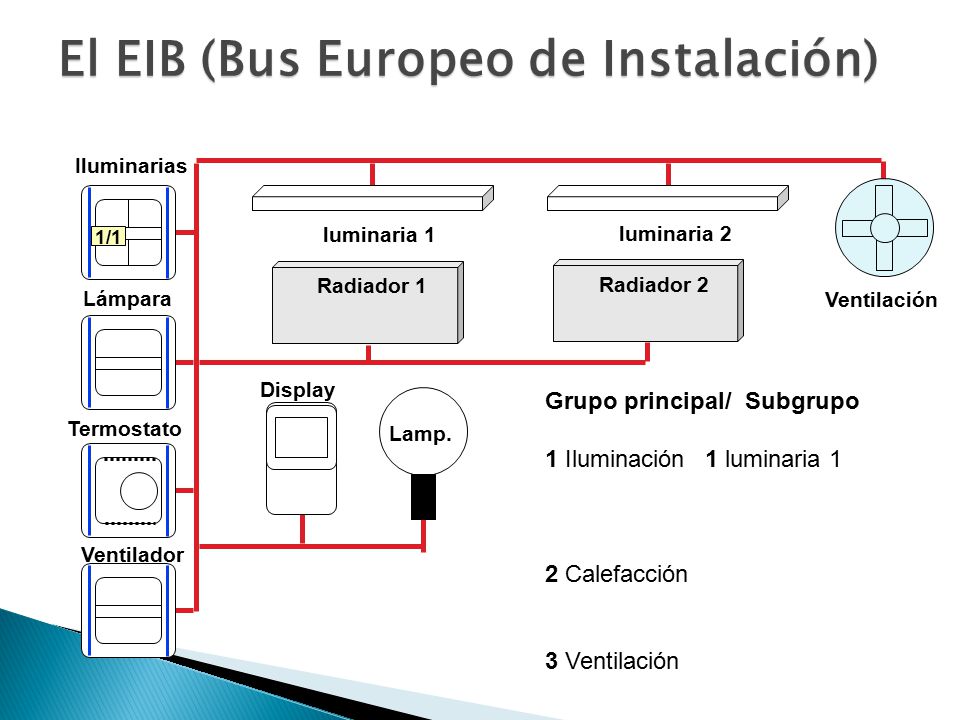

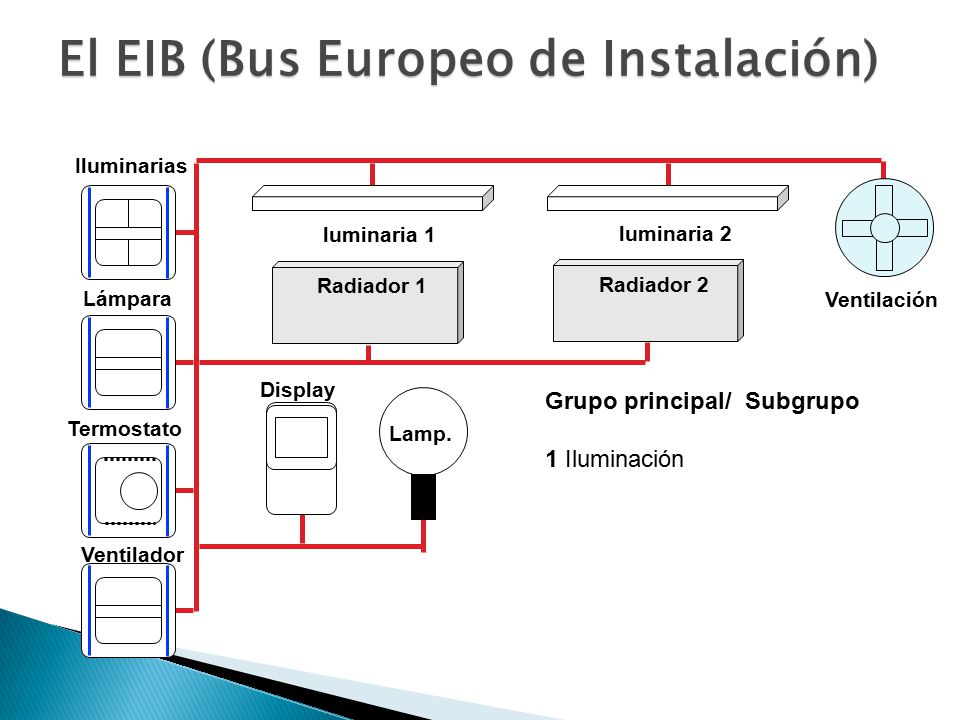

15 Grupo principal/Subgrupo 1Iluminación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

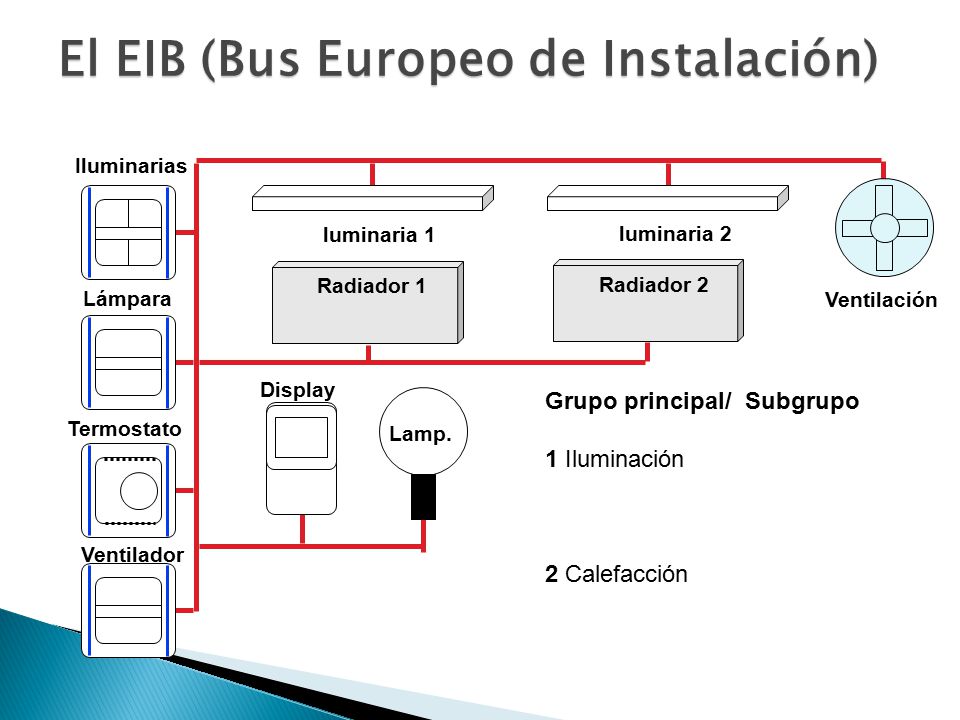

16 Grupo principal/Subgrupo 1Iluminación 2Calefacción Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

17 Grupo principal/Subgrupo 1Iluminación 2Calefacción 3Ventilación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

18 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2Calefacción 3Ventilación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

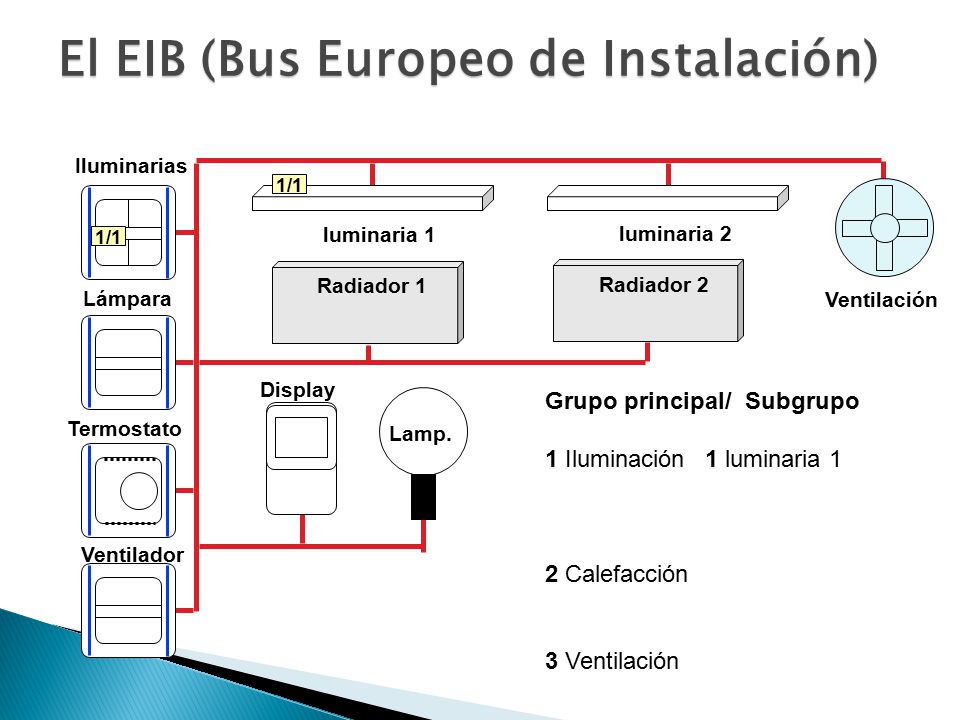

19 1/1 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2Calefacción 3Ventilación El EIB (Bus Europeo de Instalación)

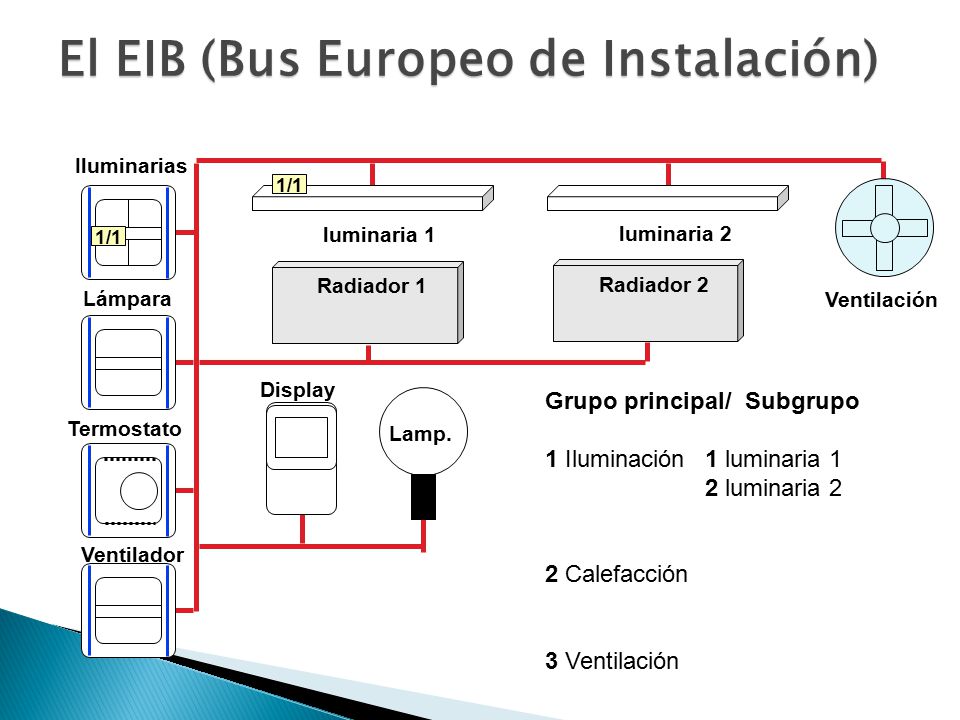

20 1/1 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2Calefacción 3Ventilación El EIB (Bus Europeo de Instalación)

21 1/1 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 2Calefacción 3Ventilación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

22 1/11/2 1/11/2 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 2Calefacción 3Ventilación El EIB (Bus Europeo de Instalación)

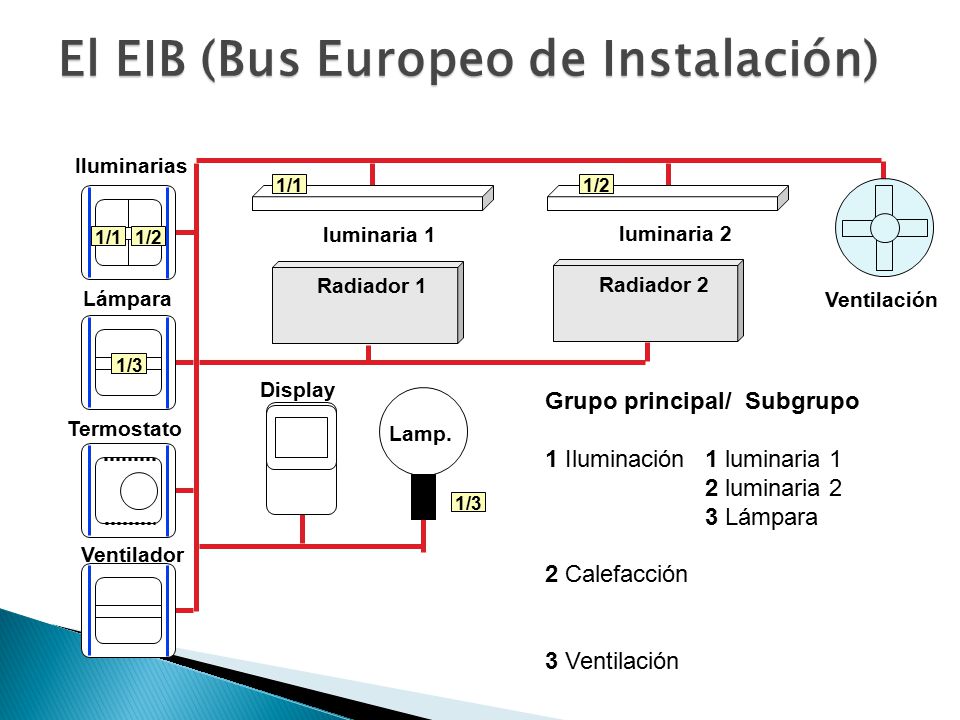

23 1/11/2 1/11/2 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción 3Ventilación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

24 1/11/2 1/3 1/11/2 1/3 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción 3Ventilación El EIB (Bus Europeo de Instalación)

25 1/11/2 1/3 1/11/2 1/3 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción 3Ventilación El EIB (Bus Europeo de Instalación)

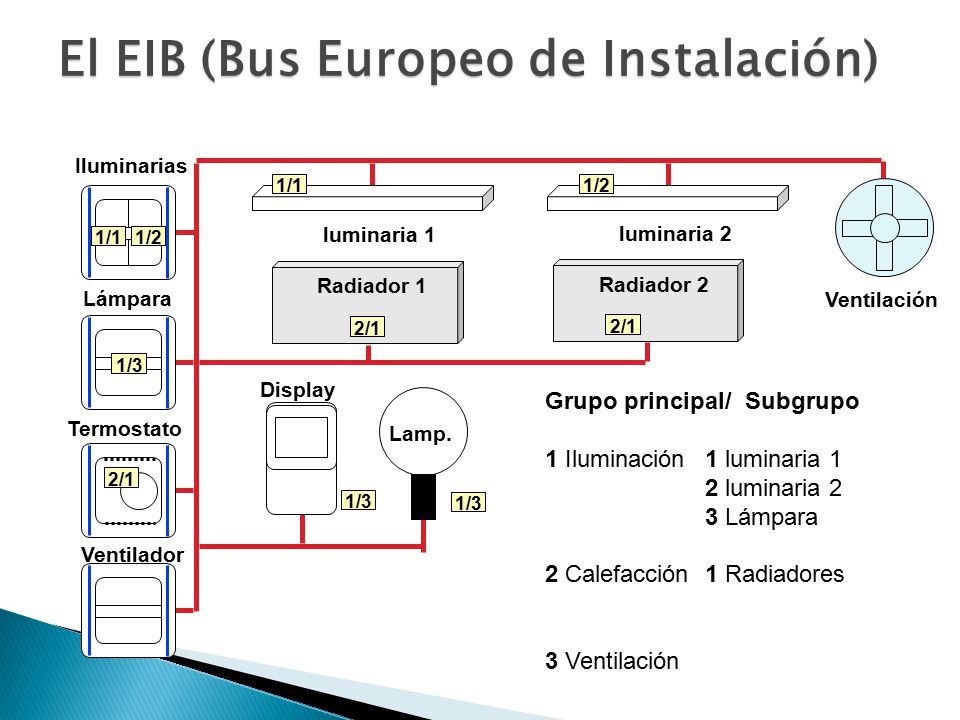

26 1/11/2 1/3 1/11/2 1/3 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

27 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 1/3 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación El EIB (Bus Europeo de Instalación)

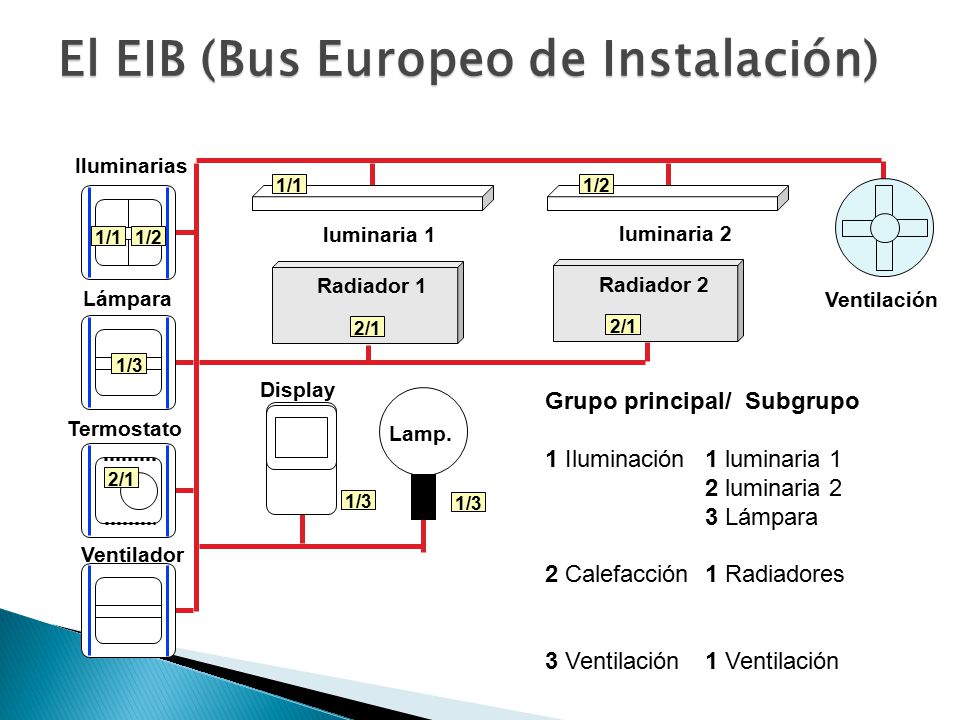

28 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 1/3 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación1Ventilación Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. El EIB (Bus Europeo de Instalación)

29 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 3/1 1/3 3/1 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación1Ventilación El EIB (Bus Europeo de Instalación)

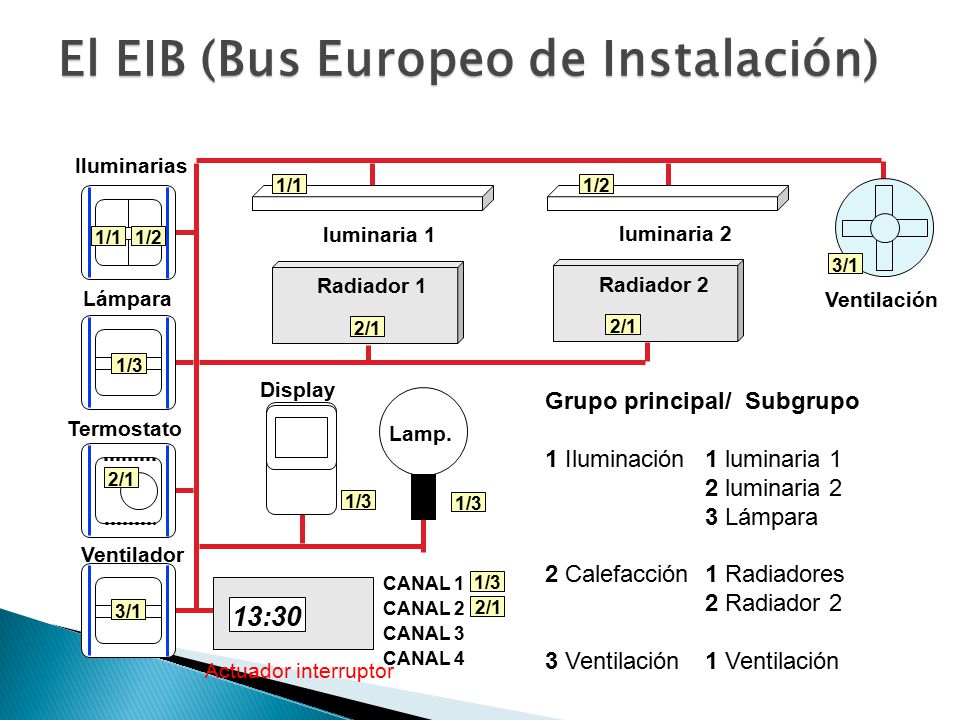

30 13:30 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 3/1 1/3 3/1 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación1Ventilación Actuador interruptor El EIB (Bus Europeo de Instalación)

31 13:30 CANAL 1 CANAL 2 CANAL 3 CANAL 4 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 3/1 1/3 3/1 Iluminarias Lámpara Termostato Ventilador luminaria 1 Iluminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación1Ventilación Actuador interruptor El EIB (Bus Europeo de Instalación)

32 13:30 1/3 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 3/1 1/3 3/1 CANAL 1 CANAL 2 CANAL 3 CANAL 4 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación1Ventilación Actuador interruptor El EIB (Bus Europeo de Instalación)

33 13:30 1/3 2/1 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 3/1 1/3 3/1 CANAL 1 CANAL 2 CANAL 3 CANAL 4 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2Iuminaria 2 3Lámpara 2Calefacción1Radiadores 3Ventilación1Ventilación Actuador interruptor El EIB (Bus Europeo de Instalación)

34 13:30 1/3 2/1 1/11/2 1/3 2/1 1/3 2/1 1/11/2 2/1 3/1 1/3 3/1 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 2Radiador 2 3Ventilación1Ventilación CANAL 1 CANAL 2 CANAL 3 CANAL 4 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Actuador interruptor El EIB (Bus Europeo de Instalación)

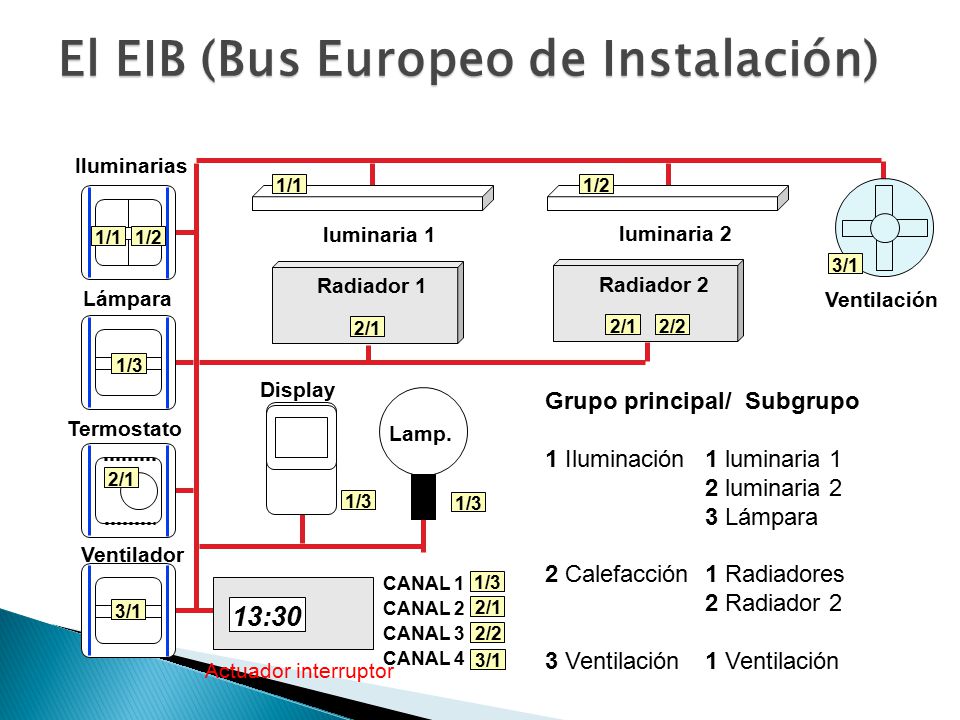

35 13:30 1/3 2/1 2/2 1/11/2 1/3 2/1 1/3 2/12/2 1/11/2 2/1 3/1 1/3 3/1 CANAL 1 CANAL 2 CANAL 3 CANAL 4 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 2Radiador 2 3Ventilación1Ventilación Actuador interruptor El EIB (Bus Europeo de Instalación)

36 Grupo principal/Subgrupo 1Iluminación1luminaria 1 2luminaria 2 3Lámpara 2Calefacción1Radiadores 2Radiador 2 3Ventilación1Ventilación 13:30 1/3 2/1 2/2 1/11/2 1/3 2/1 1/3 2/12/2 1/11/2 2/1 3/1 1/3 3/1 CANAL 1 CANAL 2 CANAL 3 CANAL 4 Iluminarias Lámpara Termostato Ventilador luminaria 1 luminaria 2 Radiador 1 Radiador 2 Ventilación Display Lamp. Actuador interruptor El EIB (Bus Europeo de Instalación)
