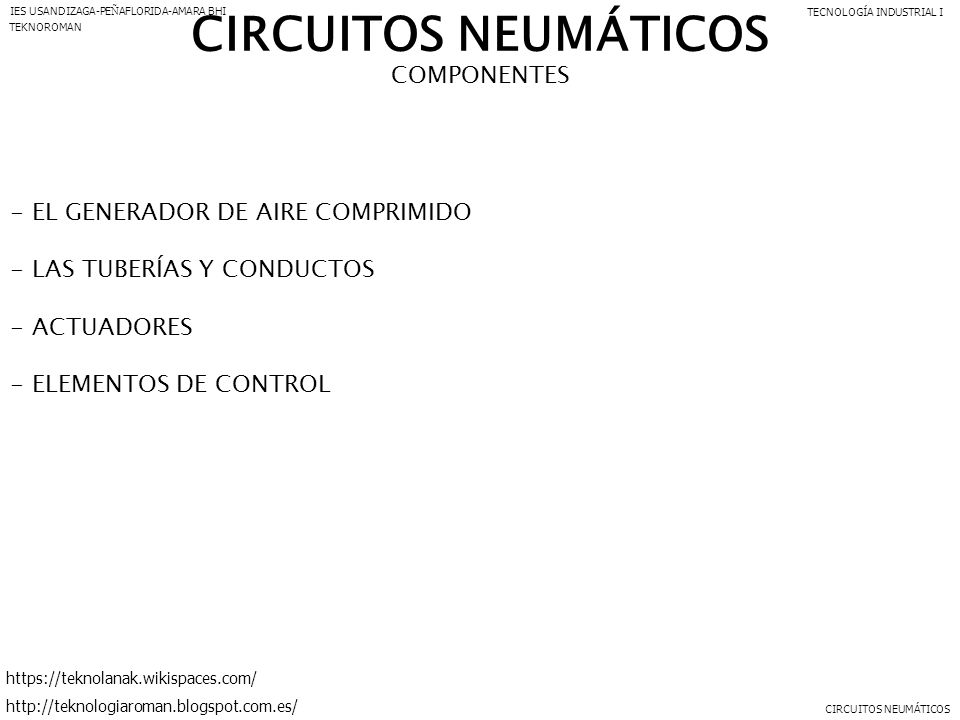

CIRCUITOS NEUMÁTICOS COMPONENTES EL GENERADOR DE AIRE COMPRIMIDO

Presentación del tema: "CIRCUITOS NEUMÁTICOS COMPONENTES EL GENERADOR DE AIRE COMPRIMIDO"— Transcripción de la presentación:

1 CIRCUITOS NEUMÁTICOS COMPONENTES EL GENERADOR DE AIRE COMPRIMIDO
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN COMPONENTES EL GENERADOR DE AIRE COMPRIMIDO LAS TUBERÍAS Y CONDUCTOS ACTUADORES ELEMENTOS DE CONTROL CIRCUITOS NEUMÁTICOS

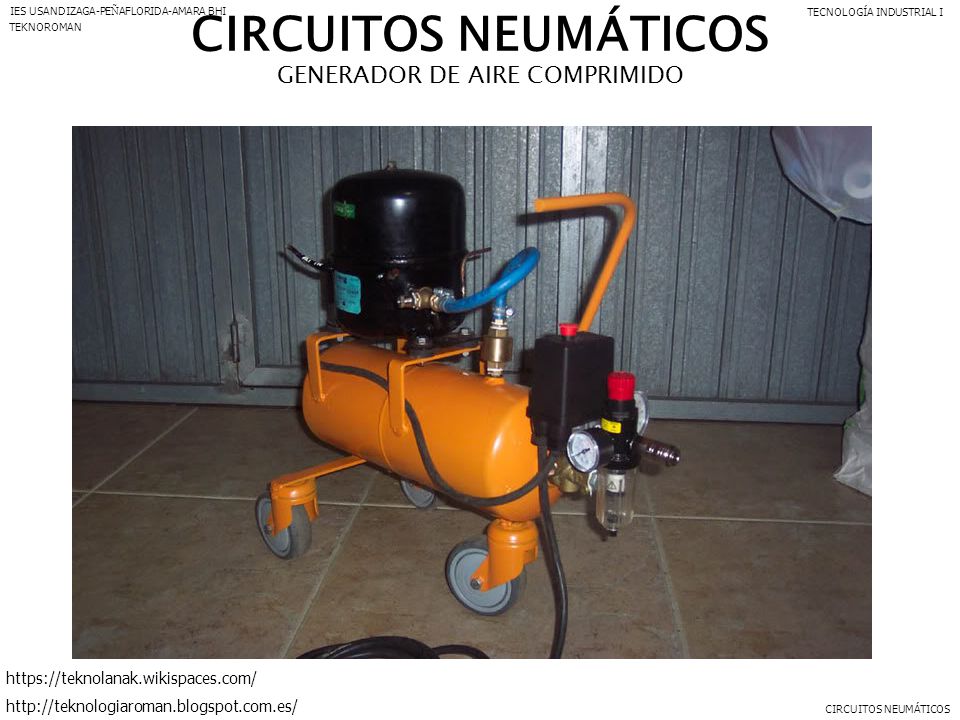

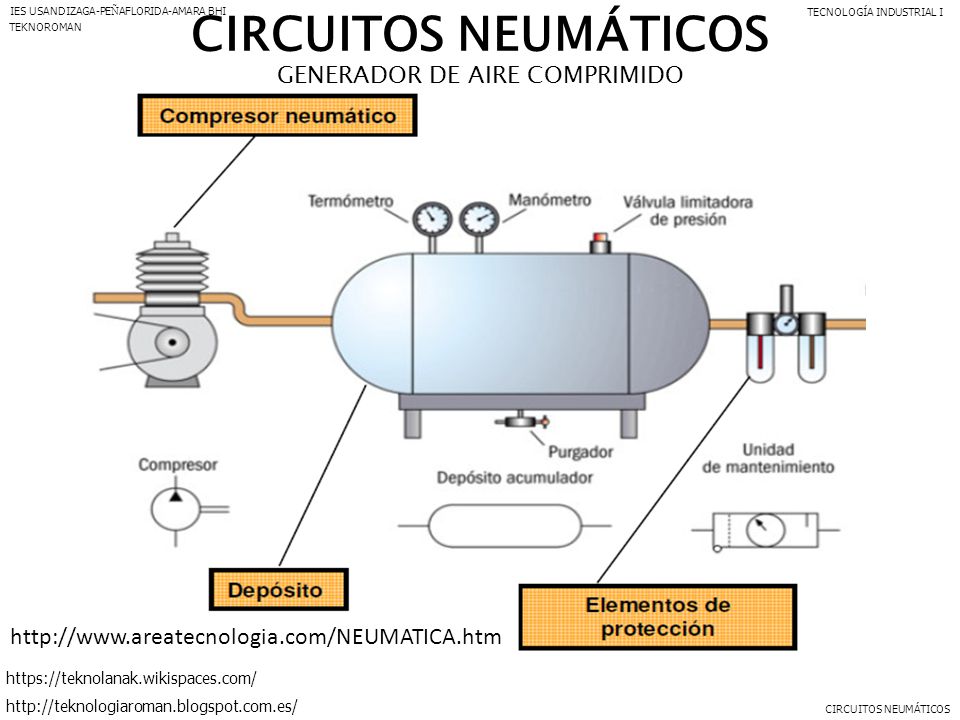

2 GENERADOR DE AIRE COMPRIMIDO
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN GENERADOR DE AIRE COMPRIMIDO CIRCUITOS NEUMÁTICOS

3 GENERADOR DE AIRE COMPRIMIDO
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN GENERADOR DE AIRE COMPRIMIDO COMPRESOR Compresor de émbolo Compresor de paletas Compresor de husillo o Roots Compresor de tornillo Turbocompresor Símbolo de compresor CIRCUITOS NEUMÁTICOS

4 GENERADOR DE AIRE COMPRIMIDO
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN GENERADOR DE AIRE COMPRIMIDO SIMBOLOGÍA ALIMENTACIÓN: Compresor Depósito UNIDAD DE MANTENIMIENTO: Filtro: limpiar el aire de partículas sucias. Drenador de condensado. Lubrificador: añade aceite al aire Regulador de presión: CIRCUITOS NEUMÁTICOS

5 GENERADOR DE AIRE COMPRIMIDO
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN GENERADOR DE AIRE COMPRIMIDO SIMBOLOGÍA Unidad de mantenimiento: Filtro Válvula reguladora de presión Manómetro Lubrificador Esquema simplificado de la unidad de mantenimiento Aire a presión CIRCUITOS NEUMÁTICOS

6 GENERADOR DE AIRE COMPRIMIDO
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN GENERADOR DE AIRE COMPRIMIDO CIRCUITOS NEUMÁTICOS

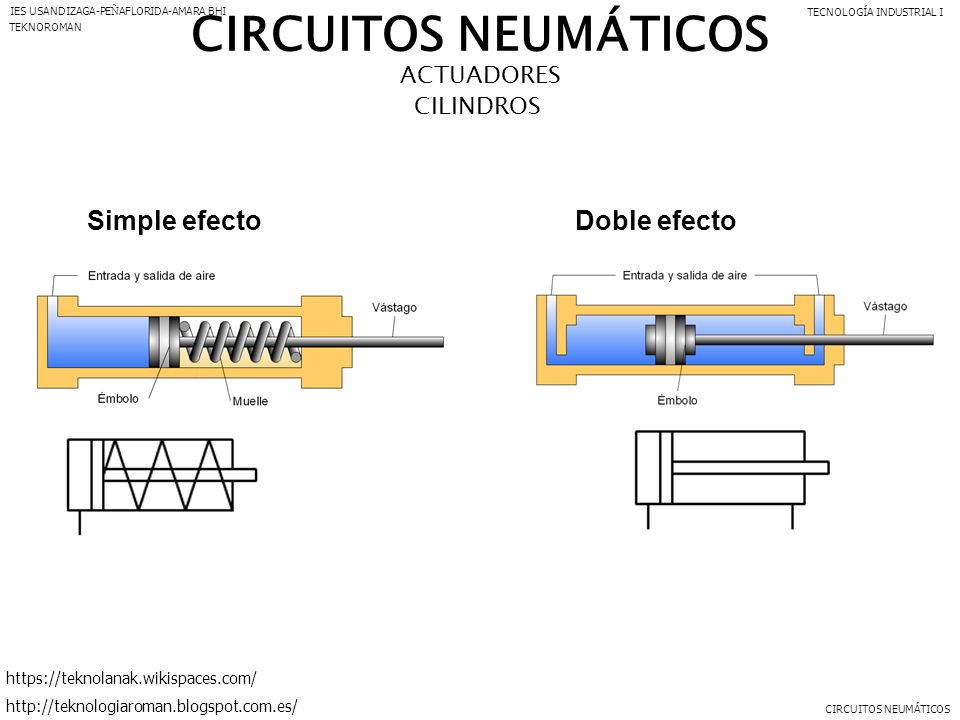

7 CIRCUITOS NEUMÁTICOS Simple efecto Doble efecto ACTUADORES CILINDROS
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ACTUADORES CILINDROS Simple efecto Doble efecto CIRCUITOS NEUMÁTICOS

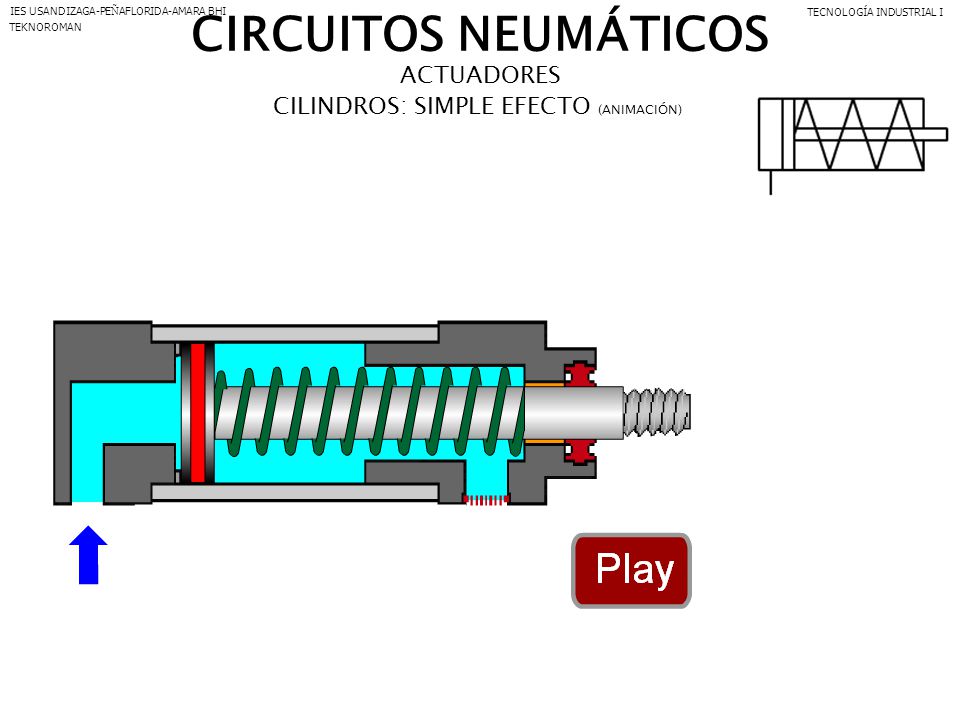

8 CILINDROS: SIMPLE EFECTO (ANIMACIÓN)
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ACTUADORES CILINDROS: SIMPLE EFECTO (ANIMACIÓN) CIRCUITOS NEUMÁTICOS

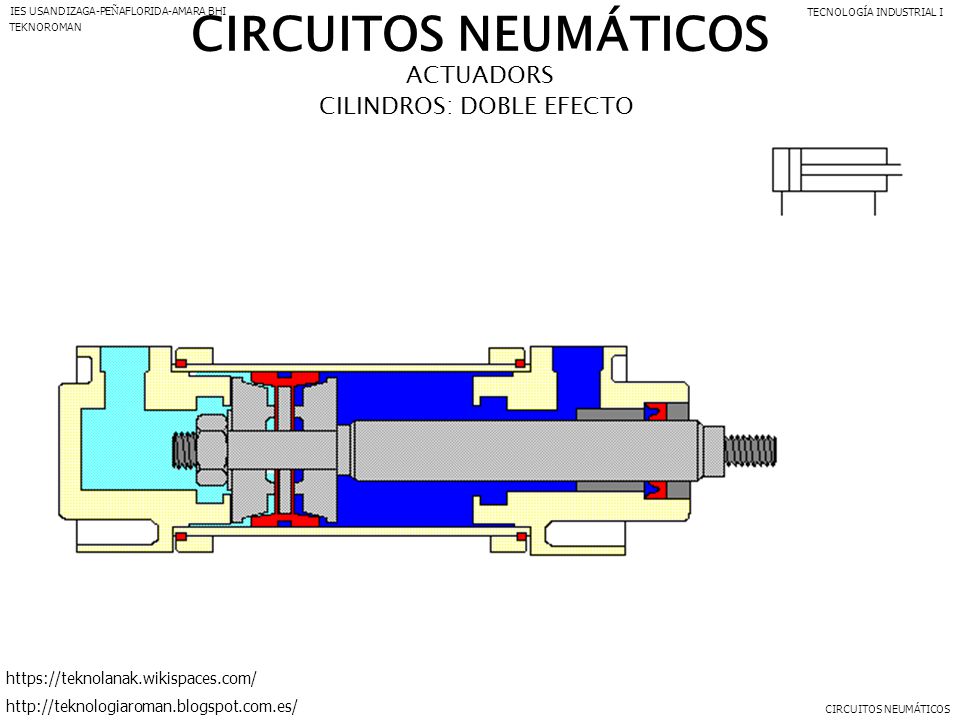

9 CILINDROS: DOBLE EFECTO
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ACTUADORS CILINDROS: DOBLE EFECTO CIRCUITOS NEUMÁTICOS

10 EJEMPLOS. CILINDROS (ANIMACIÓN)
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN EJEMPLOS. CILINDROS (ANIMACIÓN) CIRCUITOS NEUMÁTICOS

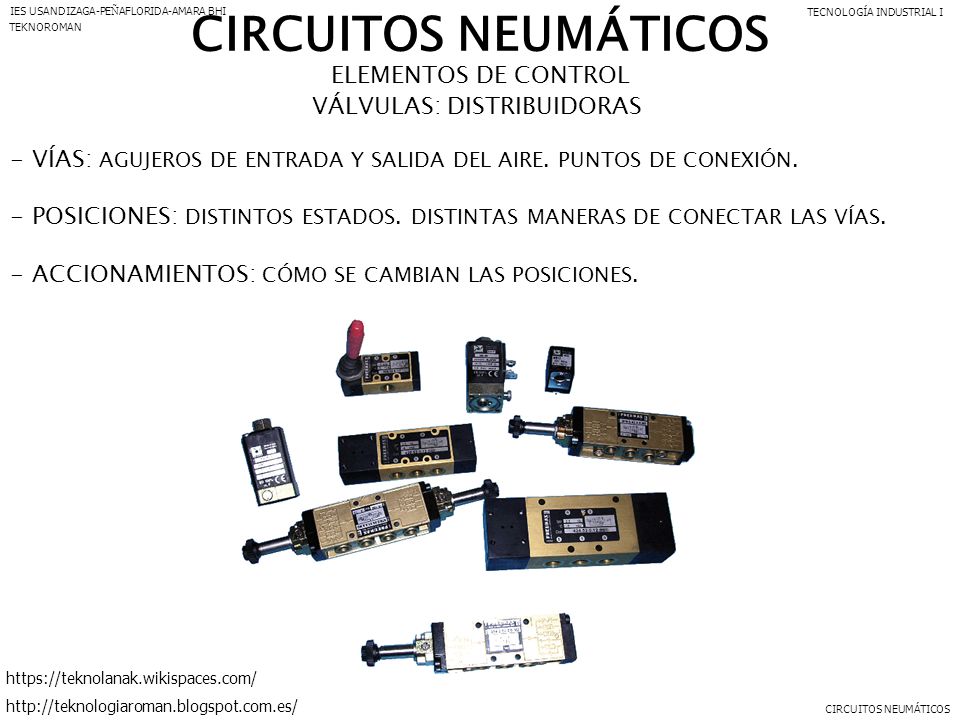

11 VÁLVULAS: DISTRIBUIDORAS
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS: DISTRIBUIDORAS VÍAS: AGUJEROS DE ENTRADA Y SALIDA DEL AIRE. PUNTOS DE CONEXIÓN. POSICIONES: DISTINTOS ESTADOS. DISTINTAS MANERAS DE CONECTAR LAS VÍAS. ACCIONAMIENTOS: CÓMO SE CAMBIAN LAS POSICIONES. CIRCUITOS NEUMÁTICOS

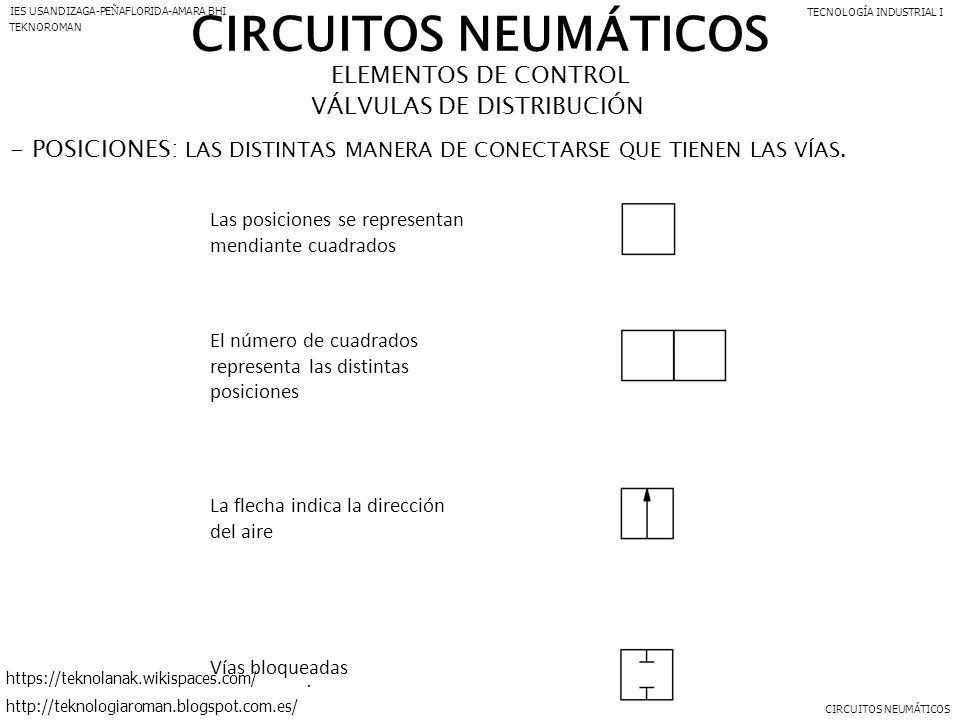

12 VÁLVULAS DE DISTRIBUCIÓN
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS DE DISTRIBUCIÓN POSICIONES: LAS DISTINTAS MANERA DE CONECTARSE QUE TIENEN LAS VÍAS. Las posiciones se representan mendiante cuadrados El número de cuadrados representa las distintas posiciones La flecha indica la dirección del aire Vías bloqueadas CIRCUITOS NEUMÁTICOS

13 VÁLVULAS DISTRIBUIDORAS
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS DISTRIBUIDORAS VÍAS Y POSICIONES. NOMBRANDO LAS VÁLVULAS. Número de vías Número de posiciones CIRCUITOS NEUMÁTICOS

14 VÁLVULAS DISTRIBUIDORAS
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS DISTRIBUIDORAS NORMAS PARA IDENTRIFICAR LAS VÍAS. CONDUCTOS NORMA ISO NORMA CETOP Alimentación de presión P 1 Conductos de trabajo A, B, C, ... 2, 4, 6, ... Escapes R, S, T, ... 3, 5, 7, ... Conductos de pilotaje Z, Y, X, ... 12, 14, 16, ... CIRCUITOS NEUMÁTICOS

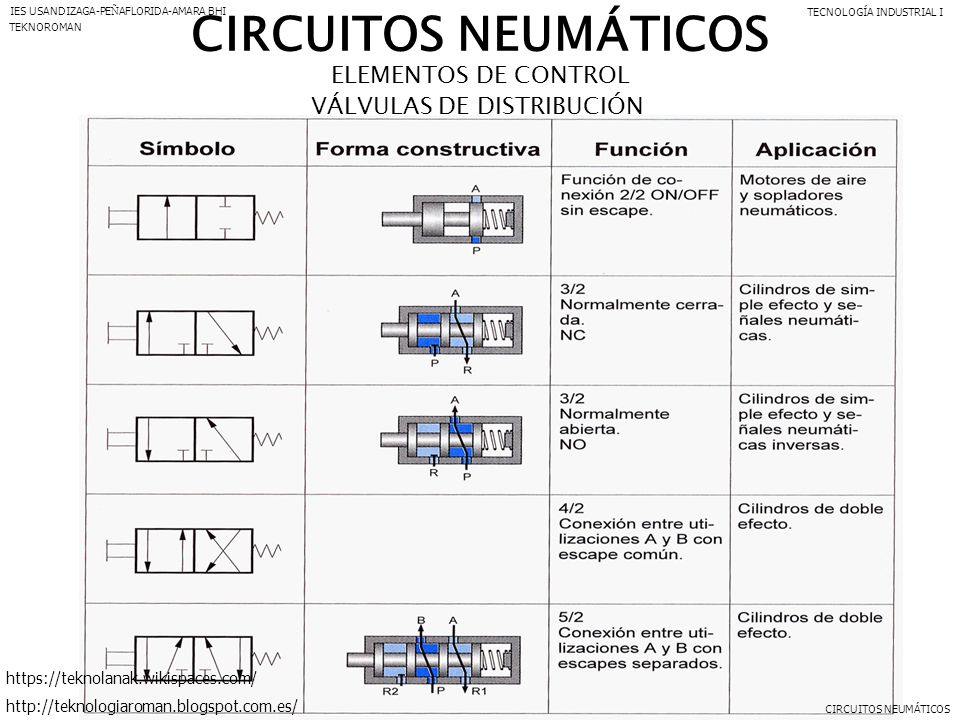

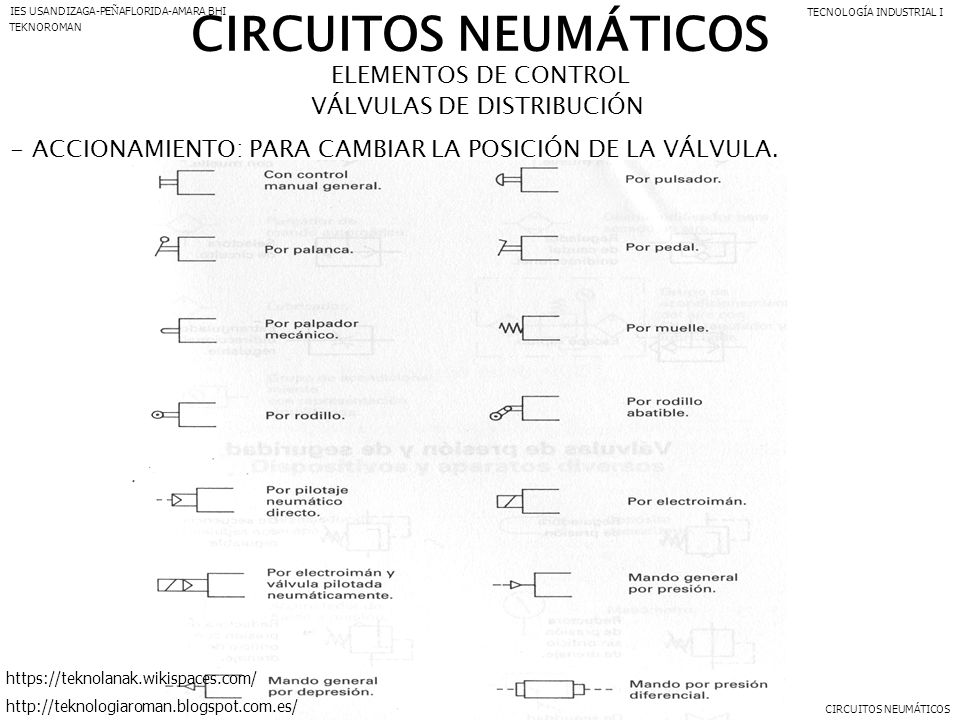

15 VÁLVULAS DE DISTRIBUCIÓN
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS DE DISTRIBUCIÓN ACCIONAMIENTO: PARA CAMBIAR LA POSICIÓN DE LA VÁLVULA. CIRCUITOS NEUMÁTICOS

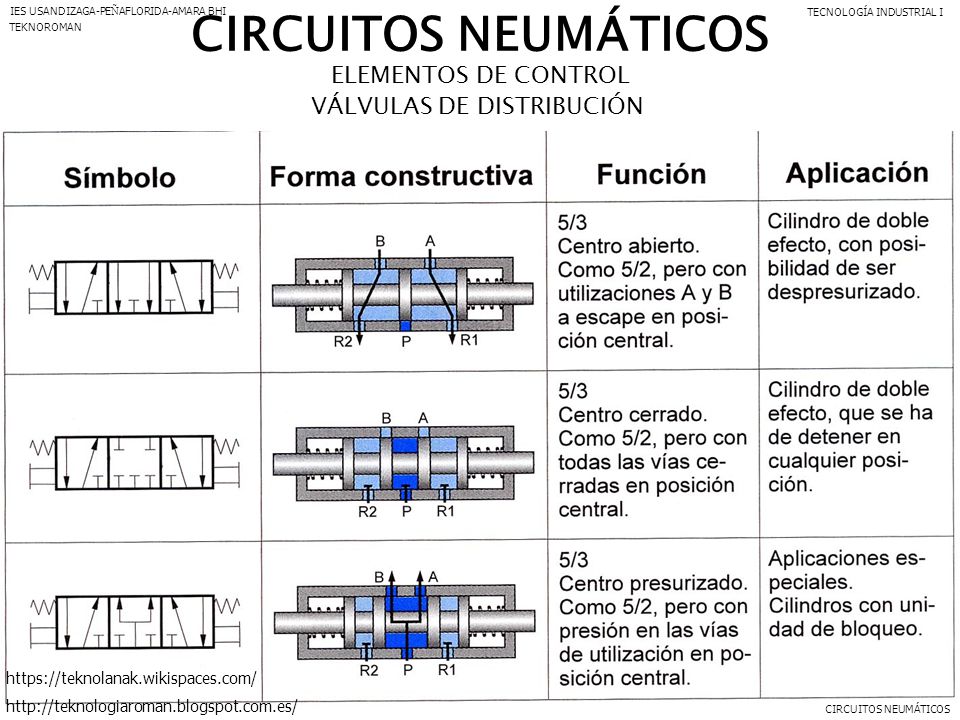

16 VÁLVULAS DE DISTRIBUCIÓN
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS DE DISTRIBUCIÓN CIRCUITOS NEUMÁTICOS

17 VÁLVULAS DE DISTRIBUCIÓN
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS DE DISTRIBUCIÓN CIRCUITOS NEUMÁTICOS

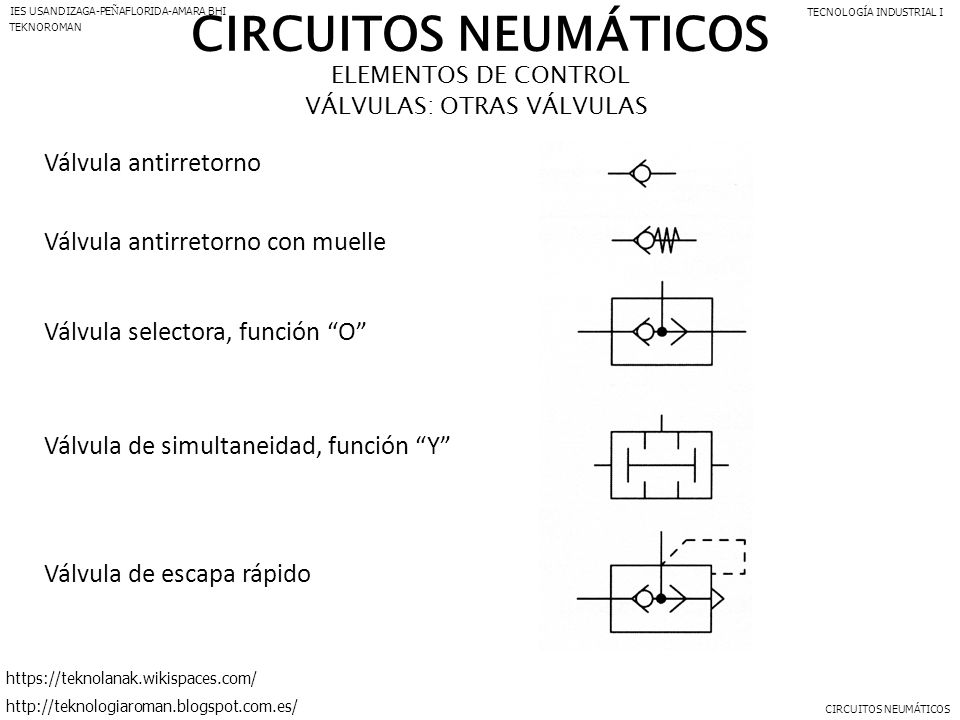

18 VÁLVULAS: OTRAS VÁLVULAS
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ELEMENTOS DE CONTROL VÁLVULAS: OTRAS VÁLVULAS Válvula antirretorno Válvula antirretorno con muelle Válvula selectora, función “O” Válvula de simultaneidad, función “Y” Válvula de escapa rápido CIRCUITOS NEUMÁTICOS

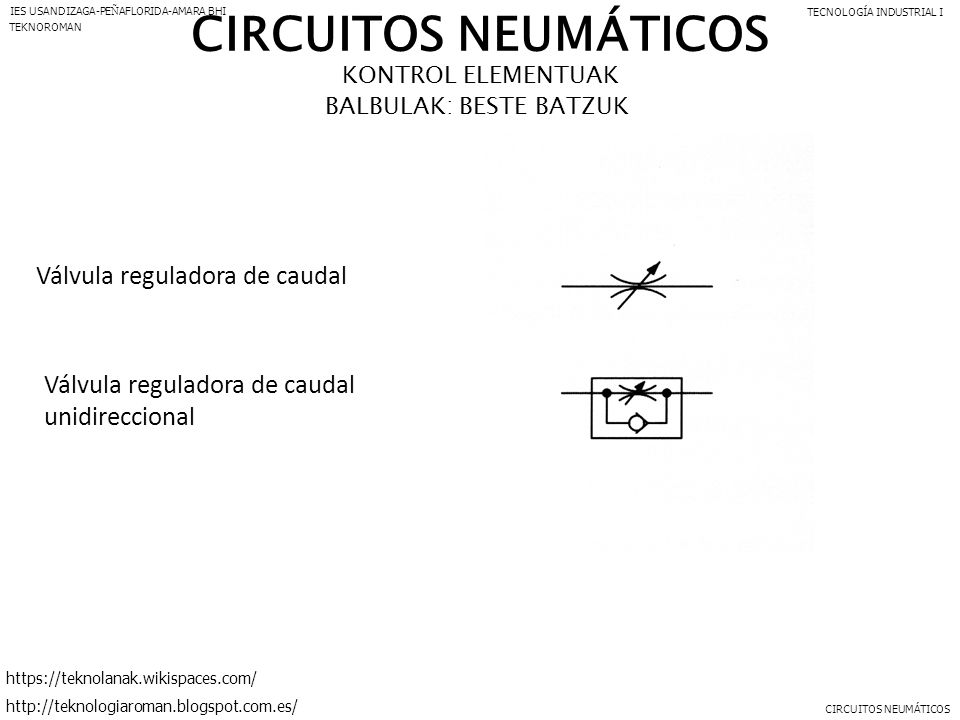

19 BALBULAK: BESTE BATZUK
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN KONTROL ELEMENTUAK BALBULAK: BESTE BATZUK Válvula reguladora de caudal Válvula reguladora de caudal unidireccional CIRCUITOS NEUMÁTICOS

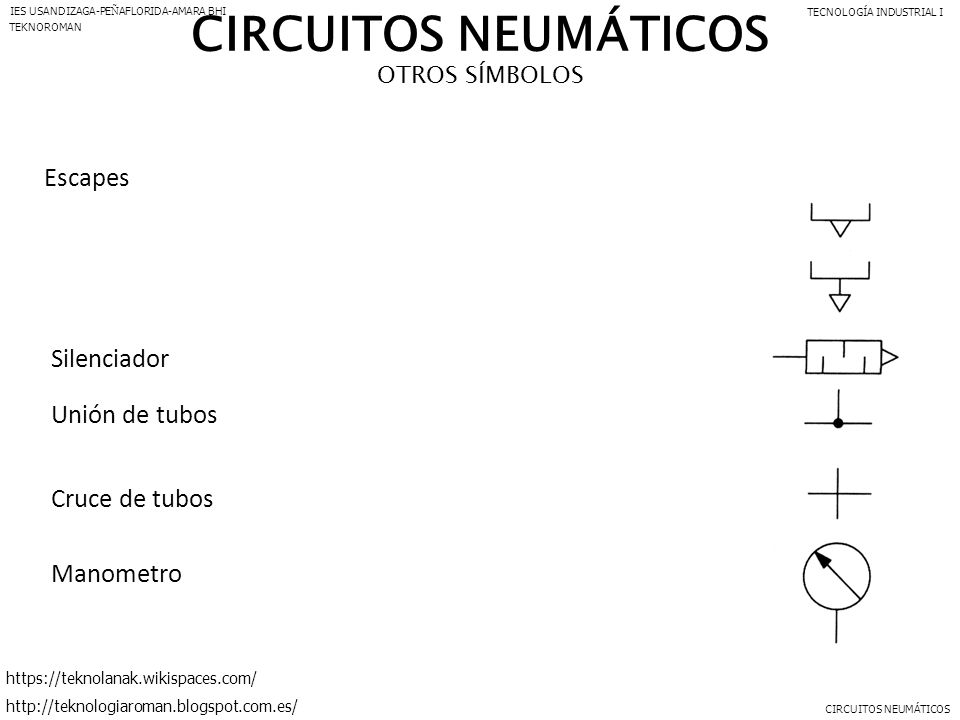

20 CIRCUITOS NEUMÁTICOS Escapes Silenciador Unión de tubos Cruce de tubos
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI CIRCUITOS NEUMÁTICOS TECNOLOGÍA INDUSTRIAL I TEKNOROMAN OTROS SÍMBOLOS Escapes Silenciador Unión de tubos Cruce de tubos Manometro CIRCUITOS NEUMÁTICOS

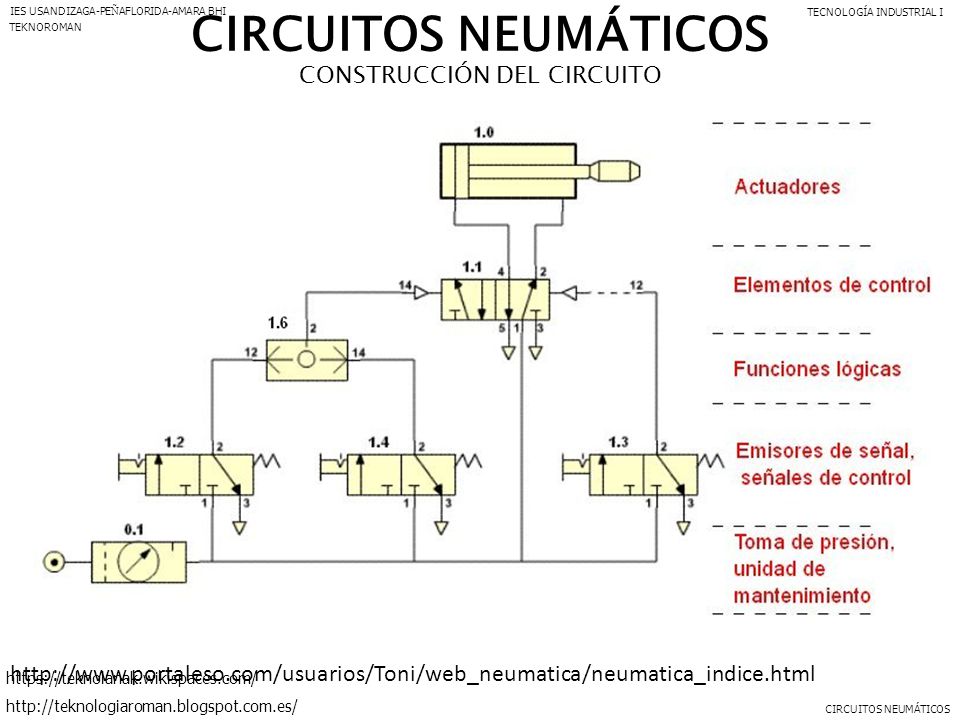

21 CONSTRUCCIÓN DEL CIRCUITO
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN CONSTRUCCIÓN DEL CIRCUITO CIRCUITOS NEUMÁTICOS

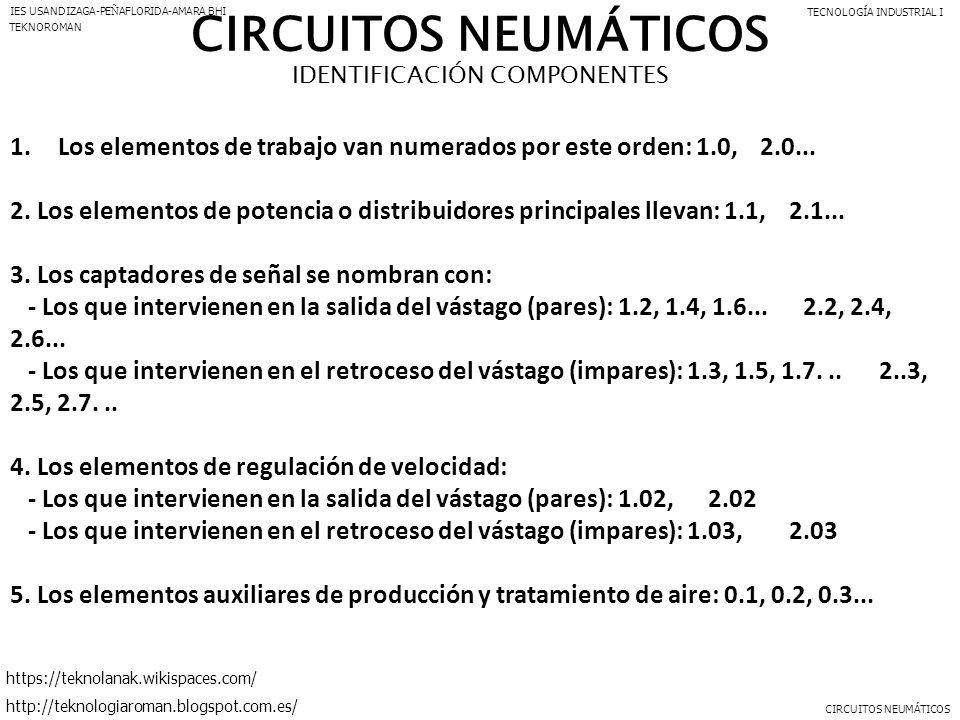

22 IDENTIFICACIÓN COMPONENTES
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN IDENTIFICACIÓN COMPONENTES Los elementos de trabajo van numerados por este orden: 1.0, 2. Los elementos de potencia o distribuidores principales llevan: 1.1, 3. Los captadores de señal se nombran con: - Los que intervienen en la salida del vástago (pares): 1.2, 1.4, , 2.4, - Los que intervienen en el retroceso del vástago (impares): 1.3, 1.5, , 2.5, 4. Los elementos de regulación de velocidad: - Los que intervienen en la salida del vástago (pares): 1.02, - Los que intervienen en el retroceso del vástago (impares): 1.03, 5. Los elementos auxiliares de producción y tratamiento de aire: 0.1, 0.2, CIRCUITOS NEUMÁTICOS

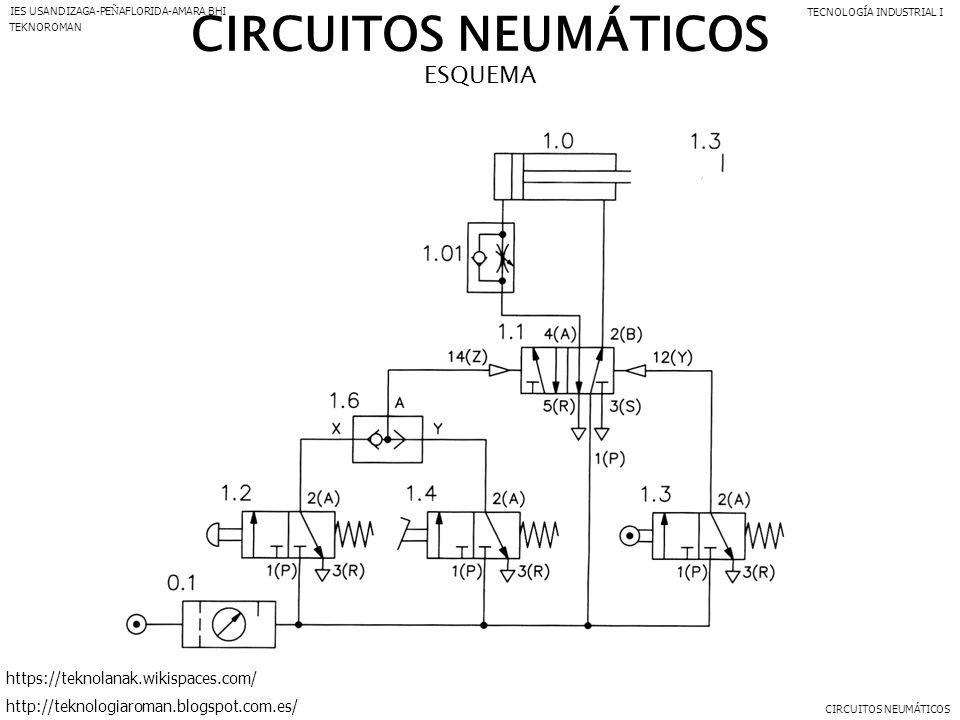

23 CIRCUITOS NEUMÁTICOS ESQUEMA https://teknolanak.wikispaces.com/
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN ESQUEMA CIRCUITOS NEUMÁTICOS

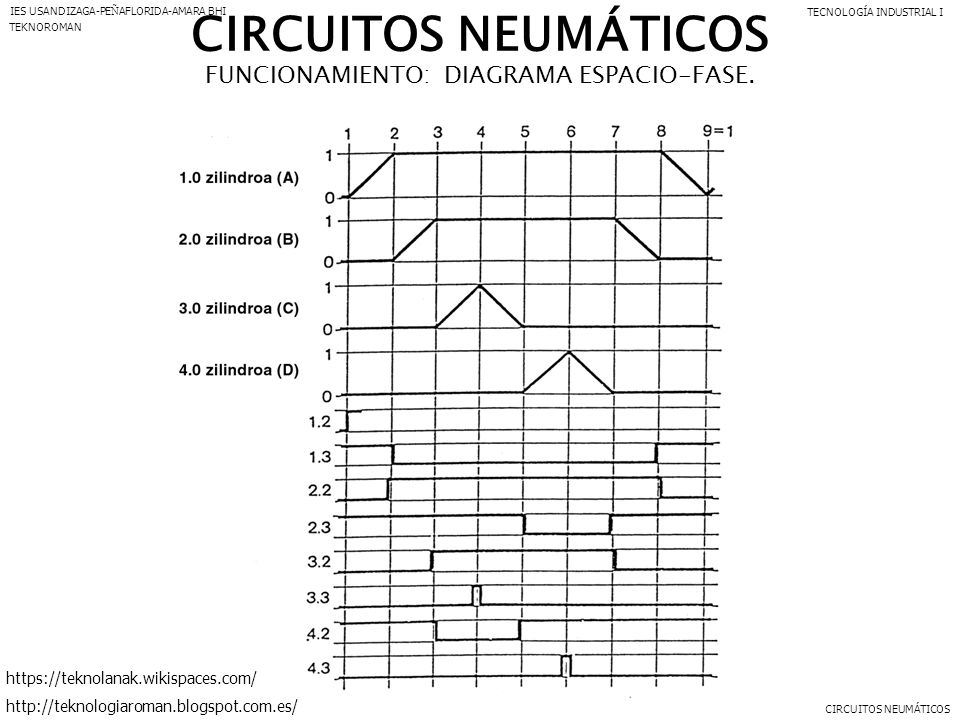

24 FUNCIONAMIENTO: DIAGRAMA ESPACIO-FASE.
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN FUNCIONAMIENTO: DIAGRAMA ESPACIO-FASE. CIRCUITOS NEUMÁTICOS

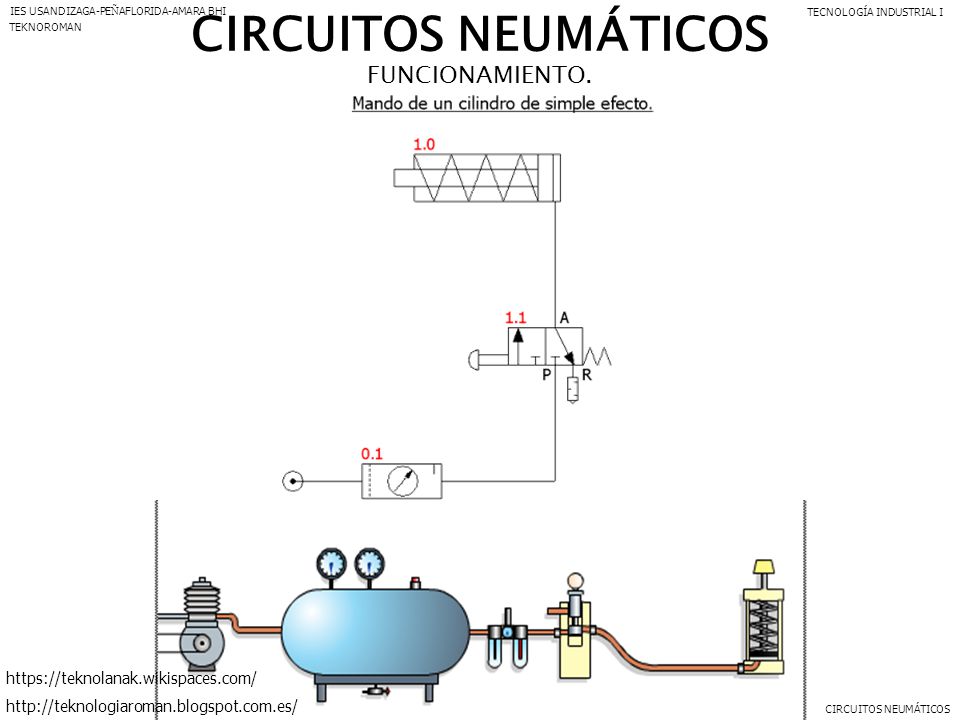

25 CIRCUITOS NEUMÁTICOS FUNCIONAMIENTO.
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN FUNCIONAMIENTO. CIRCUITOS NEUMÁTICOS

26 CIRCUITOS NEUMÁTICOS FUNCIONAMIENTO.
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN FUNCIONAMIENTO. CIRCUITOS NEUMÁTICOS

27 EJEMPLOS. 3/2 VÁLVULA DE DISTRIBUCIÓN Y CILINDRO SIMPLE EFECTO
CIRCUITOS NEUMÁTICOS IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN EJEMPLOS. 3/2 VÁLVULA DE DISTRIBUCIÓN Y CILINDRO SIMPLE EFECTO CIRCUITOS NEUMÁTICOS

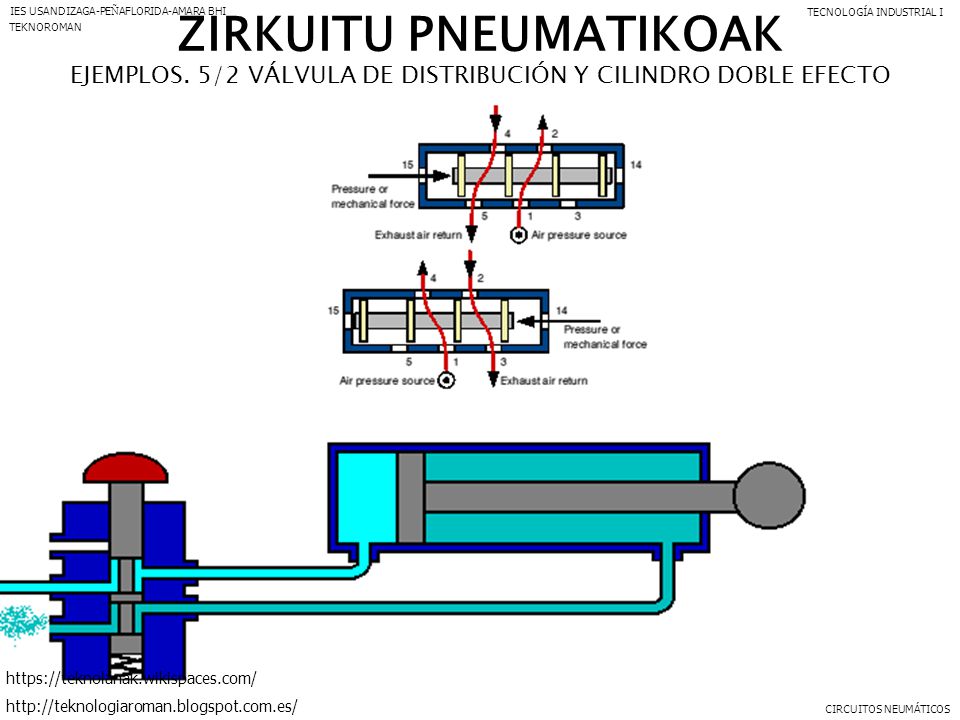

28 ZIRKUITU PNEUMATIKOAK
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI TECNOLOGÍA INDUSTRIAL I TEKNOROMAN EJEMPLOS. 5/2 VÁLVULA DE DISTRIBUCIÓN Y CILINDRO DOBLE EFECTO CIRCUITOS NEUMÁTICOS
