NEUMÁTICA E HIDRÁULICA

Presentaciones similares


Presentación del tema: "NEUMÁTICA E HIDRÁULICA"— Transcripción de la presentación:

1 NEUMÁTICA E HIDRÁULICA
TECNOLOGIA DE 4º E.S.O. TEMA 6 SALIR DEPARTAMENTO DE TECNOLOGIA IES ANDALAN

2 CONTROL NEUMÁTICO E HIDRÁULICO
En vez de energía eléctrica, empleamos un fluido, aire o líquido, para mover todo tipo de mecanismos Se cumple que: fuerza = presión x superficie - Circuito neumático DTO. TECNOLOGIA IES ANDALAN

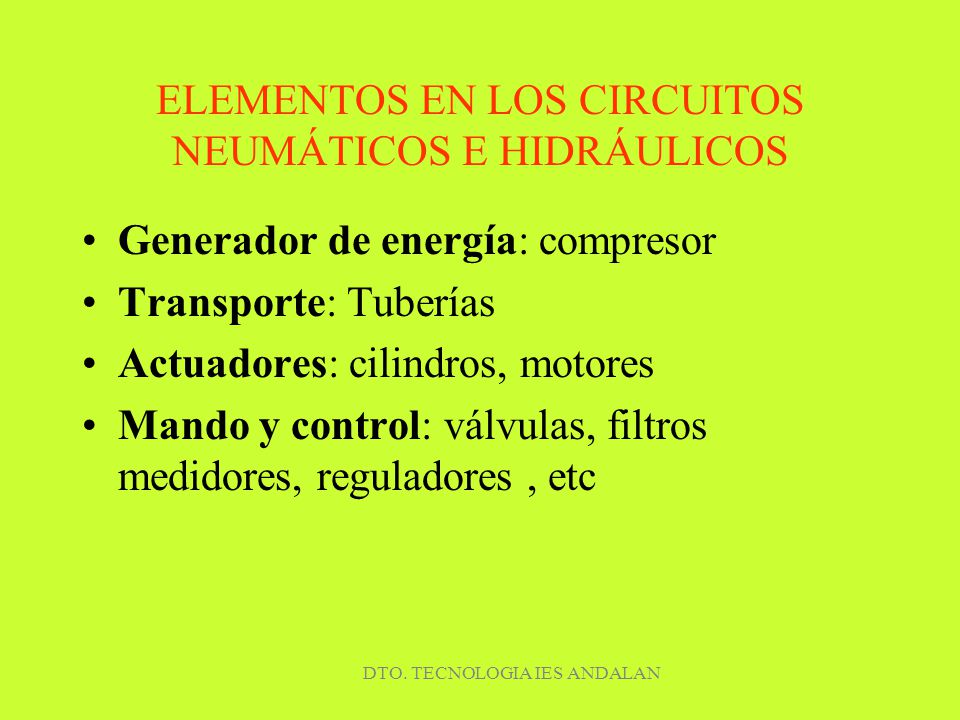

3 ELEMENTOS EN LOS CIRCUITOS NEUMÁTICOS E HIDRÁULICOS
Generador de energía: compresor Transporte: Tuberías Actuadores: cilindros, motores Mando y control: válvulas, filtros medidores, reguladores , etc DTO. TECNOLOGIA IES ANDALAN

4 EL COMPRESOR Y LAS TUBERIAS
- Compresor o toma de aire: Eléctricos o Diesel Tipos: alternativo, rotativo (paletas, tornillo) Acumulador: depósito con manómetro, sistema de seguridad y grifo para purgar el agua -Canalizaciones: Tuberías de acero, latón o plástico Pueden ser fijas o móviles. Las uniones son de soldadura o mediante racores DTO. TECNOLOGIA IES ANDALAN

5 DTO. TECNOLOGIA IES ANDALAN

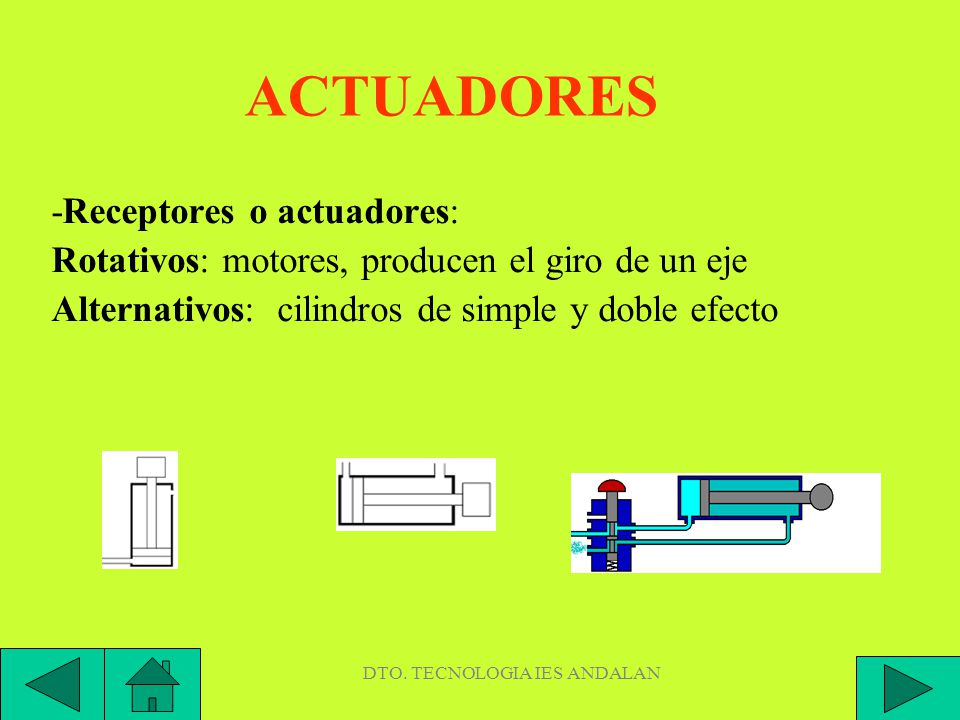

ACTUADORES -Receptores o actuadores: Rotativos: motores, producen el giro de un eje Alternativos: cilindros de simple y doble efecto DTO. TECNOLOGIA IES ANDALAN

6 DTO. TECNOLOGIA IES ANDALAN
MANDO Y CONTROL - Válvulas distribuidoras de: 2/2, 3/2 , 4/2 , 5/2 , 5/3 vias/posiciones Válvulas de bloqueo: antirretorno simultaneidad (función Y) selectora (función O) - Reguladora de flujo: en un sentido regula, en el otro deja circular libremente DTO. TECNOLOGIA IES ANDALAN

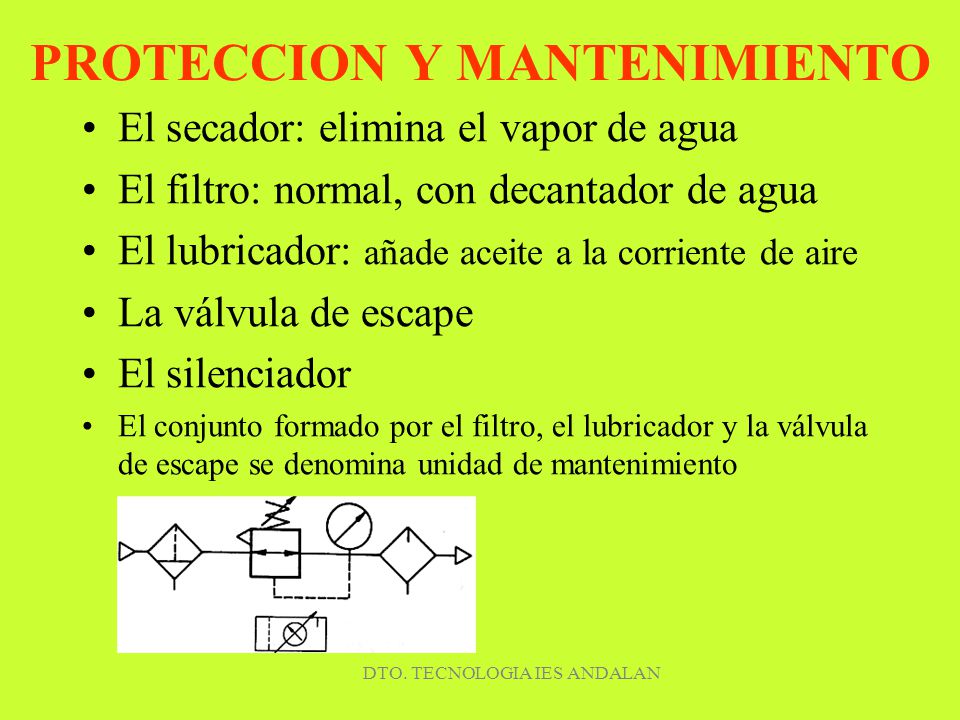

7 PROTECCION Y MANTENIMIENTO
El secador: elimina el vapor de agua El filtro: normal, con decantador de agua El lubricador: añade aceite a la corriente de aire La válvula de escape El silenciador El conjunto formado por el filtro, el lubricador y la válvula de escape se denomina unidad de mantenimiento DTO. TECNOLOGIA IES ANDALAN

8 DTO. TECNOLOGIA IES ANDALAN

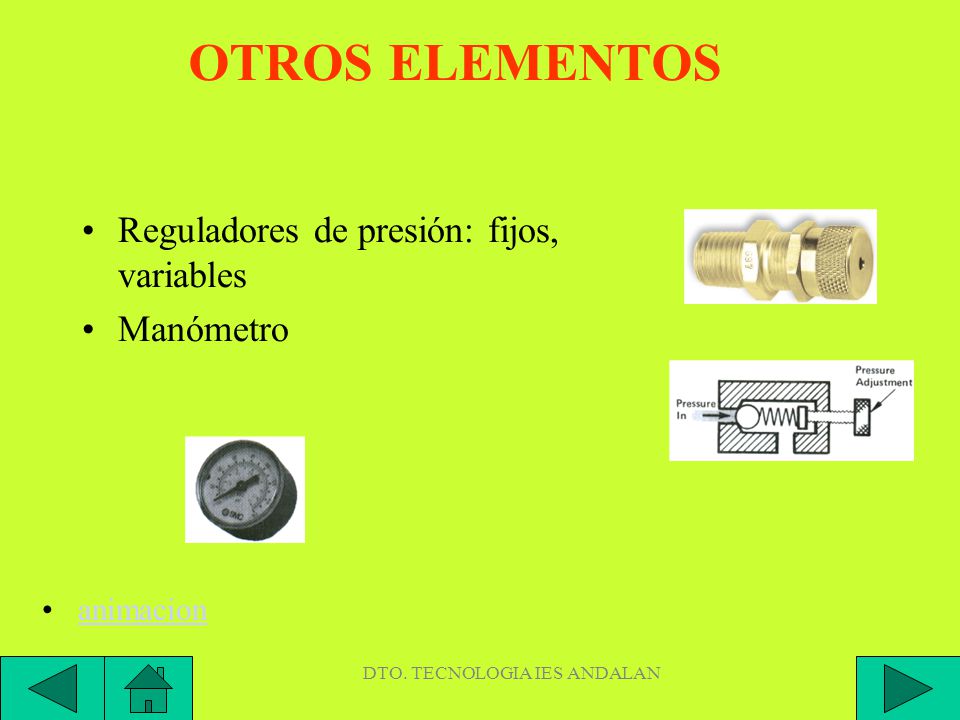

OTROS ELEMENTOS Reguladores de presión: fijos, variables Manómetro animacion DTO. TECNOLOGIA IES ANDALAN

9 DTO. TECNOLOGIA IES ANDALAN
CIRCUITOS NEUMATICOS circuitos DTO. TECNOLOGIA IES ANDALAN

10 DTO. TECNOLOGIA IES ANDALAN

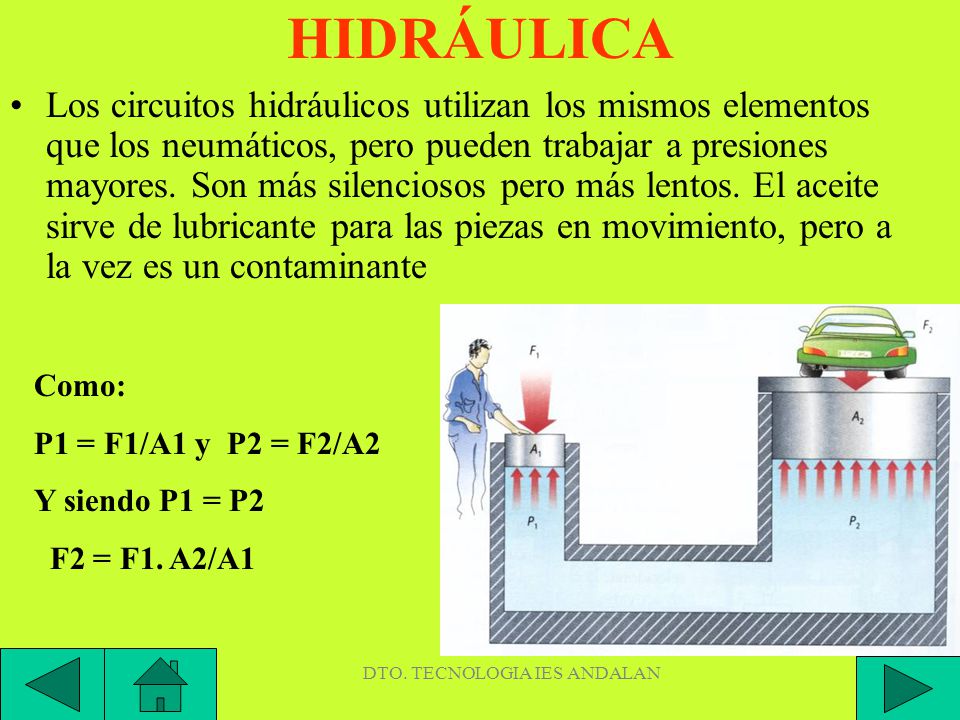

HIDRÁULICA Los circuitos hidráulicos utilizan los mismos elementos que los neumáticos, pero pueden trabajar a presiones mayores. Son más silenciosos pero más lentos. El aceite sirve de lubricante para las piezas en movimiento, pero a la vez es un contaminante Como: P1 = F1/A1 y P2 = F2/A2 Y siendo P1 = P2 F2 = F1. A2/A1 DTO. TECNOLOGIA IES ANDALAN

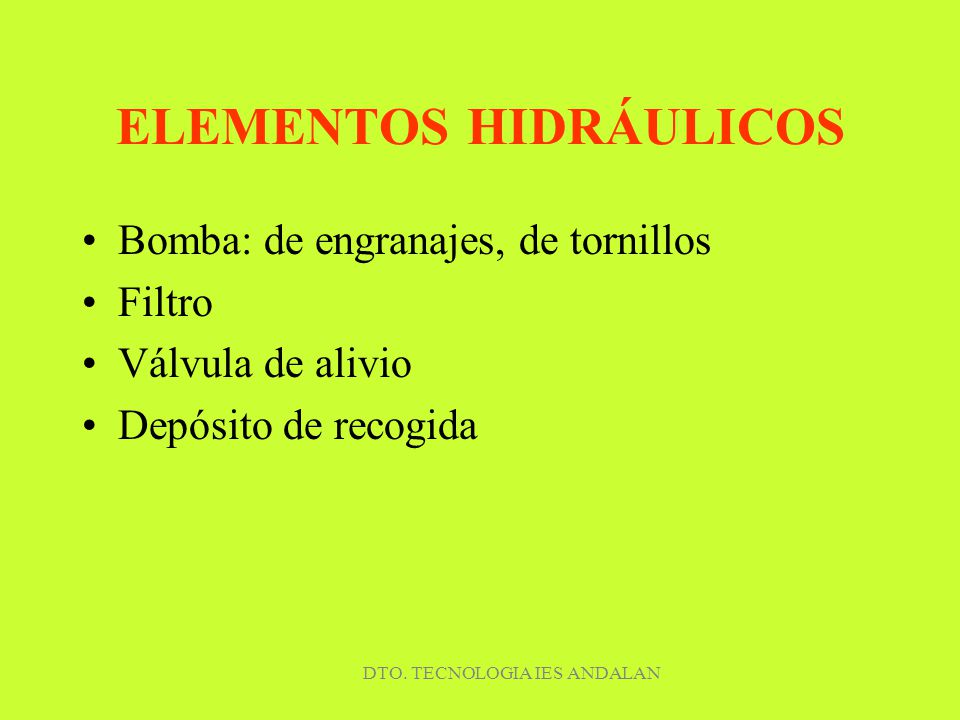

11 ELEMENTOS HIDRÁULICOS
Bomba: de engranajes, de tornillos Filtro Válvula de alivio Depósito de recogida DTO. TECNOLOGIA IES ANDALAN
