Neumática e Hidráulica Circuitos Neumáticos Simples.

Presentaciones similares


Presentación del tema: "Neumática e Hidráulica Circuitos Neumáticos Simples."— Transcripción de la presentación:

1 Neumática e Hidráulica Circuitos Neumáticos Simples

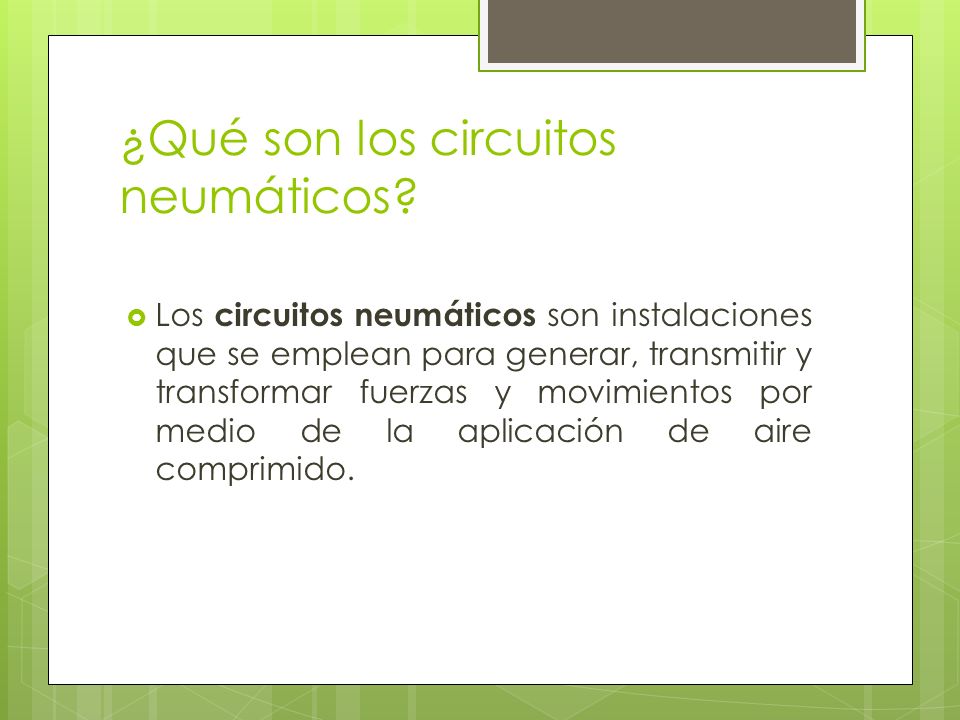

2 ¿Qué son los circuitos neumáticos? Los circuitos neumáticos son instalaciones que se emplean para generar, transmitir y transformar fuerzas y movimientos por medio de la aplicación de aire comprimido.

3 Circuitos Neumáticos Básicos A continuación se exponen aquellos circuitos que, por su importancia y por su uso, forman parte de la mayoría de las instalaciones neumáticas de nuestro entorno.

4 Mando directo de un cilindro de simple efecto con válvula 3/2 de comando manual por pulsador.

5 Mando indirecto de un cilindro de simple efecto con válvula 3/2 mandada por una señal neumática proveniente de una válvula 3/2 accionada manualmente.

6 Mando directo de un cilindro de simple efecto con válvula 3/2 de comando manual por pulsador con regulación de avance

7 Mando directo de un cilindro de doble efecto mediante una válvula 4/2 monoestable de accionamiento por pedal.

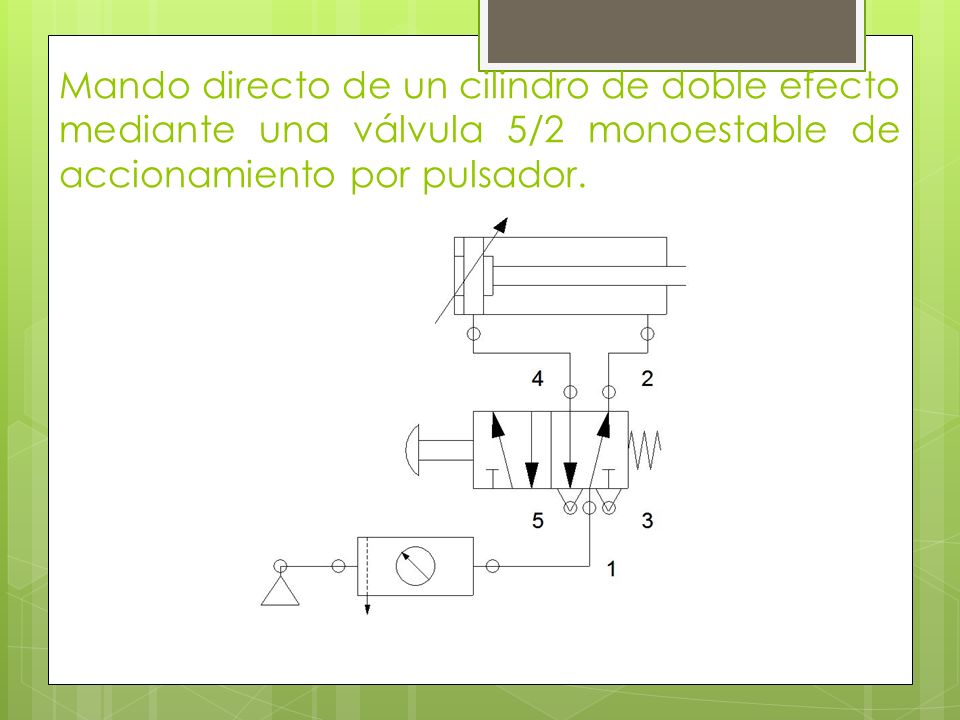

8 Mando directo de un cilindro de doble efecto mediante una válvula 5/2 monoestable de accionamiento por pulsador.

9 Combinaciones de válvulas en un circuito neumático

10 Circuito Neumático con función lógica «and»

11 Circuito Neumático con función lógica «or»

12 Diagrama de Espacio-Fase En los diagramas de movimiento (espacio - fase o espacio - tiempo) se grafican, el espacio recorrido versus el tiempo Velocidad normal Velocidad lenta Velocidad rápida

13 De este tipo de diagramas se obtienen también la secuencia de los cilindros. Con la letra mayúscula se define el cilindro y con los signos + y – se denotan las carreras de avance y retroceso. Ejemplo: A+, A-, B+, C+, C-, B-.

14 De los diagramas espacio-tiempo, se puede obtener el tiempo en que tardan los vástagos de los cilindros en realizar las carreras de avance y retroceso. Con respecto al diagrama espacio-fase, la diferencia radica en que al haber reguladores, temporizadores y otras válvulas las pendientes de los diagramas son diferentes. Igualmente en un mismo grafico se puede colocar las velocidades y secuencia de los mismos.

15 Estos diagramas cobran gran importancia cuando se diseñan sistemas neumáticos con múltiples cilindros, como el método de cilindros en cascada. La forma de relacionar los movimientos de los diferentes cilindros sale justamente de este tipo de gráficos.

16 Ejemplo de la implementación de diagramas de fase.

17 Confección del diagrama Espacio-Fase
