Neumática Libro 4º Tecnología Oxford Pags. 153-175 Tema 6.

Presentaciones similares


Presentación del tema: "Neumática Libro 4º Tecnología Oxford Pags. 153-175 Tema 6."— Transcripción de la presentación:

1 Neumática Libro 4º Tecnología Oxford Pags Tema 6

2 Símil Electricidad / Neumática Estamos muy acostumbrados a trabajar con electricidad, Luz, Motores, calor, etcPero con aire u otros fluidos también podemos conseguir trabajo Compresor Elemento que proporciona el aire comprimido que vamos a utilizar para realizar un trabajo. Válvula Permite o no el paso del aire que viene del compresor hacia el actuador Actuador En este caso es un cilindro de simple efecto, al que cuando entra aire se produce la salida del vástago que utilizaremos para elevar, aplastar, sujetar, etc.

3 Un ejemplo. Compactador de Latas AnimaciónImagen

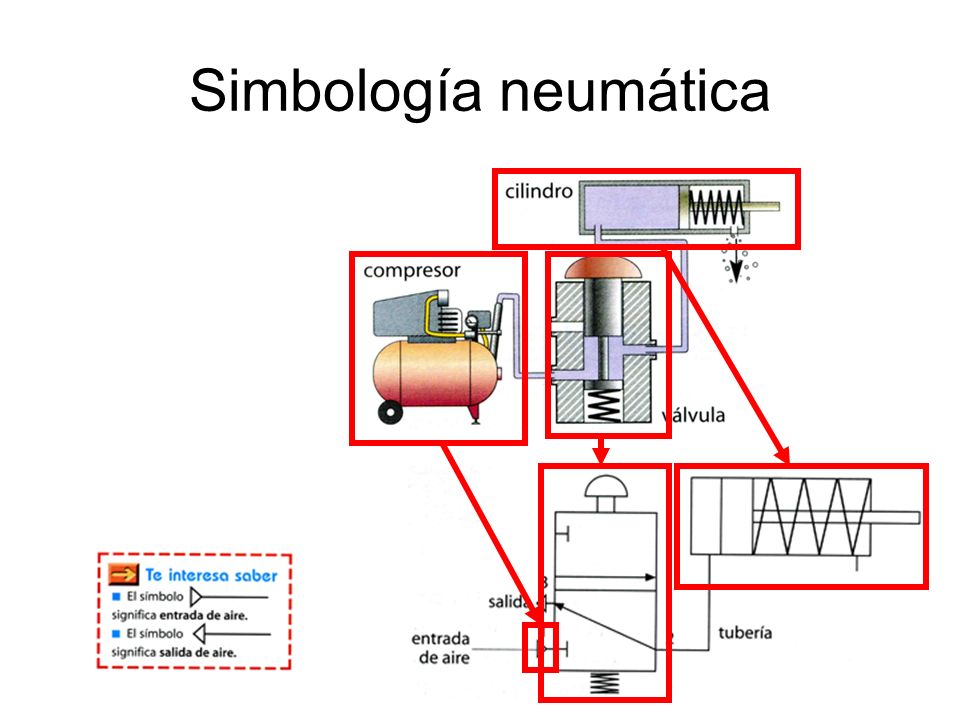

4 Simbología neumática

5 Compresor Pistón Compresor De aire Calderín Manómetro Salida Aire

6 Cómo funcionan las válvulas Otros Accionamientos

7 Válvulas

8 Cómo se nombran las válvulas 1º· Número de Vías, es decir de orificios que presenta la válvula 1 32 En este ejemplo 3 VÍAS 2º· Número de Posiciones En este caso 2 POSICIONES 3º· Accionamiento En este caso por BOTÓN 4º· Retroceso En este caso por MUELLE 5º· Nombre: Válvula 3/2 Botón/Muelle 6º· En ocasiones también se indica la posición normal, es decir aquella en la que se encuentra la válvula cuando no la hemos accionado. En la de arriba, cuando está sin accionar, el aire no pasa, por lo que se llama Normalmente Cerrada, N/C. En la de abajo pasa lo contrario, por tanto es Normalmente Abierta, N/A. Válvula 3/2 N/C Botón/Muelle

9 Ejercicios 3/2 N/C Palanca/Muelle 3/2 N/C Pilotaje neumático/Muelle 5/3 N/C Palanca con enclavamiento 2/2 Botón 4/2 Relé/muelle

10 Final de Carrera 3 Vías 5 Vías Relé

11 Actuadores aire Cilindros de SIMPLE EFECTO: Sólo hace fuerza útil a la salida Cilindros de DOBLE EFECTO: Hace fuerza útil en los dos sentidos Entra aire Sale aire Símbolo Entra aire Sale aire

12 Otras Válvulas Válvula lógica OVálvula lógica Y

13 Regulador de flujo

14 Ejemplo 1: Circuito Mando Cilindro de SIMPLE EFECTO

15 Ejemplo 2: Mando simultáneo de cilindro de SIMPLE EFECTO

16 Ejemplo 2a: Mando simultáneo de cilindro de SIMPLE EFECTO (otra configuración)

17 Ejemplo 3: Circuito Mando Cilindro de DOBLE EFECTO

18 Circuito con válvula temporizadora

19 Hidráulica

20
