CIRCUITOS NEUMÁTICOS Circuito de control de un cilindro de simple efecto.

Presentación del tema: "CIRCUITOS NEUMÁTICOS Circuito de control de un cilindro de simple efecto."— Transcripción de la presentación:

1 CIRCUITOS NEUMÁTICOS Circuito de control de un cilindro de simple efecto.

2 CIRCUITOS NEUMÁTICOS Circuito de control de un cilindro de doble efecto válvula 4/2

3 CIRCUITOS NEUMÁTICOS Circuito de control de un cilindro de doble efecto válvula 5/2

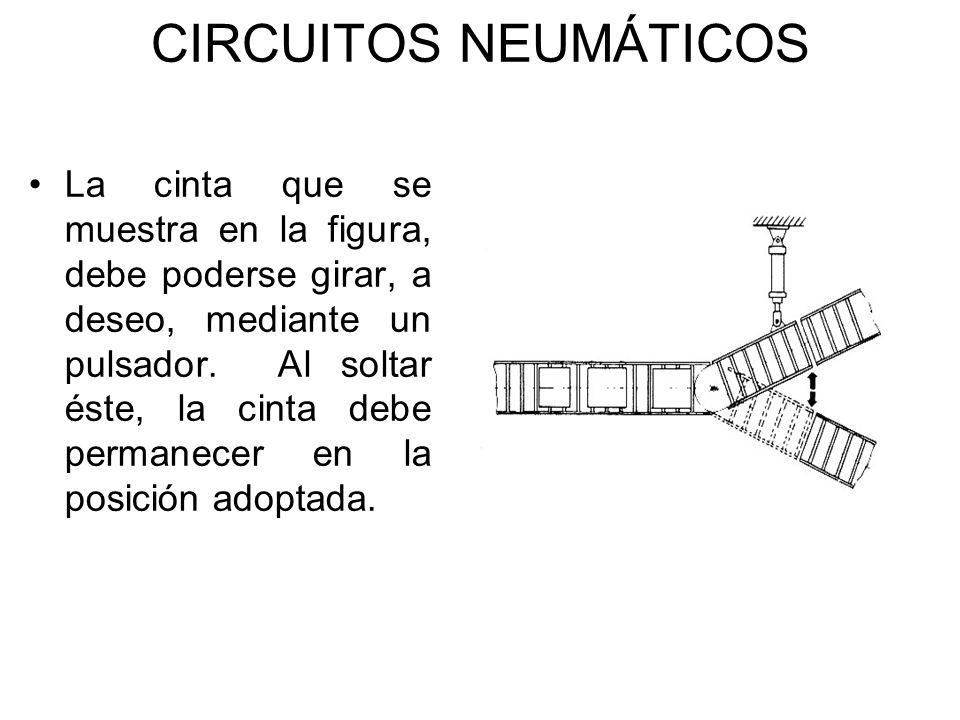

4 CIRCUITOS NEUMÁTICOS La cinta que se muestra en la figura, debe poderse girar, a deseo, mediante un pulsador. Al soltar éste, la cinta debe permanecer en la posición adoptada.

5 CIRCUITOS NEUMÁTICOS Mediante un pulsador ha de hacerse bajar la cuchara de fundición. Esta ha de levantase por inversión automática, es decir, al llegar al final de su posición, también de manera lenta.

6 CIRCUITOS NEUMÁTICOS Con un troquel se deben estampar diferentes escalas en el cuerpo de una regla metálica. La salida del troquel para estampar ha de tener lugar al accionar un pulsador. El retroceso se debe realizar cuando exista la presión ajustada.

7 CIRCUITOS NEUMÁTICOS Hay que distribuir altenativamente las bolas de un cargador por gravedad en los conductos 1 y 2. La señal para la carrera de retroceso del cilindro 1 debe ser dada mediante un pulsador manual o por una válvula pedal. El vástago del cilindro avanza accionado por una válvula de rodillo.

8 CIRCUITOS NEUMÁTICOS Resolución giro de banda de rodillos.

9 CIRCUITOS NEUMÁTICOS Resolución levantamiento de cuchara de fundición.

10 CIRCUITOS NEUMÁTICOS Resolución estampado regla metálica

11 CIRCUITOS NEUMÁTICOS Resolución seleccionador de bolas.
