1 Automatización neumática1 AUTOMATIZACIÓN NEUMÁTICA Conceptos básicos, elementos y esquemas

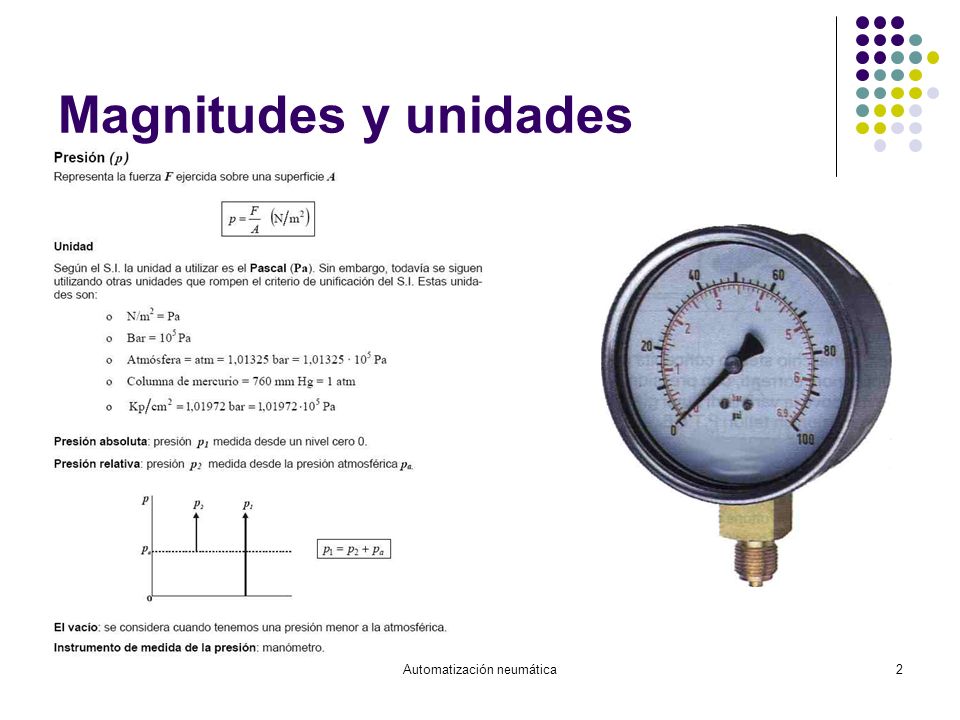

2 Automatización neumática2 Magnitudes y unidades

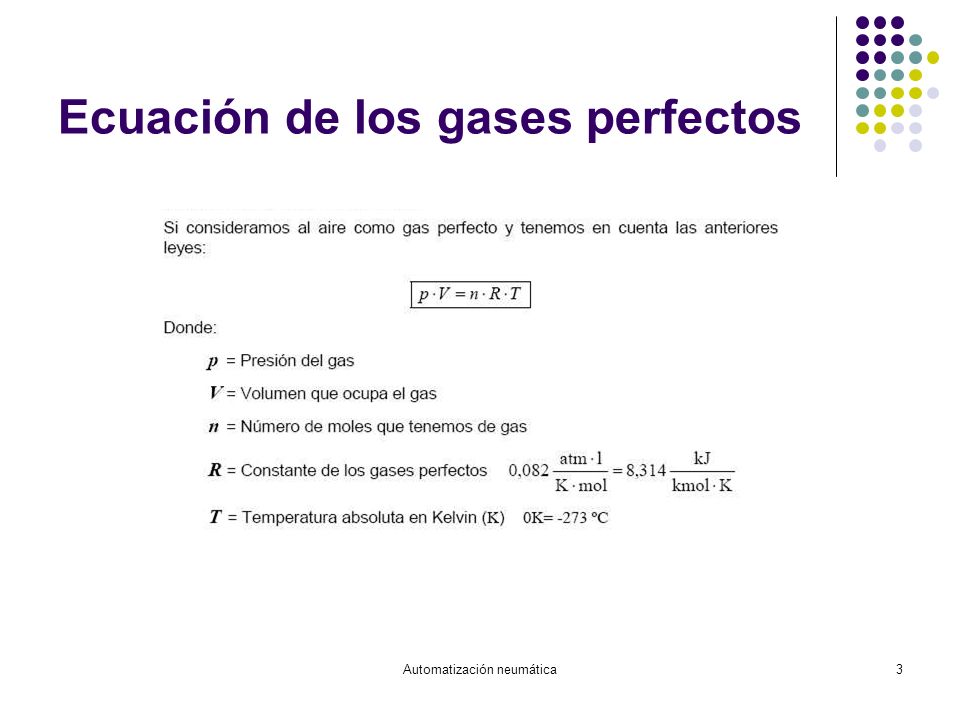

3 Automatización neumática3 Ecuación de los gases perfectos

4 Automatización neumática4 Ley de Boyle -Mariotte El volumen es inversamente proporcional a la presión: Si la presión aumenta, el volumen disminuye. Si la presión disminuye, el volumen aumenta. P1 · V1 = P2 · V2; T = cte

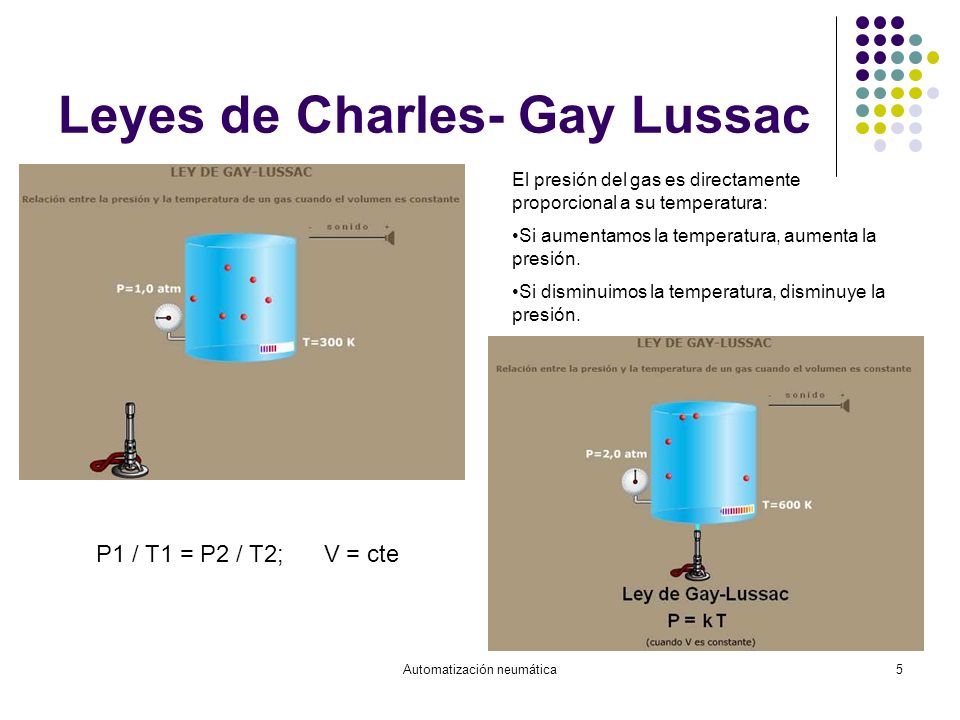

5 Automatización neumática5 Leyes de Charles- Gay Lussac El presión del gas es directamente proporcional a su temperatura: Si aumentamos la temperatura, aumenta la presión. Si disminuimos la temperatura, disminuye la presión. P1 / T1 = P2 / T2; V = cte

6 Automatización neumática6 Elementos de una instalación neumática PRODUCCIÓN Y TRATAMIENTO DE AIRE COMPRESOR. MOTOR ELÉCTRICO. PRESOSTATO. VÁLVULA ANTIRETORNO. DEPÓSITO. MANÓMETRO. PURGA AUTOMÁTICA. VÁLVULA DE SEGURIDAD. SECADOR DE AIRE REFRIGERADO. FILTRO DE LÍNEA. CIRCUITO DE UTILIZACIÓN TOMA DE AIRE. PURGA AUTOMÁTICA. UNIDAD DE MANTENIMIENTO: FRL. VÁLVULA DIRECCIONAL. ACTUADOR. CONTROLADORES DE VELOCIDAD.

7 Automatización neumática7 Compresores alternativos Compresor de pistón de una etapa Compresor de pistón de dos etapas Compresor de diafragma

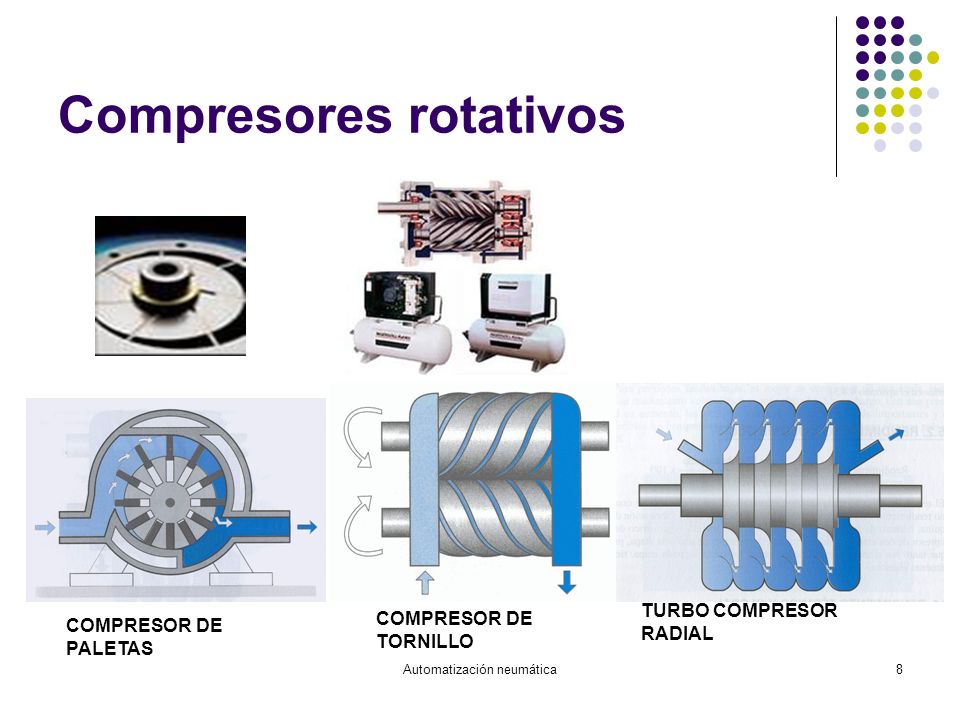

8 Automatización neumática8 Compresores rotativos COMPRESOR DE PALETAS COMPRESOR DE TORNILLO TURBO COMPRESOR RADIAL

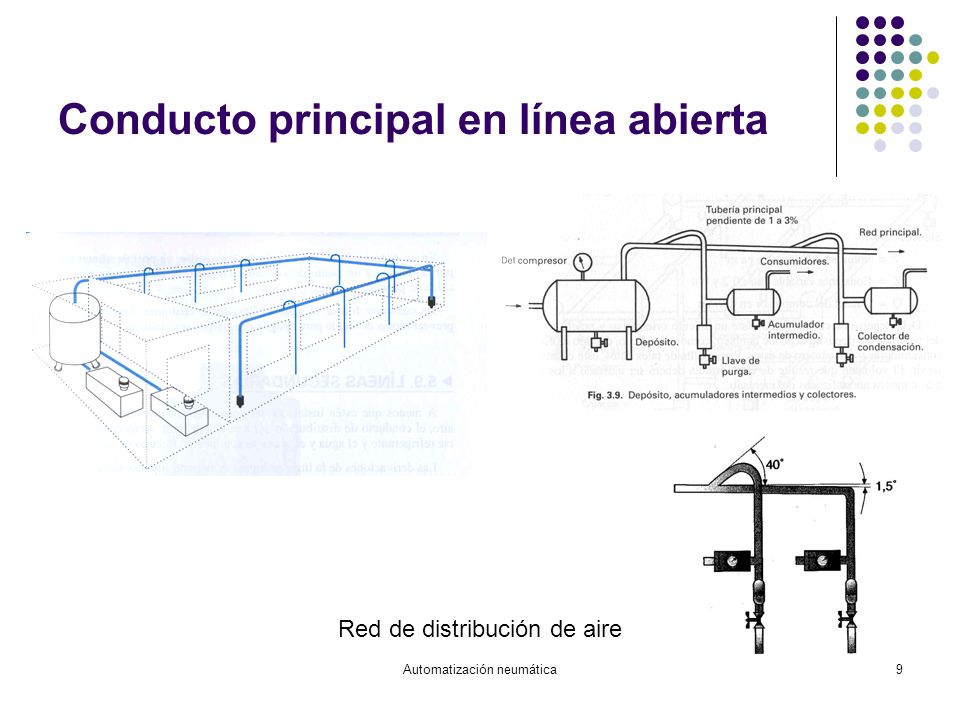

9 Automatización neumática9 Conducto principal en línea abierta Red de distribución de aire

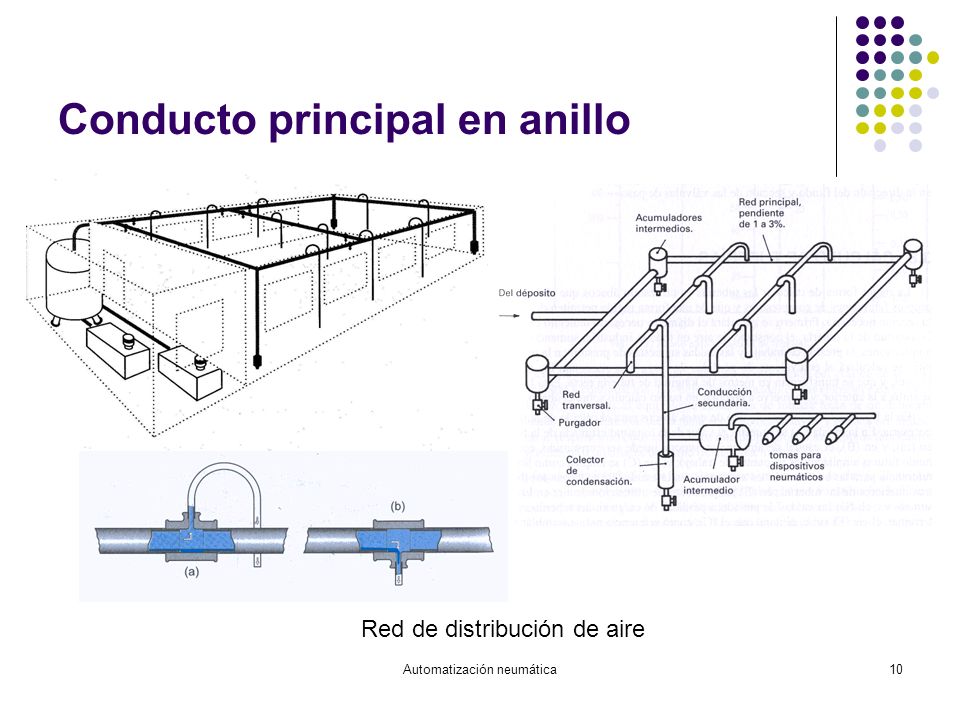

10 Automatización neumática10 Conducto principal en anillo Red de distribución de aire

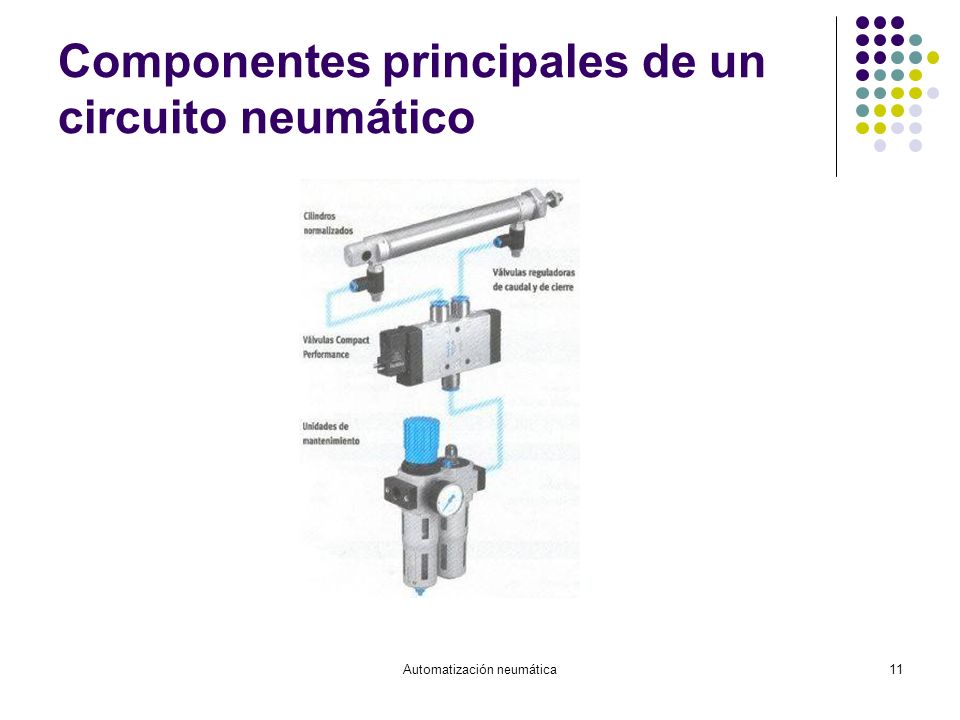

11 Automatización neumática11 Componentes principales de un circuito neumático

12 Automatización neumática12 Unidad de mantenimiento

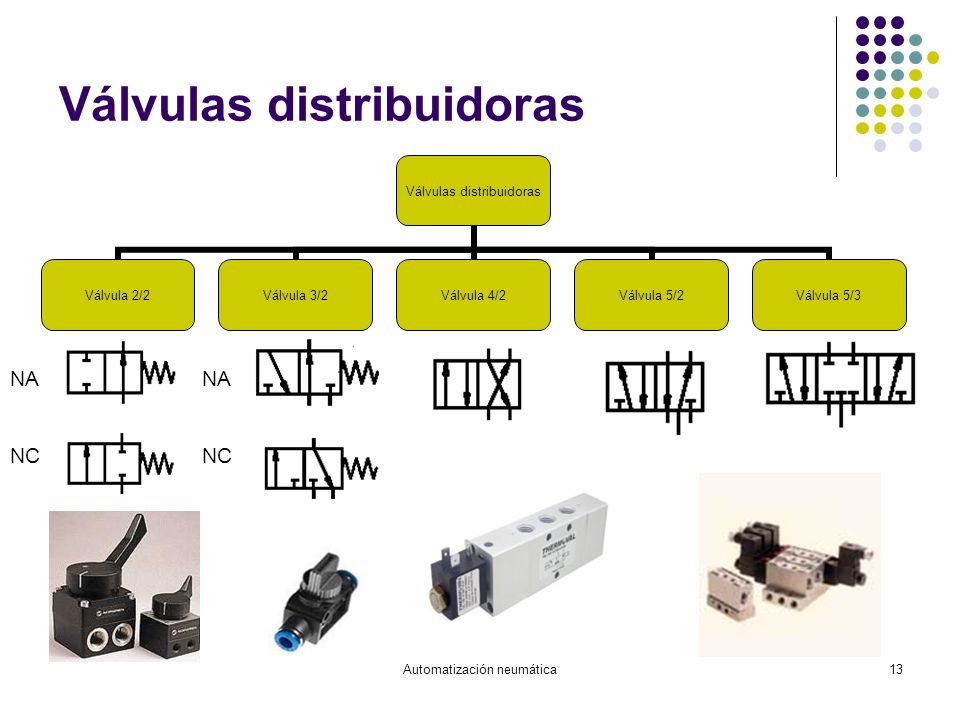

13 Automatización neumática13 Válvulas distribuidoras Válvula 2/2Válvula 3/2Válvula 4/2Válvula 5/2Válvula 5/3 NA NC NA NC

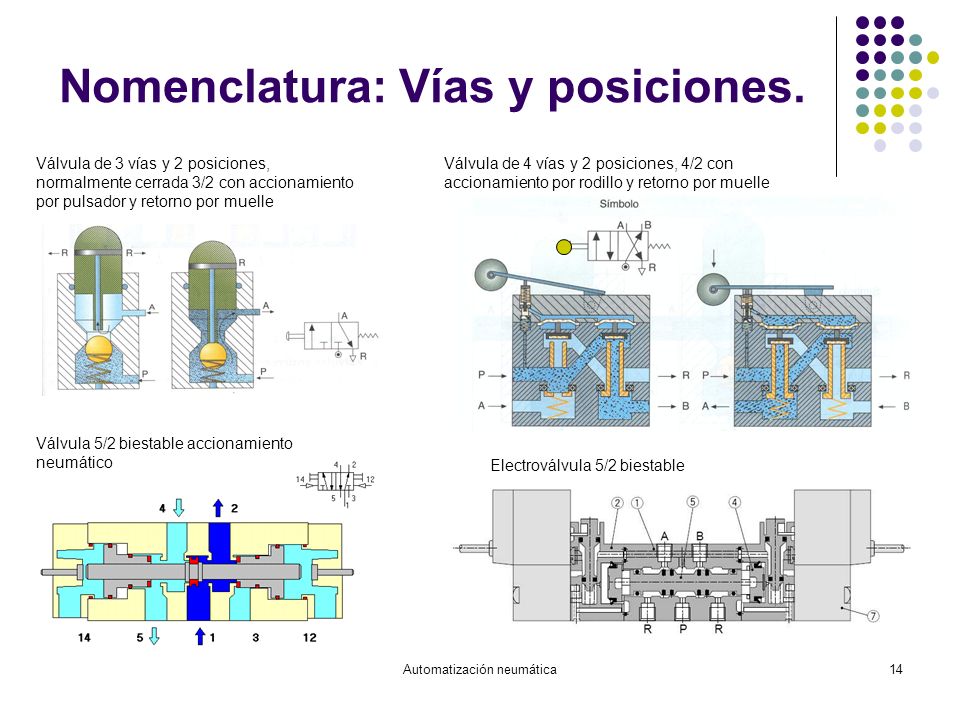

14 Automatización neumática14 Nomenclatura: Vías y posiciones. Válvula de 3 vías y 2 posiciones, normalmente cerrada 3/2 con accionamiento por pulsador y retorno por muelle Válvula de 4 vías y 2 posiciones, 4/2 con accionamiento por rodillo y retorno por muelle Válvula 5/2 biestable accionamiento neumático Electroválvula 5/2 biestable

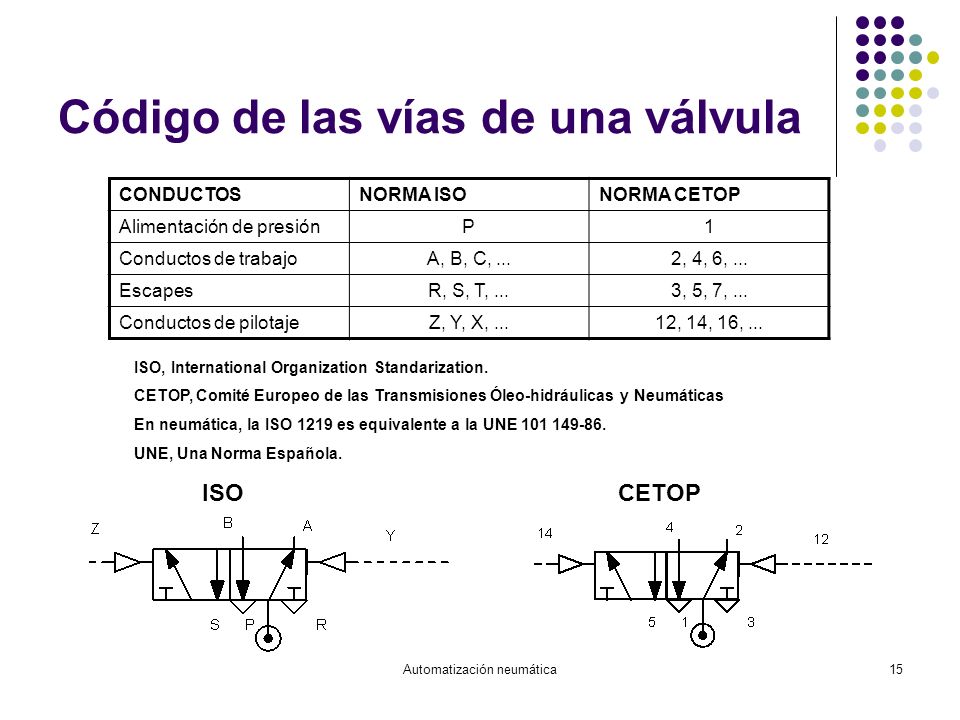

15 Automatización neumática15 Código de las vías de una válvula CONDUCTOSNORMA ISONORMA CETOP Alimentación de presiónP1 Conductos de trabajoA, B, C,...2, 4, 6,... EscapesR, S, T,...3, 5, 7,... Conductos de pilotajeZ, Y, X,...12, 14, 16,... ISO, International Organization Standarization. CETOP, Comité Europeo de las Transmisiones Óleo-hidráulicas y Neumáticas En neumática, la ISO 1219 es equivalente a la UNE UNE, Una Norma Española. ISOCETOP

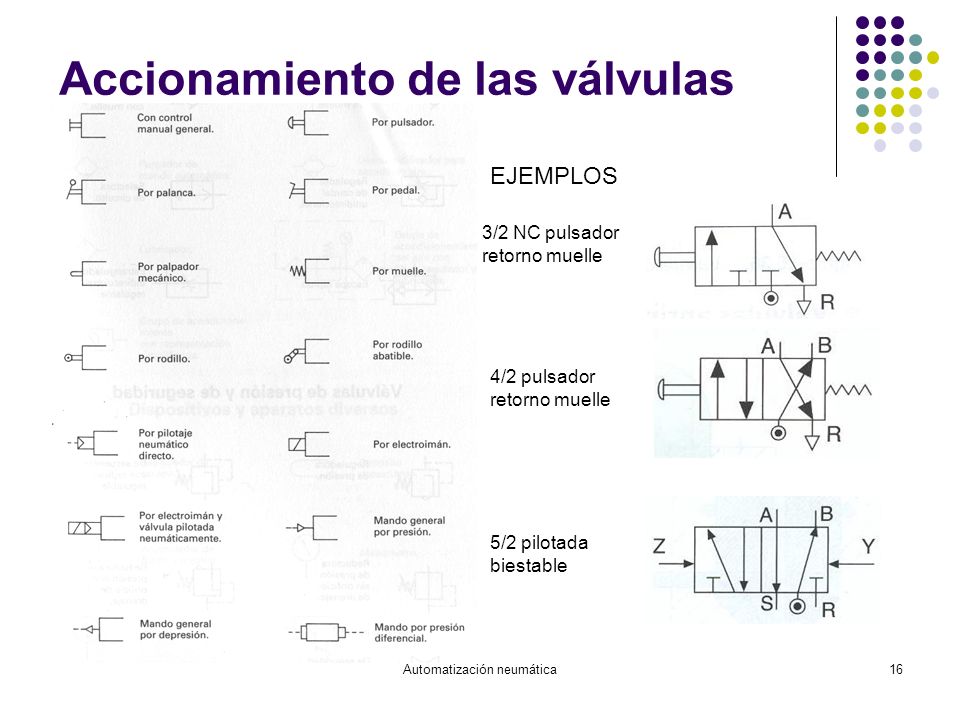

16 Automatización neumática16 Accionamiento de las válvulas 3/2 NC pulsador retorno muelle 4/2 pulsador retorno muelle 5/2 pilotada biestable EJEMPLOS

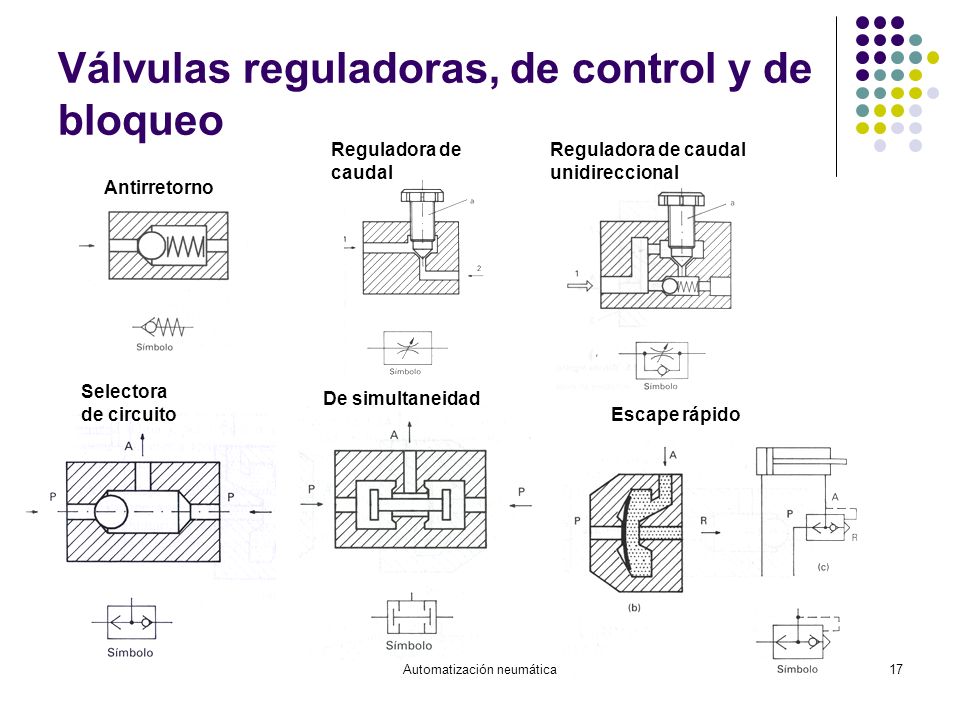

17 Automatización neumática17 Válvulas reguladoras, de control y de bloqueo Antirretorno Reguladora de caudal Reguladora de caudal unidireccional Selectora de circuito De simultaneidad Escape rápido

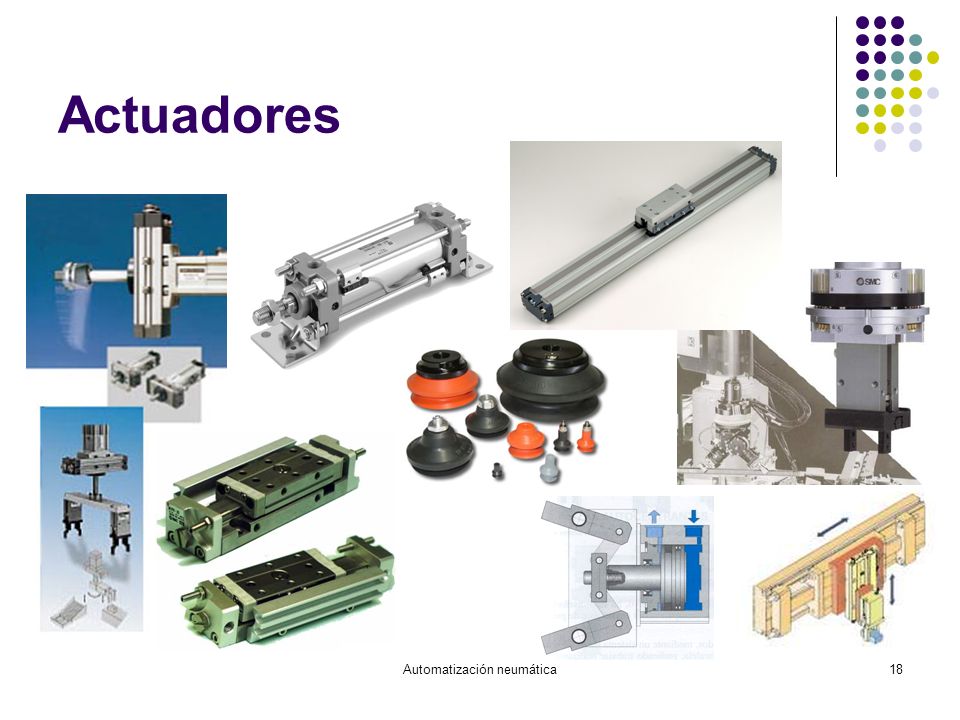

18 Automatización neumática18 Actuadores

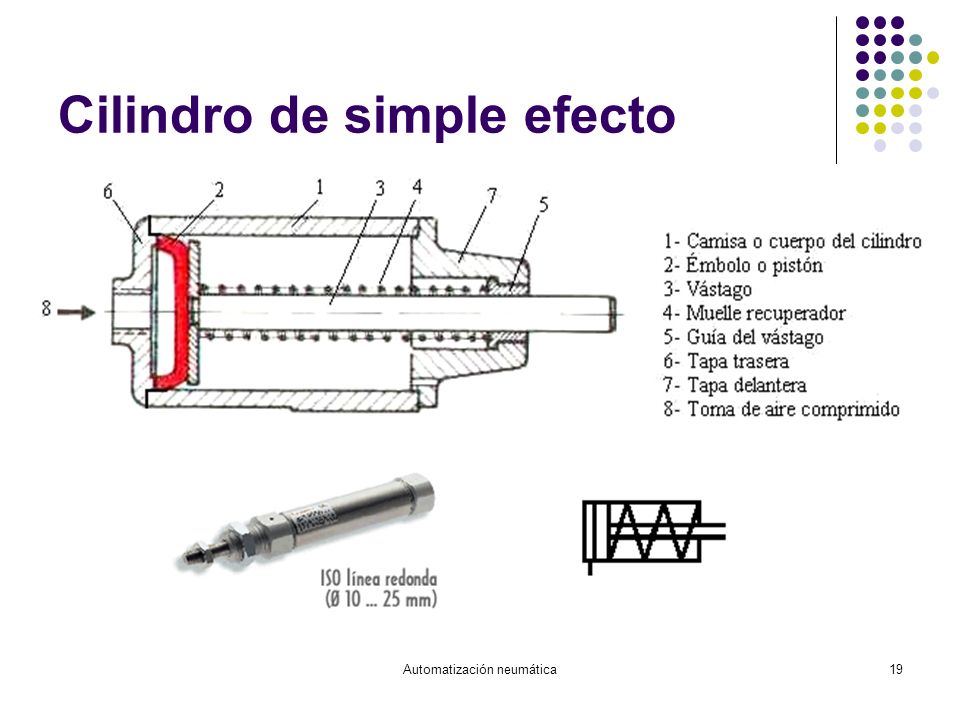

19 Automatización neumática19 Cilindro de simple efecto

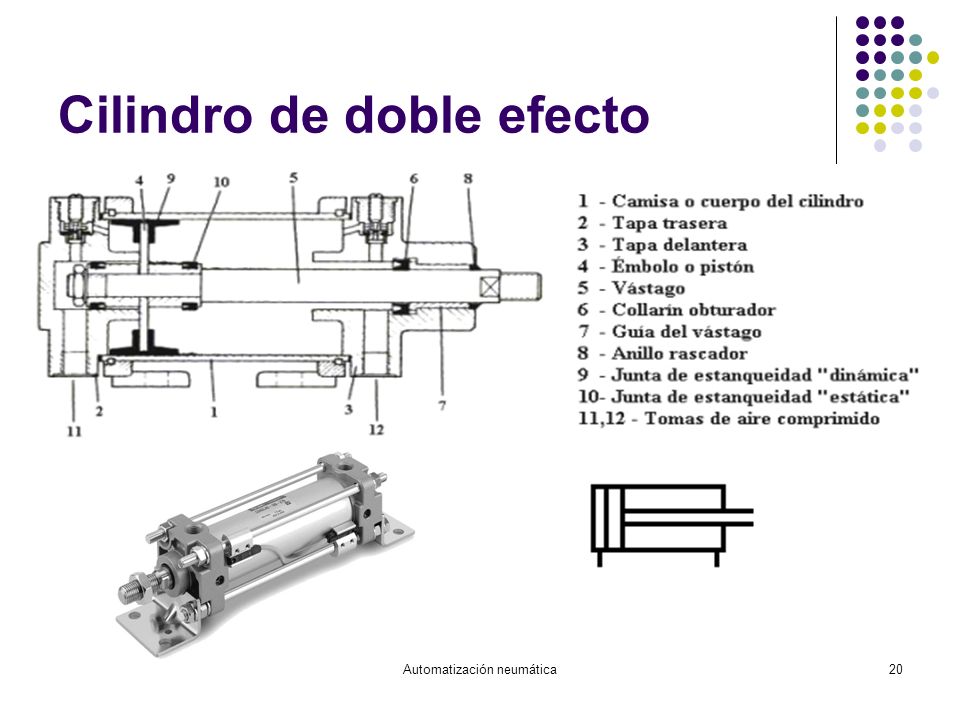

20 Automatización neumática20 Cilindro de doble efecto

21 Automatización neumática21 Fuerza que ejerce el vástago Cilindro de simple efectoCilindro de doble efecto Fuerza teórica Fuerza efectiva en el avance Fuerza efectiva en el retroceso P = Presión, N/m2. E = Empuje del muelle, N. D = Diámetro del émbolo, mm2. D = Diámetro del vástago, mm2. η = Rendimiento del cilindro.

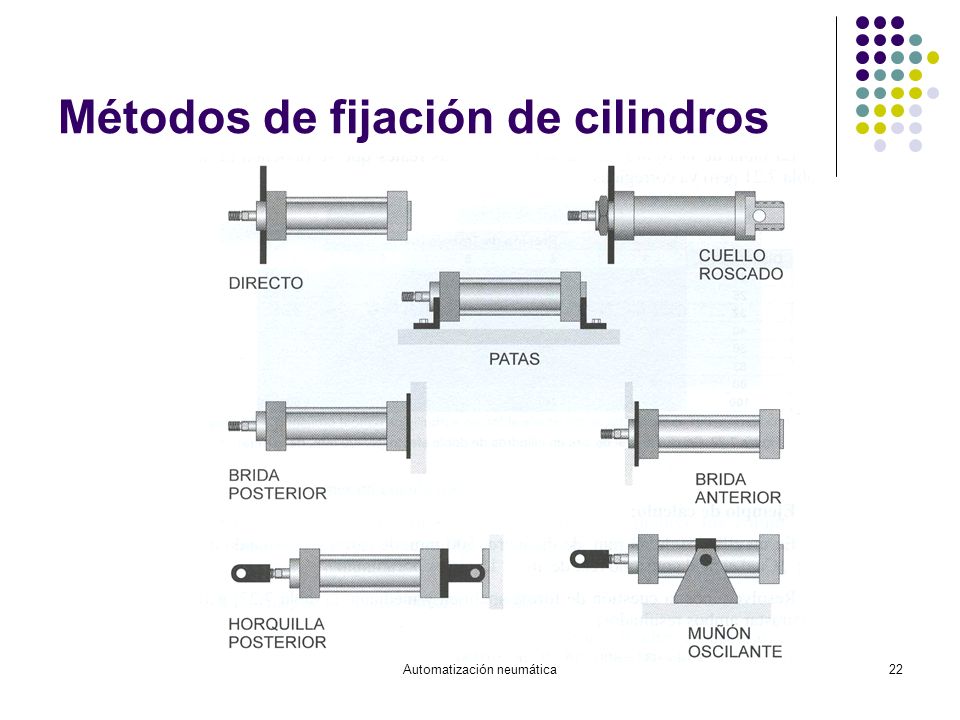

22 Automatización neumática22 Métodos de fijación de cilindros

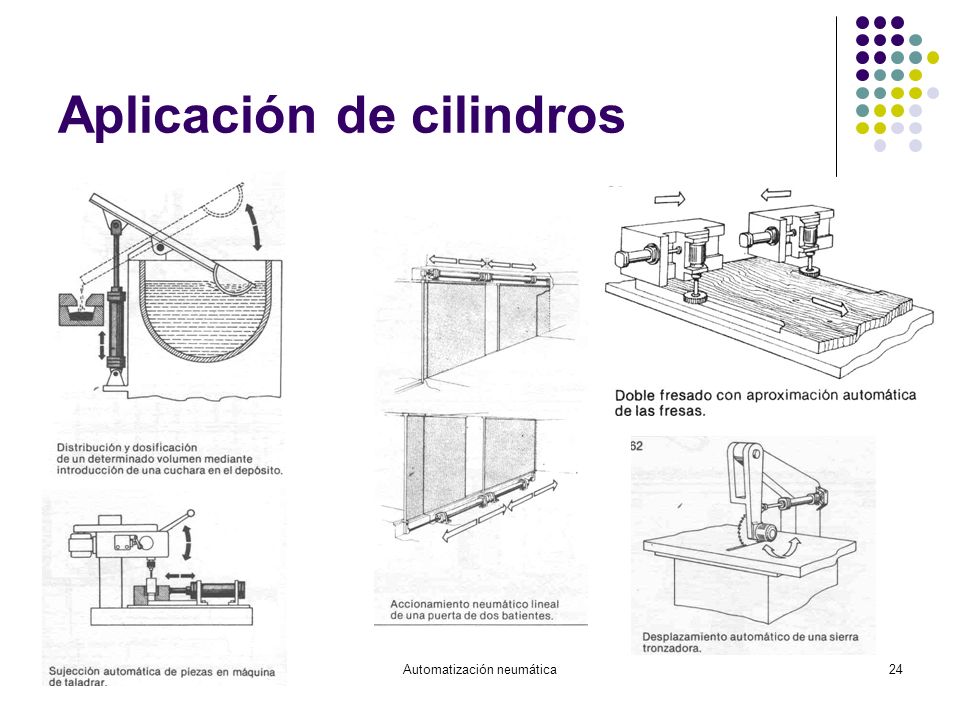

23 Automatización neumática23 Aplicación de cilindros

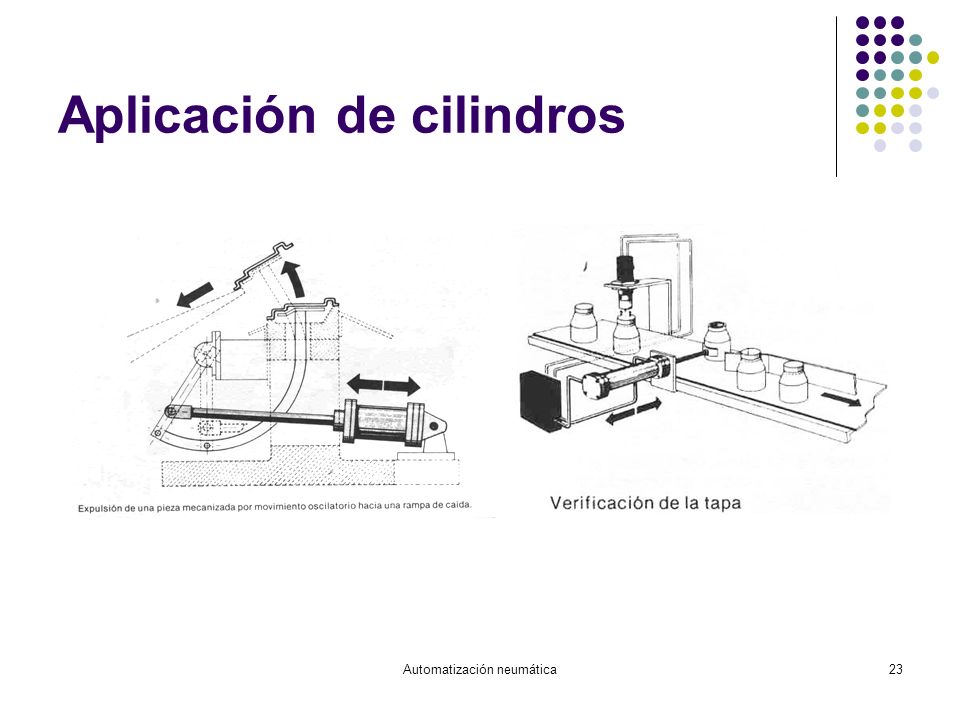

24 Automatización neumática24 Aplicación de cilindros

25 Automatización neumática25 Aplicación de cilindros

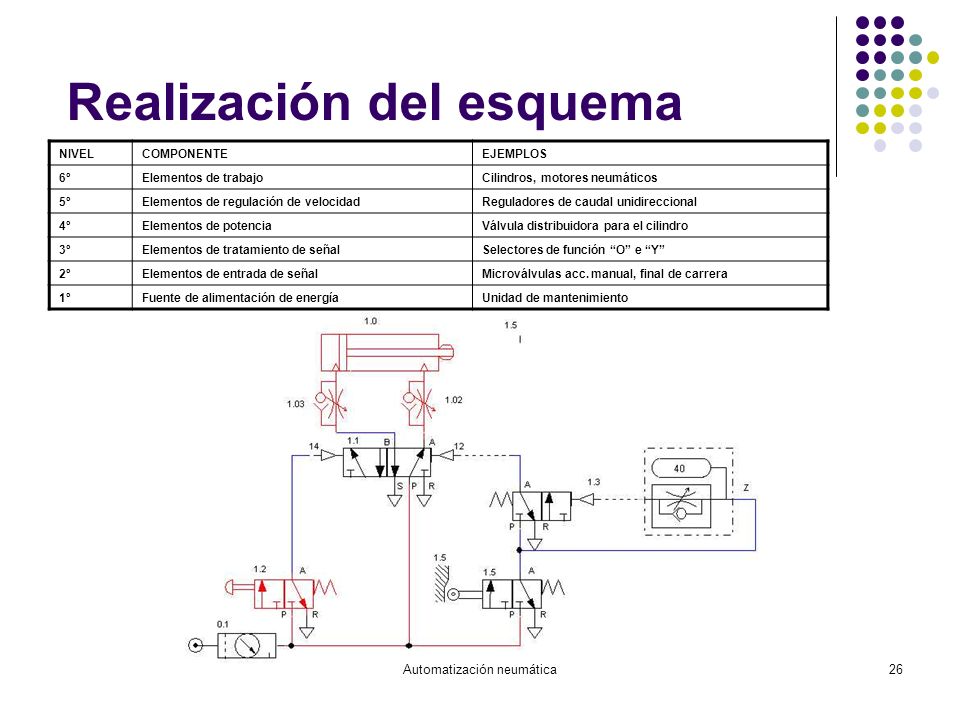

26 Automatización neumática26 Realización del esquema NIVELCOMPONENTEEJEMPLOS 6ºElementos de trabajoCilindros, motores neumáticos 5ºElementos de regulación de velocidadReguladores de caudal unidireccional 4ºElementos de potenciaVálvula distribuidora para el cilindro 3ºElementos de tratamiento de señalSelectores de función O e Y 2ºElementos de entrada de señalMicroválvulas acc. manual, final de carrera 1ºFuente de alimentación de energíaUnidad de mantenimiento

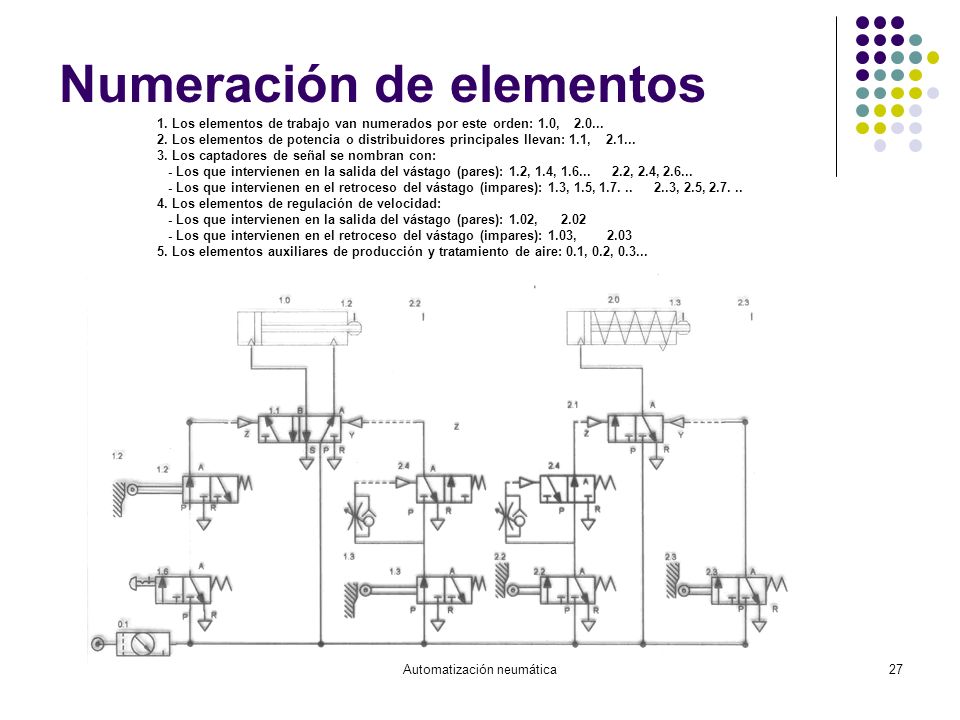

27 Automatización neumática27 Numeración de elementos 1. Los elementos de trabajo van numerados por este orden: 1.0, Los elementos de potencia o distribuidores principales llevan: 1.1, Los captadores de señal se nombran con: - Los que intervienen en la salida del vástago (pares): 1.2, 1.4, , 2.4, Los que intervienen en el retroceso del vástago (impares): 1.3, 1.5, , 2.5, Los elementos de regulación de velocidad: - Los que intervienen en la salida del vástago (pares): 1.02, Los que intervienen en el retroceso del vástago (impares): 1.03, Los elementos auxiliares de producción y tratamiento de aire: 0.1, 0.2,

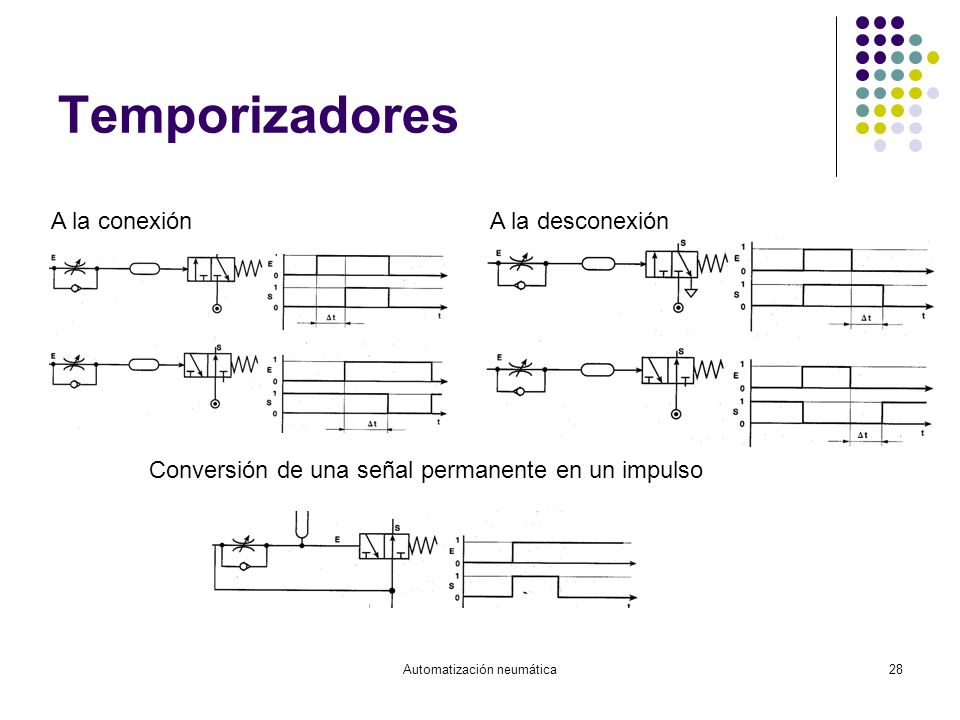

28 Automatización neumática28 Temporizadores A la conexión A la desconexión Conversión de una señal permanente en un impulso

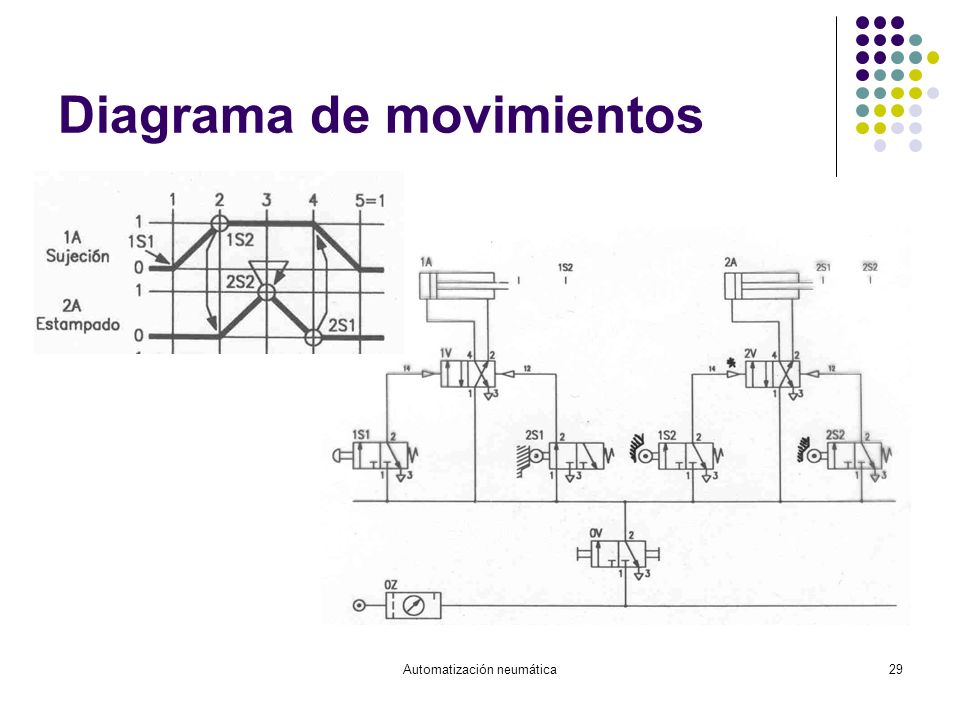

29 Automatización neumática29 Diagrama de movimientos

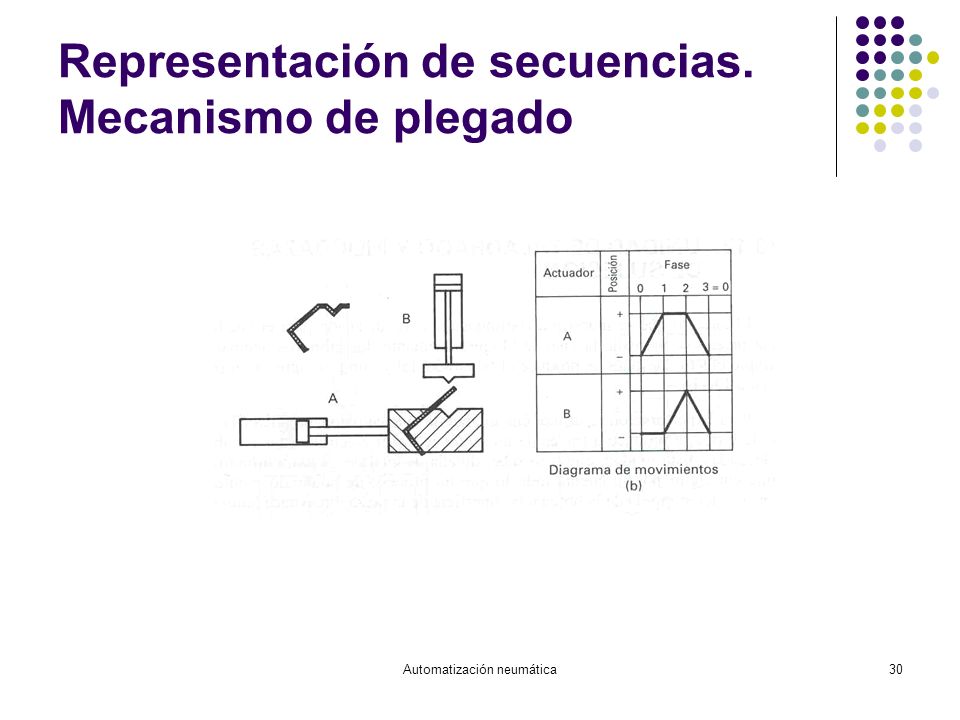

30 Automatización neumática30 Representación de secuencias. Mecanismo de plegado

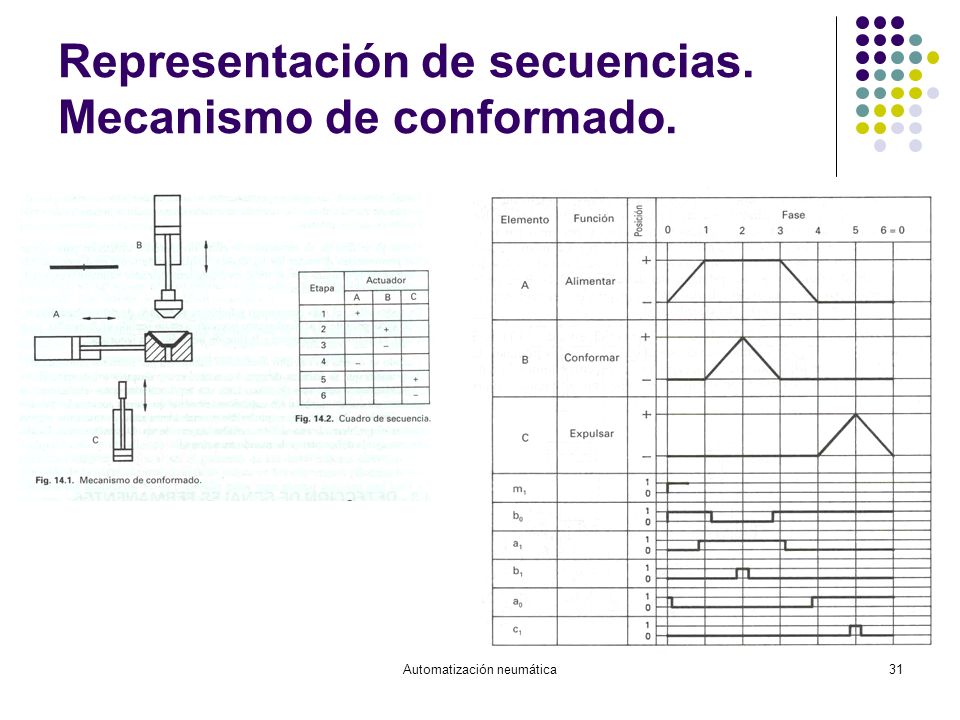

31 Automatización neumática31 Representación de secuencias. Mecanismo de conformado.

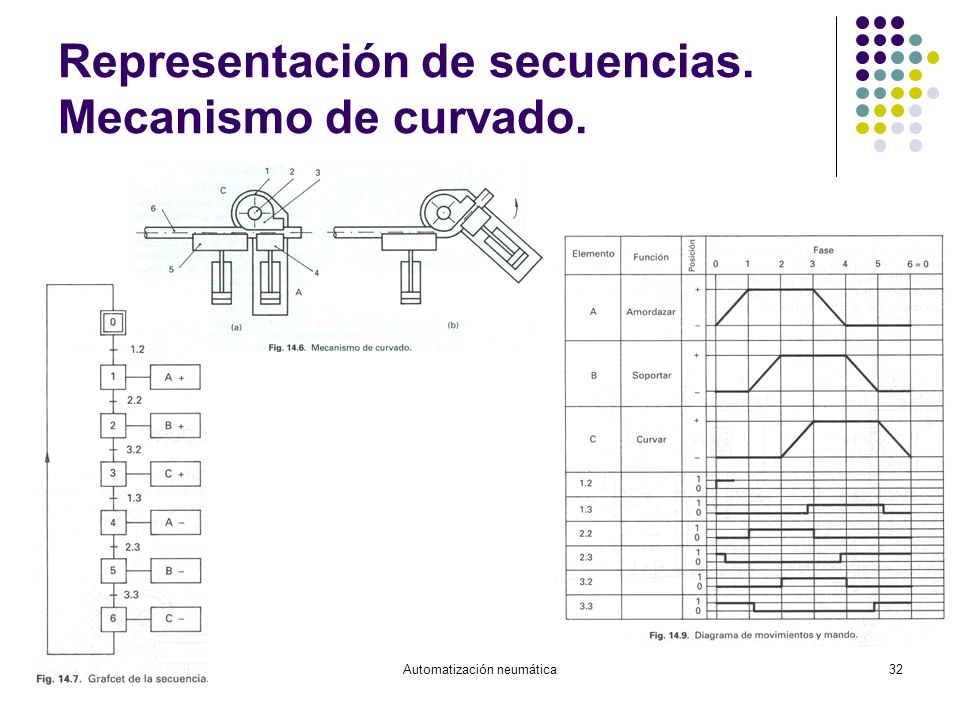

32 Automatización neumática32 Representación de secuencias. Mecanismo de curvado.
